Aproveitamento do mini system Philips Fw-C253

Jefersom Pereira · 20 de janeiro de 2020

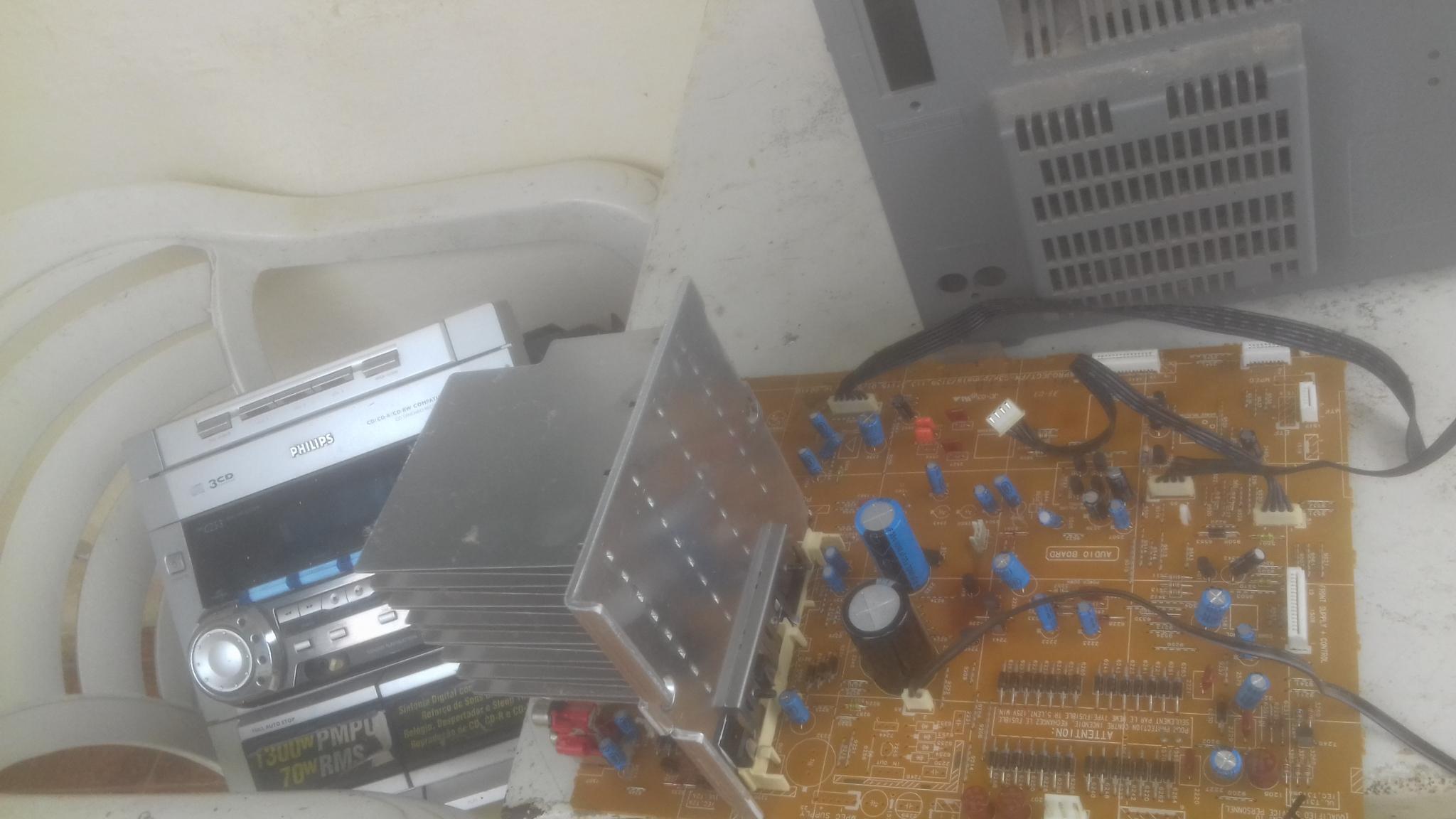

Então pessoal, tudo beleza com vocês?, Então retirei a placa amplificadora desse som philips FW-C253, E queria saber como ligar ela, queria montar um projetinho com essa placa, desde já agradeço,

Ps conheço um pouco sobre eletrônica, mais queria saber como faço pra ligar ela.

Airtonarl · 20 de janeiro de 2020

4 horas atrás, Jefersom Pereira disse:

queria saber como faço pra ligar ela.

se refere a alimentação?

uma boa opção seria usar a própria fonte dele...

ou quer saber onde se liga as entradas de audio para o som sair nas caixas?

para isto, tenha em mãos o esquema dele...

https://www.electronica-pt.com/esquema/audio/philips-audio/philips-fw-c253-3916/

Jefersom Pereira · 20 de janeiro de 2020

@Airtonarl então posso usar a própria fonte? Vou dá Uma olhada no esquema

Jefersom Pereira · 20 de janeiro de 2020

@Airtonarl cara, não consegui achar no esquema, poderia me ajudar?.

Airtonarl · 20 de janeiro de 2020

1 hora atrás, Jefersom Pereira disse:

então posso usar a própria fonte?

deve... do contrario teria que construir ou comprar uma com as mesmas caracteristicas (tensão,corrente, simetria, tensões adicionais e etc...), o que não seria barato...

18 minutos atrás, Jefersom Pereira disse:

não consegui achar no esquema

clica no link que postei, desce um pouco a pagina e clica em "Download" no lado esquerdo da pagina...

https://www.electronica-pt.com/esquema/audio/philips-audio/philips-fw-c253-3916/

Jefersom Pereira · 20 de janeiro de 2020

@Airtonarl amigo encontrei o esquema, a placa e tal, só que não faço a mínima noção de como ligar as entrada de áudio, ajuda aí

Airtonarl · 20 de janeiro de 2020

o que voce pretende conectar na entrada?

porque verifiquei que ja existe uma entrada "AUX"

voce está apenas com a placa do amplificador e retirou as demais placas... certo??

neste caso, terá que ligar direto no CI amplificador...

vou postar uma imagem do local onde voce vai ligar (o que quer que seja)...

serão dois contatos: sinal "R" e sinal "L".... o "GND" voce liga em qualquer GND da placa...

voce vai soldar os fios nos "pontos amarelos" e romper a trilha no local da "linha vermelha"... cuidado para não romper pro lado errado...

PS: se quiser, pode encostar a ponta do dedo nos locais marcado em amarelo, para conferir se está saindo audio nas caixas...

Jefersom Pereira · 20 de janeiro de 2020

@Airtonarl beleza amigo, mais em questão do mute dizem que precisa injetar uma voltage, ou nesse caso não precisa, é so ligar na fonte do próprio som e soldar os fio que você falou né?

Jefersom Pereira · 21 de janeiro de 2020

1 hora atrás, Jefersom Pereira disse:

@Airtonarl beleza amigo, mais em questão do mute dizem que precisa injetar uma voltage, ou nesse caso não precisa, é so ligar na fonte do próprio som e soldar os fio que você falou né?

Desisto amigo. Não sei em que lugar da placa é aquele ponto amarelo

Airtonarl · 21 de janeiro de 2020

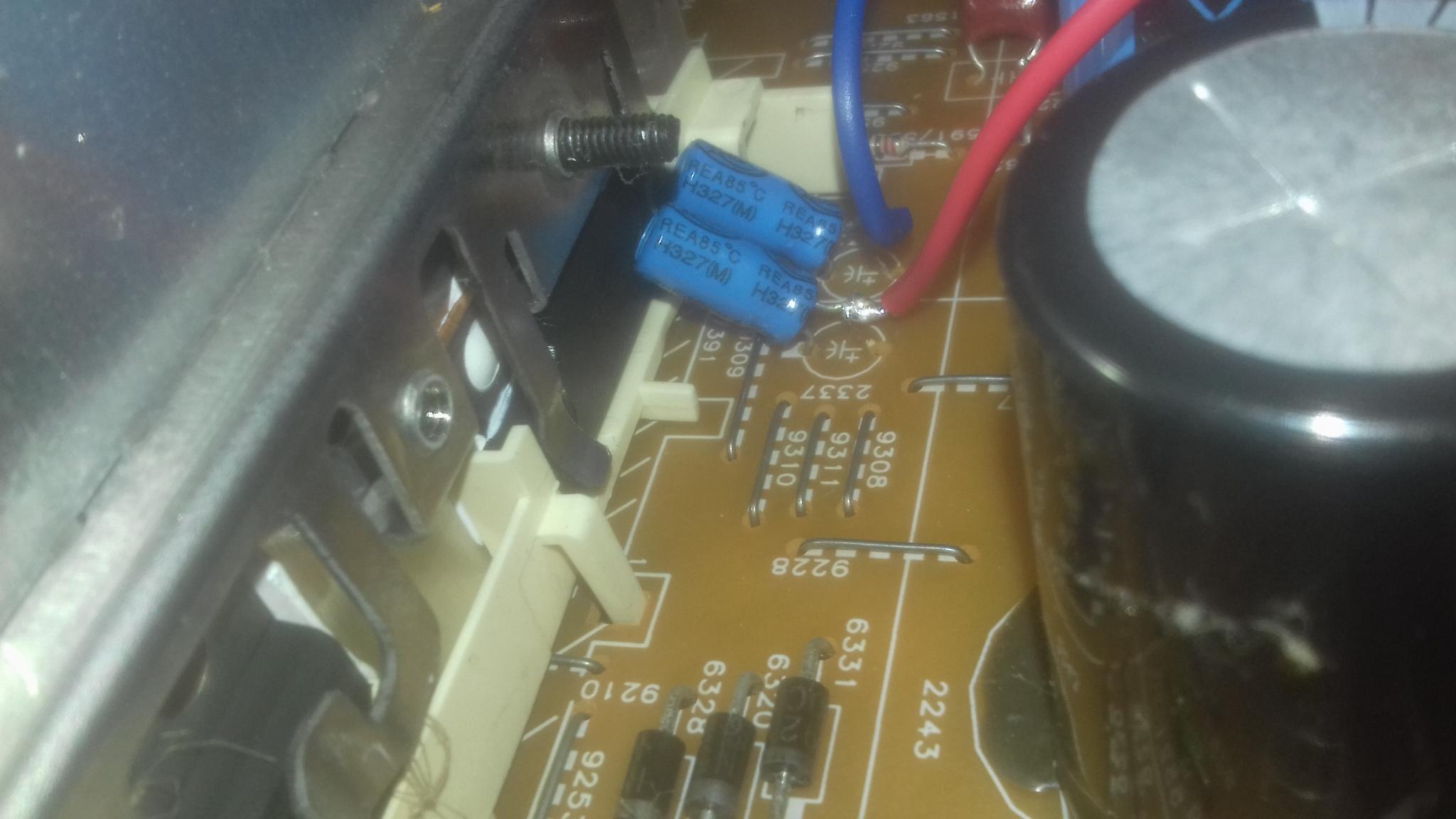

fica perto do CI de 12 pinos que esta preso no dissipador de aluminio... sao os terminais positivos dos capacitores 2337 e 2338...

acho que são esses da imagem...

Jefersom Pereira · 21 de janeiro de 2020

@Airtonarl e os alto-falante eu ligo na própria entrada da placa?

adicionado 7 minutos depois

7 minutos atrás, Jefersom Pereira disse:

@Airtonarl e os alto-falante eu ligo na própria entrada da placa?

Encostei o dedo nos terminais e não saiu nada nas caixas

Airtonarl · 21 de janeiro de 2020

14 minutos atrás, Jefersom Pereira disse:

e os alto-falante eu ligo na própria entrada da placa?

os falantes são ligado nos conectores deles mesmo que fica atras do som...

15 minutos atrás, Jefersom Pereira disse:

Encostei o dedo nos terminais e não saiu nada nas caixas

estava tudo ligado ? fonte e falantes?

os capacitores 2337 e 2338 são os que eu marquei mesmo?

se for, de-solde os terminais positivo e deixe apenas os terminais negativo soldado na placa... os terminais positivo, que ficarão solto, serão a entrada de sinal...

Jefersom Pereira · 21 de janeiro de 2020

@Airtonarl desse jeito né?, Fiz isso e não funcionou

Airtonarl · 21 de janeiro de 2020

43 minutos atrás, Jefersom Pereira disse:

desse jeito né?

isso mesmo...

para onde vão esses fios azul e vermelho que voce ligou nos capacitores?

se voce ligou a fonte e os altos falantes direitinho, então o problema está nas configurações STAND BY, ou MUTE do CI...

voce irá retirar o transistor 7556... este transistor é referente ao "mute" e esta ligado no pino 9 do CI de 12 pinos. ou se achar mais fácil, levante o pino numero 9 deste ci...(contando da esquerda para direita)....

cuidado para não levantar o pino errado...

sobre o "stand by" ( pino 5 do CI ), se for possivel, verifique a tensão neste pino... deve haver de 3 a 5 v...

feito isso, caso não funcionar ainda, verifique a tensão no pino 1 deste CI... deverá haver 13 v...

Jefersom Pereira · 21 de janeiro de 2020

@Airtonarl esses fios azul e vermelho, é a entrada L.R

Airtonarl · 21 de janeiro de 2020

33 minutos atrás, Jefersom Pereira disse:

é a entrada L.R

certo...mais esta ligando eles em algo?

59 minutos atrás, Airtonarl disse:

voce irá retirar o transistor 7556

veja se é algum destes que marquei abaixo:

Jefersom Pereira · 21 de janeiro de 2020

@Airtonarl sim, está ligado em um bluetooth

adicionado 1 minuto depois

5 minutos atrás, Airtonarl disse:

certo...mais esta ligando eles em algo?

veja se é algum destes que marquei abaixo:

Vou verificar

adicionado 35 minutos depois

@Airtonarl amigo vi aqui e não são esses não!

Jefersom Pereira · 21 de janeiro de 2020

@Airtonarl amigo, não achei esse transistor Aqui pra retirar e agora?

Airtonarl · 21 de janeiro de 2020

se não achar terá que isolar o pino "9" do CI de 12 pinos

7 horas atrás, Airtonarl disse:

se achar mais fácil, levante o pino numero 9 deste ci...(contando da esquerda para direita)....

cuidado para não levantar o pino errado...

Jefersom Pereira · 22 de janeiro de 2020

@Airtonarl marca pra mim na foto, de onde tenho que começar a contar para isolar o pino 9

Airtonarl · 22 de janeiro de 2020

Na foto Abaixo você conta da esquerda para direita... Se você seguir a trilha desse pino achará o transistor que falei... Esse transistor pode ser SMD e pode estar na parte de baixo da placa...

Se não achar o transistor, você rompe a trilha deste pino, para que não chegue nada nele... (Conte direito para não errar o pino)

PS: lembrando que quando você virar a placa, o Ci ficará de cabeça para baixo.

Jefersom Pereira · 22 de janeiro de 2020

@Airtonarl amigo levantei o pino 9, só que mesmo assim não saiu som, medi o pino 1 e tá chegando 13.14 volts, o pino 5 tá chegando 1.30

Airtonarl · 22 de janeiro de 2020

1 hora atrás, Jefersom Pereira disse:

levantei o pino 9

ok... a etapa do "mute" foi desabilitada...

1 hora atrás, Jefersom Pereira disse:

medi o pino 1 e tá chegando 13.14 volts

esta tensão esta normal...

Jefersom Pereira · 22 de janeiro de 2020

@Airtonarl e agora, qual a próxima etapa?

Airtonarl · 22 de janeiro de 2020

1 hora atrás, Jefersom Pereira disse:

o pino 5 tá chegando 1.30

aqui está o problema... este pino precisa esta entre 3,5v a 5v para o CI sair do modo stand by...

neste caso voce terá que da um jeito de colocar 5 v neste pino... o jeito mais fácil seria encontrar o transistor do "mute" pois neste transistor tem uma linha de 5v. ae era só soldar um fio entre essa linha e o pino "5" do CI...

outra opção é voce soldar um resistor de 10k do pino "1" para o pino "5" e outro tambem de 10k do pino "5" para o GND...

Lembrando que para fazer isso voce deve antes isolar o pino"5" da placa, ou seja, romper a trilha dele...

adicionado 12 minutos depois

veja se os 5v deste conector de 16 contatos esta presente... é o conector que ia para a placa da frente.
