Fez o que pedi pra dar uma envergadinha de leve na placa ou da umas pancadinhas

Em 02/12/2021 às 14:32, Luan Victrolas. disse:

@IRLAN GOMES DAVILA Já disse que esse serve essa tv usa o chassi lo4,mas nem sempre alguns componentes das placas estão iguais no esquema porém da pra trabalhar ai.

https://www.electronica-pt.com/esquema/tv/philips-esquemas-tv/philips-29pt4641-29pt5642-28pw6441-32pw6542-29pt5642-chassis-l04.1l-1024/



@IRLAN GOMES DAVILA As vzs tem algum trilha com mau contato e mesmo medindo continuidade elas dão mau contato,liga o tv da uma envergada nela ou batidinhas se abrir a imagem a placa ta trincada em algum lugar.

Saca esse transistores e mede ele deve conduzir de base pra emissor e de base pra coletor,não deve conduzir de emissor pra coletor se conduzir ele está ruim e se ele não conduzir de base pra coletor ou de base pra emissor ou se não conduzir em nenhum ele está aberto.

Postado

Amigo  LUAN VICTROLAS e BCP

Instalei BD novos sem ser pirata e medi os dois antes e depois da instalação,não houve alteração em suas medidas,também dei pancadas na placa e o defeito permaneceu inalterado ( TV LIGADA ). Estou com receio de usar o modo de serviço e agravar o problema.

  Condições do circuito vertical

Coletor BD 135  =   +20 vcc

Coletor BD 136  =   - 13 vcc

Linha 9 vcc  =  9 vcc

Defletora      =  9 ohms

Estou com vontade de aumentar o número de resistores de 3 ohms em paralelo com 3471 e 3472,os dois que BCP mandou colocar a tela abriu 50%.  Agradecido

     IRLAN GOMES DAVILA











Postado

@IRLAN GOMES DAVILA Liga a imagem nela um dvd ou conversor digital veja se aparece normal sem ficar cortando,que eu digo é o seguinte se não corta as as pessoas ou se aparece o simbolo da globo se sim,ai pode tentar fazer o ajuste no modo de serviço,caso o contrario seu defeito está no vertical.

Postado

LUAN VICTROLAS obrigado pela orientação,vou fazer como falou ligando o conversor,enviarei a foto da tela assim que aprender a enviar no formato que o sistema exige,não quero mais fazer captura de tela.

      IRLAN GOMES DAVILA

Postado

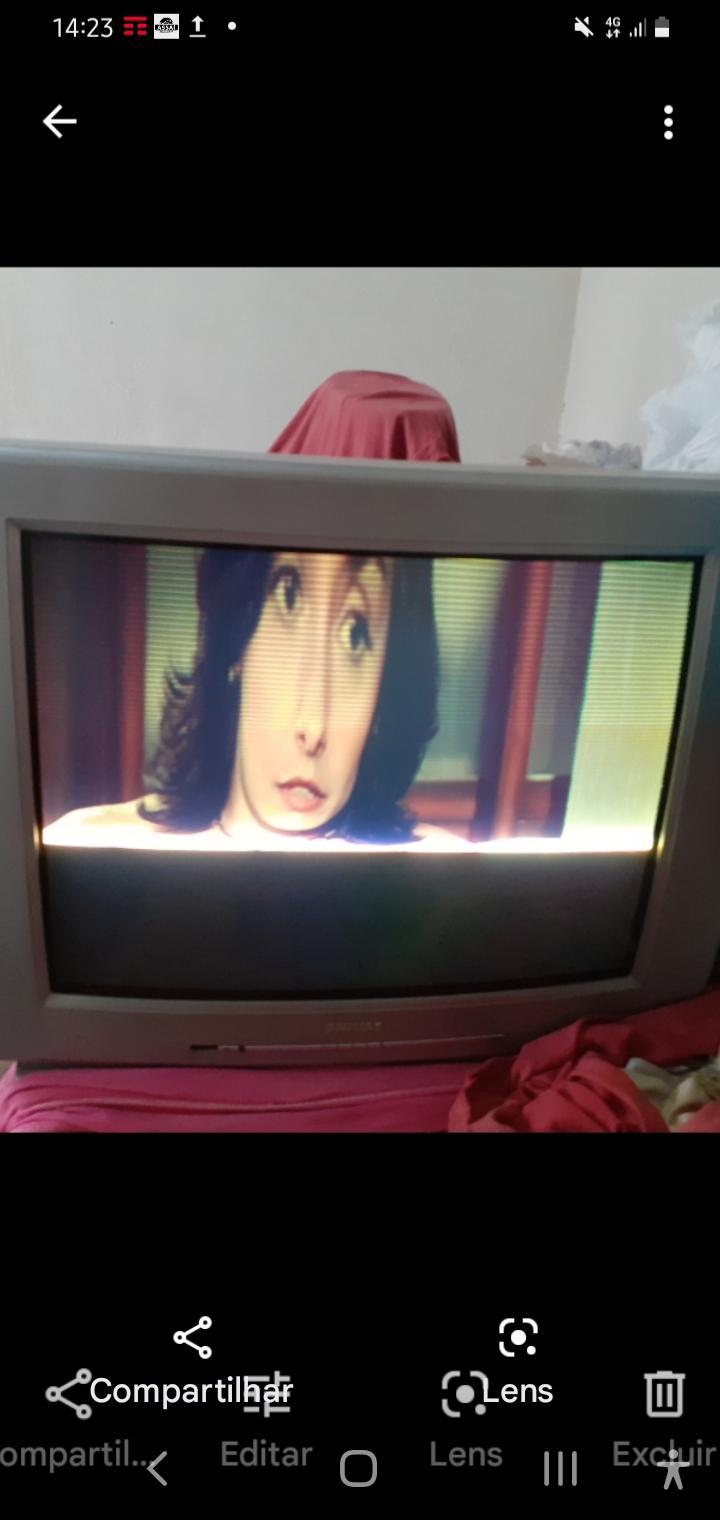

Mestre BCP e Luan Victrolas  Liguei o conversor e a imagem está esticada no parte superior e embaixo está enrolada ou dobrada e a TV desliga depois de 30 min aprox,voltando ao normal ao ser religada.

  Aguardo novas instruções                              OBRIGADO

          IRLAN GOMES DAVILA




As próximas fotos serão enviadas num dos formatos que o sistema exige,desculpe,a parte vermelha no fundo é um pano cobrindo outra TV,não é chapéu da moça,foi coincidência.

       IRLAN GOMES DAVILA

Postado

Então pela imagem tem nada a ver com modelo serviço e sim com o vertical.

  • Coordenador
Postado

Realmente, como eu havia dito lá atras, a deformação esta muito grande para ser resolvido pelo modo de serviço!

Revise esses transistores do início do circuito, (os SMD) dê uma atenção especial ao BF422 (T 7452) (tem a base na lateral) veja também o resistor 1R (3466) os diodos 6457 e 6458, veja se o capacitor 2463 (100uF) não esta invertido...

Postado

       MESTRE BCP BOM DIA

Vou verificar cada um dos componentes citados com toda atenção e depois informo o resultado,muito agradecido. Ligo a TV por reduzido tempo com receio de marcar a tela devido a alta concentração de luz num pequeno espaço.

   IRLAN GOMES DAVILA



  • 6 meses depois...
Postado
Em 04/12/2021 às 18:44, IRLAN GOMES DAVILA disse:

. Resoldei os dois resistores que tinha orientado colocar em paralelo com R 3471 e R 3472 voltando a tela a ficar como antes ( tela escura na parte inferior).

   Coletor BD 135  = + 20 vcc

   Coletor BD 136  = - 13  vcc

    Linha 9 vcc  = + 9 vcc

     Defletora     = 9 ohms

   Obs : A TV não desliga e não é usado BD pirata





isso é defeito no setor vertical ........

Ache as alimentações se OK

Ache os sinais se OK

troque os componentes responsáveis , simples assim
