Melhorar refrigeração AMD 4700s

[Fernando Turatti]

Saudações!

Recentemente, terminei trocando meu Ryzen 1600af por um amd 4700s. O problema é que, além de vir com um sistema de refrigeração tenebroso, ele nem remotamente lembra os padrões de mercado para furação.

Dito isso, de primeira o mesmo atingia mais de 100c e derrubava levemente o clock(3,6 base) para até 3,2. Troquei a pasta térmica por uma safada(nunca senti falta de uma melhor até agora), fiz testes e até consegui colocar a ventoinha do wraith stealth nele, contudo, ficou no mínimo tão ruim quanto.

Mexendo um pouco mais, acabei conseguindo reduzir a temperatura um pouco, mas ainda é o caso de lutar muito para ficar no clock base durante testes, atingindo 80 alto ou 90 baixo em pequenos momentos de uso regular.

Gostaria de saber se alguém saberia uma maneira de melhorar tais temperaturas. Meu gabinete já possui 6 ventoinhas de 120mm com o fluxo correto, então isso não tem como melhorar mais.

Vale a pena investir pesado numa pasta térmica mais agressiva? Não parece existir opção quanto a trocar o minúsculo dissipador, nem de ventoinhas 80-92mm que sejam boas(as melhores parecem focar mais no ruído que no fluxo).

[rodrigo.dcvieira]

1 hora atrás, Fernando Turatti disse:

Vale a pena investir pesado numa pasta térmica mais agressiva? Não parece existir opção quanto a trocar o minúsculo dissipador



pasta termica não vai fazer milagres, ter uma boa pasta termica é importante mas nesse caso dá pra ver q o problema é esse cooler

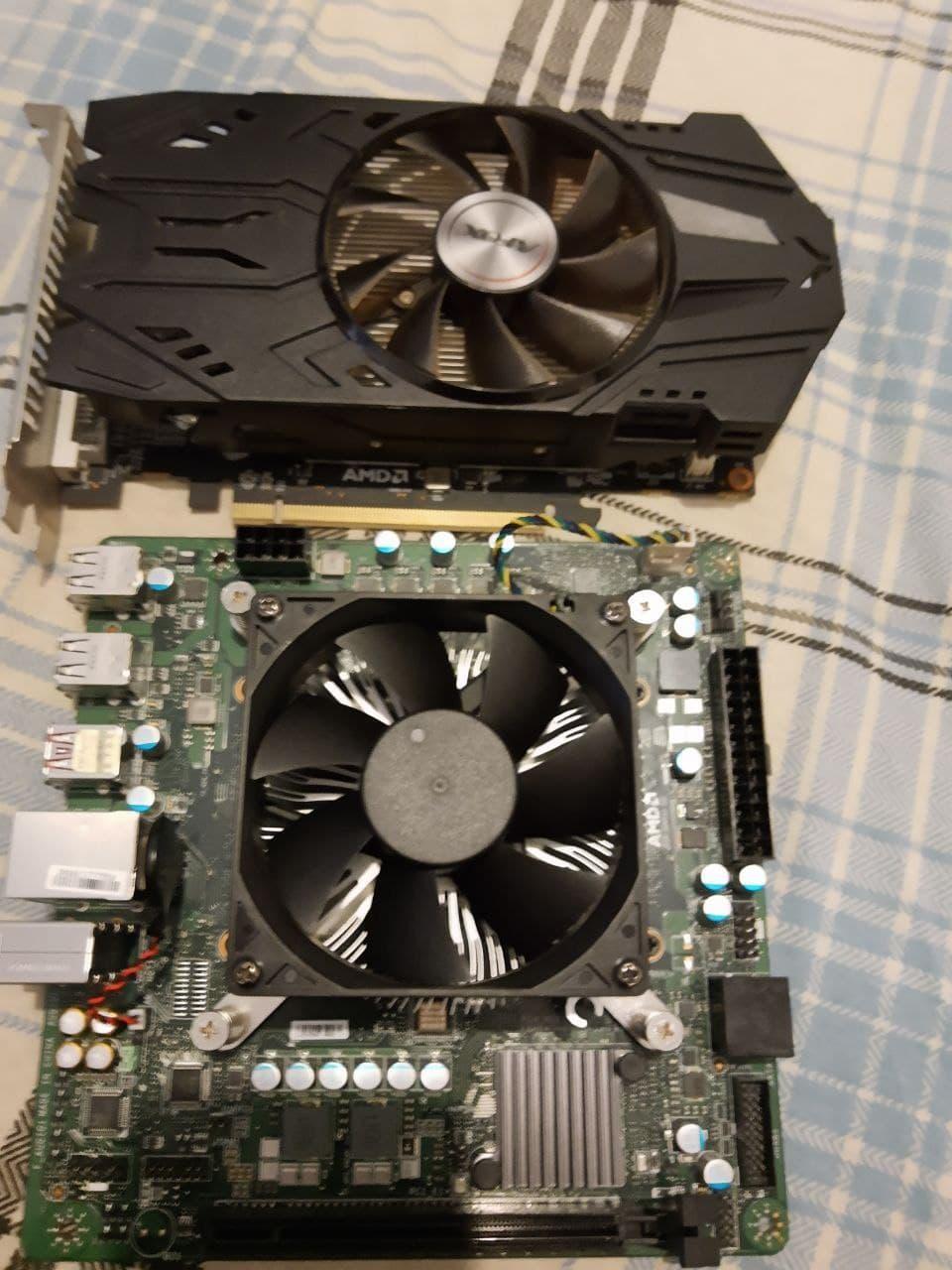

como você não postou nenhuma foto, fui pesquisar para ver se havia dessa placa desmontada e achei uma foto do backplate traseiro e vi que aparentemente ele tem furacoes sim para coolers seja q se encaixem em padrão amd ou intel, pelo q aparenta





sendo assim, dá pra tentar achar alguma solucao de cooler melhor, ja que esse backplate apresenta furacoes para ambos os tipos de cooler



na internet tb não tem muitas informações a respeito, na parte da frente me parece q há capacitores, q ficam muito proximos ao processador, entao a troca alem de ser um tanto mais complicada tem q observar se o novo cooler tb não vai esbarrar nos componentes eletronicos





[Fernando Turatti]

@rodrigo.dcvieira Então... Eu tentei colocar o wraith stealth do antigo 1600af nele e a furação é diferente, então não creio que quem fez a imagem tenha acertado. Poderia me passar o link?

[rodrigo.dcvieira]

8 minutos atrás, Fernando Turatti disse:

Poderia me passar o link?



link de que?

[Fernando Turatti]

@rodrigo.dcvieira De onde achou a imagem alegando que as furações são compatíveis.

[rodrigo.dcvieira]

1 minuto atrás, Fernando Turatti disse:

@rodrigo.dcvieira De onde achou a imagem alegando que as furações são compatíveis.



não tem site afirmando isso, eu é que ao ver a imagem notei que as furaçoes sao bem identicas ou iguais aos coolers da amd...



mas se você diz q tentou instalar outro e não deu certo, ai realmente tem q partir para outra solucao

[vaguiner]

Criei uma conta no fórum só para postar nesse tópico, k.



A distância entre os furos é de 98mm, totalmente fora do padrão. Não existe nenhum cooler com o adaptador com esta distância.



Existem duas opções (gambiarras)



A primeira é imprimir ou fazer você mesmo um adaptador, o que é meio óbvio. Alguém fez e deu certo.



A segunda, que nem sei se é uma opção, eu ainda estou procurando neste momento em que escrevo, é encontrar um cooler capaz de ser desparafusado das chapinhas, assim como o próprio cooler dele.

O problema é que um cooler parafusável provavelmente seria um tão pior ou até pior que ele mesmo.



Adicionalmente, é recomendado atualizar a BIOS. Novas versões reduzem o vcore do CPU.

Fiz um vídeo falando um pouco sobre essa placa-mãe.





[Vinicius-m]

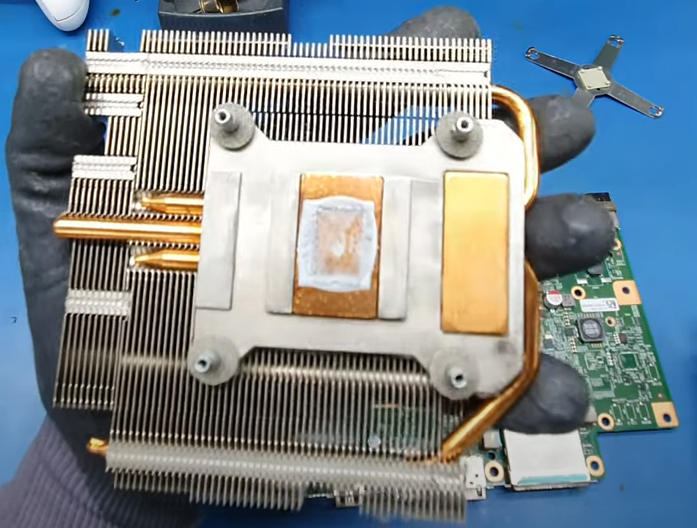

@vaguiner Mano será que os dissipadores dos consoles de nova geração não encaixam nele? porque pelas imagens é bem parecido o encaixe



(Printe tirada desse vídeo do canal BGA TECH)



[Maurício augusto Tenório]

Alguém conseguiu achar uma solução para fazer a troca para um Aircooler ou wather cooler ?

[Pehero]

Em 20/01/2022 às 23:52, rodrigo.dcvieira disse:



pasta termica não vai fazer milagres, ter uma boa pasta termica é importante mas nesse caso dá pra ver q o problema é esse cooler



como você não postou nenhuma foto, fui pesquisar para ver se havia dessa placa desmontada e achei uma foto do backplate traseiro e vi que aparentemente ele tem furacoes sim para coolers seja q se encaixem em padrão amd ou intel, pelo q aparenta





sendo assim, dá pra tentar achar alguma solucao de cooler melhor, ja que esse backplate apresenta furacoes para ambos os tipos de cooler



na internet tb não tem muitas informações a respeito, na parte da frente me parece q há capacitores, q ficam muito proximos ao processador, então a troca alem de ser um tanto mais complicada tem q observar se o novo cooler tb não vai esbarrar nos componentes eletronicos





Olá, eu descobri que esses furos tem o tamanho 56mm * 94mm. Mesmo tamanho LGA 2011.



[vaguiner]

Em 22/04/2023 às 00:46, Pehero disse:

Olá, eu descobri que esses furos tem o tamanho 56mm * 94mm. Mesmo tamanho LGA 2011.





Olá. Você está correto. Inicialmente eu não tinha prestado atenção nessas furações do meio, só das pontas.

Parece que a furação do meio é compatível com vários coolers. Eu visitei novamente o fórum techenclave e confirmei isso. Entretanto, enquanto os coolers se encaixam nos furos, o cooler em si (o dissipador) fica com muita folga para se encaixar no CPU, tornando inviável.



[juniorpignata]

fala galera, estou com o meu amd 4700s a uns 8 meses e já troquei a pasta dele uma vez, meu gabinete tem 3 fans frontais +2 exaustor na parte traseira e na perte de cima, no processador o cooler box instock padrão.



Monitorando ele quando jogo percebo que normalmente ele não chega a 80 graus, as vez em um pico bate esse teto mas não se sustenta muito. Jogando jogos como valorant, rocket league, farlight e lol ele se mantém na casa dos 65 à 75 graus.



Ressalto que uma das formas que faço para dar uma segurada nessa temperatura é um software das fans que configurei. SPEEDFAN, deixando a autonomia da velocidade das CPU fan e do Fan de exaustão sendo controlado por ele, configurei na curva de temperatura que assim que o processador bata os 70 graus a CPU fan e a fan de exaustão funcione a 100% da velocidade, isso acaba fazendo um ruido muito alto mas barrando o pico de temperatura e se estabilizando por esse valor.



Outra coisa que percebi em umas analises é que as vezes na minha situação o BackPlate dessa placa está mais quente que o próprio dissipador da CPU, logo me faz pensar que as memórias RAM soldadas próximas a CPU na parte de traz da placa é um dos vilões junto com o dissipador da CPU, fazendo a placa ser tão ruim na questão de arrefecimento.



SETUP:

AMD 4700S

GT 1030 Palit 2gb

Fonte Nidus 500w

SSD 240 HD 500

4 fans Darkflash

Gabinete eu não lembro



[rengbh]

Ressucitando um tópico aqui, que pode ajudar uma galera que ainda sofre com essa placa.

Eu tentei várias alternativas para resolver o problema de temperatura: troquei o fan do cooler pelo padrão da AMD, instalei mais ventoinhas, mexia nas configurações de Windows, instalei Ryzen Master (que não funcionou), QuickCpu... nada dava certo: o processador chegava nos 100ºC.

Mas encontrei uma solução.

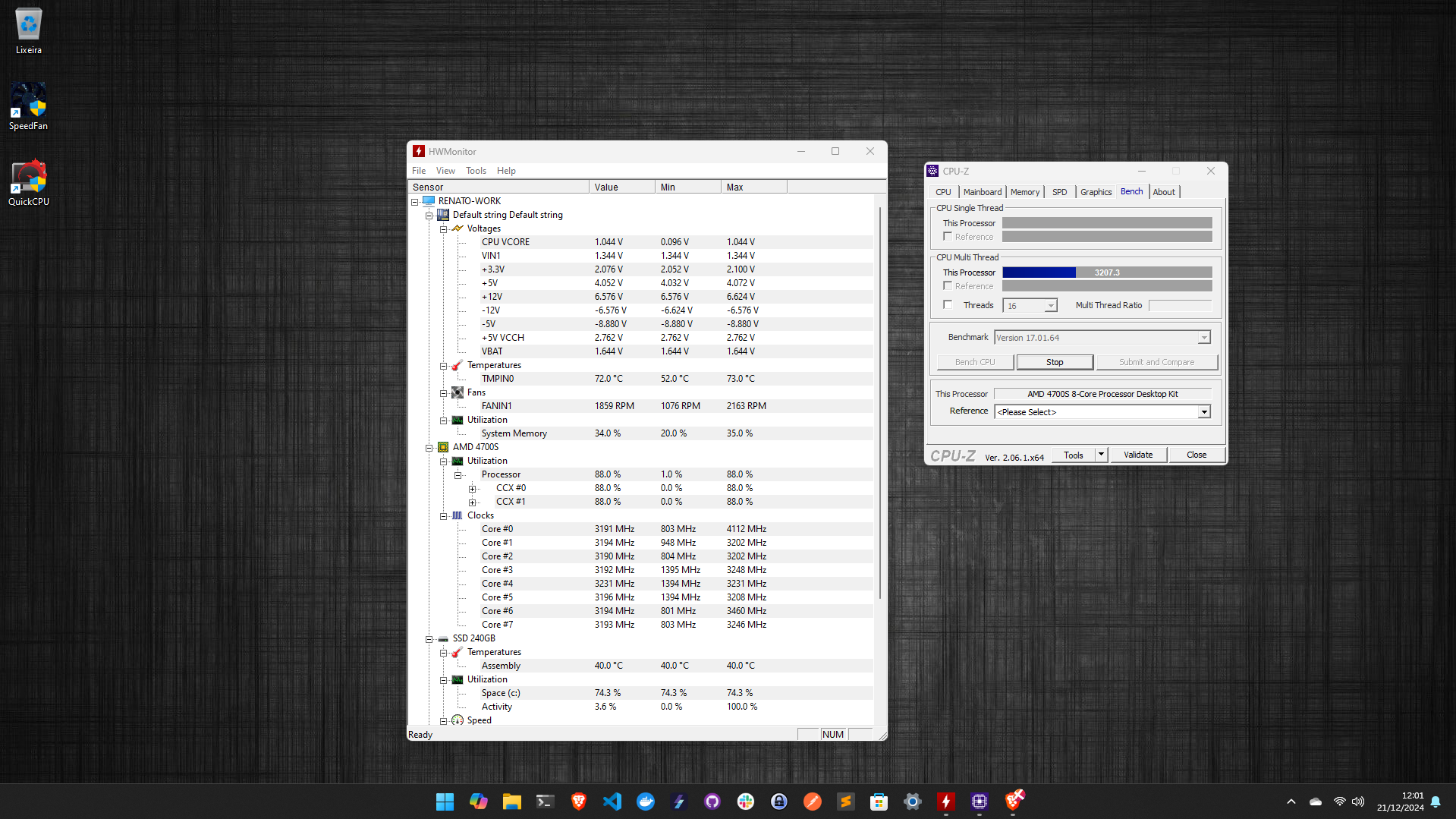

Aqui está ele funcionando em 100%. A temperatura não passa dos 73ºC.

Se notarem a frequência dos cores, podem ver que na média está nos 3200 MHz. É nisso que deve ser mexido... e é na BIOS.

Porém, não há essa configuração para editar lá. Então vamos precisar mexer por fora.

Primeiro de tudo, precisa atualizar a BIOS para a versão C0A.
Caso precisem, está aqui o link, pois não é possível mais pela página da AMD: https://www.touslesdrivers.com/index.php?v_page=23&v_code=72056&v_langue=en

OBS.: Antes de atualizar, verifique a versão da sua BIOS. Se for C07 ou menor, tem um pequeno passo a mais: vejam o arquivo BIOS flash guide.pdf que vem junto no zip. Vai precisar desligar  manualmente também após o término da atualização.

Depois de religar o computador, o Windows iniciará normalmente. Baixe então o programa AMIBCP 5.02: https://bittenttion.com/programs/amibcp/

É por ele que vamos mudar a configuração da BIOS. Inicie o programa e abra o arquivo C0A dentro da pasta da BIOS.



OBS.: Por precaução, fiz uma cópia deste arquivo (C0A_bkp). Caso algo dê errado, pelo menos há um backup da BIOS original.

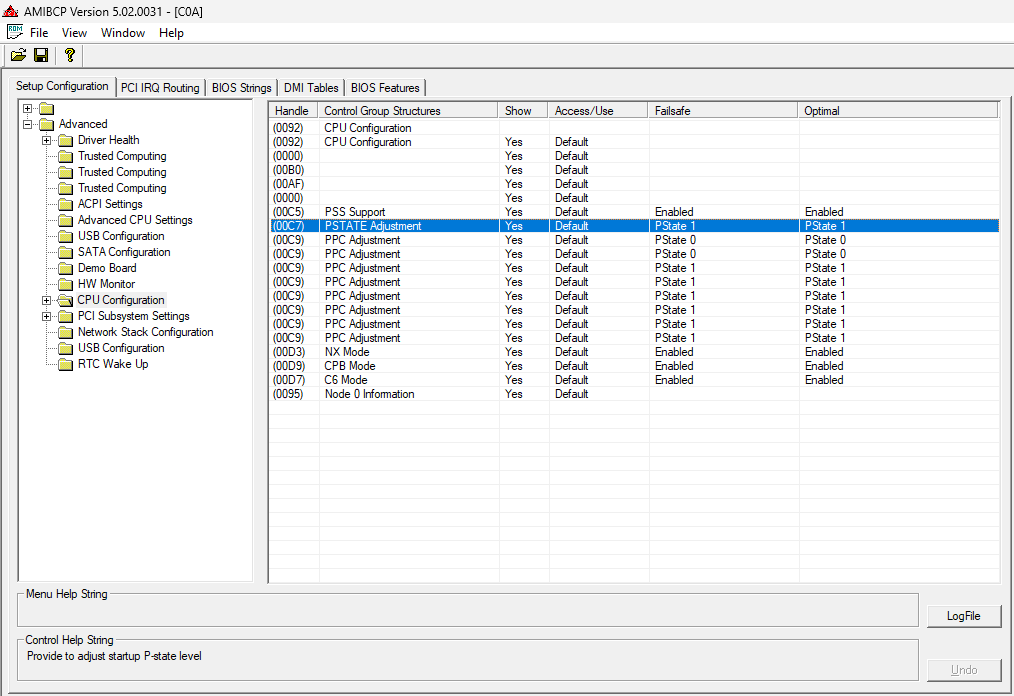

Com isso, vá em Advanced > CPU Configuration. É esse o ponto que não aparece na BIOS.



Chegamos no ponto onde mudar: PSTATE é uma sigla para Performance State. Ela começa em 0 (maior performance), e para cada numero da sequencia, vai diminuindo a performance.
(uma explicação sobre isso: https://sempreupdate.com.br/linux/tutoriais/o-que-e-p-state-dos-processadores-amd-Ryzen-que-vem-causando-problemas-no-linux-kernel/)

Por padrão, todas as configurações de PSTATE Adjustment e PPC Adjustment vem como PSTATE 0.
Então, mudei as que consegui para PSTATE 1.

Grave as modificações no arquivo C0A e faça novamente a atualização da BIOS.

Quando iniciar novamente, verá que o clock ficará nos 3,2GHz. Você conseguiu resolver o problema de superaquecimento desse 4700S do mal kkkkkk


[Eltoncsg]

Na boa, o mais simples é editar o plano de energia e vai em processador, estado de desempenho máximo e coloca 99% e pronto, acaba o problema e não interfere tando assim na performance, fiz isso no do meu filho e não recebi mais reclamações. Faça isso e seja feliz, lógico que isso vale apenas para Windows.

[rengbh]

Fiz alguns testes Eltoncsg, e não faz diferença mudar ali.

Coloquei vários valores, de 5 a 99%, e nada. Você pode acompanhar pelo HWMonitor quando fizer as mudanças para confirmar.

Meu irmão e também um amigo perderam o SSD de suas máquinas por superaquecimento. Se tiver um gabinete com boa ventilação (mesmo), pode atenuar o problema.

Depois de arrumar a BIOS do meu 4700S, passei a utiliza-lo como máquina do trabalho com Debian: devido a temperatura estar sob controle, não há mais as "travadas" que aconteciam por causa de throttling.

[jovit0]

@rengbh segui todos os passos, mas na hora de atualizar novamente a BIOS ela simplesmente não faz nada, abro o flash, carrega por um tempo, o pc reinicia e boom, nada mudou, na vdd agora tá aparecendo um erro, faltando CFPE.DLL
