Gigabyte RTX 2060 com temperaturas altas em gabinete bem refrigerado

[Aryzonna]

Pessoal, seguinte. Recentemente adquiri uma RTX 2060 6gb da Gigabyte e a temperatura da GPU está chegando próximo a 80º e hot spot em 92º, mesmo com undervolting e gabinete bem refrigerado.

Usei o Heaven Benchmark 4.0 pra estressar a GPU e o HWMonitor para monitorar as temps e hot spot.

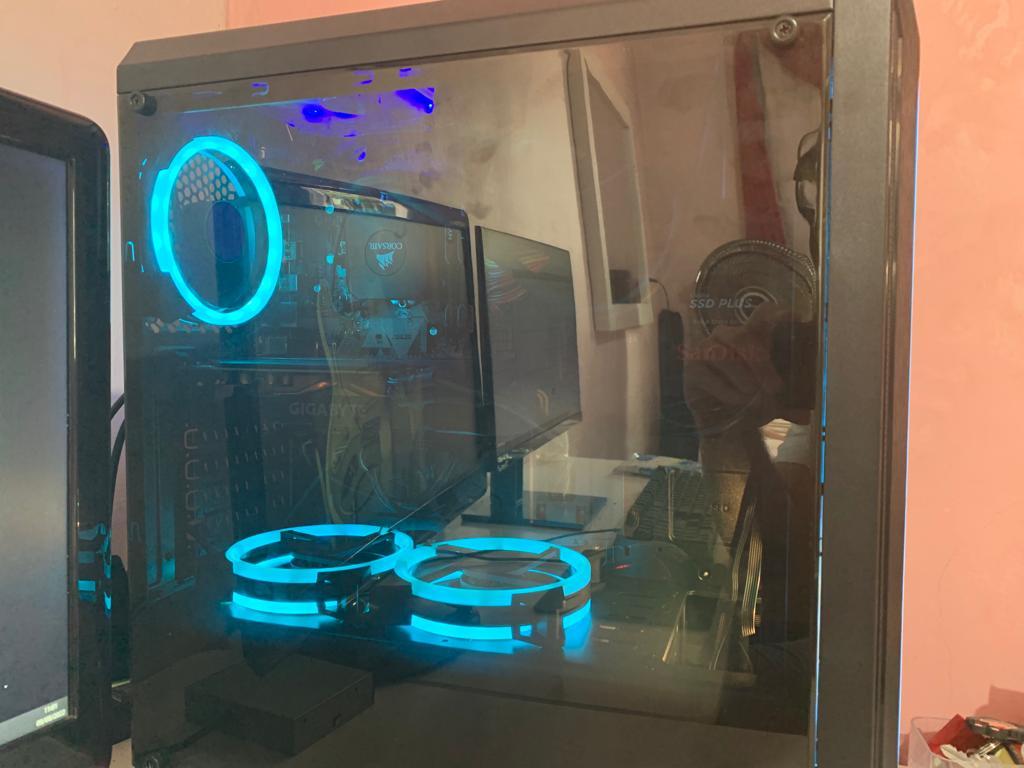

Meu gabinete é um mid-tower, grandinho até. Possui 3 fans frontais puxando ar frio para dentro, 2 fans inferiores empurrando o ar de baixo pra cima, 1 fan traseiro puxando ar quente para fora, 1 fan superior puxando ar quente para fora e o fan do water cooler também em cima puxando o ar quente para fora.



Mesmo com esse gabinete e air-flow, em um dia de 27º, é normal bater essa temps? É assim mesmo?

Modelo do gabinete: Mtek MK882



Edit: Já troquei a pasta termica, só não troquei os thermal pads dela, mas aparentemente não estão muito ruins.



[Shaman93]

Qual o modelo do gabinete?

[Aryzonna]

1 minuto atrás, Shaman93 disse:

Qual o modelo do gabinete?

Mtek mk882. Mas adicionei mais fans nele além dos que vem com ele. como mencionei no post.

[Shaman93]

2 minutos atrás, Aryzonna disse:

Mtek mk882. Mas adicionei mais fans nele além dos que vem com ele. como mencionei no post.

Muito provavelmente o problema é o gabinete. Com a frontal fechada, ou quase totalmente fechada, os fans ficam impedidos de gerar fluxo e passam a ser só decoração. Ali na parte de baixo, também, não sei se o fundo do gabinete é aberto. Se não for, acontece o mesmo e os fans não ventilam nada, apesar de ficarem girando só causam fluxo centrífugo. A solução seria trocar o gabinete. Um teste que dá pra fazer pra confirmar essa hipótese é testar com a tampa lateral aberta, se melhorar bastante a temperatura é isso aí mesmo.

[Aryzonna]

1 minuto atrás, Shaman93 disse:

Muito provavelmente o problema é o gabinete. Com a frontal fechada, ou quase totalmente fechada, os fans ficam impedidos de gerar fluxo e passam a ser só decoração. Ali na parte de baixo, também, não sei se o fundo do gabinete é aberto. Se não for, acontece o mesmo e os fans não ventilam nada, apesar de ficarem girando só causam fluxo centrífugo. A solução seria trocar o gabinete. Um teste que dá pra fazer pra confirmar essa hipótese é testar com a tampa lateral aberta, se melhorar bastante a temperatura é isso aí mesmo.



Vou fazer esse teste agora, mas acredito que não seja isso, pois em baixo é aberto, e na frente, embora não aparente olhando de longe, ele é aberto também.

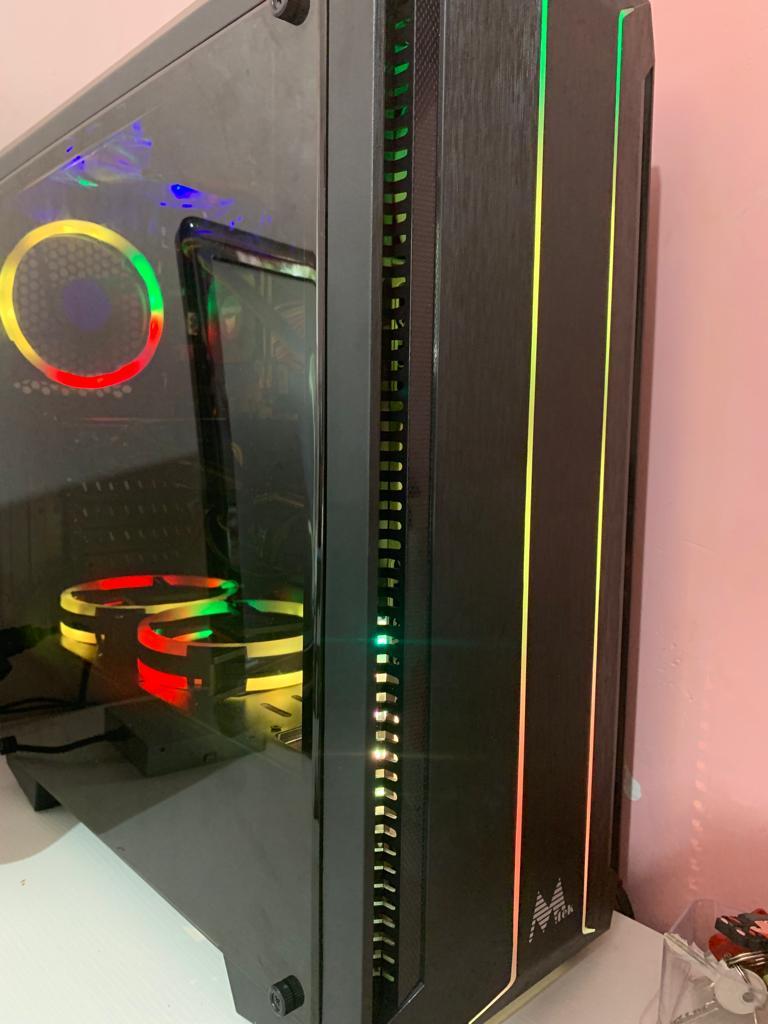

Vou anexar uma foto, essa entrada de ar é de cima até embaixo e dos dois lados, bem grandinha até se for comparar com muitos que tem por ai.

19 minutos atrás, Shaman93 disse:

Muito provavelmente o problema é o gabinete. Com a frontal fechada, ou quase totalmente fechada, os fans ficam impedidos de gerar fluxo e passam a ser só decoração. Ali na parte de baixo, também, não sei se o fundo do gabinete é aberto. Se não for, acontece o mesmo e os fans não ventilam nada, apesar de ficarem girando só causam fluxo centrífugo. A solução seria trocar o gabinete. Um teste que dá pra fazer pra confirmar essa hipótese é testar com a tampa lateral aberta, se melhorar bastante a temperatura é isso aí mesmo.

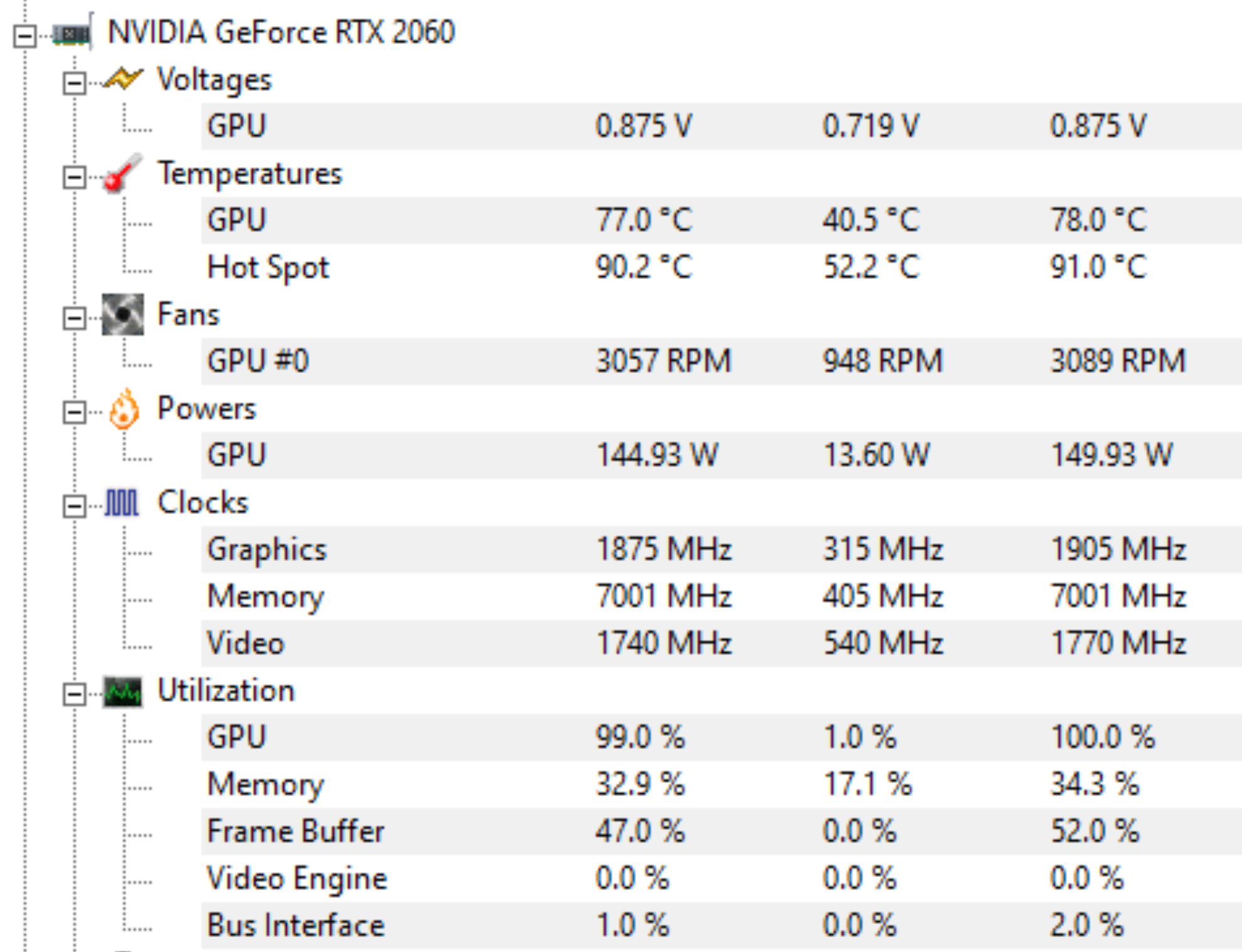

Fiz o teste com a tampa aberta, como pode ver no print, tive uma perda de apenas 2ºC. Acho que essa pequena diferença não justificaria a troca de gabinete né? Acredito que não seja esse o problema.



Aproveitando que fiz o teste com a tampa aberta, coloquei a mão na região dos coolers frontais para testar a eficiência. Eles estão jogando bastante ar frio, acredito que as entradas de ar frontais estão funcionando bem.



Será que essa temp nessas condições não são normais da placa, e eu to fazendo tempestade em copo da água?

[Alex Weiss]

@Aryzonna De momento, passe as 3 fans frontais para o lado de dentro do gabinete, isso dará mais espaço entre a tampa e os fans, o que acaba ajudando na circulação de gabinetes com a tampa mais fechada.

Até então sua arrumação está correta, o que falta aí é ter mais força de exaustão, apenas 2 ventoinhas e uma delas é do WC o que acaba não removendo muito...



sugiro algumas alterações para testes:

1-mudar as ventoinhas frontais para o lado de dentro da chapa para ter mais espaço entre a tampa e conseguir capturar uma ventilação melhor.

2- mudar seu WC de cima para a 1ª posição frontal jogando ar pra dentro do gabinete. A fan que está na frente deixe na parte superior jogando ar pra fora, para que apenas ventoinhas fazendo essa função.

3-Para as posições de exaustão deve conseguir ventoinhas com alto CFM, estas acabam sendo um pouco mais caras e por vezes não tem RGB, porém realizam a função com maior eficiência. já que só tem 2 posições pra isso no seu gabinete atual, o que deixa essa função desiquilibrada.



Por fim, teste com a tampa lateral aberta também, se ver que teve efeito com ela aberta deve buscar um gabinete com mais posições de ventoinhas.

O ideal é de ter:

1xfan traseira *exaustão

2xfan superior *exaustão

3xfan frontal *jogando ar pra dentro.

-frente em mesh[tela furadinha] em toda a tampa frontal.

-as fans abaixo da GPU ajudam, mas pra isso o fluxo vindo das frontais deve ser forte.

[Aryzonna]

3 minutos atrás, Alex Weiss disse:

@Aryzonna De momento, passe as 3 fans frontais para o lado de dentro do gabinete, isso dará mais espaço entre a tampa e os fans, o que acaba ajudando na circulação de gabinetes com a tampa mais fechada.

Até então sua arrumação está correta, o que falta aí é ter mais força de exaustão, apenas 2 ventoinhas e uma delas é do WC o que acaba não removendo muito...



sugiro algumas alterações para testes:

1-mudar as ventoinhas frontais para o lado de dentro da chapa para ter mais espaço entre a tampa e conseguir capturar uma ventilação melhor.

2- mudar seu WC de cima para a 1ª posição frontal jogando ar pra dentro do gabinete. A fan que está na frente deixe na parte superior jogando ar pra fora, para que apenas ventoinhas fazendo essa função.

3-Para as posições de exaustão deve conseguir ventoinhas com alto CFM, estas acabam sendo um pouco mais caras e por vezes não tem RGB, porém realizam a função com maior eficiência. já que só tem 2 posições pra isso no seu gabinete atual, o que deixa essa função desiquilibrada.



Por fim, teste com a tampa lateral aberta também, se ver que teve efeito com ela aberta deve buscar um gabinete com mais posições de ventoinhas.

O ideal é de ter:

1xfan traseira *exaustão

2xfan superior *exaustão

3xfan frontal *jogando ar pra dentro.

-as fans abaixo da GPU ajudam, mas pra isso o fluxo vindo das frontais deve ser forte.



Legal Alex. As fans frontais já estão por dentro da chapa de fixação, o led que aparece fora é da tampa mesmo.

Vou fazer o teste mudando a posição do WC e da fan que sugeriu. a 1ª posição que mencionou seria a de cima ou a de baixo?

Sobre o teste com a tampa aberta, tive uma perda de apenas 2º... Acredito que essa pequena diferença não justificaria a troca de gabinete.

[Alex Weiss]

agora, Aryzonna disse:

a 1ª posição que mencionou seria a de cima ou a de baixo?

de cima*  , assim mantendo o calor do radiador na parte de cima do gabinete até ser jogado pra fora

[Aryzonna]

1 minuto atrás, Alex Weiss disse:

de cima*  , assim mantendo o calor do radiador na parte de cima do gabinete até ser jogado pra fora



Entendi. Obrigado pela dica, vou fazer o ajuste agora mesmo e a tarde posto aqui se deu certo.

4 minutos atrás, Aryzonna disse:



Legal Alex. As fans frontais já estão por dentro da chapa de fixação, o led que aparece fora é da tampa mesmo.

Vou fazer o teste mudando a posição do WC e da fan que sugeriu. a 1ª posição que mencionou seria a de cima ou a de baixo?

Sobre o teste com a tampa aberta, tive uma perda de apenas 2º... Acredito que essa pequena diferença não justificaria a troca de gabinete.

Uma dúvida Alex.


A fan do radiador do WC está para o lado de dentro do gabinete (na frente do radiador) empurrando o ar contra o radiador como pode ver na foto, quando eu alterar a posição dele, mantenho a ventoinha no mesmo lugar, apenas invertendo sua direção para que ela puxe o ar do radiador pra dentro, ou coloco ela por tras do radiador, puxando o ar frio de fora e empurrando para o radiador (para dentro do gabinete, mas antes passando pelo radiador) ?

1 hora atrás, Alex Weiss disse:

@Aryzonna De momento, passe as 3 fans frontais para o lado de dentro do gabinete, isso dará mais espaço entre a tampa e os fans, o que acaba ajudando na circulação de gabinetes com a tampa mais fechada.

Até então sua arrumação está correta, o que falta aí é ter mais força de exaustão, apenas 2 ventoinhas e uma delas é do WC o que acaba não removendo muito...



sugiro algumas alterações para testes:

1-mudar as ventoinhas frontais para o lado de dentro da chapa para ter mais espaço entre a tampa e conseguir capturar uma ventilação melhor.

2- mudar seu WC de cima para a 1ª posição frontal jogando ar pra dentro do gabinete. A fan que está na frente deixe na parte superior jogando ar pra fora, para que apenas ventoinhas fazendo essa função.

3-Para as posições de exaustão deve conseguir ventoinhas com alto CFM, estas acabam sendo um pouco mais caras e por vezes não tem RGB, porém realizam a função com maior eficiência. já que só tem 2 posições pra isso no seu gabinete atual, o que deixa essa função desiquilibrada.



Por fim, teste com a tampa lateral aberta também, se ver que teve efeito com ela aberta deve buscar um gabinete com mais posições de ventoinhas.

O ideal é de ter:

1xfan traseira *exaustão

2xfan superior *exaustão

3xfan frontal *jogando ar pra dentro.

-frente em mesh[tela furadinha] em toda a tampa frontal.

-as fans abaixo da GPU ajudam, mas pra isso o fluxo vindo das frontais deve ser forte.



Fiz o teste com o WC na frente na posição 1 e o fan que estava ali coloquei em cima como exaustor, mas não obtive diferença na temperatura. Na verdade subiu um pouco, de 79 pra 81 e o hot spot de 92 pra 93. Mas acho que mais por conta de que o primeiro teste fiz mais cedo e a temp ambiente do quarto aqui tava mais baixa.



Estou começando a achar que é a temp normal dessa GPU, pois o CPU está bem frio.

[Zash]

Essas RTX 2060 costumam ser esquentadas pra caramba mesmo, tenho uma e sofro com o mesmo.

[Aryzonna]

1 hora atrás, Alex Weiss disse:

@Aryzonna De momento, passe as 3 fans frontais para o lado de dentro do gabinete, isso dará mais espaço entre a tampa e os fans, o que acaba ajudando na circulação de gabinetes com a tampa mais fechada.

Até então sua arrumação está correta, o que falta aí é ter mais força de exaustão, apenas 2 ventoinhas e uma delas é do WC o que acaba não removendo muito...



sugiro algumas alterações para testes:

1-mudar as ventoinhas frontais para o lado de dentro da chapa para ter mais espaço entre a tampa e conseguir capturar uma ventilação melhor.

2- mudar seu WC de cima para a 1ª posição frontal jogando ar pra dentro do gabinete. A fan que está na frente deixe na parte superior jogando ar pra fora, para que apenas ventoinhas fazendo essa função.

3-Para as posições de exaustão deve conseguir ventoinhas com alto CFM, estas acabam sendo um pouco mais caras e por vezes não tem RGB, porém realizam a função com maior eficiência. já que só tem 2 posições pra isso no seu gabinete atual, o que deixa essa função desiquilibrada.



Por fim, teste com a tampa lateral aberta também, se ver que teve efeito com ela aberta deve buscar um gabinete com mais posições de ventoinhas.

O ideal é de ter:

1xfan traseira *exaustão

2xfan superior *exaustão

3xfan frontal *jogando ar pra dentro.

-frente em mesh[tela furadinha] em toda a tampa frontal.

-as fans abaixo da GPU ajudam, mas pra isso o fluxo vindo das frontais deve ser forte.



Cara, fiz um teste sem a tampa frontal do gabinete e a temp baixou 4ºC. Será que 4º de diferença justifica fazer a troca de um gabinete por um com frontal em mesh? De 80 foi pra 76.



28 minutos atrás, Tiago Fideles disse:

Essas RTX 2060 costumam ser esquentadas pra caramba mesmo, tenho uma e sofro com o mesmo.



Pois é, to começando a achar que ela é cabeça quente mesmo... Quantos ºC a sua estabiliza em estresse?

[Zash]

5 minutos atrás, Aryzonna disse:



Cara, fiz um teste sem a tampa frontal do gabinete e a temp baixou 4ºC. Será que 4º de diferença justifica fazer a troca de um gabinete por um com frontal em mesh? De 80 foi pra 76.





Pois é, to começando a achar que ela é cabeça quente mesmo... Quantos ºC a sua estabiliza em estresse?

80° ~ 83°, esquentei muito a cabeça com isso no começo, depois só deixei pra lá.

[Aryzonna]

Pessoal, achei um vídeo que me aliviou um pouco... A minha ta na faixa dos 80º, acho que é normal dessa placa...



[Alex Weiss]

21 horas atrás, Aryzonna disse:

A fan do radiador do WC está para o lado de dentro do gabinete (na frente do radiador) empurrando o ar contra o radiador como pode ver na foto, quando eu alterar a posição dele, mantenho a ventoinha no mesmo lugar, apenas invertendo sua direção para que ela puxe o ar do radiador pra dentro, ou coloco ela por tras do radiador, puxando o ar frio de fora e empurrando para o radiador (para dentro do gabinete, mas antes passando pelo radiador) ?

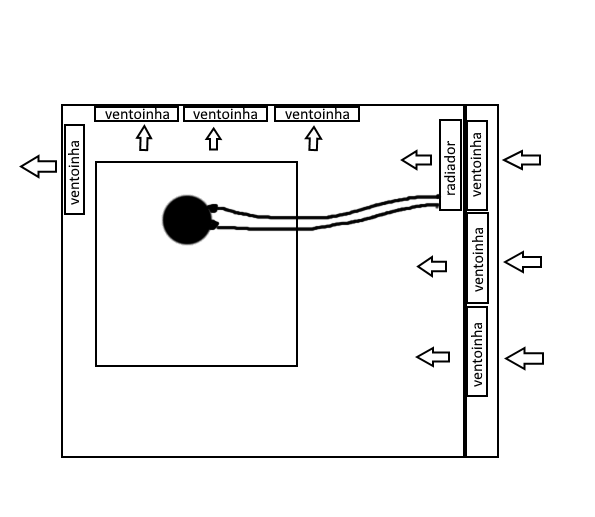

Opa, pode seguir esse exemplo a seguir:

Essa arrumação vai ajudar a temperatura do CPU principalmente pois não vai ter o calor da GPU passando no radiador.

Bom, com a diferença pequena como essa de temperatura não vale a pena gastar 400R$ em gabinete novo.

Sim alguns modelos de GPU são projetadas para trabalhar em tais temperaturas, é claro que o quanto menor a temp. melhor mas isso não é algo que vai lhe prejudicar, afinal foi fabricada para trabalhar nessas condições. O que você pode fazer daqui uns anos se perceber que a temperatura está subindo além da conta é levar em uma assistência de qualidade para fazer uma limpeza e troca de pasta térmica por aquelas com alta condutividade térmica,[talvez possa ajudar] mas é algo a se pensar somente no futuro, enquanto estiver na garantia nem se preocupa.

Até lá o que pode fazer é mudar um pouco a curva de temperatura das ventoinhas, pode conseguir alguns graus aí.

[Aryzonna]

Em 10/09/2022 às 09:41, Alex Weiss disse:

Opa, pode seguir esse exemplo a seguir:

Essa arrumação vai ajudar a temperatura do CPU principalmente pois não vai ter o calor da GPU passando no radiador.

Bom, com a diferença pequena como essa de temperatura não vale a pena gastar 400R$ em gabinete novo.

Sim alguns modelos de GPU são projetadas para trabalhar em tais temperaturas, é claro que o quanto menor a temp. melhor mas isso não é algo que vai lhe prejudicar, afinal foi fabricada para trabalhar nessas condições. O que você pode fazer daqui uns anos se perceber que a temperatura está subindo além da conta é levar em uma assistência de qualidade para fazer uma limpeza e troca de pasta térmica por aquelas com alta condutividade térmica,[talvez possa ajudar] mas é algo a se pensar somente no futuro, enquanto estiver na garantia nem se preocupa.

Até lá o que pode fazer é mudar um pouco a curva de temperatura das ventoinhas, pode conseguir alguns graus aí.



Muito obrigado Alex... Me ajudou bastante.

Sobre a placa, ela já tem 1 ano e meio, comprei ela usada mas de boa procedencia. Eu comprei no ML uma pasta térmica da Gelid GC- Extreme e comprei os thermal pads também da gélid GC-Ultimate. Quando chegar vou fazer a troca pra ver se consigo reduzir essas temps.

Sobre a curva do fan, eu ja alterei ela também no MSI. A placa não está mais passando de 80ºC, acredito que fazendo a troca da pasta termica por essa de alta condutividade e dos thermal pads, vou conseguir reduzir mais uns 10ºC ai. Ai vai ficar show.

[Aryzonna]

Em 10/09/2022 às 09:41, Alex Weiss disse:

Opa, pode seguir esse exemplo a seguir:

Essa arrumação vai ajudar a temperatura do CPU principalmente pois não vai ter o calor da GPU passando no radiador.

Bom, com a diferença pequena como essa de temperatura não vale a pena gastar 400R$ em gabinete novo.

Sim alguns modelos de GPU são projetadas para trabalhar em tais temperaturas, é claro que o quanto menor a temp. melhor mas isso não é algo que vai lhe prejudicar, afinal foi fabricada para trabalhar nessas condições. O que você pode fazer daqui uns anos se perceber que a temperatura está subindo além da conta é levar em uma assistência de qualidade para fazer uma limpeza e troca de pasta térmica por aquelas com alta condutividade térmica,[talvez possa ajudar] mas é algo a se pensar somente no futuro, enquanto estiver na garantia nem se preocupa.

Até lá o que pode fazer é mudar um pouco a curva de temperatura das ventoinhas, pode conseguir alguns graus aí.



Me ajudeou bastante Alex, com seu esquema consegui baixar entorno de 6ºC a temp da GPU. Ficou só um pouco diferente do seu, pois em cima meu gabinete só aceita 2 fans e na frente em vez de deixar os fans para fora do gabinete, atras da tampa, eu deixei eles para dentro do gabinete, para que dentro da tampa frontal haja espaço para eles puxarem o ar.

Ficou exatamente como na imagem abaixo, e me ajudou a baixar a temp.







Acredito que depois que chegar a pasta termica e thermal pads da gelid vou conseguir melhorar ainda mais.

Quando chegar também vou aproveitar e fazer uma boa limpeza na GPU, comprar um pincel e alcool isopropilico e dar uma geral.

[Alex Weiss]

@Aryzonna Opa que bom amigo, só um cuidado quando trocar os thermal pads se os novos terão a mesma espessura para que o dissipador não perca contato com a base chip GPU. Se isso ocorrer pode piorar as temperaturas.  [não jogue os velhos fora de imediato também vai que né...]



Nas fans frontais é isso mesmo, fez certinho. *O esboço que coloquei foi o que tinha na hora pra poder ilustrar só depois reparei que estava com as posições trocadas hahah



No demais é isso aí mesmo fera, limpeza nela de tempos em tempos sempre com cuidado..

Se não passar mais de 80c já está show o que conseguir a menos é brinde rsrsrs



No geral você tem uma boa ventilação, só manter que é sucesso.

*Pelo seu esboço você já pegou uma boa noção sobre como deve funcionar a ventilação heheh muito bem!



Até mais.
