Microondas eletrolux MTD30 ao abrir porta liga ventilador e a luz

[orieva]

boa tarde amigos esse microondas esta ligando o ventilador com a porta aberta

já fiz tudo dentro da normalidade do defeito

teste e troca das chaves

desconectei a placa ( uma conexão por vez) e nada faz parar kkk

depois

simulei fechar cada chave com a proteção de um desjuntou é claro

usando chave de fendas

quando fiz isso na primaria N A NORMAL ABERTA

fecha curto e dispara o desjuntou

as outras nada acontece

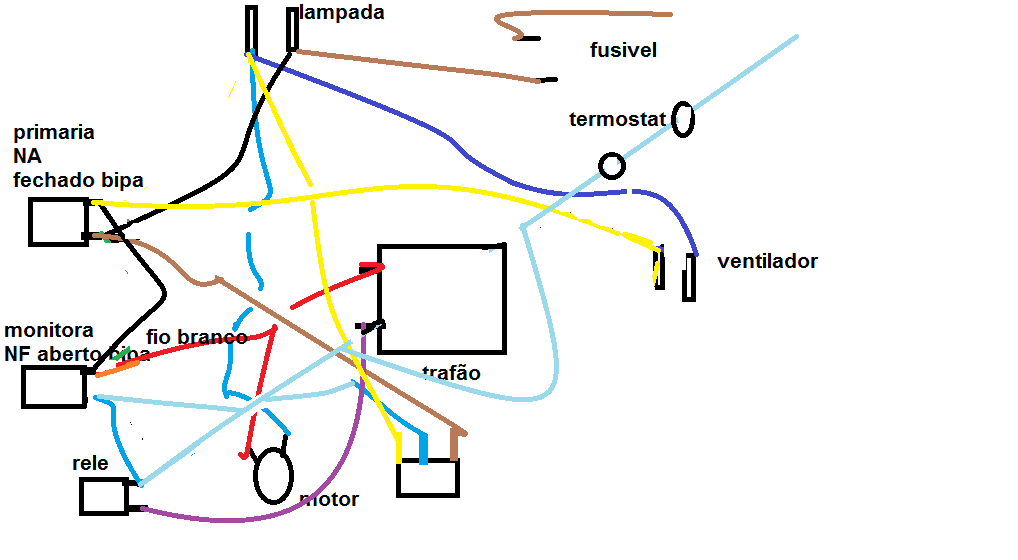

fiz um esquema da fiação ( foto) vou tentar enviar

esquema

[Renato.88]

4 horas atrás, orieva disse:

as outras nada acontece

Provavelmente uma dessas está ligada direto.

[orieva]

4 horas atrás, Renato.88 disse:

Provavelmente uma dessas está ligada direto.

boa noite amigo

escrevi errado

teste porta aberta

a primaria N A   quando aperto a chave abri curto

a monitora N F quando aperto desliga lampada e ventilador

mais se eu fechar a porta, simulando as duas apertadas

abri curto

[.if]

Em 14/09/2023 às 13:21, orieva disse:

fiz um esquema da fiação

Compare com ...

enésima vez

[orieva]

vou comparar e te digo

obrigado



[Renato.88]

Em 14/09/2023 às 13:21, orieva disse:

quando fiz isso na primaria N A NORMAL ABERTA

fecha curto e dispara o desjuntou

Então, acho que tem a ver com esse esquema:

No meu caso a chave colou, deu curto direto e derreteu o fio.
