Fonte de Bancada LM317 no proteus

[Danielhbr34]

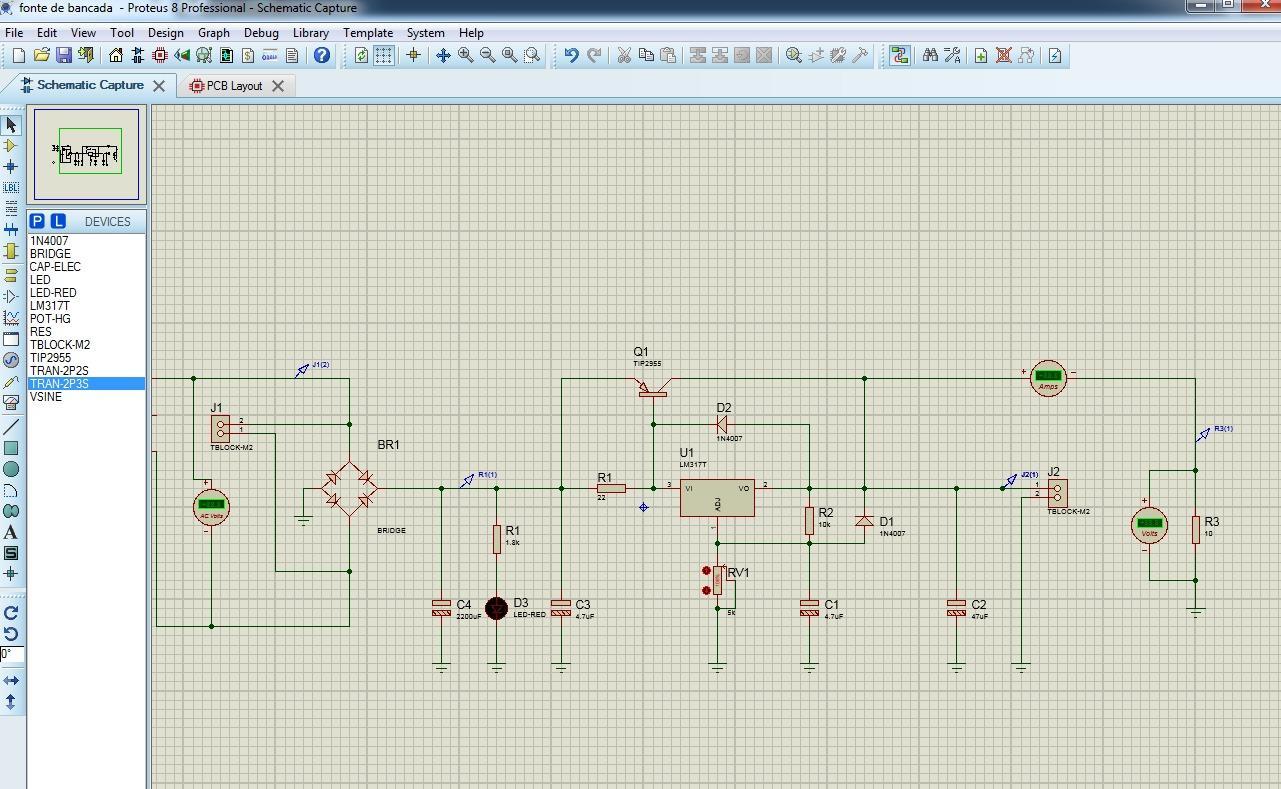

Boa tarde colegas, estou realizando uma simulação de uma fonte de bancada usando o lm317 no proteus, porém o erro q está acontecendo é que o Led Vermelho não liga e os valores da tensão estão errados, era para aparecer de 0-30 volts de acordo com pot. Ficarei grato se alguém ajudar.



Vídeos q eu estou usando como referência:



https://youtu.be/bO2hnya5hdo?

si=u2rJYjJspkmkosp-









[Renato.88]

O único erro visível é o R2 com valor de 10k. O correto é 240ohm.



Embora o transformador não apareça,  me parece que sua fonte não tem a alimentação virtual. Assim o programa não simula.

[Danielhbr34]

@Renato.88 ett, tenho mts dúvidas a respeito da alimentação, quero usar um transformador de saída de 24 volts e de entrada 110v...

[Renato.88]

agora, Danielhbr34 disse:

quero usar um transformador de saída de 24 volts e de entrada 110v

Na prática está correto.

Mas na simulação também tem que alimentar o transformador.

[.if]

Esqueça transformador...alimente a entrada com dc direto

2 horas atrás, Renato.88 disse:

simulação também tem que alimentar o transformador.
