Arduino Lcd 16x2 i2c parando de funcionar

igorlima31596 · 16 de janeiro

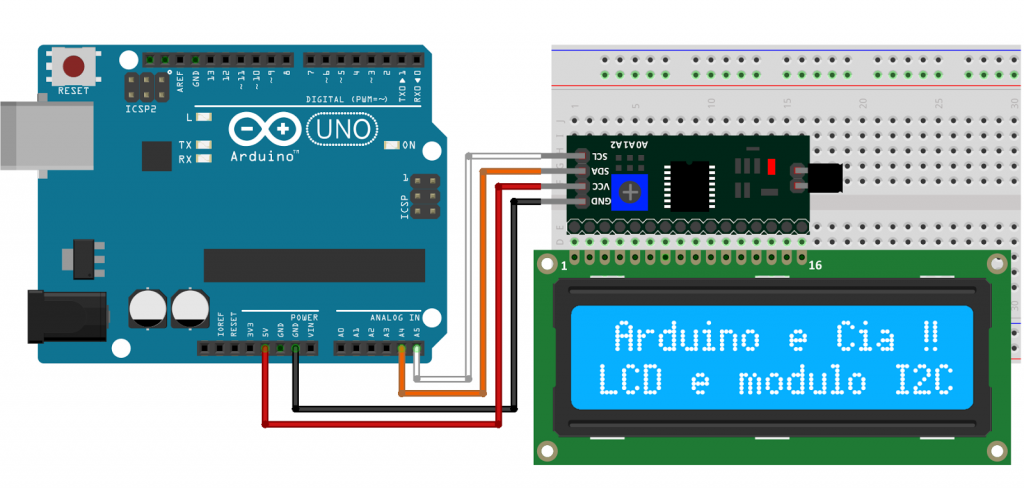

Pessoal stou com o seguinte problema, estava usando um modulo Lcd com i2c no arduino, tudo funcionava bem, simplesmente o lcd parou de funcionar, verifiquei a tensão que chegava no lcd e estava 4,8V, chequei os fios e estava tudo ok, cheguei a conclusao que provavelmente teria "queimado" o i2c, comprei um novo modulo LCD COM I2C e tudo voltou ao normal, mas apos usar o modulo por algumas horas, voltou a occorrer o mesmo problema.

Já verifiquei o endereço do i2c e esta correto, troquei o arduino UNO pelo nano, verifiquei a fiacao e não tem nada em curto e tambem não contem nenhum fio quebrado, muito estranho, existe alguma maneira de testar o i2c? alguma sugestao de algo que eu poço fazer?

coloquei um codigo simples no arduino para eliminar possiveis problemas de codificacao,

Segue o codigo

//YWROBOT
//Compatible with the Arduino IDE 1.0
//Library version:1.1
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27,20,4);  // set the LCD address to 0x27 for a 16 chars and 2 line display

void setup()
{
  lcd.init();                      // initialize the lcd
  lcd.init();
  // Print a message to the LCD.
  lcd.backlight();
  lcd.setCursor(3,0);
  lcd.print("Hello, world!");
  lcd.setCursor(2,1);
  lcd.print("Ywrobot Arduino!");
   lcd.setCursor(0,2);
  lcd.print("Arduino LCM IIC 2004");
   lcd.setCursor(2,3);
  lcd.print("Power By Ec-yuan!");
}


void loop()
{
}

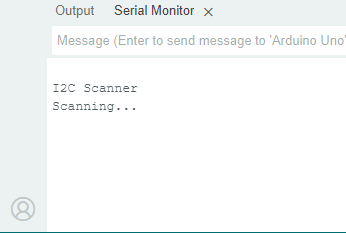

outro detalhe que quando eu coloco o seguinte script para pegar o endereço do i2c ele não me retorna nada ( ANTES DO PROBLEMA ELE RETORNAVA O ENDERECO 0X27 )

segue o codigo para pegar o endereço do i2c

/*I2C_scanner
  This sketch tests standard 7-bit addresses.
  Devices with higher bit address might not be seen properly.*/

#include <Wire.h>

void setup() {
  Wire.begin();

  Serial.begin(9600);
  while (!Serial);
  Serial.println("\nI2C Scanner");
}

void loop() {
  byte error, address;
  int nDevices;

  Serial.println("Scanning...");

  nDevices = 0;
  for (address = 1; address < 127; address++ ) {
    Wire.beginTransmission(address);
    error = Wire.endTransmission();

    if (error == 0) {
      Serial.print("I2C device found at address 0x");
      if (address < 16)
        Serial.print("0");
      Serial.print(address, HEX);
      Serial.println("  !");

      nDevices++;
    }
    else if (error == 4) {
      Serial.print("Unknown error at address 0x");
      if (address < 16)
        Serial.print("0");
      Serial.println(address, HEX);
    }
  }
  if (nDevices == 0)
    Serial.println("No I2C devices found\n");
  else
    Serial.println("done\n");

  delay(5000);
}

.if · 16 de janeiro

O módulo está 'colado' no display ou é por fio? Tem pullup nos sinais i2c? O fio é longo? Tem pullup nos sinais de endereço físico? Tem capacitor de desacoplamento? está soldado ou no protoboard?

Reduza a velocidade do clock do mc e/ou i2c.

vtrx · 16 de janeiro

Coloque o dedo em cima do CI I2C e veja se esta super aquecido a ponto de 'queimar' o dedo.

Utilizei um módulo que este CI entrou em curto.

Caso esteja super aquecido,vai ter que verificar sua fonte.

igorlima31596 · 17 de janeiro

@vtrx não esquenta, deixei por uns 10 minutos ligados e fica em uma temperatura normal, me parece q a comunicao serial que não acontece!

igorlima31596 · 17 de janeiro

@.if Bom dia, o i2c esta soldado no lcd e o arduino tem uma placa borne para melhor fixacao dos cabos, não tem pullup o fio tem uns 15 cm, tive que colocar o fio de 1mm, pois não tenho um de menor espessura aqui, não tem capacitor. Como assim reduzir a velocidade do clock?

Um detalhe que esqueci de mencionar é que o arduino esta em uma fonte 11,9V para ser exato! a mesma fonte que liga minha impressora 3d que te um arduino mega e um lcd 20x4 que funciona normalmente

Pessoal um detalhe, fui remontar o circuito na protoboard e o primeiro LCD voltou a funcionar mas o segundo permanece na mesma, muito estranho pois ele mudou de endereco eu tenho certeza que o endereco era 0x27 pois ele estava no meu projeto, agora ele mudou para 0x25, ele fica piscando como se estivesse em curto, acho q deu problema mesmo

Vídeo

Descobri porque mudou o endereco, caiu um pouco de solda na parte de traz no A1 responsalvel pelo endereco

igorlima31596 · 17 de janeiro

retirei a solda e voltei o endereco para 0x27, esta funcioando ainda mas o backligth fica piscando

vtrx · 17 de janeiro

Se não me engano,o módulo contem resistores pull up.

igorlima31596 · 17 de janeiro

@vtrx isso eu ja não sei

estou testando oS moduloS i2c

QUE não FUNCIONA A COMUNICACAO SERIAL
VCC -> GND SCL SDA
GND -> SCL SDA VCC
SDA -> VCC SCL GND
SCL -> não DA CONTINUIDADE PARA NENHUM

O QUE FUNCIONA MAS APRESENTA PROBLEMAS NO BACKLIGHT(FICA PISCANDO)
VCC -> SDA
GND -> SCL SDA VCC
SDA -> não DA CONTINUIDADE PARA NENHUM
SCL -> não DA CONTINUIDADE PARA NENHUM
