Pontos de curto RK3229 placa R29_5G_LP3_V3.0_231005

[Anderson Morelli]

Olá pessoal, estou com uma tv box minha que não reconhece nos programas Rockchip Batch Tool e nem no Factory Tools, nem mesmo inicializando com o botão pressionado, ele simplesmente fica com o led vermelho aceso e nada acontece.

O modelo é igual a este aqui http://sandbox02.poc.ng/tvbox/r29/R29_5G_LP3_V3.0-231005-Photos.pdf, se alguém conseguir me ajudar com a stock rom dele e também souber onde pode ser os pontos de curto para tentar recuperar a tv box eu agradeço.

Uma boa semana a todos.

[BCP]

@Anderson Morelli Antes de tentar um curto na placa verifique se a chavinha de reset esta funcionando, talvez seja só trocar ela que você conseguirá efetuar o reset normalmente.

[Anderson Morelli]

@BCP obrigado pela ajuda, mas eu já havia testado o botão de reset sim. Ele está funcionando normalmente mas a peça não entra no modo para fazer a gravação.

[BCP]

Entendi.

Coloque uma foto da placa aqui, pois fica mais fácil dos colegas identificar os pontos de curto para ela.

[Anderson Morelli]

@BCP Tirei um print aqui, obrigado.



[BCP]

Não reconheço essa placa, vamos aguardar algum colega que já tenha pegado uma igual...

[PoCdotNg]

Olá,

 acabei de adicionar a identificação do PIN do Maskrom no meu pdf

http://sandbox02.poc.ng/tvbox/r29/R29_5G_LP3_V3.0-231005-Photos.pdf).

Basta aterrar o pino e alimentar a placa com um cabo USB para USB macho.









Faça assim  :





E voila!



./rkdeveloptool ld
DevNo=1    Vid=0x2207,Pid=0x320b,LocationID=104    Maskrom



Com os Cumprimentos de:

Pocng

[PoCdotNg]

--------



Como alternativa, você pode tentar inicializar a caixa com um cartão SD e uma ferramenta múltipla:

https://users.armbian.com/jock/rk322x/multitool/multitool.img.xz
(faça o download, descompacte e use https://etcher.balena.io/ para criar seu cartão SD)

Depois que a imagem tiver sido transferida para um cartão SD, inicialize-o pela primeira vez com o boxtv (isso ampliará a partição de armazenamento do cartão SD). Você verá uma tela azul com uma mensagem. Você precisa conectar um teclado USB à caixa para validar a primeira mensagem. Em seguida, vá para o menu de desligamento e pressione "enter".
Remova o cartão SD, coloque-o novamente em seu PC e copie o seguinte arquivo na partição SDCARD no diretório "backup":
http://sandbox02.poc.ng/tvbox/r29/mxqpro4k_R29_5G_LP3_V3.0-231005.gz

Coloque o cartão SD de volta na caixa e inicie o computador. Você deverá ser capaz de restaurar o backup.

[PoCdotNg]

Olà
@Anderson Morelli



Você pode dar feedback se tiver sido bem-sucedido?



PocNG

[Anderson Morelli]

Olá @PoCdotNg, desculpe a demora. É que eu estava tendo mais tempo para mexer nela durante minhas férias porém acabou e fiquei sem tempo.

Mas eu acabei de conseguir voltar o firmware dela, muito obrigado pela ajuda.



Só para deixar registrado, eu gostaria de usar a box para rodar o Octoprint nela e o problema ocorreu pois tentei instalar um Armbian nele via Multitool, após fazer o comando para instalar e tentar rebootar ele ficava somente com o led vermelho aceso, não lia nem o sd card mais para eu tentar voltar o backup que havia feito.



Com ajuda das suas fotos eu consegui fazer ele ser reconhecido pelo PC (coisa que não acontecia antes), utilizando o jumper do pino da imagem para o terra fiz a instalação utilizando o Android conforme este vídeo:



Depois disso consegui que a box fizesse o boot mas ficava travado na tela "Android", mas pelo menos com isso consegui seguir sua dica de instalar a imagem que tu postou acima através do Multitool.

Agora vou testar alguma outra imagem do Armbian, se souber a imagem que funcionaria nele eu agradeço.

[PoCdotNg]

@Anderson Morelli

Ainda não testei essa caixa com o Armbian (no momento, estou tentando fazer com que o Wifi funcione com a libreelec )

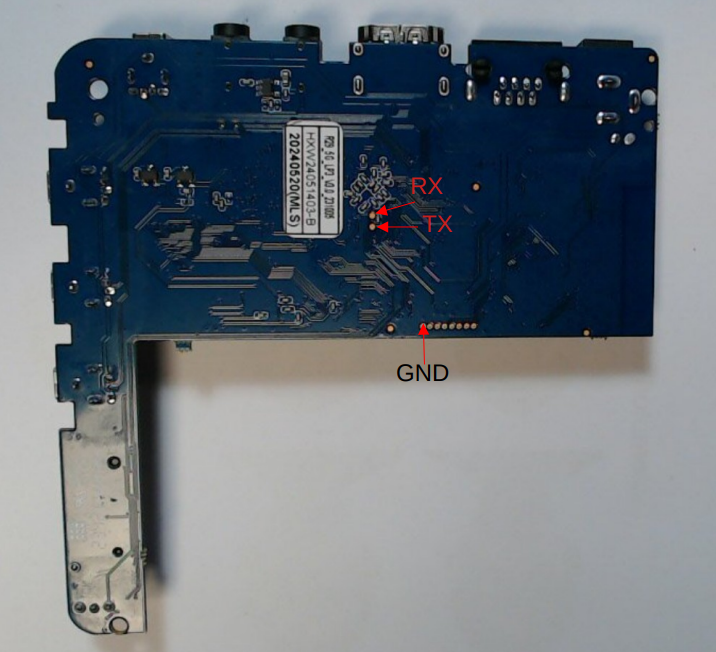

Se eu tiver um tempinho, vou testar o Armbian nela, me dê o link para a imagem que você testou. Eu instalei na minha caixa a porta serial UART e pude ver os erros relacionados ao Uboot....

Normalmente, você deve conseguir instalá-lo no eMCP da caixa (eMCP = eMMC + memória RAM).

Antes de instalá-lo, tente iniciar e usar o armbian diretamente do cartão SD sem fazer nada de flash....

Entrarei em contato com você em alguns dias.

(este texto foi traduzido, não falo português do Brasil minha língua nativa é o francês )

[Anderson Morelli]

@PoCdotNg



Eu tentei as seguintes imagens:



Armbian_community_24.8.0-trunk.369_Rk322x-box_bookworm_current_6.6.39_minimal.img.xz



Armbian_community_24.8.0-trunk.369_Rk322x-box_noble_current_6.6.39_xfce_desktop.img.xz

Ambos baixados no https://github.com/armbian/community/releases/tag/24.8.0-trunk.369



Porém ambos ficam piscando o led amarelo após o reboot da instalação. Sobre rodar ele diretamente do SD eu não encontrei uma maneira de dar o boot no SD com a imagem, se tiver algum material sobre isso para compartilhar comigo me ajudaria bastante.



Muito obrigado.

[Mauricio76_]

@PoCdotNg



Por acaso você consegue indicar uma imagens que funcione nesse hardware, estou procurando para ajudar um amigo que tem esse TVBox.

A opção passada no posto do dia 26, pode ser feita com um pendrive em vez de um microsd?



Reseto e formato o TV Box mas ele votla a reiniciar no sistema que não funciona o wi fi.



Se puder algum colega puder dar uma ajuda, desde já agradeço.



[marciokramer]

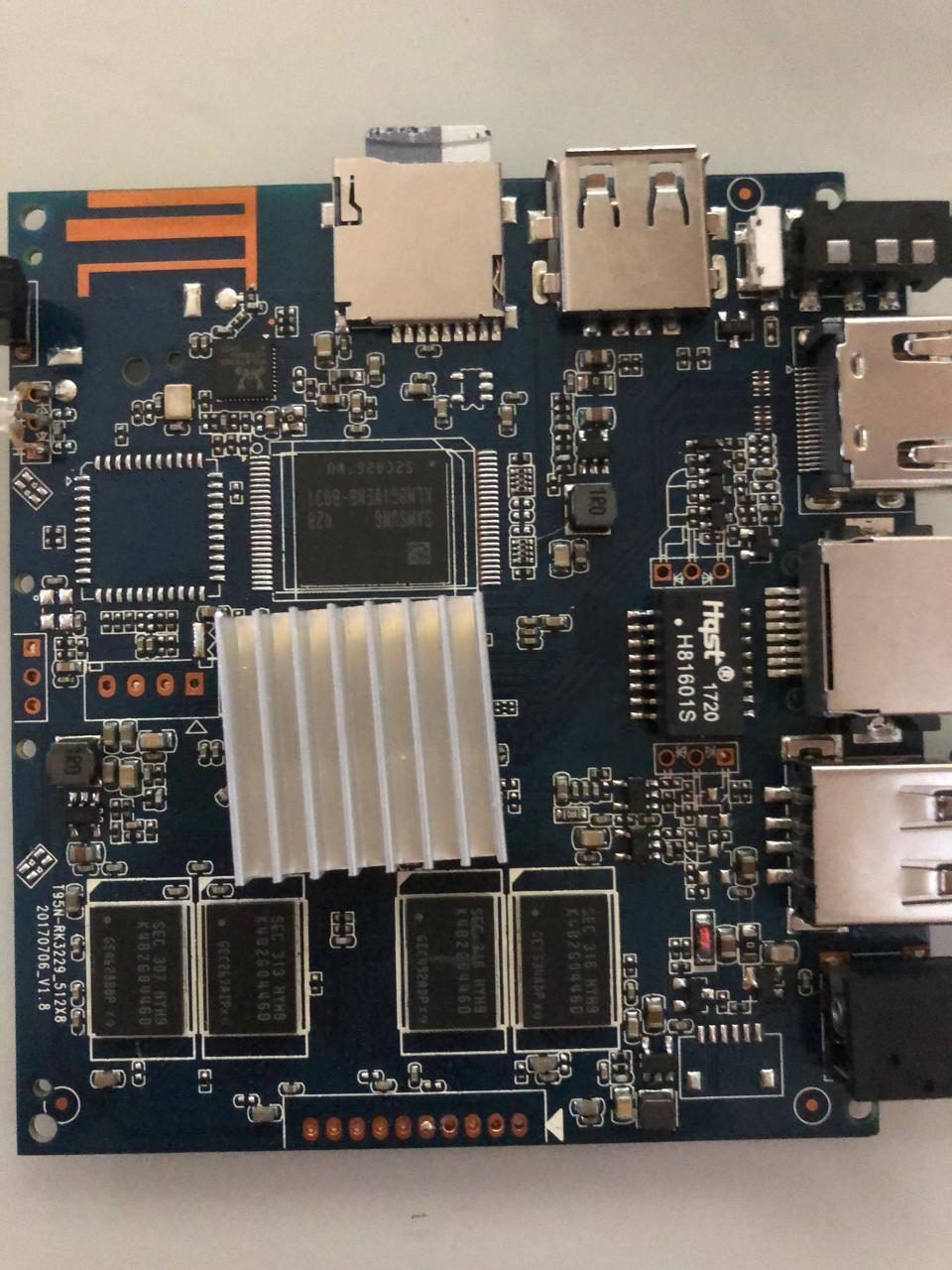

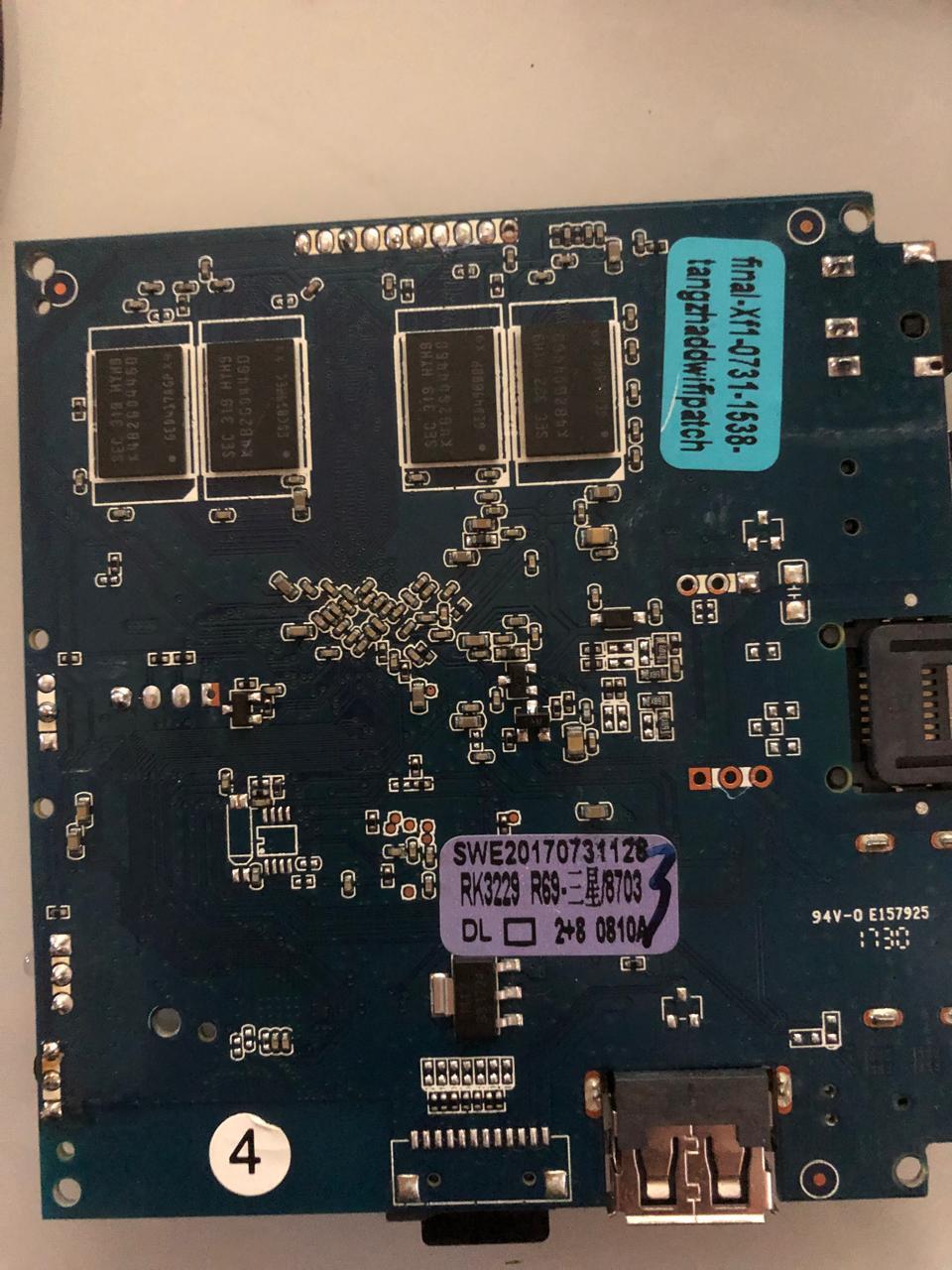

@BCP boa tarde querido você consegue me dizer os pontos de curto da minha placa ?



[BCP]

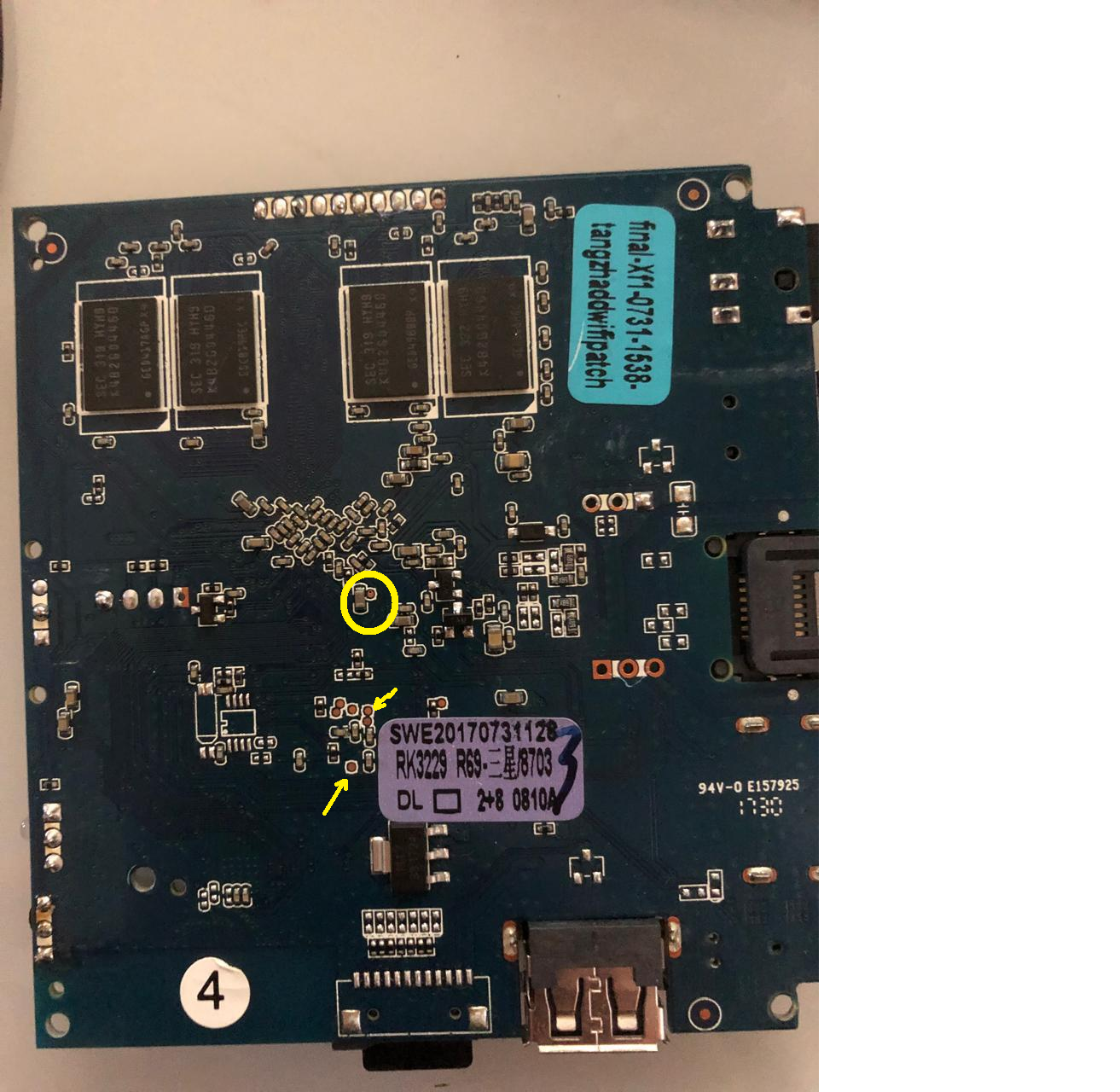

@marciokramer Experimente o ponto que circulei (parte de baixo da placa) com um ponto de terra que pode ser um dos que coloquei uma setinha...



Nem sempre funciona! Mas é uma tentativa quando o reset atras do plug  AV não funciona.
