Achar um software de design de pcb específico

[IuryChan12]

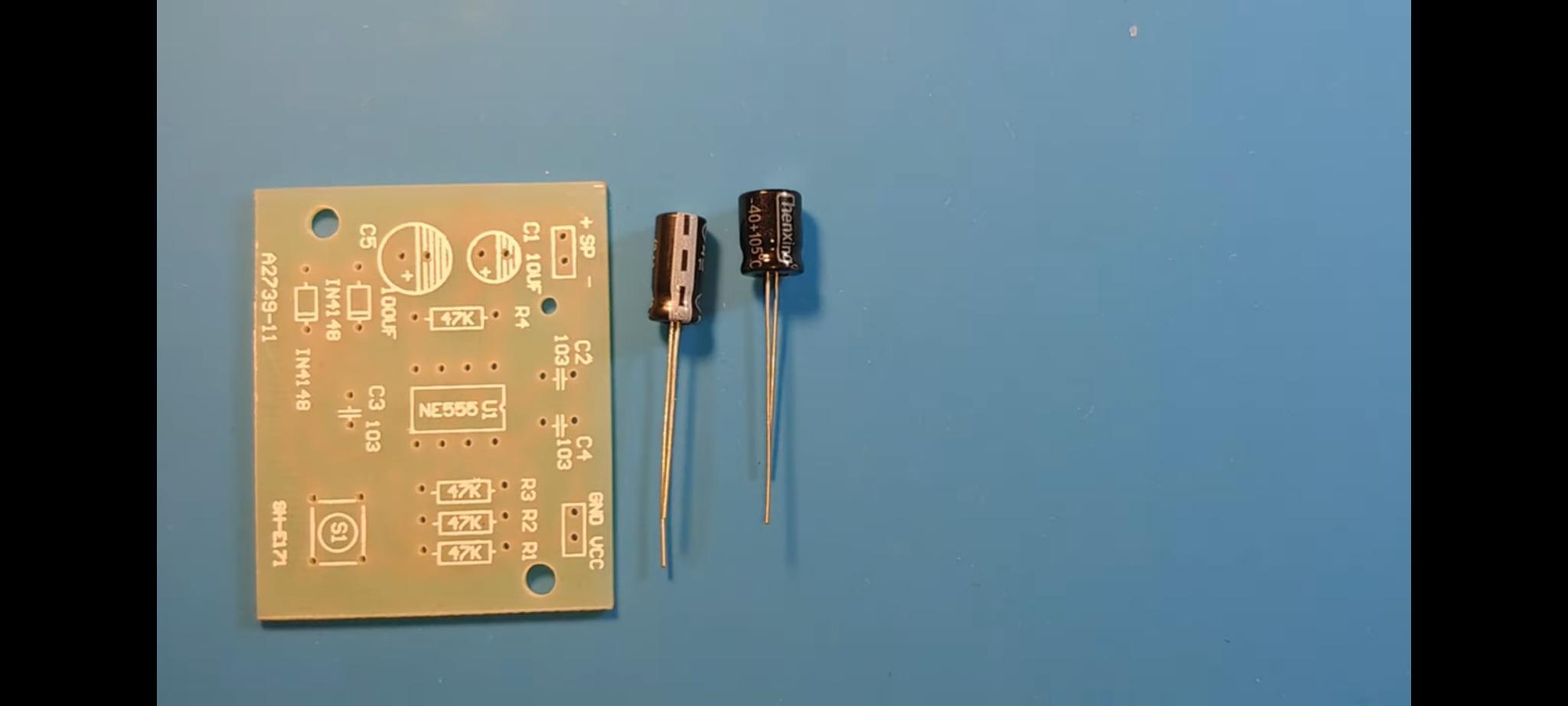

Opa sou iniciante em eletrônica e eu tô atrás de um software de design mt específico q eu  vejo sempre por aí e eu particularmente acho ele esteticamente agradável (o footprint dos componentes mais especificamente), e eu tenho apenas foto de uma placa como pista.

Bom, eu sei q tem muitos outros programas mas eu tenho vontade de conhecer esse, ele tem alguns detalhes nos footprints como o valor do resistor dentro dele, o capacitor com metade pintada.



[.if]

'Agora há pouco' me cadastrei neste site

https://www.snapeda.com/home/

para achar um footprint pcb pois estava com preguiça de criar um...Faça o mesmo, baixe o foto print apropriado p.ex. https://www.snapeda.com/search/?q=ELECTROLYTIC+CAPACITOR+10UF&SEARCH=Search&search-type=parts do cad que você suspeita ser e dá uma olhadela.



o que me faz observar-lhe que todos os cad pc você pode criar seus próprios agradáveis fotoprints e afins. E para mostrar o valor na pci, basta optar por (algo como) 'mostrar' a camada correspondente ou apenas 'desclicar' o esconder (hiden) dela ou do componente.. cada cad é um caso.
