Relógio digital com PIC

[Gabriel Lazarini]

Olá, gostaria que alguém me passasse um esquema de um relógio, utilizando um PIC 16F84A, com displays de 7 segmentos.

Fico no aguardo.

Abraços...

Poxa, ninguém?

[jorgeletronico]

amigo eu tenho o codigo,e isso q você quer???você programa????

[Gabriel Lazarini]

Gostaria do esquema eletrônico e do programa, pode ser em C, assembly, ou até mesmo o arquivo .HEX. Gostaria de fazer esse relógio por hobby mesmo, para ter na bancada.

Abraços...

[Bruna87]

Olá!

Tenho um trabalho para faculdade que precisa desse código.

Se puderem me passar agradeceria muito!!!!!!!!!!!

[Mulder_Fox]

Tenho um aqui para o PIC16F628A:

Esquema:

http://www.esnips.com/doc/5ce6dd7d-7012-48f8-9ed1-cad8f73a228c/Esquema-do-Circuito-do--Relógio-Digital

Programa em Assembly:

http://www.esnips.com/doc/0b9ab465-0d68-43d6-9f28-8652aa0a2588/Programa-Fonte-(.asm)-do-Relogio-Digital

Programa objeto (.hex):

http://www.esnips.com/doc/99c2be85-b176-41ff-802c-1f8a3ad217d6/Programa-Objeto-(.hex)-do-Relógio-Digital

No esquema não aparecem as ligações dos pinos de alimentação do 4052. Os pinos 7 e 8 devem ser ligados no VSS e o 16 no VDD.

Ainda não montei este circuito, apenas simulei.

Quem quiser testá-lo fique a vontade, reportando os erros encontrados, por favor.

O relé 1 é acionado por 3 segundos a cada minuto.

O relé 2 fornece pulsos de 3 segundos em número igual ao das horas (badaladas) com intervalo de 2 segundos entre os pulsos.

Estas saídas podem ser descartadas.

O tempos podem ser modificados alterando o programa.

O botão 1 faz piscar o display que será ajustado.

O botão 2 faz o ajuste.

[Bruna87]

Olá amigo parece q é exatamente isso que estou precisando!

Só que o link n está abrindo!

Muito Obrigada!

[Mulder_Fox]

Olá amigo parece q é exatamente isso que estou precisando!

Só que o link n está abrindo!

Muito Obrigada!

Estranho. Aqui abrem todos.

Mas, passe um email aí que eu envio para você.

[Bruna87]

Estranho. Aqui abrem todos.

Mas, passe um email aí que eu envio para você.

Olá consegui abrir o link

Desde já agradeço e muito sua atençao.

porém existem partes do programa que n compreendi

Qual interrupção de TMR0 você utilizou?

Muito obrigada

Bruna

[Maurício2006]

No Ópera, normal.

Abriu o link pra download, tb, sem problemas. Pode ser algum tipo de firewall, ou então, configuração do navegador.

[]'s

[Mulder_Fox]

Olá consegui abrir o link

Desde já agradeço e muito sua atençao.

porém existem partes do programa que n compreendi

Qual interrupção de TMR0 você utilizou?

Muito obrigada

Bruna

Por nada Bruna.

Quando o TMR0 "estoura", ele seta um flag (INTCON,T0IF) e se a interrupção do TMR0 estiver habilitada (INTCON,T0IE), o programa é desviado para o endereço 0X04, onde está a rotina de interrupção.

[HAND]

To precisando de ajuda com o PCF8583. To usando PIC16F877A. Se alguem puder me arrumar um programa em c++ pra ler e gravar no PCF8583 eu agradeço.

[BCP]

Colega HAND, você seria melhor ajudado, se abrir um tópico específico para sua dúvida!...ok?

Click no icone, no canto superior esquerdo da tecla, "Novo Tópico" e siga as instruções...

Sugiro a você que leia as regras antes de abrir seu tópico.

Click aqui para ler as regras do fórum

[WanderLG]

Bom turma, sou novo aqui. programo pic em basic

se quiser ajuda podem me procurar, pois ajudo numa boa.

fiz esse relogio com termometro:

[Gabriel Lazarini]

Poderias disponibilizar o esquema e o código para programar o PIC?

Me interessei nesse relógio.

Abraço,

[WanderLG]

sim, posso sim.

me de um tempo, pois agora nao da.

prometo colocar no máximo até amanhã.

Antes de tudo: eu faço uma bagunça danada nos meus programas

quase nao uso comentarios.

Estou deixando um arquivo ZIP nesse arquivo contem o .HEX e .BAS do TX e do RX

http://media.xpg.com.br/xpg2.0/0/v/i/virtualwander/prog.zip

OBS: vou ter que desenhar o circuito para você, pois nao fiz esse relogio olhando desenho. hehehehehe. é um projeto que pensei em criar, fiz o programa e boa.

mas vou desenhar o circuito para você.

ele usa modulo TX e RX 433Mhz

prefere sem os modulos?

eu utilizo modulo, pois a temperatura que necessito medir fica a uns 10 metros do receptor. e o receptor é apenas monitor, nem relogio ele tem,

pois o relogio é transmitido via RF

Paz e Bem a todos.

[Gabriel Lazarini]

Opa, a ideia de sensor remoto de temperatura me agrada muito!

Pode ser com os módulos sim!

Fico no aguardo!

Um abraço!

[Gabriel Lazarini]

E então? Estou bastante interessado no relógio, mas sem esquema fica impossível pra mim montá-lo...

[Danyeletricista]

Estranho. Aqui abrem todos.

Mas, passe um email aí que eu envio para você.

Oi amigo acho que é isto que estou procurando será que você pode mandar pra mim pois nao consigo abrir o link

[Mulder_Fox]

Oi amigo acho que é isto que estou procurando será que você pode mandar pra mim pois nao consigo abrir o link

Seja bem vindo ao fórum amigo.

Se quiser posso enviar os arquivos do relógio digital por email.

[Venter]

Bom turma, sou novo aqui. programo pic em basic

se quiser ajuda podem me procurar, pois ajudo numa boa.

fiz esse relogio com termometro:

Bom Dia!

Poderia postar aqui o esquema desse relógio com termômetro por favor?

valeu!

Abraços!

[tales_sousa]

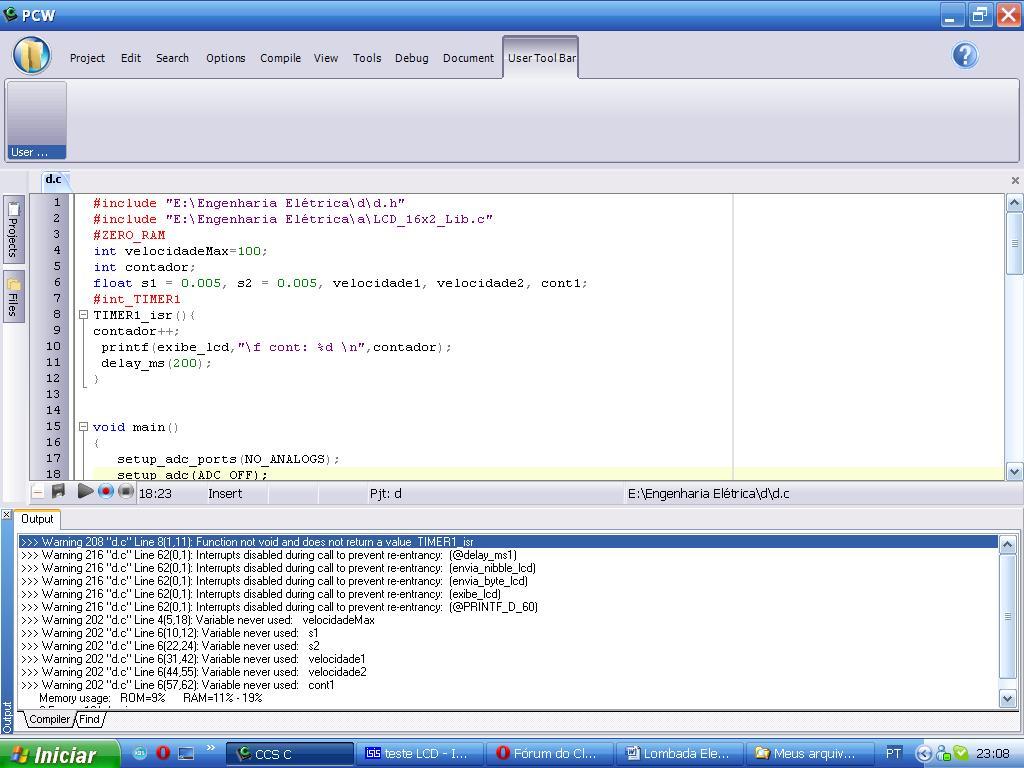

Galera estou tentendo fazer um projeto de uma lombada eletrônica, porém estou com problema na utilização da interrupção TIMER1. Eu estava tentando usar esta interrupção pra fazer a contagem do tempo, porém a interrupção dar erro na hora de compilar. Vou postar o código e o erro pode ser visto na imagem do programa. Quem puder ajudar fico muito grato. Utilizo o CCS C Compiler para compilar o código.

#include <16F877.h>

#device adc=8

#FUSES NOWDT, XT, NOPUT, NOPROTECT, BROWNOUT, NOLVP, NOCPD, NOWRT, NODEBUG

#use delay(clock=4000000)

#include "E:\Engenharia Elétrica\a\LCD_16x2_Lib.c"

#ZERO_RAM

int velocidadeMax=100;

long contador;

float s1 = 0.005, s2 = 0.005, velocidade1, velocidade2, cont1;

#int_TIMER1

TIMER1_isr(){

contador++;

printf(exibe_lcd,"\f cont: %lu \n",contador);

delay_ms(200);

}

void main()

{

setup_adc_ports(NO_ANALOGS);

setup_adc(ADC_OFF);

setup_psp(PSP_DISABLED);

setup_spi(FALSE);

setup_timer_0(RTCC_INTERNAL|RTCC_DIV_1);

setup_timer_1(T1_DISABLED);

setup_timer_2(T2_DIV_BY_16,62,1);

enable_interrupts(INT_TIMER1);

enable_interrupts(GLOBAL);

ini_lcd_16x2(); // Inicializa o LCD.

printf(exibe_lcd,"\fCABRESTOS S/A\n");

delay_ms(1000);

while(TRUE)

{

printf(exibe_lcd,"\f");

if(input(PIN_B4)){ //Passagem no primeiro laço

printf(exibe_lcd,"\f cont: %lu\n",contador);

delay_ms(200);

//printf(exibe_lcd,"\f Laco1 \n");

//delay_ms(200);

// printf(exibe_lcd,"\f");

}

// if(!input(PIN_B5)) {

// cont1=(contador/3600000); //tempo entre o sensor1 e sensor2 em horas

// contador=0;

// velocidade1=s1/cont1;

// printf(exibe_lcd,"\f Velocidade: %.2f \n",velocidade1);

// delay_ms(300);

// }

// if(input(PIN_B1)) {

else{

printf(exibe_lcd,"\f Em construcao \n");

delay_ms(500);

}

}

}

[Felipe Electronic]

Configurou os fuses? usou a diretiva #use deley?

so não coloque pois o compliador ira dar erro em tudo que for rotina de tempo.

abs.

[ALDO GONÇALVES]

Bom dia amigo por acaso voce teria o esquema deste relÓgio com temperatura e pic se posivel me mande o cÓdigo em hex agradeÇo

sou profesor e quero dar este projeto para meus alunos

parabens pelo seu projeto

[rrraphael]

Ola Wander,

tem como voce me passar o esquema eletrico e o codigo fonte de Ckt?

Achei muito bom!

Bom turma, sou novo aqui. programo pic em basic

se quiser ajuda podem me procurar, pois ajudo numa boa.

fiz esse relogio com termometro:

[phckopper]

O colega WanderLG está inativo desde 24/07/2009, há pouco menos de um ano!
