Circuito de Pisca-Pisca Alternado com 2 Lâmpadas ou Driver de LEDs.

[Digão AMD]

Olá Pessoal!

Há bastante tempo não entro aqui no maravilhoso Fórum de Eletrônica do Clube. Estive completamente ausente!

Enfim, estou de volta e com certeza com a antiga e eterna vontade de aprender mais a cada dia! Esse tempo que estive ausente aqui do Forum (quase 2 anos!) é o tempo que tambem tive que deixar minha Eletronica meio de lado!

Mas agora estou de volta com força total...

Lembranças pro amigo Claudomiror.

Agora, já chegando ou melhor voltando a frequentar o forum, já inicio perguntando solucoes aos amigos...hehehe

Gostaria de saber se alguem possui um esquematico de um circuito onde 2 lampadas preferencialmente 110V/220V piscassem alternadamente numa frequencia de 1 vez a cada segundo. Ou lampadas de 12V ou Driver de Leds alto-brilho.

Algum dos amigos poderia dar alguma sugestao?

P.S.: Minha intencao é um circuito simples e pequeno na placa.

Desde já agradeço a todos!

Abração!

[Rodrigo Lange]

É mais ou menus isto que tu qué???

http://www.novaeletronica.net/q/n1/5_projetos/pag.16.html

No site a figura esta animada com o efeito, mas não consegui postar GIF

[kristiano costa]

É mais ou menus isto que tu quer?

http://www.novaeletronica.net/q/n1/5_projetos/pag.16.html

digam você pode adicionar ao projeto monoestável do nosso amigo Rodrigo,um bc548 e um relé;o sinal sai do coletor de qualquer um dos dois transistores e vai para a base do bc548 que terá no seu coletor um relé de duas posições.Assim você poderá usar lâmpadas em 220v ou 110v.Espero ter ajudado!

[Digão AMD]

Pessoal...Obrigado!

Realmente é esse o tipo de circuito que tenho a intencao de construir.

É literalmente um pisca-pisca com 2 lampadas incandescentes (110/220Vac)

Amigo Kristiano Costa, a ideia é show! Só penso que tipo de relé utilizar pra que se consiga obter a alimentacao da bobina pelo pulso gerado pelo pequeno BC548? Utilizo um resistor de 1K na base do transistor e um diodo em paralelo a bobina do relé pra que proteja o transistor contra a corrente reversa gerada quando o rele desarma?

Poderia eu utilizar um rele com 3 contatos ex: NA (Normalmente Aberto) NF Normalmente Fechado) C (comum) e utilizar 2 lampadas no mesmo rele...tipo: uma no NA e outra no NF, pois pelo que penso ao energizar o circuito uma lampada ira se acender quando o rele receber o pulso do BC548 e a mesma vai desligar quando o rele estiver sem energia em sua bobina dessa forma com o rele desarmado a outra lampada irá se acender! Seria isso?

A frequencia das piscadas eu controlo substituindo os capacitores eletroliticos do multivibrador certo? Até que valor eu poderia usar...pra por ex. ter uma piscada a cada segundo ou pouco mais que isso?

Desculpe o bombardeio de questoes...mas fico bastante agradecido pela ajuda de vocês!

Grande Abraço.

Rodrigo Costa.

[xyko-2020]

Amigos, o circuito acima é um multivibrador ASTÁVEL e não monoestável. Monoestável, como o nome diz (mono) só dispara 1 pulso.

http://www.sabereletronica.com.br/secoes/leitura/227

http://pt.wikipedia.org/wiki/Ast%C3%A1vel

[Digão AMD]

Caro soschip...

Se eu entendi seu comentario...você quer dizer que o circuito precisa ser monoestavel?

Eu pensei em utilizar o circuito do jeito que esta mas só utilizar a saida de um dos dois transistores com o rele (ideia dada pelo amigo Kristiano Costa) porque o rele vai abrir e fechar indefinidamente e como o rele possui o NA NF e C eu não precisaria utilizar as "duas bandas"do circuito para fazer que 2 lampadas pisquem em alternancia...foi o que pensei em fazer:confused:

Grande abraço.

R.Costa.

[xyko-2020]

Amigo... só corrigi o nome do circuito.

[Digão AMD]

valeu!

[Digão AMD]

Olá Pessoal!

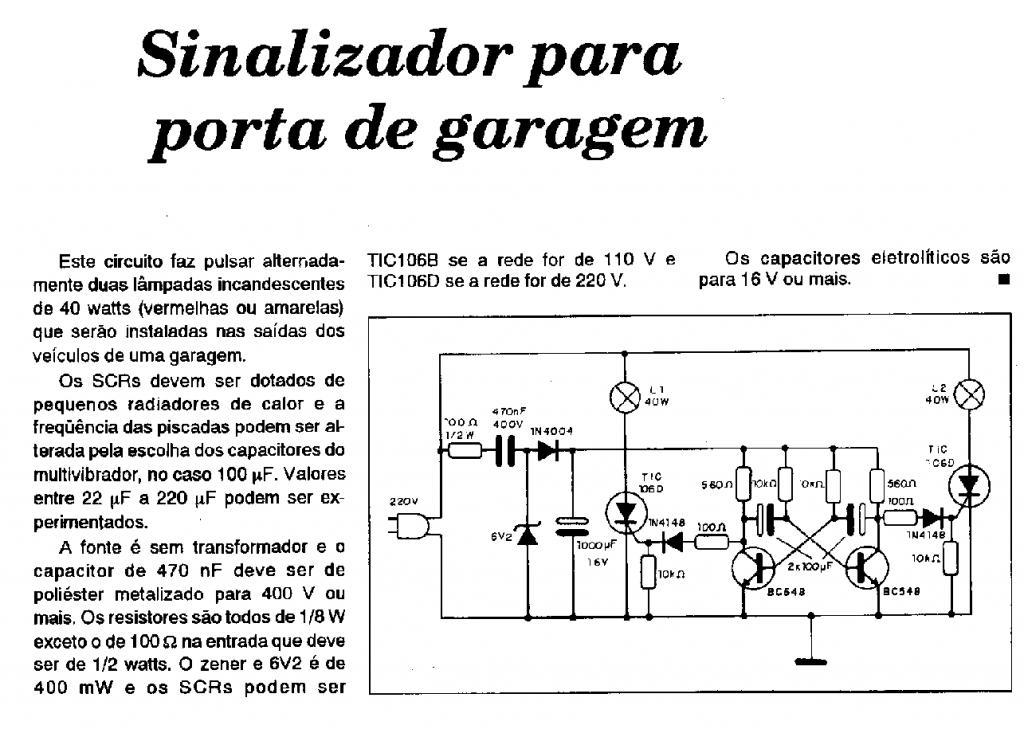

Depois de analisar os circuitos que mais se encaixam pro que eu desejo fazer, encontrei este abaixo que diz fazer 2 lampadas incandescentes piscarem alternadamente. O que vocês pensam sobre o circuito? Pode trabalhar caso montado do jeito que mostra o diagrama?
