Como aumentar a tensão, sem transformador. Dá?


User Z

Posts recomendados

  • Membro VIP
Postado
Pessoal, tava querendo saber...

Será que tem algum modo de aumentar a tensão sem usar transformadores?

Sem pestanejar a resposta é sim! Agora depende para que você quer esse aumento de tensão, é para polarização, é para AC, para DC, de e para quais tensões e quais as potências envolvidas??

Uma maneira simples de elevar a tensão para se conseguir um nível DC elevado, até mesmo de Kilo Volts são os triplicadores de tensão ou Multiplicadores de tensão ou Nplicadores de tensão, feitos a base de capacitores e diodos somente...

Outras maneiras, como até já foi citado, é o uso de indutores (não necessariamente operados como transformadores) (por exemplo a bobina do automóvel, a máquina de dar choque etc...)

Sendo mais específico na pergunta, por exemplo citando de que tensão AC ou DC pretendes sair para se conseguir qual tensão AC ou DC e com qual corrente, melhores respostas aparecerão...

Abraço...

Postado

Que legal!

não conhecia esses!

Em que se baseiam esses Multiplicadores de tensão? Como funcionam?

Existem várias maneiras de funcionamento ou a maioria se baseia no mesmo principio?

Fiquei ainda mais curioso em amplificar c.c., coisa que nem uma bobina faria!

valeu!!!

Postado

Hum...

Melhorou bastante, tinha até me perdido no outro circuito:D

Mas, aquele simbolo que está do lado esquerdo é algum tipo de transformador/bobina, ou outra coisa com simbolo parecido?

Postado

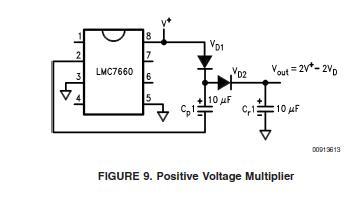

Sim, aquele símbolo à esquerda é um tranformador. Para aumentar uma tensão DC, sem transformador, tem um CI, o LMC7660 que pode ser usado para isto:

Este circuito consta na folha de dados deste CI:

Mas, existe a limitação de corrente.


Postado

Não, este CI possui dentro dele transistores que funcionam como chaves, as quais são abertas e fechadas de forma a fazer com os capacitores sejam polarizados numa sequência tal que produz o aumento da tensão.

Postado

Não, este CI possui dentro dele transistores que funcionam como chaves, as quais são abertas e fechadas de forma a fazer com os capacitores sejam polarizados numa sequência tal que produz o aumento da tensão.

So complementando o que o amigo mulder_fox disse, esse CI ira carregar esses capacitores em serie e os descarregara em paralelo porduzindo essa elevação de tensão.

  • Membro VIP
Postado

O CI é meramente um oscilador, em uma frequência elevada.. Se você quiser descobrir como trabalha um dobrador de tensão imagine uma onda quadrada variando de 0 a 10 Volts entre os pinos 2 e 8 do CI. Imagine o que acontece com cada capacitor nas duas situações da onda quadrada:

1) Pino 2 = zero Volts => ambos os capacitores se carregarão com cerca de 10 Volts, (considerando os diodos como ideais, para simplificar)

2) No momento da comutação do pino 2 para +10 Volts, o lado positivo do primeiro capacitor subirá para 10 Volts acima da tensão do pino 2 (que é de + 10 Volts), passando pelo diodo D2 e carregando o capacitor de saída com mais 10 Volts além daqueles 10 Volts que ele já tinha, totalizando 20 Volts em cima do capacitor de saída... Com uma forma de onda de 10 Volts pico-a-pico..

Por isso dobrador...

Claro que a tensão não fica exatamente o dobro, pois em cada caso há que se desconsiderar as quedas nos diodos e na própria saída do CI..

Abraço...

Postado

Excelente explicação pessoal! Varios capacitores forçando em série!

E, tipo, Isso em eficiencia ganharia ou perderia de um transformador?

E... os capacitores são recarregados, depois que já saiu um pouco de corrente pela saída, né? Desse jeito, a tensão da saída fica meio inconstante/oscilante?

Os capacitores são recarregados a chegar na metade da carga, depois ou antes disso? Qual costuma ser a tolerancia na tensão de saída?

Existem outros modos de fazer isso? Tô gostando do tema!:D

  • Membro VIP
Postado

Um outro exemplo de CI que tem um dobrador + um inversor é o popular (e barato) MAX232, muito usado para criar uma tensão positiva e outra negativa em comunicação serial RS232.

http://www.datasheetcatalog.com/datasheets_pdf/M/A/X/2/MAX232.shtml


É preciso ressaltar que estes circuitos só podem alimentar outros de baixa corrente (alguns miliamperes).

  • Membro VIP
Postado
Excelente explicação pessoal! Varios capacitores forçando em série!

E, tipo, Isso em eficiencia ganharia ou perderia de um transformador?

E... os capacitores são recarregados, depois que já saiu um pouco de corrente pela saída, né? Desse jeito, a tensão da saída fica meio inconstante/oscilante?

Os capacitores são recarregados a chegar na metade da carga, depois ou antes disso? Qual costuma ser a tolerancia na tensão de saída?

A eficiência de um circuito desse tipo é inferior aquela de um transformador, bem como as correntes que se pode sacar desse tipo de circuito não são as melhores, ou maiores... Serve muito bem para se "criar" uma tensão adicional, ou maior, ou simétrica, para resolver pequenas aplicações, geralmente com correntes bem abaixo de 1 Ampere..

A instabilidade da tensão, assim sem nenhum controle adicional, é diretamente proporcional ao carregamento. Maior o carregamento, maior a instabilidade e maior a tensão de ondulação..

Nem pense em fontes de alta potência com isso dai não...

Abraço...

  • 2 meses depois...
Postado

esse principio é usado no conversor boost, mas somente coloca lo em serie não resolve, é preciso de um elemento chaveador, de modo que a tensão gerada pela FCEM (força contra eletromotriz) do indutor se some a tensão da fonte, aumentando a!

o capacitor tem a função de armazenar essa tensão enquanto o elemento chaveador permanece no corte, mantendo assim um nivel constante do sinal!

abs.

Postado

Olá

Aproveito o tópico, pois ia abrir um para pôr a minha dúvida, para perguntar sobre o funcionamento desse triplicador e quaduplicador de tensão.

O esquema é este:


Por que no primeiro quarto de ciclo da tensão de entrada apenas o capacitor C1 se carrega, e não o C3 já que D1 e D3 conduzem? O mesmo vale para a polaridade inversa. Por que só o C2 se carrega e não o C4 no terceiro quarto de ciclo, se D2 e D4 conduzem?

Eu consigo entender o funcionamento do circuito no restante do processo. Mas não entendo o que limita as cargas dos capacitores nos instantes iniciais. Espero que alguém me responda, pois já tentei entender de várias formas. É algum conceito que me falta, ou a melhor compreensão de conceitos que já tenho, que me impede de entender.

Abs.
