Amplificador Com TIP 105 esquema

[Kaducxc]

galera me ajuda!!!!! eu to procurando faz muito tempo por um amplificador com tip 105, montei algumas caixas e agora preciso de amplificador e nao quero gastar muito eu to com 7 caixas sendo 3 de graves 2 de medio e 2 de agudos.

as de graves eu penço em montar um amplificador para cada uma e tava querendo um de 12volts com o tip 105 ou algum que ficaria em conta eu precizo de +- ums 70 w rms 5 saidas

[BCP]

Colega Kaducxc, amplificadores transistorizados com alimentação de 12V e nesta faixa de potência, são muito difíceis de achar!, seria mais barato você procurar por módulos automotivos...

Aguarde outras dicas!...

[Kaducxc]

Ah sim, mais voce tem algum esquema com o Tip 105 ou um TDA sendo 12 volts?

[BCP]

O TDA2050 é muito utilizado em conjuntos de som para PC, mas esta longe da potência que você deseja!...

http://www.datasheetcatalog.org/datasheet/stmicroelectronics/1461.pdf

O TDA7375 já é voltado para aparelhos de som em carros...

http://www.datasheetcatalog.org/datasheets/208/378873_DS.pdf

O TDA8571J na mesma categoria do de cima porém mais potente...

http://www.datasheetcatalog.org/datasheet/philips/TDA8571J.pdf

Só lembrei destes!, espero que ajude...

Aguarde outras indicações!...

[cleimar.ard]

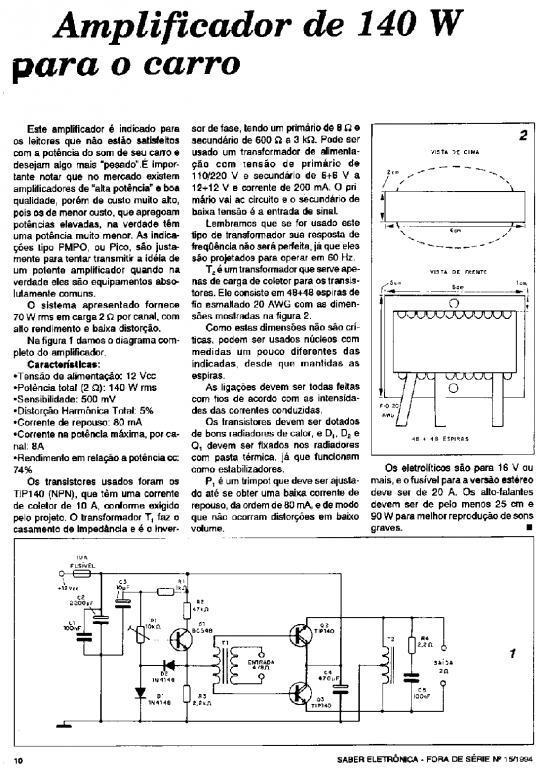

Tenta esse, quando eu tiver tempo de sobra vou tentar também, boa sorte

[Kaducxc]

beleza,, vou fazer ele na segunda.. mais uma coisa se eu colocar mais 2 Tips 140 para ficar com 4 eu vou terei aumento na potencia ou fica na mesma ?

[cleimar.ard]

Acho que não vai mudar, para isso precisaria de uma tensão maior que 12V, eu já queria ter montado esse semana passada mas na loja estava em falta os TIP140 e o vendendor queria empurrar uns de 7 reais cada, daí deixei para depois. boa sorte.

[poseidon22]

vai ser bem difícil mesmo 12v ~70W

o que eu ja fiz foi com o TDA 7294 e com o LM3886 + nenhum em 12v eu conheço um com Tip 120 e com o 125 + e de 40V =/

[Kaducxc]

Eu fiz o esquema ai por altos mais num deu nada.. eu queria saber tipo co ligar cada componente sendo nos transistores... base coletor e emissor

alguem ai poda me da uma luz?

[BCP]

Colega Kaducxc, é só abrir o datasheet dos transistores que você verifica qual terminal é base, coletor e emissor...

Para o BC548 o datasheet é este:

http://www.datasheetcatalog.org/datasheet/fairchild/BC548.pdf

Para o TIP140 é este abaixo:

http://www.datasheetcatalog.org/datasheet/stmicroelectronics/4132.pdf

Espero que ajude!...

[poseidon22]

Alô!!!

td bem?

eu tava dando uma pesquisada e encontrei o TDA 2004 Estereofonico(2xmodo embutido) tem 20W manda 4 desse em série ja tem seus 80W(4Ohms) em 12V em 4 saidas é uma boa solução, pra facilitar o plug de entrada você faz o Gnd comun nos 4 e manda Left prum 2x amplis e right pros outros 2.

Essa seria a saida + efical pra 12V

abç

[cleimar.ard]

Que bom se fosse tudo tão fácil .

[julianocm09]

Fala ai pesoal to aqui para ver se posso ajudar fiz uma pcb aqui com 6 tip 140 ta neste link

http://www.4shared.com/photo/r3vXuhoE/modulo_de_som_automotivo_6tip_.html

nao sei fazer muito bem mat ta ai creio que vai fucionar e junto com meu gerador automotivo vocês pode tirar o máximo do som automotivo sem gastar a bateria do seu carro.
