Adaptar Sensor de pressao em display

[cesarlg]

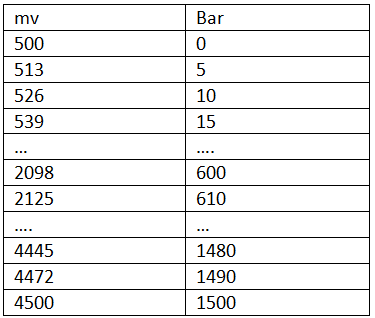

Ola galera. venho hj com a necessidade de criar um circuito onde eu possa converter uma determinada milivoltagem vinda de um sensor de pressao e transcreve-la num display de led de 7 segmentos, mas no valor de BAR. em anexo uma tabela abreviada da mV versus BAR. é possivel realizar isso com ci comuns? sem uso de microcontrolador PIC ou similares.

aguardo ajuda. toda ideia seria bem vinda

[Visitante]

bom cara, acho que da pra montar com CIs mais comuns sim ...

podemos pensar algo em torno de um conversor A/D...

montar alguns filtros para ajustar mudanças bruscas de pressão ...

um decodificador para os displays e os proprios displays 7 segmentos...

só não me arrisco em montar um circuito, porque provavelmente eu passaria algumas informações erradas ... principalmente por causa da parte dos filtros ...

[cesarlg]

obrigado por prontificar-se.

antes de reparar bem na tabela tinha pensado em algo em modificar a milivoltagem e jogar na entrada do icl7107 usado projetos de voltimetros, que joga em display de 7seg led. como sou iniciante ja nao sei mais kk

aguardo ideiais .

[Zin]

Você pode fazer com CIs discretos, mas este ajuste de escala seria trabalhoso demais.

Com microcontrolador é bem simples, basta escolher um com ADC e programar esta conversão.

[Israel Felipe]

Como o amigo disse acima, eu tambem recomendo um microcontrolador, por ex o PIC16F876 .. em um unico chip você teria praticamente tudo que precisa, e a conversão de escala seria por software, e com uma otima precisão ...

Abraços

[Paulo Thomazelli]

Concordo... com um 16F876A você faz tudo, pode até usar um LCD que é bam mais pratico do que o 7Seg, a na ser que seja necessária a visualização a longa distancia, mas amigo... que sensor é esse que le 1500 bar? é isso mesmo 1500 bar? uauuuu rsrs

[Felipe Electronic]

Você pode fazer com CIs discretos, mas este ajuste de escala seria trabalhoso demais.

Com microcontrolador é bem simples, basta escolher um com ADC e programar esta conversão.

tabéla é linear variando 13mV a cada 5 bar, daria pra fazer a conversão utilizando amplificadores operacionais, antes de um conversor A/D e o resultado seja exibido em display de 7 segmentos, o inconveniente ai será fazer o ajuste decimal para a leitura da pressão. além de uma multiplicação digital seria interessante (porém trabalhoso de achar) um CI com uma ULA pronta para que você possa fazer a regra de três para efetuar a conversao de escala.

De resto decodificadores 4511 para formatar o resultado para exibição em LCD.

Abs.

[cesarlg]

ola galera .. então respondendo ao amigo THOMAZELLI, é um sensor especifico para teste de bicos injetores de motores a diesel. mas em geral a faixa maxima usada é de 400bar.mas mede a 1500bar.kk

ja de inicio imaginei q os pics seriam o melhor indicado, mas nao sei utiliza-los nem os equipamentos.

aproveitando a ideia q o felipe nos da: alguma ideias em cima disso? o q penso a principio é como fazer pois inicia-se em 500mv=0 (ex. 513mv=5bar logo imagino 10bar = 1026mv) e nao é assim,kk.

me corijam se tiver errado: teria q diminuir essa milivoltagem proporcional e depois transcrever em bar.? ( ex.513mv para 5mv, 526= 10mv .... ai usar um voltimetro com escala 5v.)acho q to voando ja kkkk e nao nao sei como ficaria a exatidao do circuito.

aguardo

[cesarlg]

mais algo?

[Zin]

tabéla é linear variando 13mV a cada 5 bar, daria pra fazer a conversão utilizando amplificadores operacionais, antes de um conversor A/D e o resultado seja exibido em display de 7 segmentos, o inconveniente ai será fazer o ajuste decimal para a leitura da pressão. além de uma multiplicação digital seria interessante (porém trabalhoso de achar) um CI com uma ULA pronta para que você possa fazer a regra de três para efetuar a conversao de escala.

De resto decodificadores 4511 para formatar o resultado para exibição em LCD.

Abs.

Poderia sim, até fazer com TTLs esta conversão, mas seria contraproducente, você não acha?

Um pic simples com adc, faria a conversão e já o multiplex do display de 7 segmentos.

[Felipe Electronic]

Poderia sim, até fazer com TTLs esta conversão, mas seria contraproducente, você não acha?

Fiquei pensando no multiplicador digital com 74xxxx kkkkkk.

Ai que está o autor do tópico não quer usar MCU...acho que ele quer ter o trabalho mesmo de fazer na mão.

Bem vamos aguardar o que ele prefere.

Abs.

[Paulo Thomazelli]

Nossa, que sensor heim rsrs! se puder postar o código ou onde vende seria bastante interessante.

Sobre como mostrar num display, é muito simples com um 16F876A para mostrar num lcd, se o problema for programação, poço até fazer um código para você em basic, eu uso bastante sensor de temperatura e pressão, funciona super bem. Os de pressao que uso a escala vai de 0.2 ~ 4.7vcc na saída. Sem contar que a placa vai ficar bem inxuta.

[Felipe Electronic]

Seria esse sensor de pressão aqueles MPX da motorola? Ou mesmo sensores MAP usados em veículos para medida de pressão absoluta de coletor?

Abs.

[Zin]

Fiquei pensando no multiplicador digital com 74xxxx kkkkkk.

Ai que está o autor do tópico não quer usar MCU...acho que ele quer ter o trabalho mesmo de fazer na mão.

Bem vamos aguardar o que ele prefere.

Abs.

Viu a sorte que temos, hoje em dia?

Projetar com os 74xx é o de menos, o duro é montar a PCI e fazê-la funcionar, ruídos e toda a lei de Murphy envolvida.

[Felipe Electronic]

Projetar com os 74xx é o de menos, o duro é montar a PCI e fazê-la funcionar, ruídos e toda a lei de Murphy envolvida.

Por um lado é verdade mas por outro apanhar la atras com a informática a lenha ajuda e muito quando temos as facilidades como essas a disposição ...(e viva as FPGAS )

Bem agora so falta o dono do tópico se decidir o que vai fazer...Ahh tai pensei algo legal se ele não quiser usar microcontroladores e fazer uma escala de leds uma ideia com oLM3914 seria muito interessante.

Abs.

[cesarlg]

ola galera. fico feliz pela discussao do tema. seguinte. preciso do display pois a leitura é essencial neste procedimento ao qual será usado e o q piora o caso q a precisao, nao posso fugir dos +-3 bar de diferença ao real. o lm3914 ja terei q usar pois uma parte do teste e ver a estanquidade do bico e ai entra esse circuitinho.. qt se decidir aos TTLs ou Pic. terei q fazer em TTl pois meu conhecimento em pics é nulo e nem tenho aparato. vou ter q começar a ler sobre isso. se quiserem ja me dar dicas sobre pic. aceito.

se acaso nao encontre solução mais medieval kkkkk, vou verificar alguem q face p mim em pic

[Dani piresk]

Qual o modelo do sensor?

[cesarlg]

desculpe mas nao tenho essa info. tenho q verificar. mas é em cima da tabela q postei. se axarem necessario passo a tabela integral, t+

[cesarlg]

ola pessoal.. como era de se esperar ainda nao consegui solução. kk

estava pensando algo. mas claro talves loucura minha. só to tentando achar algo sem PIC. seguinte: utilizar o tl 494 para gerar pulsos em cima da tensão recebida, e depois desses pulsos converter novamente em tensão diferenciada para jogar em um icl 7107.onde 513mv>tl494>pulso>xxx>50mv>5bar. só q nao entendo sobre esse tl. qm o conhece bem pode dar uma dica.

aguardo

[cesarlg]

nada gente

[cesarlg]

hj venho com uma pré solução.. no site de newton braga http://www.newtoncbraga.com.br/index.php/artigos/54-dicas/4900-art648.html

surgiu um circuito figura 4 exatamente do q preciso. fiquei em duvida em nessas questoes:

qual amplificador posso substituir pelo mc33272, nao encontrei ele para comprar

sobre alterar a alimentaçao para 12V como calcular novos valores de resistores

R7 seria o q?
