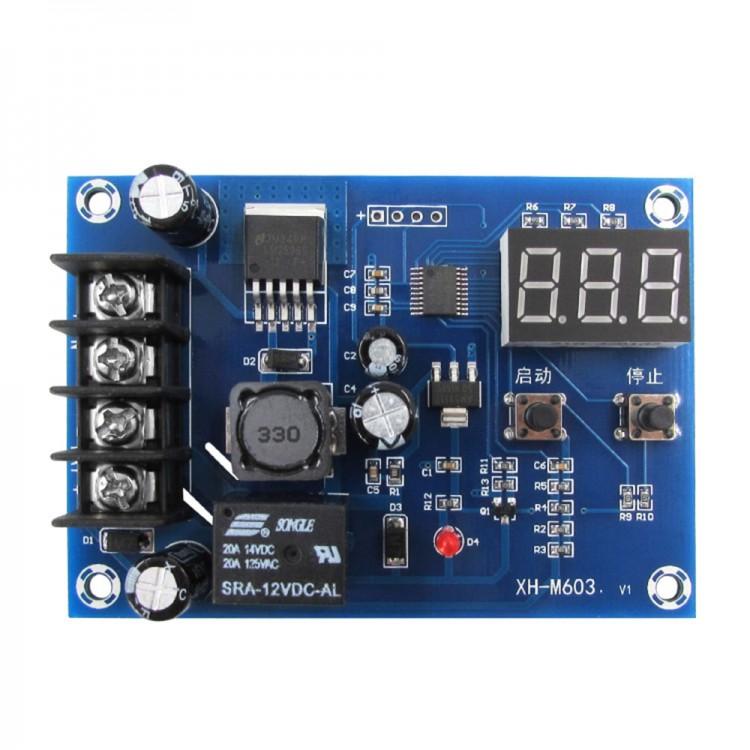

  1. Fiz um circuito bem simples com o 2N2222, o TL431 e um relé de 12v que liga a carga quando chega num limite (mínimo), e religa quando atinge outro limite (máximo) pré definido por um trimpot, para trabalhar com uma bateria de 12v. Ainda não testei na prática, mas simulado funcionou bem. Também comprei este módulo, mas também não testei.
  2. @albert_emule Realmente você explicando é bem esclarecedor. Consegui bastante com suas informações. Muito obrigado amigo. Como venho aprendendo de forma empírica, tenho pincelado informações, agregando com alguns estudos, entretanto, desta forma acabo patinando quando chego numa parte do conhecimento que pulei. Tem apenas uns meses que estou trilhando o caminho da elétrica e agora mesclando com a eletromecânica. Agradeço mais uma vez a você e a amiga @Isadora Ferraz pela paciência, tempo e disposição para ajudar. Grande ideia @Isadora Ferraz vem ao encontro dos meus pensamentos. Posso desenvolver uma represa (sem danos ambientais) suficiente para canalizar a saída para a força motriz. Como tenciono um sistema compacto, posso até remove-lo quando quiser. Basta fechar o registro de saída e remover o equipamento. A questão do motor para fazer isto é outra história. O projeto do amigo @albert_emule me servirá para enquanto estiver carregando, desligar o sistema para além de não sobrecarregar a bateria, liberar o sistema para rodar livre, sem o peso da carga. Estou no caminho? Até semana que vem estou no Rio de Janeiro. Retornando para a montanha no dia 3. Então, vou efetivamente arregaçar as mangas e calçar as galochas...rs Ansioso para ver os resultados obtidos. Quase comprei uma máquina de lavar no ferro-velho...kkk Mas estou sem ferramentas para o desmanche, vim de bus e lá só tenho moto. Com certeza depois deste protótipo vou embarcar nesta sua ideia Albert. Como já disse, havia visto alguns desses videos sobre maq.de lavar x geradores, contudo com desdem. Agora, com sua informação fiquei mais convencido. Eles chegaram alterar os fios das bobinas? adicionado 13 minutos depois Inclusive Albert se puder, até o meio da semana que vem, me adiantar os componentes do seu circuito, vejo se compro aqui, pois lá na região não existem lojas desses materiais.
  3. @Isadora Ferraz @albert_emule Nem vou mencionar as curiosas indagações do anúncio do mercado livre...rs eu mesmo já devo ter contribuído com mts risos. A medida VA vale para corrente alternada apenas? seria tensão x corrente aparente? Me daria uma estimativa da potencia (watts) suportada pelo autotransformador? Encontro nos anúncios sempre de 110v para 220v ou vice-versa, com os valores de VA (voltampere). Como funcionaria se tivesse os 60VCA e quisesse os 110VCC, considerando que a capacidade suportada seria dada pelo VA? Por favor não achem curiosas minha ignorância...rs adicionado 14 minutos depois @albert_emule O uso do seu circuito estaria condicionado a corrente gerada? Se em hipótese eu obtiver 60VCA com uma corrente de 2A, cerca de 120W com o gerador (milagres acontecem...rs) e quiser carregar uma bateria de 12V/12Ah ele funcionaria igualmente?
  4. Sim! Já havia visto este vídeo. Inclusive o rapaz do outro que nossa amiga@Isadora Ferraz indicou, da inventos tube, tem farto material, independente da didática e do cunho comercial que ele acabou adotando. Talvez para frente seja uma boa opção. Quem sabe com uma roda Pelton? No momento vou usar uma roda de bicicleta mesmo, adaptada em roda d"água, para com uma polia gerar o rotor. Algo simples, compacto e prático. Servindo mais ao proposito de abarcar conhecimento e testa-los na pratica. Se carregar o celular já ganhei, pois desta forma ganho o mundo e a amizade de vcs @albert_emule e @Isadora Ferraz que com boa vontade e sabedoria compartilham conhecimentos. adicionado 18 minutos depois Acho que um dos segredos está no estator (qtd de bobinas x espiras x bitola dos fios). Eu aproveitei os fios de um ventilador de teto (27AWG finos para uma corrente alta). 150 voltas com 3 fios enrolados juntos para tentar elevar a geração desta corrente, num conjunto de 12 bobinas com núcleo que vou ligar trifásico para tentar diminuir o peso sob carga. E o rotor com 12 grupos de imãs de neodímio. Vamos ver no que vai dar. adicionado 33 minutos depois @Isadora Ferraz Estudei os multiplicadores de tensão no site https://www.newtoncbraga.com.br/ Lá o prof assinala o uso de resistores para a proteção dos diodos. No vídeo que você postou usa-se super capacitores. Há a necessidades destes? Como dimensionaria os componentes? Creio que a corrente se perde na proporção da multiplicação da tensão. Não é isso? Hipoteticamente teorizo produzir uma alta tensão com baixa corrente. Por isto, tvz um regulador dessa tensão.
  5. Mas nada como o cheiro e o bailar das chamas queimando (politicamente incorreto, entretanto mais poético). Com certeza aquecimento solar será um passo próximo; já faço uso solar, com inversor de tensão, para geração de energia. Estava estudando agora mesmo sobre multiplicadores de tensão. Pode me dizer algo na pratica? Sobre o autotransformador ainda não estou neste nível, tenho de pesquisar mais e logicamente ter os valores exatos obtidos, mas de antemão parece me que há limitação dos valores comercializados. Teria de pensar em algo personalizado?
  6. Porque da inveja @Isadora Ferraz ? Tudo, mts vezes, é uma questão de escolhas. Em outras, temos de trabalhar conforme as circunstancias se apresentam. Posso lhe dizer que a falta da rede elétrica, para mim, abriu novas possibilidades e conhecimentos. Minhas indagações, ainda são baseadas em suposições. Estou tentando me adiantar aos fatos que se apresentarem, para assim, saber que rumo tomar diante das necessidades. Ainda estou montando o gerador e como disponho de pouco conhecimento, materiais e ferramentas à disposição, não sei exatamente o resultado que vou obter. Está sendo tentativa e erro. Sua sugestão também é muito apreciada. Sem dúvida a minimização das perdas é algo preponderante. A otimização dos recursos naturais e renováveis é o desejo. Contudo, dispor das ferramentas para a geração de energia não é suficiente. Preciso abarcar outros conhecimentos para chegar ao produto final: autossuficiência energética, limpa e renovável. Os 60V mencionados foi hipotético, mas claro que dispondo deste valor, e na utilização direta, o uso de transformador é muito adequado. Sua ideia é acertadíssima. Inclusive já andei estudando sobre trafos, mas infelizmente os dois que disponho são sem derivação central, o que me obrigaria o uso de CIs própios, como o IRS2453(1)D para um circuito inversor fullbridge. Não sei se é esta luz que você viu. Qualquer assertiva será muito apreciada. Obrigado e abç adicionado 9 minutos depois P.S. Não conheço muito bem os autotransformadores. Vou pesquisar depois de cortar lenha para o fogão e a lareira...rs adicionado 43 minutos depois De forma simplória: O autotransformador dispõem de uma única bobina, podendo elevar ou reduzir uma tensão. Só ainda não sei como funciona estes valores de entrada e saída.
  7. Lamento pela ausência dos elementos naturais para você empreender seus conhecimentos @albert_emule . Eu por minha vez, disponho dos recursos naturais em abundancia, mas tenho de correr atrás do conhecimento, para poder aproveita-los, e mts vezes falta mesmo o recurso financeiro para empreende-los. Depois posto as fotos do projeto do meu gerador, para sua apreciação. Com certeza vou aproveitar suas observações, se você assim o permitir. Ainda mais que meus conhecimentos em eletrônica são muito parcos. Disponho de água em abundancia, o ano todo, e, como o material disponível está mais fácil para hidrelétrica, estou optando para esta forma, mas pretendo experimentar o eólico para abarcar também esta fonte. Ainda mais, porque não disponho de rede elétrica na minha casa. O mosfet do seu projeto é o 3102? A foto não está muito nítida. Obs.: as especificações da minha bateria recomenda 13,65 V de carga máxima.
  8. Muito obrigado @albert_emule Completo e elucidativo. Valeu mesmo. Estou montando um protótipo, mas estou usando fios finos 27 AWG, enrolados triplamente para tentar aumentar a corrente produzida. Entretanto não acredito conseguir uma corrente alta. Só vou ter certeza quando começar os testes. Estou me antecipando para ter opções. Já fiz trifásico para ter opções. Vou estudar com calma o material que me enviastes. Qualquer dúvida abuso em lhe arguir. Abç amigo adicionado 15 minutos depois @albert_emule O seu processo é bem mais simples e barato. Uma vez que elimina o uso do regulador de moto. Você já está usando-o? Qual potencia seu gerador produz em média? O mosfet chega esquentar muito? No seu processo, o uso das lampadas (até 3 por corrente a dissipar), como no reg.de moto, também vale? As lâmpadas são ligadas em paralelo, se precisar de mais de uma?
  9. Sim @albert_emule imãs permanente. Gostei dessa sua sugestão. Fácil e acessível. Saberia me dizer a faixa de trabalho de um Regulador / retificador de tensão. Sei que sua função é regular, estabilizar e converter a energia produzida pelo alternador para a bateria. Imagino que entregue 12V, mas não sei a capacidade de entrada e com quantas fases trabalha. De qualquer forma obrigado também.
  10. @Isadora Ferraz Entendi e obrigado pelo caminho. É Trifásico. Vou estudar o uso de trafo.
  11. Alguém pode me esclarecer. Estou construindo um gerador elétrico para trabalhar numa roda d'água. Ainda não sei qual será sua tensão ou corrente de saída. Mas supondo que eu tenha uma saída de 60V e queira reduzir para uns 24V, Posso reduzir esta tensão apenas com resistores, num divisor de tensão? No caso positivo, qual a fórmula para definir a potencia destes resistores? Valeu!
  12. @Lucca Rodrigues A dúvida mesmo veio em decorrência dos painéis solares. Como tenho alguns de baixa potência (6V/ 1W e 6V/ 3W), estava analisando quais seriam os melhores arranjos (série ou paralelo) para otimização dos carregamentos destas baterias, e, das 18650 com TP4056. Para a estacionária de 12Ah tenho um painel de 12V/ 20W. Vou estudar mais sobre tensão e corrente, mas já me ajudou muito seus esclarecimentos.
  13. @Lucca Rodrigues @Gu1426 Obrigado pelos esclarecimentos. Estou indo para um lugar sem rede elétrica. Minha fonte será através de baterias, carregadas por meios alternativos (solar, eólica, hidrelétrica...). Como tenho diversos tipos de baterias, estou procurando reunir informações para ajustar às condições. @Lucca Rodrigues Mencionei 100mA em se tratando de NiCd e NiMh, mas já estudei que estes tipos de baterias têm uma taxa de eficiência maior, quando carregadas em 1C (91%)[carga rápida] contra os 0,1C (71%)[carga lenta]. Entretanto, não sei como reagiram diante dos diferentes modos de carga e meios. @Gu1426 Estarei usando como fonte principal bateria 12V/12Ah e reguladores de tensão e corrente, steps up-down etc... Se tiverem mais alguma informação ou indicação de conteúdo será bem apreciado. Vleu
  14. Boa tarde amigos, Será que poderiam me tirar uma dúvida sobre carregamento de baterias? Se eu conectar 3 baterias de 1,2V/ 1000mA em Paralelo, vou ter 1,2V/ 3000mA. Para carregar este conjunto vou precisar de pelo menos uns 2V e 3A, certo? Se ligar este mesmo conjunto em série. Vou ter 3,6V/1000mA. para carrega-las preciso de uns 6V/1A? Uma corrente de 100mAh com uns 6V da fonte vai levar aproximadamente 10 horas para carregar as baterias em série, e, estando elas ligadas em paralelo devo levar 30 horas para carrega-las? Desde já agradeço se puderem me explicar. Abraços
  15. @aphawk Por favor caro amigo, se explique para que eu possa absorver do vosso conhecimento e elevar o meu saber. Grato
  16. @Isadora Ferraz Agradeço a ajuda e sugestão. Estudei que o uso de resistores nestas condições está ligado ao funcionamento do transistor, conforme aplicação pretendida. O problema da corrente foi resolvido com a alteração do KSE350 pelo B772. Sobre a fonte do projeto, me desculpe o lapso. Foi encontrado no YouTube e não havia solicitação dos créditos, mas se for imprescindível posso postar, caso contrário, pode fechar o tópico. Abç
  17. Por favor se alguém puder me ajudar. Fiz este circuito carregador, mas usei um 4560 no lugar do LM358 e o KSE350 no lugar do D772. Está funcionando bem, mas a corrente está baixa, cerca de 250mA. Estou usando uma fonte regulada de 3A e não o USB. Gostaria de poder elevar a corrente para perto de 1A. Sei que o KSE350 só pode me dar 500mA, poderia trocar pelo 8550 (1.5A) ou outro PNP, mas gostaria de saber se é o resistor de 470 ohms que está me limitando a corrente em 250mA. Agradeço o auxilio e aprendizado.
  18. @Renato.88 Moro num lugar sem rede elétrica. Estou aprendendo usar baterias como fonte. Já tenho este lm317 montado com amperimetro e voltimetro. Iria comprar o tip42 para aumentar a corrente. Não posso gastar muito. Qual seria sua sugestão para regulagem de 1,5v a .~ 30v de 3A.?
  19. @Renato.88 Obrigado meu amigo pela luz. Mais uma dúvida: Se eu ligar um celular, usando apenas uma das portas, o próprio celular vai definir a carga (tensão e corrente) considerando a regulagem em 5v, ou vou precisar fazer ajuste para definir a corrente?
  20. Olá ! Posso ter 2 portas USB 5V (paralelo) usando como fonte uma bateria 12v / 12Ah e um regulador com LM317 e um TIP 42 para aumento de corrente? Esta corrente será dividida igualmente entre as 2 portas? Se colocar uma resistência em série numa das portas diminuo a corrente nesta porta, sem alterar a tensão? Valeu
  21. Claro. Mas preciso entender o processo se quero utilizá- lo. Tô aqui lembrando que pouco meses atrás eu nem sabia segurar direito um ferro de solda.rsrs Aqui a professora é você.

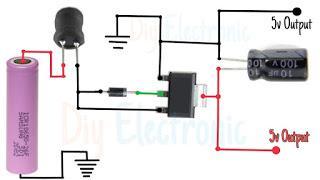

  22. Aqui tá abrindo normal. Se você quiser tentar pelo modelo é: CTH8003PS-T52. Pelo que pude perceber seria necessário uma entrada pwm no gate do mosfet para provocar o aumento de tensão, através de modulação cíclica. Vi estas modulações através de amp op, 555 e alguma coisa com transistores.
  23. @Isadora Ferraz Veja o que achei...https://html.alldatasheet.com/html-pdf/822155/CTMICRO/CTH8003PS-T52/300/1/CTH8003PS-T52.html Na verdade aquele transistor do circuito que postei é um mosfet. Me parece que um tipo especial. Seria possível? Assim como este outro deste circuito. https://br.mouser.com/Semiconductors/Discrete-Semiconductors/Transistors/MOSFET/Datasheets/_/N-awhng?keyword=8805. Também um mosfet p.s desculpe foi imagem demais e não consegui retirar
