@Math.Pi Aparece msg dizendo que não foi possível restaurar tvz devido a antivírus. Mas eu o desabilitei. adicionado 7 minutos depois @FlavioZB Vou tentar um adaptador wireless externo. Se conseguir eu baixo o app São gdes para o meu celular. Qual versão você baixou? adicionado 57 minutos depois @FlavioZB consegui acessar com um adaptador externo. Estou baixando para ver se resolve.

@Math.Pi Estou tentando mais uma vez. Mas antes aparecia que não foi possível restaurar.

O adaptador aparece e diz que está funcionando normalmente... Mas nao tenho net. adicionado 2 minutos depois @FlavioZB como eu faço? Estou no celular. @Math.Pi como faço para ver na BIOS? Sou meio zeca adicionado 7 minutos depois Quando aciono a solução de problemas aparece o local area connection está tendo problemas de driver ou hardware

valeu...vou ver.só um instante

socorro! meu adaptador de rede sumiu no windows7... alguém me ajude

@Tito Fisher Bom dia amigo Tito, Eu até já tenho um modulo xl6009, como vcs me orientaram comprar em outros post, mas eletrônica é algo que vicia...rs Como tenho algumas sucatas, estou aproveitando para aprender empiricamente. Enrolado em datasheets e fios vou absorvendo sempre mais e sempre bebendo do conhecimento de vcs. Vi um video com este circuito bem simples no youtube com um PNP 8003, mas estou confuso com este transistor. Não tenho certeza dele, nem de seu equivalente, ou mesmo se é um simples transistor. Se você puder acender uma luz serei mais uma vez muito grato. ps. o mosfet é porque tenho alguns e não sei muita coisa sobre o uso deles.

@Isadora Ferraz Bom dia e obrigado. Saberia me dizer os valores dos demais componentes deste circuito que você deu como modelo, para elevar: a)- 3.7v para 12v (9w) b)- 3.7v para 5v? (power bank- (10 a 18w) Tenho um IRFZ48N (GTV 2V) , um IRF840 (GTV2V) e um P5NB60FP (GTV3V).

Posso usar um mosfet num circuito elevador de tensão?

@aphawk Valeu pela objetividade da resposta. Mas me parece que o sistema MPPT já é vantagem para painéis acima de 10W e composto por mais de 30 células. "Para entender a diferença, imagine um painel comum de 135 Wp abastecendo uma bateria de 12 V. Essa potência de pico (Wp) deste painel é a potência máxima produzida por ele no ponto em que gera, por exemplo, 17,7 V e 7,63 A (17,7 x 7,63 = 135). Um controlador PWM, nesse momento de pico, trará os 17,7 V para 12,5 V, por exemplo, mantendo os 7,63 A. Isso significa que dos 135 Wp, estará fornecendo para a bateria somente 12,5 x 7,63 = 95 W, ou seja, 70% da energia fornecida pelo painel. Já o controlador MPPT, ao mesmo tempo em que traz a tensão para 12,5 V, eleva a corrente na mesma proporção, levando-a para 10,8 A neste caso. Assim, o controlador fornecerá 12,5 x 10,8 = 135 W para a bateria, ou seja, 100% da energia produzida pelo painel. Como a eficiência dos controladores não é de 100%, essa diferença não será de 30%, como no exemplo, porém pode realmente chegar a 20 ou 25%." Além disto, também observei aproveitamento do excedente de energia que normalmente é dissipado pelo circuito ou transformado em calor, sendo aproveitado seja para aquecimento de água ou, e, até de ambientes. Também já existe um sistema sendo incorporado aos já existentes de Seguidor solar (TRACKER) que pode aumentar a produtividade energética em ~ +30%. Abç

Olá amigo Tito. Mas qual das 2 seria a mais eficaz? Abç adicionado 23 minutos depois @Tito Fisher Segundo pesquisas o sistema MPPT tem uma vantagem de 25% em seu funcionamento, sobre o PWM. Exatamente por transformar o excesso de tensão na conversão da carga em aumento de corrente, elevando consequentemente a potência de carga.

Kkkk. Verdade. Já estou verificando isto, mas de qualquer forma analisar os circuitos propostos ajudam bastante entender os processos envolvidos. Ainda estou com dúvidas em relação ao funcionamento de um circuito buck. No caso do MPPT, pelo que entendi, a tensão gerada pelo painel e que é maior do que a carga utilizada pela bateria é utilizada para aumentar a corrente que vai para a bateria. Assim, otimizar o carregamento.

Ufa!...rs Valeu Mor e Isadora. Agora vms ver se eu entendi, pois o conhecimento sem entendimento ainda é ignorância. O painel + bateria falam a mesma linguagem, considerando estarem dentro das especificações, influenciados pelas perdas nas ligações, sombras, pico do sol etc... Uma forma de otimizar este processo é através de um carregamento baseado num controlador de carga MPPT(Maximum Power Point Tracker). A princípio seria isto? Vou estudar o MPPT e depois recorrer à vcs se ainda sobrar dúvidas...rsrs

Obrigado por sua resposta amigo. A carga na bateria funciona como uma resistência? Como seria o cálculo para a transferência desta carga (considerando apenas a carga na bateria)? Sobre o inversor, valeu a dica. Mas no caso de puxar a carga da bateria para carregamento de celular e ou outras baterias menores, não seria mais econômico puxar através de regulador de tensão. Tais como o LM7805, LM317, LM2596 etc...? Você conhece algum site que aborda bem este tema? Abç

Alguém sabe me dizer se é possível com um modulo step down e up (XL6009S) manter corrente e tensão na carga de bateria, via painel solar?

Valeu amigo Tito, amanhã vou tentar. Nesta configuração inicial o Vin está oscilando. subindo e descendo. Paguei um modulo LM2596 c/display, que queimou antes de eu perceber o que estava ocorrendo. Imaginei isto mesmo do CI, da saída ser auto identificável dentro do CI., o datasheet não informa, além de estar em Chinês...rs. Mas o CI que estou estudando nem achei na internet, ele aciona 4 leds em vez dos 3 deste, o resto é similar, e segui as ligações pela placa. ABÇ

Mas a saída (Bat out) é automaticamente ajustada (+ e -) conforme a colocação da bateria em seus polos. Isto interferiria na tensão da entrada? adicionado 7 minutos depois Se ligo apenas esta parte do circuito numa fonte DC adequada não preciso deste diodo certo?

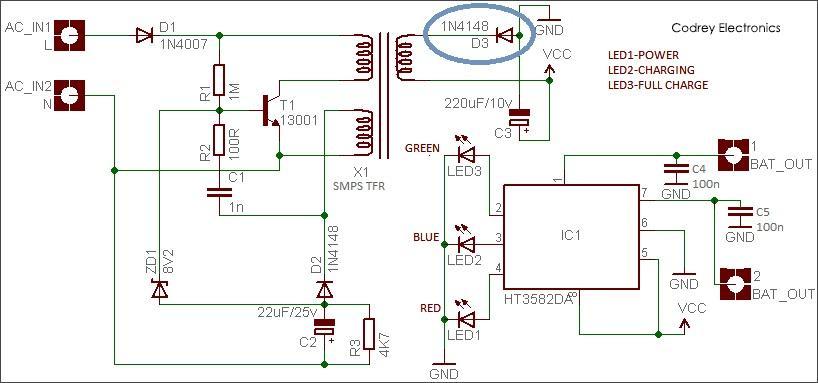

Olá pessoal! Será que alguém poderia me esclarecer o funcionamento deste 1n4148 neste circuito?

Entendi. Mas poderia ter queimado só o FM? adicionado 2 minutos depois @BCP Tenho como aproveitar o circuito de controle do CD para adaptar um SD card para mp3?

Será que alguém pode me ajudar? Tenho um trafo de mini system com 5 fios no primário e 2 no secundário. Como liga-lo? Ele não tem referência nenhuma, nem sei suas tensões. Medi entre os pinos 1 e 2 ~39 ohms, pinos 3 e 4 ~26 ohms,, pinos 3 e 5 ~40 ohms e pinos 4 e 5 ~37 ohms.(Primário). No secundário entre os dois pinos deu ~28 ohms. Encontrei este esquemático na net. Será que tá valendo para o meu transformador?

Valeu amigo. Será que dei mole? Mesmo funcionando o AM pode ter queimado só o FM? Tenho como testar o ci na placa, com um multímetro? Abç

Valeu amigo Tito, sempre solicito. Inclusive você foi um dos primeiro a me dar um retorno na minha primeira postagem aqui. Obrigado Eu já adquiri um LM2596 e um TP 4056, mas tenho umas sucatas que gostaria de usar, com isso aprender um pouco dos conceitos da eletrônica(já evolui muito desde minha primeira postagem). Pretendo fornecer a carga de 4,2v para este projeto através do modulo LM2596 alimentado por uma bateria de 12v./12Ah. Tenho como regular a tensão através do TL431? Modificando os valores dos resistores consigo ajustar a tensão para trabalhar com este projeto dentro dos 5v? Inclusive tenho baterias de chumbo de 4v que poderia usar este projeto. Valeu.

Tenho uma placa de um radio portátil Britânia e gostaria de aproveitar só o FM. já consegui ligar o AM e um amplificador externo,cheguei ligar o FM mas depois sumiu. Já tentei o ajuste, mas nada. Me ajudem! O que estou fazendo de errado?

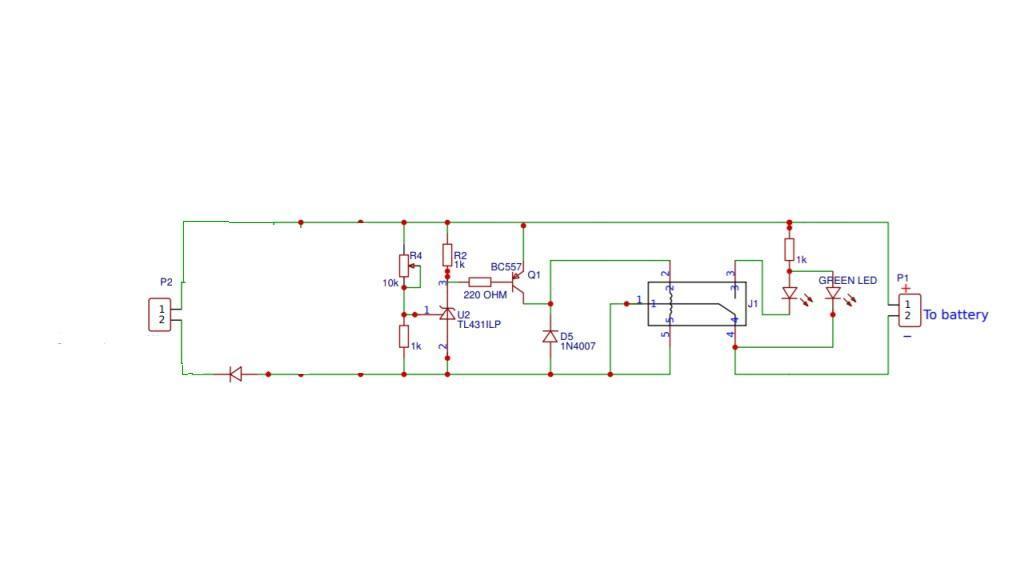

Será que poderiam me ajudar dimensionar este projeto? Originalmente funciona para baterias de 12v, mas gostaria de adapta-lo para bateria de 3.7v, com desligamento do relé em 4.2v. Estou usando um relé de 5v. e pretendo alimenta-lo com ~5v dc.

Obrigado meu amigo. Mas me referi encontrar numa loja física, pois pela internet encontro lote de 20 pçs por 4,00, mas só de frete 16,00. Fica mais fácil e barato comprar um aparelho novo...rs

Olá pessoal, Alguém sabe se tem um CI Sop 8 equivalente ao 8002B? Preciso trocar de uma placa amplificadora de áudio 3w, 3,7v. e estou tendo dificuldade de achar outro
