wainstock

Olá pessoal, Tenho um display de 2 dígitos, 7 segmentos e 10 dígitos de um lado (ele tem a pinagem para fixação vertical na placa) mod. YL562DYGA Gostaria de ajuda para informações sobre os dados dele. Tais como tensão de alimentação e pinagem. E orientação de como montar este esquema e componentes. Gostaria de fazer um voltímetro simples de 0V. a 30V. Desde já, obrigado.

Boa tarde, será que podem me auxiliar? Este e um esquema para desligamento automático de carga de bateria de Li íon de 3,7v. Acontece que na saída tenho os mesmos 5v.da entrada, mas o trimpot so regula até ~=3,70v., me impedindo o ajuste de 4,2v. para determinar o desligamento do relé. quando aumento a tensão da fonte na entrada, aumenta a tensão de ajuste no trimpot. O que pode estar errado?

Bom dia amigos, Desculpe a demora. Com certeza Sergio. Já encomendei alguns step down. Valeu a dica pessoal! De qualquer maneira como quero aprender, vale a pena praticar. Consegui na saída 4,65v e alguns conhecimentos.

Teoricamente o LM7852 (tirei de uma placa velha) era para me entregar 5,2v, mas tá me entregando ~5,27v antes do diodo(pode ser falha no meu multímetro). Vou tentar amanhã esta opção e a do resistor. No caso do resistor, basta liga-lo no positivo depois do diodo? O caso de usar leds não aumenta meu consumo de carga?(leds eu tenho) A variação de carga da bateria fonte pode alterar na tensão de saída?

Tenho uma casa na montanha, onde não há rede elétrica.Estou experimentando várias fontes de geração de energia limpas. No momento, uso fotovoltaica armazenada numa bateria estacionária. Disponho de inversor de tensão, mas pensando exatamente na economia desta carga (meu sistema ainda é pequeno) que pensei em alimentar diretamente as baterias de 3,7v. Aqui não tenho onde comprar equipamentos eletrônicos. Estou usando sucata que disponho. É claro que este empenho me proporciona aprender muito sobre eletrônica. adicionado 4 minutos depois @Isadora Ferraz Desculpe a qualidade do desenho, mas no momento tenho algumas limitações. Nos outros post dos demais amigos, esclareço meus objetivos. obgs

Sou apenas um amador na eletrônica. Nestes circuitos que fiz não corro risco de danificar as baterias? Na sua sugestão você teria um esquema para me fornecer? Obrigado Mestre @Isadora Ferraz

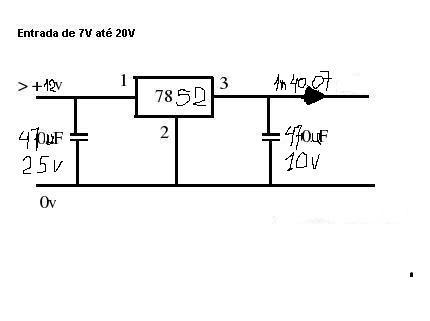

Preciso carregar baterias Li-Ion de 3,7v, de uma bateria de 12v e 12Ah, estacionaria. Estou tentando montar um circuito de redução com um Lm7852, um capacitor eletrolítico de 470 microfarad e 25v na entrada e outro de 470 microfarad e 10v na saída, e 1 diodo 1n4007. mas só consigo 5v na saída. Tentei um outro com o Lm7806, um capacitor eletrolítico de 470 microfarad e 25v na entrada e outro de 100 microfarad e 25v na saída, e 2 diodos 1n4007. mas só consigo 5,4v na saída. Alguém pode me socorrer? Gostaria de reduzir a tensão para uns 4,2v ou 4,5v para nao danificar as baterias.
