Tudo que xyko-2020 postou
-
Controle de velocidade de motor de indução monofásico com pic
xyko-2020 respondeu ao tópico de Pedro Caio França em Eletrônica
Mas não dá pra detectar 0V na rede sem uma amostra dela, seja direta ou através de optoacoplador, entre no microcontrolador. -
Conflito de painel de led e sensor de presença
xyko-2020 respondeu ao tópico de allan2013 em Eletrônica

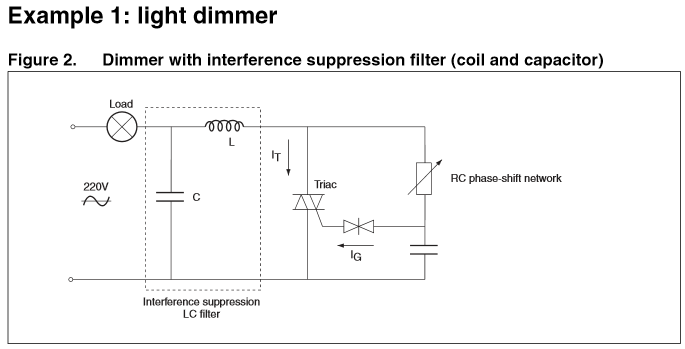

OK. Eu projeto paineis de leds e quando ligo uma TV perto, ela capta interferência dos PWMs, e dependendo do efeito que está sendo reproduzido no painel também muda a interferência na imagem e no som da TV. É como a interferência causada por dimmers que usam SCRs ou TRIACs e nesse caso para eliminá-la usa-se o filtro abaixo A solução pode ser este filtro na fonte do painel ou nos aparelhos interferidos. Mas o problema é que a frequência dos PWMs dos painéis é muito mais alta, cerca de alguns KHz. Teria que calcular o indutor e o capacitor para esta freqauencia. Ou pode tentar por experimentação. Não disse se os paineis são seus ou da vizinhança... -
Esquema eletrico (dúvida valor de resistor)
xyko-2020 respondeu ao tópico de Isac Hanna em Eletrônica
@Isac Hanna Presumo que tenha resolvido, caso contrário é só pedir pra reabrir. -
Conflito de painel de led e sensor de presença
xyko-2020 respondeu ao tópico de allan2013 em Eletrônica
Bem vindo! Onde é colocado este capacitor? Mostre algum link com esta dica. Interessante é o sensor de presença sofrer interferência de luz visível. Geralmente eles são construídos com Sensor PIR e sendo assim deveriam detectar a radiação infravermelha gerada pelo calor de um objeto (ou corpo) somente em movimento ou se houver variações de temperatura deste objeto. Os sensores estão direcionados para o painel? -
Ajuda para criar uma bateria musical com arduino
xyko-2020 respondeu ao tópico de Darnley da Silva em Microcontroladores
O quê vai sintetizar os sons da bateria? -
Controle de velocidade de motor de indução monofásico com pic
xyko-2020 respondeu ao tópico de Pedro Caio França em Eletrônica
Ainda não analisei o problema com o resistor. O que estou estranhando é esta fonte. Qual o papel destes diodos, se está aterrando uma fase e portanto retificando em meia onda. Onde está o detector de ZERO (Zero Crossing Detector) da rede CA para controlar por ângulo de fase? -
ESP8266 - A Pequena Maravilha para Comunicação WIFI
xyko-2020 respondeu ao tópico de aphawk em Microcontroladores
▲ UP Reaberto e fora de destaque a pedido do autor. -
@GabrieL99L Seja bem vindo. Sugiro que edite o título do tópico para obter ajuda mais rápido. Coloque uma imagem maior deste sistema. Está tão pequena que não dá pra ler nada ali.
-
@LuizGBarrio Opa... eu também tive este livro. Nesta época (86) eu tinha a boa mania de comprar tudo que tinha nas bancas sobre eletrônica. Olha que legal os arranjos com portas lógicas pra definir os endereços de acesso do buffer tri-state de entrada, embaixo, que deve ser um 74LS244 e o latch, em cima, 74LS373 ou 374. E já fomos felizes com 1 ou 2MHz de clock na CPU!
-
Todos os displays falhando nos mesmos segmentos
xyko-2020 respondeu ao tópico de JOAO ELETRONICOS em Eletrônica
Vi deve ser acima de 7V pra que vou seja 5V , que é a tensão correta de saída deste regulador. -
Como funcionam as ligações de bateria de notebook?
xyko-2020 respondeu ao tópico de Gabriel Velloso Neves em Eletrônica
@Gabriel Velloso Neves Talvez AQUI encontre alguma "luz". -
Todos os displays falhando nos mesmos segmentos
xyko-2020 respondeu ao tópico de JOAO ELETRONICOS em Eletrônica
Não esqueça de verificar as borrachas que falei, na verdade o termo correto é condutiva e não condutora como escrevi nos posts anteriores. Têm esta aparência. -
Todos os displays falhando nos mesmos segmentos
xyko-2020 respondeu ao tópico de JOAO ELETRONICOS em Eletrônica
Deveria ter dito que são 6 displays LCD. A placa de processamento e controle é esta verdinha com uma bolha preta. Esta bolha é um chip que pode ser o processador ou controlador. Estes displays LCD têm uma borracha condutora entre eles e uma placa de circuito impresso (verificar se tem mais placas embaixo desta grande ou se tem mais "bolhas" por baixo dela mesma) e esta borracha pode estar suja. Se for retirar para limpeza, deve encaixar exatamente no mesmo lugar que estava. A placa da direita é um exemplo onde pode ser colocada a borracha condutora de um display LCD. http://www.digiplaq.xpg.com.br/guiaestilo/componentes_impressos.htm -
Todos os displays falhando nos mesmos segmentos
xyko-2020 respondeu ao tópico de JOAO ELETRONICOS em Eletrônica
Se não for uControlador, que já tem mais de 20 anos no mercado, pode ser uProcessador que já tem mais de 40 anos. Mas que te, tem algum deles. -
Todos os displays falhando nos mesmos segmentos
xyko-2020 respondeu ao tópico de JOAO ELETRONICOS em Eletrônica
Olhar o quê mesmo? Está tentando colocar alguma imagem? De qualquer forma acho que sei o que quer dizer, mas vou tentar explicar melhor. Digamos que cada um dos 6 leds tem uma função(F) diferente. Então o controlador coloca o que os dados da F1 no display1(D1) e ativa ele pelo seu anodo. Instantes depois ele desativa o D1, coloca os dados da F2 e ativa D2... e assim por diante, e bem rápido pra que você veja as funções diferentes "ao mesmo tempo". -
Todos os displays falhando nos mesmos segmentos
xyko-2020 respondeu ao tópico de JOAO ELETRONICOS em Eletrônica
Claro! Cada display pode ter sua função distinta, mas quem determina o que vai ser indicado em cada um dos 6 é o controlador, naquele curto tempo em que cada um fica aceso. -
Todos os displays falhando nos mesmos segmentos
xyko-2020 respondeu ao tópico de JOAO ELETRONICOS em Eletrônica
Amigo, seja bem vindo. O problema pode ser tanto a conexão entre os drivers de segmentos e os displays quanto os próprios drivers (transistores ou CIs tipo ULN280x). Perguntou o que têm em comum: Pois bem, os pinos de cada segmento são todos comuns entre si nos 6 displays, ou seja, são ligados juntos. A imagem abaixo explica melhor. Acontece que nesta técnica (varredura), além de reduzir o número de fios e pinos do controlador, economiza no consumo de corrente porque os displays não acendem todos ao mesmo tempo. Cada um acende somente por alguns milisegundos. No caso do circuito acima, o controlador ativa o display 1 colocando uma tensão positiva no seu Anodo e coloca os dados negativos (em relação ao anodo) nos seu Katodos (segmentos que devem acender). Alguns mS depois ele desativa o A do primeiro, ativa o do segundo e coloca os dados nos K que devem acender nele. . E assim por diante até o sexto, no seu caso, depois retornando ao primeiro. Como a nossa persistência da visão é muito lenta, isto faz com que percebamos que estão todos acesos. https://pt.wikipedia.org/wiki/Persist%C3%AAncia_da_vis%C3%A3o Voltando ao seu problema, pode ser que ressoldando os fios de conexão ou driver(s) dos segmentos resolva. Será que fui claro! -
Seja bem vindo. Então você quer só mesmo a lanterna? De qualquer forma tentar consertar esta placa SMD seria muito complicado devido a dificuldade de encontrar os semicondutores, principalmente aqueles 2 de 6 pinos. Baseados nas informações do datasheet somente do led, fica fácil fazer uma fonte de corrente para ele. É isto que deseja?
-
Estude suas instruções. Verá que não é nenhum bicho de 7 cabeças. O set de instruções é válido para todos os AVRs, tanto Tinys quanto Megas, inclusive os endereços dos registros são praticamente os mesmos para todos http://www.atmel.com/images/atmel-0856-avr-instruction-set-manual.pdf Aqui para ajudar a dar os primeiros passos. http://www.avr-asm-tutorial.net/avr_en/beginner/ http://www.avr-asm-tutorial.net/avr_en/ http://www.avr-asm-download.de/beginner_en.pdf http://www.atmel.com/Images/doc1022.pdf Podes usar o AVR Studio para compilar o ASM. Eu uso o Bascom porque facilita a configuração dos periféricos. Ele configura qualquer um (contadores, Usarts, ADCs, I/Os, SPI, etc) em uma linha. Depois é só usar as diretivas: $Asm ... ... $End asm
-
@djmano16 Se tiver disposto a adquirir um gravador atmel AVR ISP por menos de 25,00 eu faço um código pra você gravar nele. Além de pode ter vários efeitos num attiny85 (8 pinos) vai fazer efeitos RGB pelo áudio e strobo. http://lista.mercadolivre.com.br/avr-isp_OrderId_PRICE Pra mim fica mais rápido criar este código do que fazer um esquema com componentes normais. Usaria: 1 pino para entrada de audio 1 pino para "botão" chamar os efeitos 3 pinos de saída para transistores drivers RGB. A gravação é muito simples pelo progisp
-
É tudo questão de começar. Se já programa pelo menos um pouco de ASM no PIC vai ver que no AVR é bem mais rápido. Basta se acostumar com as instruções (mnemonicos) e verá que ao invés de usar mais de 1 no PIC usará apenas 1 no atmega328 para a mesma função, com a vantagem de a maioria ser executada em apenas 1 clock. Quanto ao SD, poderá dividi-lo em tantos segmentos de 64KB que o cartão permitir para salvar os códigos BIN de cada programa e nomeá-los pelo número do seu segmento. Desta forma nem precisa de uma FAT no SD. Mas também pode criar um DOS, como o AVR-DOS do BascomAVR que o Paulo e eu usamos. Simplifica, e muito, quando tiveres que trabalhar com vários tipos dispositivos de armazenamento em massa ( MMC, SD, SDHC, CFcards e HDs) formatados em FAT16 ou FAT32.
-
@aphawk Bem vindo de volta, amigo. Viagem longa... heim. Obrigado pelos cartões. hehehe. @Anderson1911 Usando um AVR vai sair um μmicro (por causa do tamanho). Ah se tivesse no Brasil os ATxMega, pelo menos os de 128K de flash. Um microcomputador de 8 bits para aprendizado com este poder seria ótimo. ------ Voltando aos uProcessadores, ao invés de uma eeprom serial, eu usaria um cartão SD com AVR para carregar os programas na RAM, como a 62256. Já pensou quantos programas caberia num SD de 4GB...
-
Fiquei um tempo sem internet e estou colocando as coisas em dias. Minha ideia seria fazer 3 PWMs com amp. operacionais e, dependendo da faixa de tensão de entrada de audio, controlasse o brilho de cada cor. Se alguém não se habilitar em fazer algum circuito, quando eu puder eu posto algo. E aí... alguém poderia fazer ou indicar algo?
-
Como assim, seriais, se o barramento de endereços e dados do Z80 é paralelo? Qual seria o modelo desta EEPROM?
-
@Anderson1911 Sim, citei os da Intel porque foram os que usei em alguns projetos, mas quando fui fazer cursos na Prológica, fabricante da época dos CP500, CP200, SP16, Impressoras...etc. aprendemos sobre os CIs periféricos que citou acima. Quando tiver algo pronto,poste o circuito e códigos pra gente...OK O que vai usar como BIOS. EEPROMs paralelas? Não me diga que vai ser as EPROMs de janela 27xx, se é que ainda existem...kkk Ainda guardo minha lâmpada ultravioleta (germicida de 15W) que usava para apagá-las.
