  1. Meu querido não precisa do push button. É automático. Os [+] e o [-] são representação da sua fonte 12V que deve ser ligada simultaneamente com seu motor. mas isso é fácil pra você entender né??! ou não?? Tá bom, entendeu. A teoria: ao ligar, o capacitor está descarregado quase um curto e aciona o relé por tempo R da bobina * C 1000uF ou algo assim. O relé mantém o contato até uns 8V. Se quiser ir mais fundo, tem até uma matemática com logarítimo e tal pra você calcular o tempo direitin tipo o tempo que o capacitor leva pra carregar com 4V (12-8) mas esta não me pertence mais. Ei ... acho que coloquei o diodo no lugar errado. É em paralelo com capacitor. Na dúvida, coloque os dois... [+]-o--[1000uF]--o-[bobina]--o-[-] | | | | | | ----|<-------o----|<------ Resumindo: quando o capacitor carregar com 4V e o relé com 8, desliga seu starter Entendeu ou quer que eu DESENHE? kk
  2. neste caso coloque o capacitor em série com a bobina do relé - onde estaria o push button. Tipo assim: [+]----[1000uF]----[bobina]----[-] | | | | ----|<-------- o diodo é pra descarregar + rápido ao desligar Bom, eu só faria isso se tivesse um motor elétrico trifásico de graça - pra não ter que comprar um bi. Além do problema que você já disse, ele vai ficar + fraco. Mas enfim, cada mania com seu lôco abç
  3. se é adpeto ao minimalismo e gosta de simplifcar a vida, seja bem vindo ao meu mundo. Sinta isso: Ingredientes: -um push button aff! interrruptor de campainha -12V -capacitor chute 1000uF -relé 12V - a resistência da bobina deve dar uns 400R Receita -solde o capacitor em paralelo com a bobina do relé -solde o interruptor em série com 12V e bobiina/capacitor Como se servir -aperte e solte o botão -a carga do capacitor deve manter alguns segundos o contato fechado -descarte a matemática -troque o capacitor ou coloque resitor em paralelo pra ajuste do tempo Doeu? abç
  4. realmente não existe solução perfeita mas sim aperfeiçoável. p.ex. um fet pode suportar correntes bem altas por pouco tempo e se antes deste a proteção atuou, há chance de sucesso. Mais uma: um resistor de fio bem dimensionado em série com o sistema, não altera as características e absorve algum tranco, etc @albert_emule duvido que tenha dado o 1º curto sem frio na barriga e com olhos abertos kk
  5. sua opinião é muito importante para nós. Por gentilieza queira nos dar uma outra alternativa que seja boa. Agradecemos : o )
  6. está errado amigo. 13 em série ultrapassa os 12v disponíveis. Estaria correto se fosse p.ex 42V ... 42-39... para 13, faça 4x como disse o amigo @MatheusLPS e um a tua maneira. Todos em paralelo ou seja ligados ao (+) e (-) da tua bat e pensa melhor antes de usares led verde (a brincar...!) abç
  7. olha esse... é o mesmo seu? Tirei a foto mas fiquei com preguiça de desmontar. Mas devo fazê-lo no próximo fds(*). Quanto a medir corretamente com multímetro, você sabia que são dois 'diodos' cujo anodo comum é a base né?. Infeizmente não lembro se é bce ou ecb (=bd135) Se seu multimetro medir hfe, melhor ainda. localize bce e meça. Outra dica: veja qual valor descrito no maior capacitor que você vê na placa. Isso serve pra você especificar os transistores substitutos com + segurança. Me fale antes de colocar o bd137 que te falei no outro post ok?! (*) acho que vou chorar de saudade dos bons tempos kk abç

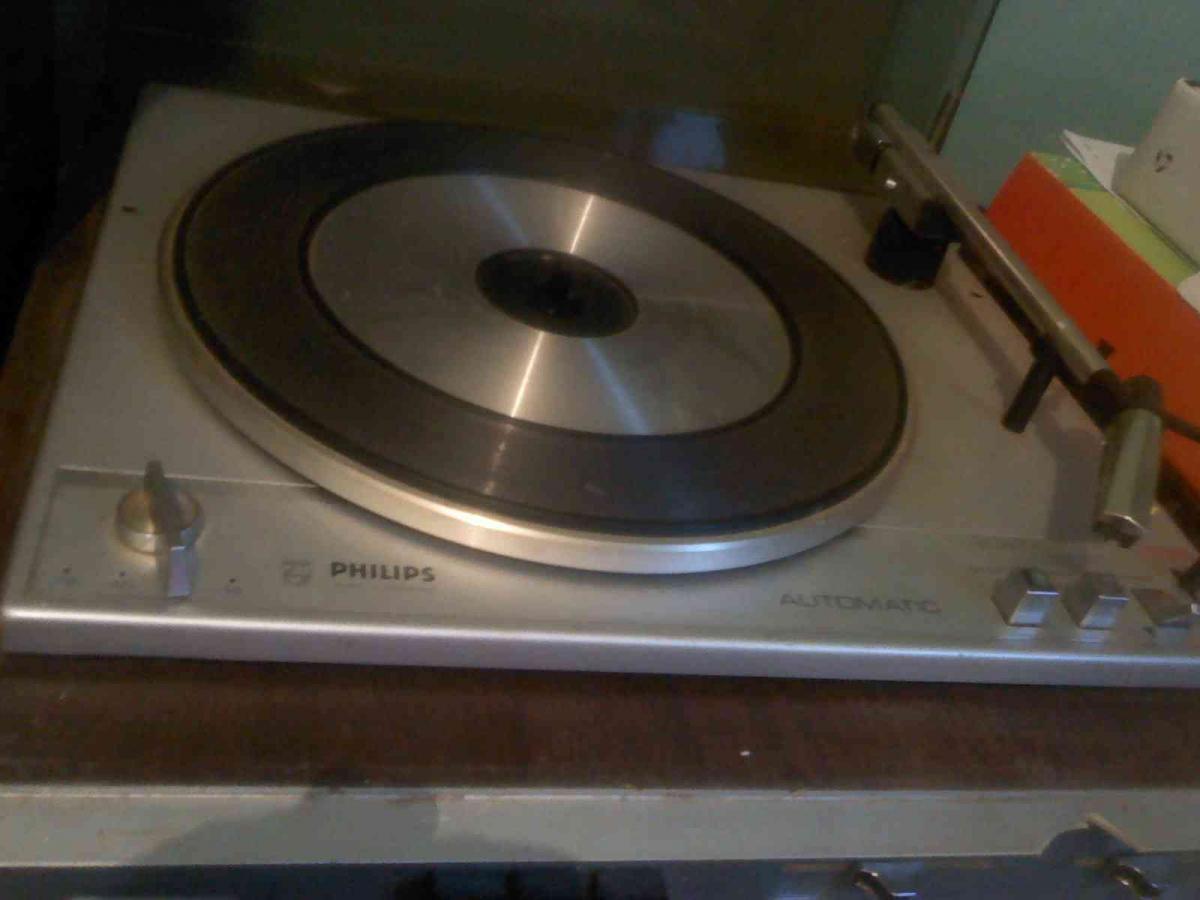

  8. estranhas situações que o destino nos proporciona... Agora há pouco de manhã entrou em pauta na minha 'situação local' um tocadisco do passado que pifei ao fuçar por dentro quando tinha uns 8.. 10 anos. ficou uns 4 anos parado quando com um multimetro analógico percebi algo estranho nestes .. IB101 ! Com quase zero de conhecimento, me lembro vagamente que coloquei uns bd137 no lugar e tive sucesso. voce pode não acreditar mas mais tarde (ou semana que verm) devo dar uma olhadela neste tocadisco pois tá pifado e minha irmã quer ouvir umas moda de viola kk. Vou conferir, quiçá tirar fotos pra você ver se é = Gente idosa se alimenta de passado mesmo kk
  9. bc as leis não mudaram. apenas forarm melhor compreendidas. quando ao macro e micro pode até ser a lesma lerda. o problema ocorre quando invadimos o campo do nano, pico vamos descendo. aí coisas "bizarras" acontecem como 'contato' instantâneo entre informações mesmo que em gáláxias de distância, coisas que existem e não existem ao mesmo tempo, e mais algumas leis intraduzíveis da física quântica pra nós, meros mortais. Estou vendendo pelo mesmo preço que comprei hein kk Mas você pode argumentar: o que seria o macro a não ser uma grande quantidade de micro? que ambos se entendam e obedeçam as mesmas leis pow! Se um dia solucionar isso, um prêmio nobel te espera kk Agora esta é minha... Um conflito curioso é aceitar as leis da física e ao mesmo tempo acreditar em ... milagres. Mas isso é desviar demais kk abç
  10. então prepare o bolso kk http://rarenergia.com.br/
  11. mixaria. nem compensa fet. tente BD135, TIP29. aliás mosfet pode se recusar a conduzir só com 3V no gate
  12. qual a corrente do motor?
  13. tenho uma queda por usina. só não tenho uma grande queda dágua. Chovendo no molhado, ao inverter de 12 pra 220 perde energia. Uma sugestão seria aproveitar o 12 direto. P.ex. iluminação a led, carga de bateria, alimentar notebook, celular, etc. Claro isso exige outra rede, mas... tentei somar né. Motor de parabrisa teoricamente não precisa modificar (pelo menos a parte elétrica). Girou, gerou. abç
  14. pouca corrente na base fá-lo não saturar direito. trocar por um darlington ou mosfet canal n. interfere na baixa corrente de coletor fazendo-o aquecer por não saturar obs: deve interferir na frequencia
  15. me lembro desta peça e da amarela também. Não sabia que não podia tacar oleo. Realmente travava. Me lembro que lambuzava ela e resolvia. Me lembro que detonei algumas e elas giravam junto com o eixo. Se me deparar com alguma um dia vou tentar lembrar deste tópico abç
  16. alguém me copiou! eu já fiz um circuito deste ha' séculos. A especificação principal é o resitor sensor shunt A corrente depende do scr. Mas digamos que ele dispare com 0,5V no gate (tic106 p.ex.). Aí fica fácil: R=V/I => 0.5/1 = 0,5 Ohm P=V*I = 0.5W (coloque 1W ou + por segurança) detalhes -evitar acionamento não desejado: filtro RC = um C em paraleo com R (talvez + 1 R em série) -Rearmar=push button em paralelo com scr abç & sucessos!
  17. @ respeito sua opinão que provavelmente é compartilhada por todos. No entanto creia... meu objetivo é (foi) apenas descontrair inofensivamente (as vezes infantil, patético, concordo) e não dar respostas robotizadas, mecânicas . Ou seja tentar tornar o relacionamento mais humano por assim dizer, mais próximo de pessoas sem contato com "foruns técnicos". Mas já vi que neste aspecto estou na solidão. Infelizmente não consigo teclar de outra forma. é mais forte que eu. Tuas palavras ríspidas tolheram-me na essência...(desta vez sem snif ou algo assim) e não me me sentiria mais confortável por aqui alterando meu estilo literário. Mas não te preocupes. Continua fazendo teu trabalho conforme teu coração te instrui e leva contigo uma flor que se chama ... perdão meu amigo! (e meus amigos!) Bom espero que minha breve passagem por este forum vos tenha agregado pelo menos uma gota de valor neste oceano de sabedorias Boa sorte pra alguns e pra outros... Sucessos!!
  18. ok. então deduzo que ele está pode estar travando aqui: while(digitalRead(botao) !=1)... considere inverter a lógica no sw ou hw
  19. wellcome... bom .. não sei a linguagem do arduino (e nem quero saber) mas aparentemente você define temperatura como float e adclido como int. No caso, multiplicar um int por fração, em c, não dá resultado esperado. Tente definir adclido como float também ou fazer um casting (transformar temporariamente) o adclido em float temperatura = (float)adclido*0.48828125
  20. tudo a ver @ ... você vai ler algo extremamente off topic. Chega a ser passível de 'deleção' ... sonhei com isso hoje kk. sério!! minha furadeira travou quando fui furar uma pedra ou concha sei lá... aff Ah sim. bem lembrado new little friend @Allan Pereira de Souza . Wellcome 2. Já tive ventiladores que travaram por falta de lubificação apenas. Estes de fonte de pc são especialistas nisto. P.ex. quando faz um barulho ao ligar e após alguns minutos o barulho some, está bem suspeito... (Mas como barulho pode sumir? afinal você não 'enxerga' ele kk... ahhhh dá um tempo!!)
  21. Se me permite uma visão prática da coisa, a bateria 7AH pode durar meses com seu rádio em stanbby sim amigo. Pra teste, se não se sentir a vontade em medir a corrente (e se conseguir ficar dias sem ouvir rádio kk) meça a tensão dela diariamente pra ver o quanto cai. Pra EU ficar mais vontade com seu teste: Corrente: tensão num resistor 10R em série com B+ -->> meça SÓ EM standby
  22. do jeito que você colocou pode dar certo sim amigo. o diodo evita que a bateria forneça corrente para o módulo que eu acho que era o temor do amigo @ e pode deixar 13.8 mesmo. se bem que o ideal é 14.5 - 0.5 do diodo = 14 na bat eu ainda colocaria + diodos p.ex. pra alimentar o rádio com a fonte durante o funcionamento e com a batteria só quando deligasse. Não tem como eu descrever em texto ok? Concentre-se na minha foto linda: vou tentar transmitir por pensamento pra você... no 3! 1....2....
  23. se você me garantir os 13,8V eu deixo você ligar na bateria sem estragar ela ok? Deixo até você ligar uma fonte 13.8V 200A. O seu circuito atende mas parece que vai cobrar alguma tensão pra trabalhar a contento. Pra não comer a bateria quando em funcionamento, que tal um diodo vindo da fonte pro rádio?
  24. o titulo não está coerente com sua problemática mas... O que queres é um bateria de backup pro rádio é isso? Considerando que o rádio vai consumir uma corrente bem baixa mesmo em funcionamento, sim este circuito limita a corrente. Se for só pra backup, creio que só um diodo (de baixa queda) também poderia ser usado pois você não quer carregar a bateria, apenas manter a memória do rádio.
  25. se me permitir uma visão prática da coisa... -sim use um trafo de 5A pra fornecer seus 3A. -Sim o diodo deve ser capaz de suportar o dobro de corrente. -bateria pb é parruda. Eu (eu) nem colocaria capacitor -18V é muito. Vai fazer o trafo esquentar e pode zoar sua bateria (caso não tenha controle de tensão). Sugiro 13..15V max. e deixar carregando 3H ou menos no máximo. -uma opção é usar até mesmo um timer -Um zener e um led pode indicar bateria carregada. -abç
