Matthwus

Se tiver conhecimento de transformadores, recomendo desmontar o mesmo com cuidado e ir anotando todos os enrolamentos em uma folha, junto com a quantidade de espiras, em seguida mede o fio com 1 paquímetro, depois de ter todos os dados dele, só rebobinar novamente, se não quiser se arriscar qualquer pessoa com experiencia em transformadores faz isso fácil, até sei um cara que pode rebobinar pra você o nome dele é: Dantes Alves de Santana, pode procurar por ele no facebook, não é puxando o saco de ninguém mas vejo os videos dele, e ele realmente entende do assunto, se quiser pode procurar no youtube também tem vários videos dele.

Agora só ver se compro outro botão, e colocar pra funcionar.

Acha que utilizar ela na fonte ou bateria pode ocorrer de queimar o mosfet ? pois ja utilizo a um bom tempo e nunca deu nada só essa vez, coloquei duas carras jacaré para utilizar ela em bateria.

Eu coloquei um IRFZ48N, ta funcionando certinho, o problema que o botão estragou, a mola não retorna ele para a posição inicial, mesmo assim valeu.

Eu não sei se trabalha dentro das condições, claro que isso também é relativo ao tempo de trabalho e ao torque realizado, mas o negocio esquenta tanto, que a parte onde segura ela chega a esquenta por fora o plastico todo, mas eu coloquei um IRFZ48n, e ela voltou a funcionar, mas mesmo assim, fiz dois furos (ontem) com ela e abrir para ver como tava, o dissipador já estava morno/quente, isso com 2 furos (furando carcaça de fonte atx, e a broca era nova tive que comprar pois a antiga quebrou ), imagina com mais furos, o quanto isso não deve esquentar, já que não utilizo a bateria original dela, vou providenciar um dissipador maior e ver como fica. Quanto a fonte, ela da 13,8v

Comprar uma nova, pra fazer a mesma gambiarra que não vale a pena, e tenho quase certeza que não foi a fonte, o problema que esse dissipador é minusculo e o mosfet esquenta de mais e vai a queima, como disse já usei ela em até baterias de 150A, ja usei ela a muito tempo nessa fonte de 50A, não acredito que por isso o mosfet veio a queimar.

Acho que com o aquecimento do mosfet, acabou estragando a mola que retorna o botão para frente, vou procurar por outro kit completo do botão, eu coloquei um irfz48n para teste e funcionou perfeitamente, problema que o botão não volta, e não tem como abrir. Encontrei ele completo aqui: https://www.amazon.com/FA08A-12-Electric-Trigger-7-2-24V-Hitachi/dp/B00TX2RBVC

Sera que foi por causa dos 50A mesmo ? já liguei em baterias de 150A e funcionou numa boa.

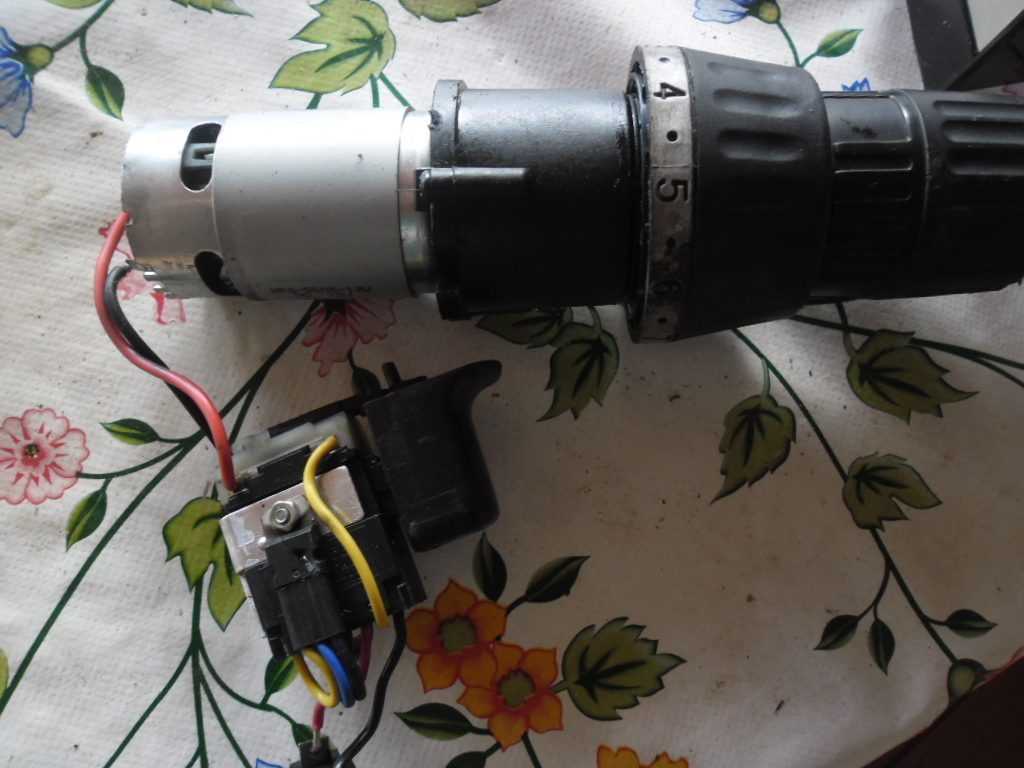

Gente tenho uma parafusadeira da profield (Comprei no paraguai) a bateria dela não dura quase nada, então uso ela em uma fonte de 12v e 50A, ja uso ela assim a bastante tempo e nunca tive problemas, porém hoje ela torrou, fui abrir para dar uma olhada, bom o motor está bom achei um componente que queimou, acredito que seja um mosfet, mas não sei por qual substituir não da pra ver nada nele, segue algumas fotos: A procurada que andei dando na net achei esse esquema sera que é isso mesmo ?

Desde que essa ponte suporta a tensão pode sim, um bom exemplo é as fontes chaveadas, que retificam direto a tensão da rede, mas para que isso ? toma cuidado...

Achei o esquema elétrico dele para comprar na internet por 20 reais, só falta ligar a fonte de alimentação, o transformador de saída, e a entrada de áudio, sera que vale a pena comprar o esquema para funcionar esse amplificador ? sera que tem boa qualidade sonora ? acredito que ele esteja funcionando, testei os trafos nenhum está em curto e os transistores também estão bom, queria a opnião de alguém que ja viu ele funcionando.

Um amplificador com TDA7294, tem um LM3914 que faz o VU da pra ter uma ideia. TDA7294.rar

Está usando a ferramenta que traça as trilhas automaticamente ? Se estiver utilizando a trilha automática faça o seguinte: Procure a opção Design Rule Manager Lado direito superior como mostra a imagem. Após entrar nele essa tela de abrira: Vai até a aba Net Classes, se a placa for de face simples, ali no lado direito onde tem Top Copper deverá ficar em none, Tracer Style é a espessura da trilha, ali escolhe a espessura que necessita, onde tem Signal, tem uma outra opção, geralmente power, pois o proteus faz a separação das trilhas de sinal e de alimentação, selecione o power e fazer a mesma coisa, da ok, e em seguida só mandar traçar as trilhas novamente, quanto mais grossa a espessura da trilha, mais complicado pro programa conseguir traçar sozinho, uma ideia seria a placa dupla face, ou aumentar o tamanha da placa, caso ele não consiga traçar sozinho.

Bom fiz um teste de continuidade entre os dois pontos das extremidades, pude notar que tem continuidade entre ele, então para isso vai ser necessário remover o display e verificar como está a ligação das trilhas até o CI, vou comprar outro mesmo, já vou aproveitar e comprar 1 com amperímetro junto. Obrigado a todos.

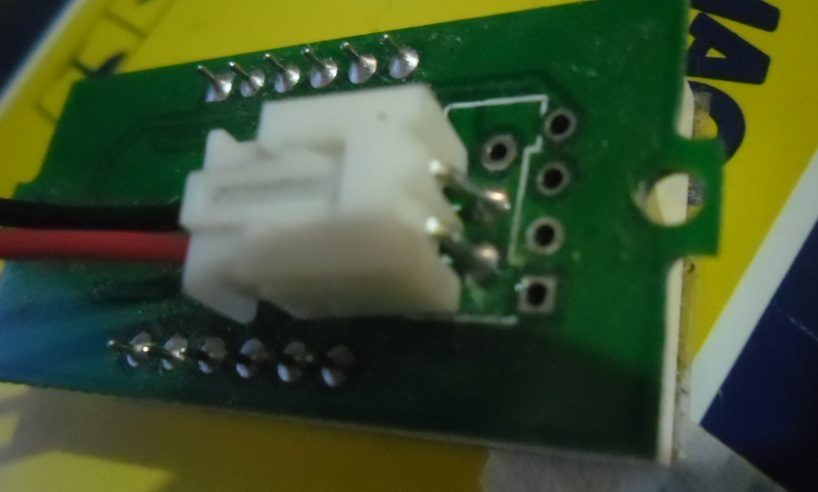

Pela foto da pra ver o conector positivo, negativo, e um lugar livre na placa, sera que posso soldar um fio ali e utilizar ele para a medição ? o desenho na placa era pra ser um conector de 3 pinos, sera que posso alistar ligar ele ou melhor comprar outro mesmo ?

Monta isso fora da protoboard com cabos na entrada de áudio blindado.

Montou em protoboard ?

Não tenho certeza, mas, talvez um resistor gerando uma pequena carga na entrada pode resolver também, e com relação ao cabo de entrada de áudio ta usando que tipo de cabo ?

Talvez um capacitor (0.1uF) não polarizado ali em série na entrada de áudio pode resolver, qual tipo de cabo está usando na entrada de áudio ?

Bom, na minha opinião seria melhor criar outro, assim se mais pessoas estiverem com o mesmo problema, fica mais fácil para encontrar a solução, se estiver em outro tópico.

Ja que vai levar o transformador para medi, aproveita e leva os diodos, acredito que se usar o center tap como negativo e as extremidades como positivo ira ficar melhor, claro se o LM386 não precisar de alimentação simétrica.

Na verdade esqueci de postar uma coisa, onde tem o conector com os dois fios, na placa sobra 1 terminal vago, ou seja na placa dele tem 3 pinos para solda, sera que esse que sobra livre não pode ser um terminal de medição ? usando o terra como comum ?

Gente tenho 1 voltímetro aqui, queria colocar o mesmo em uma fonte variável, o problema que ele só possui dois fios, os quais fazem a alimentação e medição, como a fonte varia de 1,2 a 15v em tenções abaixo de 4,5v o voltímetro não funciona, queria saber se tem como fazer alguma modificação nele, e soldar um outro fio para leitura ? igual aqueles voltímetros com 3 fios, ou se é só comprando outro mesmo ?

Pode ser que a tensão ultrapassou o limite suportado pelo capacitor, pois quando se retificar a tensão alternada e filtra ela atinge seu valor de pico, para achar o valor deve pegar a tensão em AC e multiplicar pela raiz de 2 (1,4142) exemplo um transformador de 12v ac, quando for retificado e filtrado vai obter 12*1,4142= 16,9vdc, o capacitor recomendado então seria com tensão máxima de 25v. Além disso, capacitores eletrolíticos possui sua polaridade para ser ligado, note nesse seu capacitor que ele tem uma listra (geralmente cinza) em algum lado essa listra indica o terminal de polaridade negativa, se ligar ele invertido, ele vai explodir mesmo. Você sabe qual a tensão alternada que sai desse seu transformador ? ele possui dois ou três fios no secundário ?

Que tal um pré como esse ? Esquema completo em PDF: http://construyasuvideorockola.com/downloads/preguitar.pdf Página com varias explicações: http://construyasuvideorockola.com/proy_preguitar.php Vídeo de funcionamento:
