Matthwus

Bom se for problema de bga, acredito que não vale a pena mandar a arrumar (soquete 775 muito antigo já, encontra placas para substituir por menos de 100 reais), agora se você mesmo quiser tentar reparar a bga, acredito que vale a pena pela experiencia. Tenta pressionar o chip bem apertado na placa e tentar ligar, para ver se da algum sinal de vida.

Abre dois isis, o seu projeto já feito e um novo em branco, copie o projeto e cole no outro veja se da certo.

Essa Verde ai sim parece ser a placa do amplificador, também parece que caiu alguma coisa nela, de uma boa olhada se não tem nenhum capacitor vazando ai, estufado ou algo estranho.

Essa primeira placa amarela a de cima, parece ser a fonte, consegue mais imagens ?

Se não me engano de uma procurada sobre leis de kirchhoff, e também sobre circuito RLC, quando eu chegar em casa acho que tenho algum material.

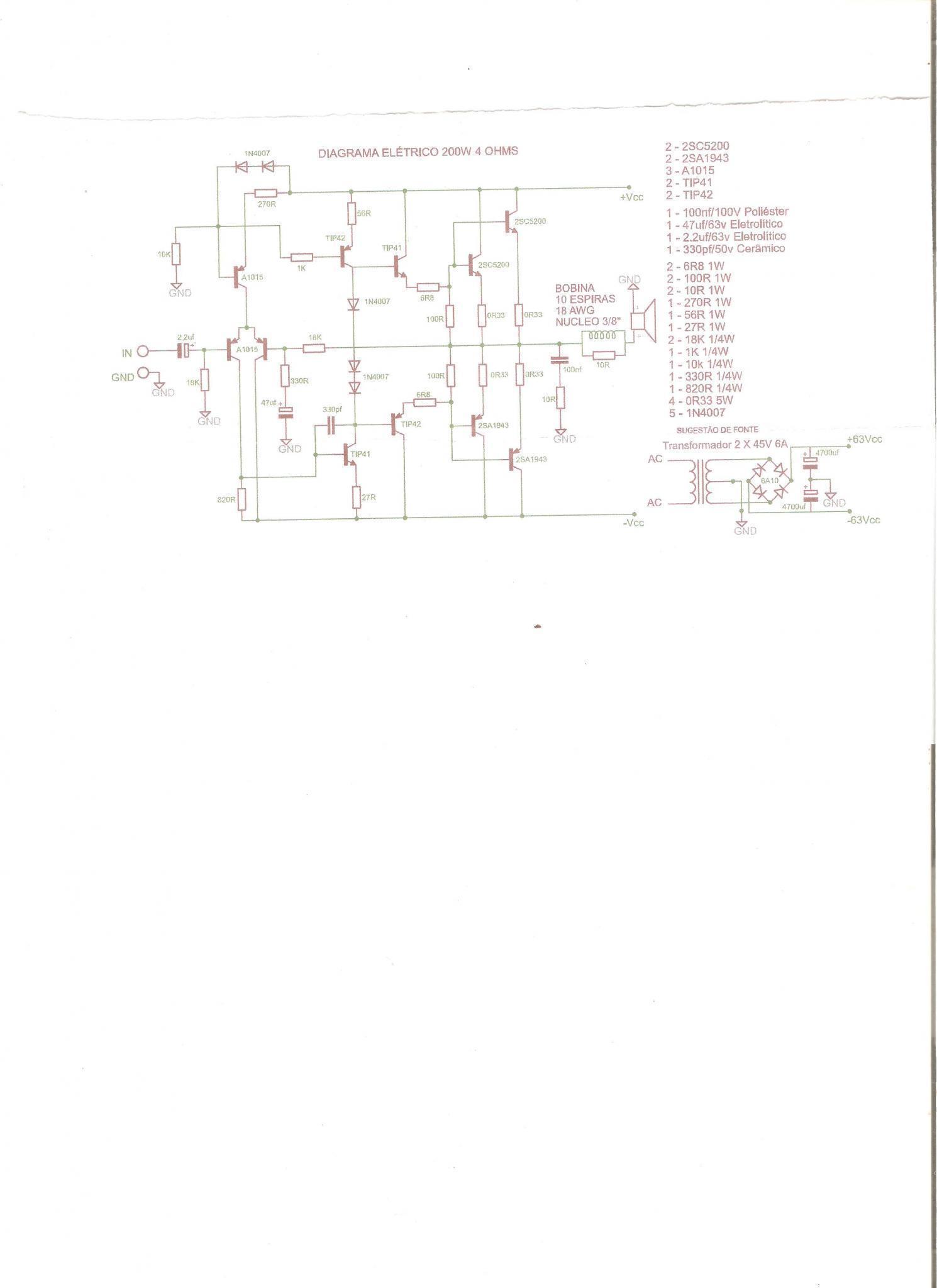

@Isadora Ferraz Aqui o esquema, bem parecido com esse. Montei uma recentemente: Funciona muito bem.

Tive um problema uma vez com isso, o roteador precisava de 9v, estava alimentado com uma fonte de 5v, quando conectava muita gente no wifi, o sinal simplesmente sumia, o roteador tipo reiniciava, se por acaso acontecer com você também, provavelmente deve ser a fonte, igual aconteceu aqui, o roteador era o intelbrass wrn-240. Acredito que o seu vai funcionar normalmente, pois é pouca diferença, mas se acontecer, tente trocar a fonte.

Acho que a melhor solução seria fazer a autenticação pppoe em um outro equipamento, e utilizar esse roteador em bridge (ponte)

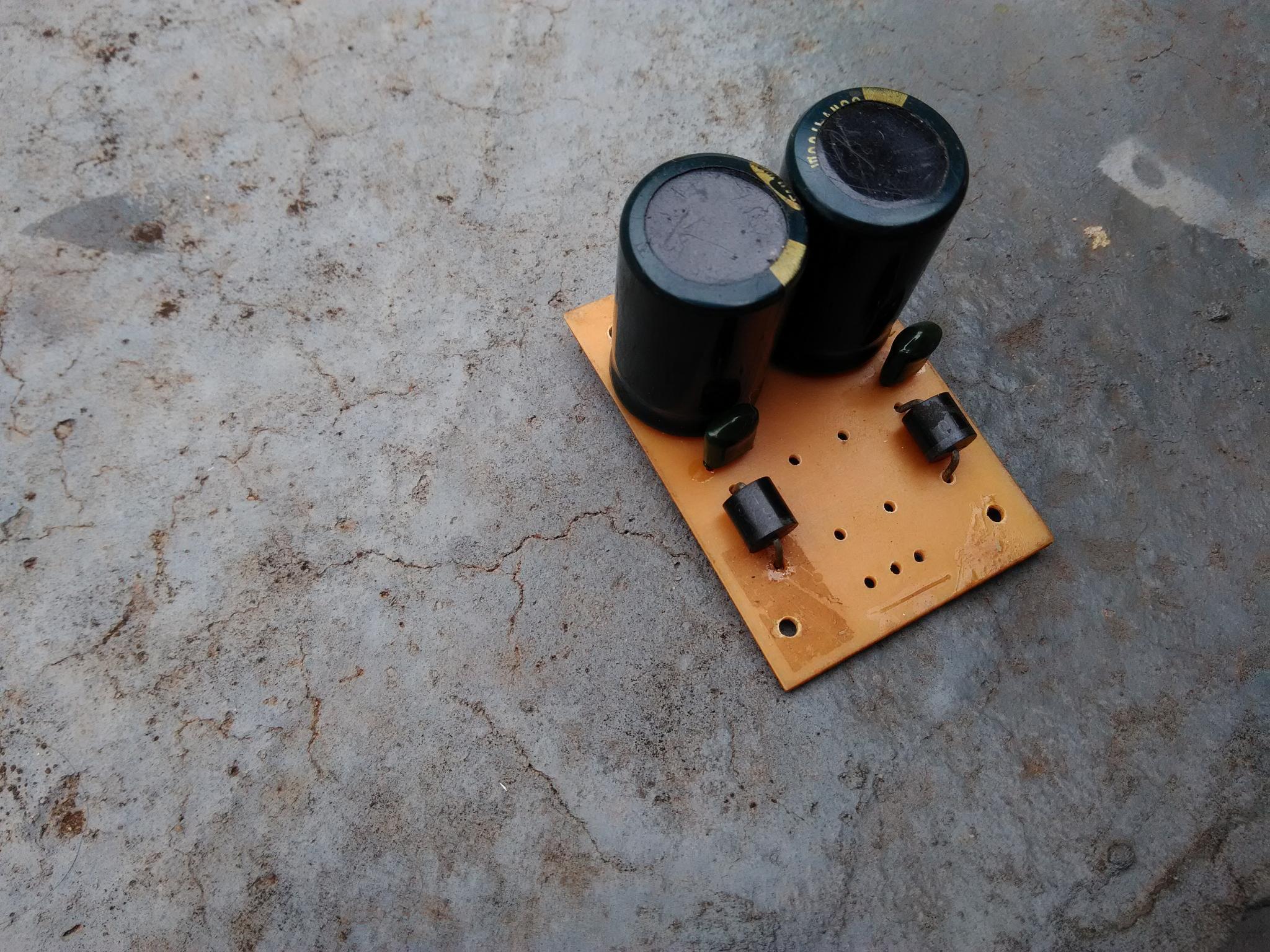

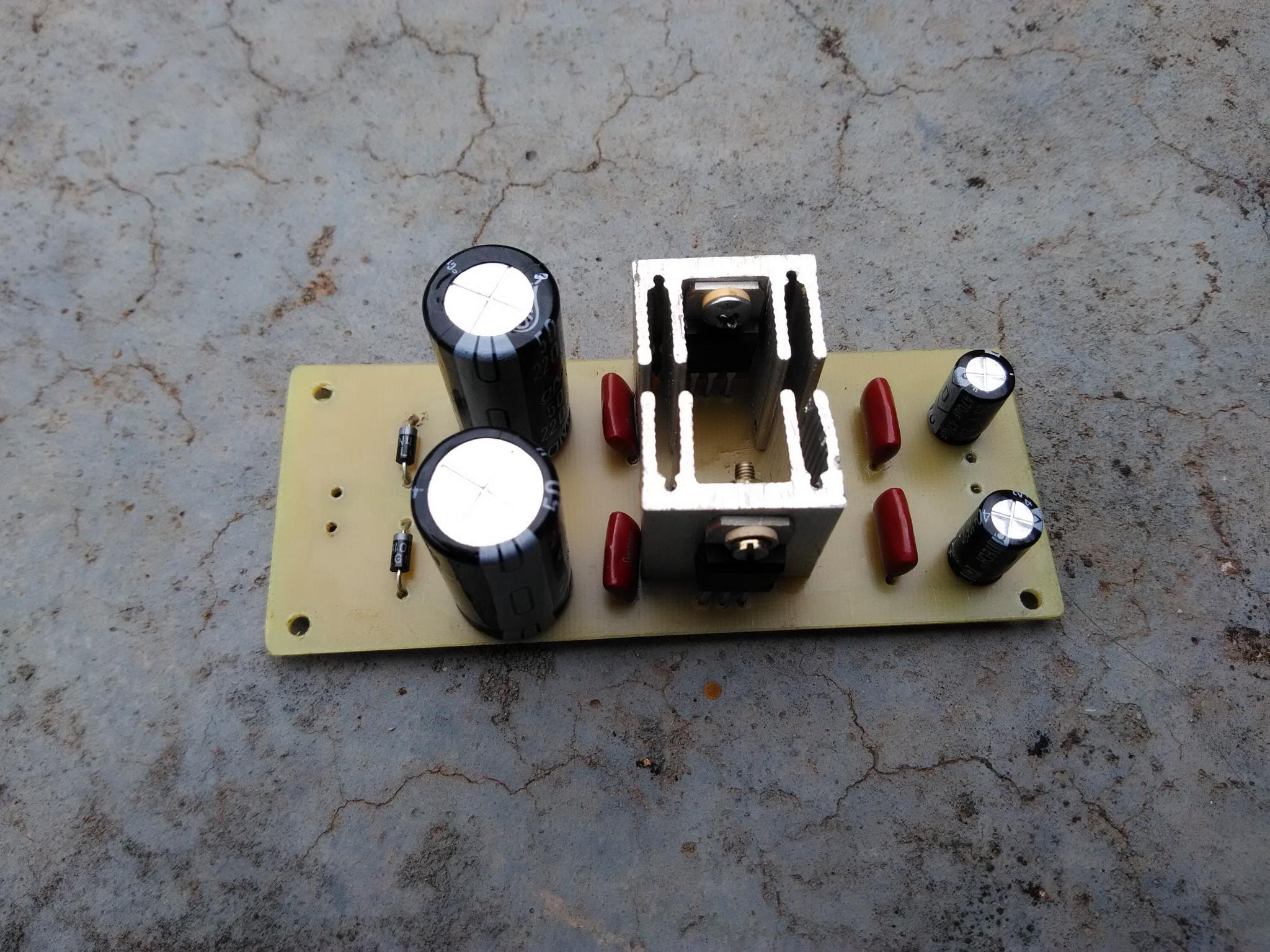

Muito obrigado gente, fiz as placas, inicialmente pretendia por as duas fontes juntas em uma unica placa, porém por conta do espaço não foi possível, mas fiz as placas e vou unir os gnds. Essa placa com esses dois capacitores de 4700x63, aproveitei de um outro amplificador, só falta soldar os outros dois diodos.

Adotei 0,5v para acionar o scr (tic106), logo R=V/I 0,5/10 então o meu resistor deverá ser de 0,05R, e a potencia P=V*I 0,5*10=5w É isso mesmo ?

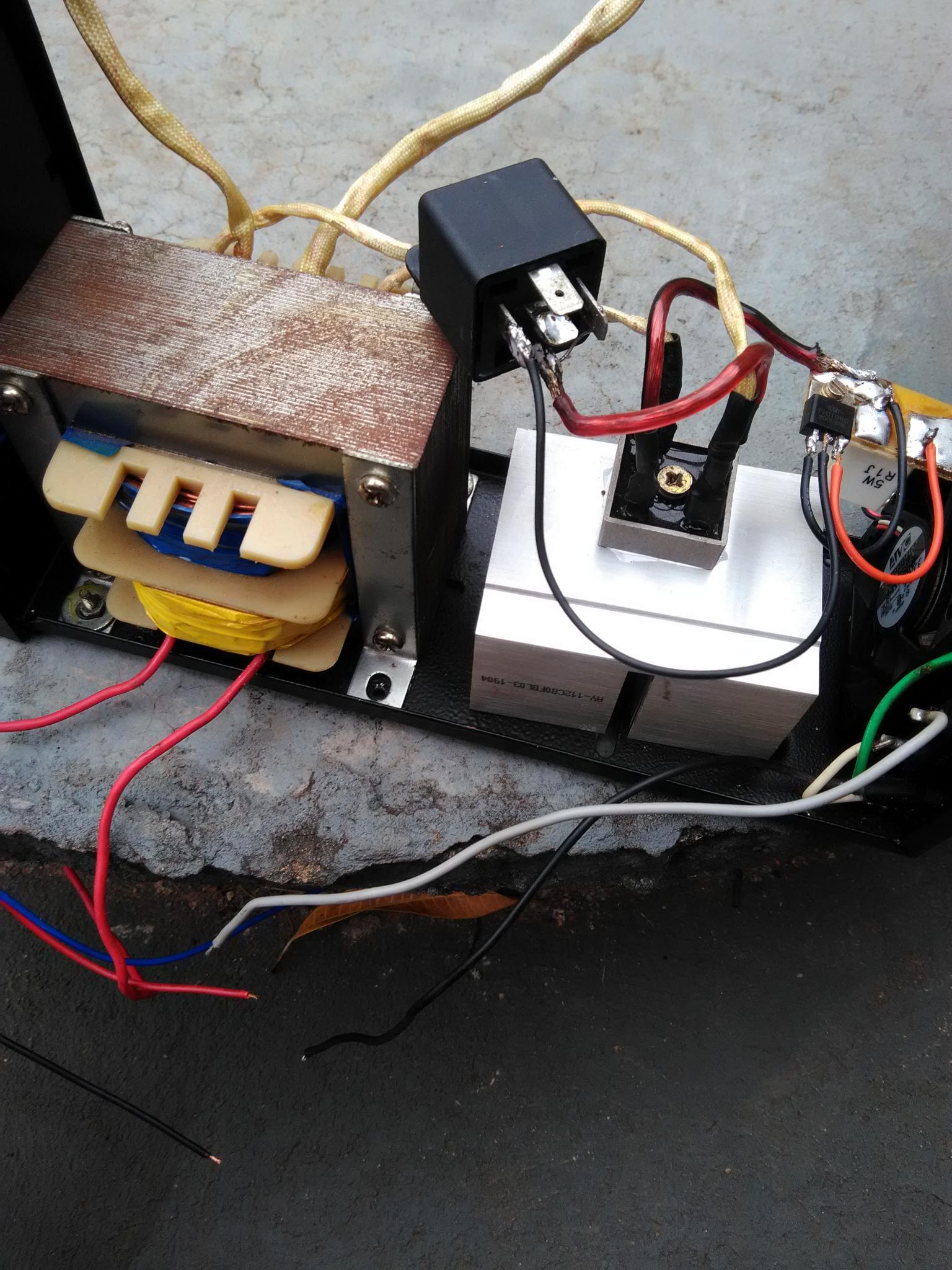

Bom estou fazendo o circuito com o rele, vou sair agora mas olha como esta ficando.

No caso desse circuito eu precisaria de um resistor shunt de 0,05R e uma potencia de 5W ? Teria como rearmar ele automaticamente retirando o curto ?

Gente estou montando um carregador de baterias, está praticamente pronto, porém quero adicionar um circuito de proteção na saída, andei vendo aqui pelo fórum e encontrei esse circuito que o tomazelli fez: Pensei em utilizar ele, porém não tenho um irf3205 por aqui, tenho disponível: IRF3306, IRF540, IRFZ44n, IRF740. Com algum desses fica bom ? e quanto a dissipação, vou precisar colocar em um dissipador ? o carregador fornece 10A. Uma outra dúvida, pelo que vi esse buzzer aciona quando ligo a bateria invertida, e quando ocorrer um curto na saída tem como adicionar um led para sinalizar ?

Esse meu era bem antigo mesmo, pensa num motor bom rapaz, eu tenho um weg vermelhinho aqui ainda que ele é 110/220.

Dia 13 (carnaval) realizando uma limpeza por aqui, encontrei um motor de tanquinho da weg, ele possuía 4 fios e era possível fazer a ligação em 110/220, dei ele para meu tio, se esse motor estiver a placa de ligações "pregada" nele tira uma foto e posta ai para ter certeza. Era um motor como esse do link: (bem parecido mesmo estava até meio enferrujado kkkk) Não sei se era original da maquina, ou se foi trocado.

Acompanhando, tenho dois VU's desses e pretendo liga-los.

Quanto a corrente esta de boa, vai alimentar um RC4558. Com relação aos capacitores, retirei 2 de 4700uFx63v de uma placa que tinha aqui, acha que eles realmente tem vida útil ?

Utilizei os componentes que achei mais fácil no proteus, mas é a mesma pinagem do 7812, para alimentar o 4558 pode ser 12+12, na entrada do regulador marca no simulador 16vdc. Quanto a uma perna dos 12v ficar conectado com o GND dos 40+40 tem problemas ? pois como vou fazer na mesma placa e os dois tem o simbolo do gnd o programa entende que eles são conectados juntos, ai na hora de fazer a trilha pode ser que eles se "encontrem".

Galera pretendo montar a fonte para o amplificador que estou fazendo, tenho um trafo que me fornece 40+40 6A e 12v 1A A saída de 40+40 vai para o amplificador, pretendo usar a saída de 12v para alimentar um pré. O circuito de cima é para alimentar o pré amplificador, o e baixo é a fonte para o amplificador, vou montar os dois circuitos na mesma placa, então uma perna de 12v vai ficar ligada com o gnd dos 40+40, isso pode dar algum problema ? Sera que pode ocorrer ruídos devido ao dobrador na alimentação do pré ?

Quando colocar o modem em bridge, ele não vai bloquear porta nenhuma, provavelmente se por ele em bridge e fazer um discador no windows só vai precisa liberar no firewall do windows.

Pode deixar o modem em bridge, e criar um discador pppoe no próprio windows...

Aqui eu utilizo uma RB-750, faço um hotspot social com check in no facebook, me atende muito bem.

Configure esse roteador em bridge (ponte) deixe a porta WAN desconectada utilize somente as portas LANs, e teste, provavelmente ira funcionar.

Qual o seu provedor ? me parece Traffic shaping...

Cara colocar uma RB750 para fazer a configuração da internet toda, e joga esse pfsense como servidor de cache usando o squid, achredito que ficara bom. estou usando assim, tenho aqui um link local e um dedicado via fibra 5/5MG os dois vão para a rb.
