GustavoH93

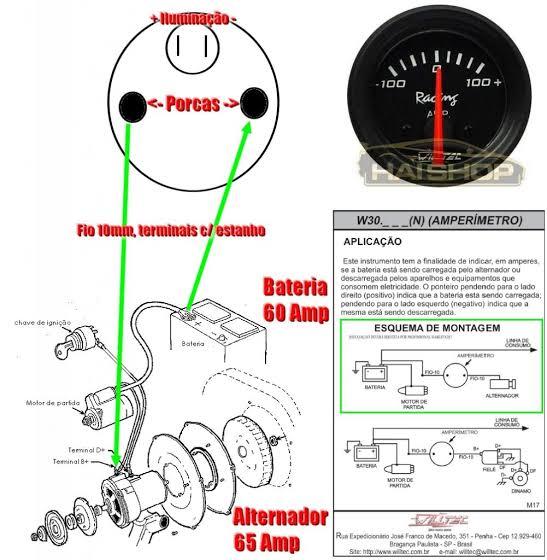

Pesquisando encontrei esse esquema de um outro modelo e essa instalação o amperímetro vai entre o alternador e a bateria nada mais e olha que esse aí vai até 100A Os dois são praticamente iguais, será que nesse caso a ideia é seguir e fazer o que mostra no esquema colocar entre o alternador e a bateria? Pelo que eu entendi nesse caso com a chave do carro na primeira posição sem ligar o motor (meia chave) o ponteiro vai um pouco para a parte vermelha da escala porque a bateria vai mandar energia para as bobinas que magnetizam o alternador, e depois que o motor funcionar o ponteiro vai para a parte azul da escala porque o alternador vai estar em funciomento e vai mandar energia para a bateria. Só que então pelo que entendi esse amperímetro serve apenas pra indicar se a corrente está indo do alternador para a bateria e vice-versa não serve pra mostrar a corrente total que está circulando pelo carro, certo?

Estava difícil arrumar tempo pra conseguir montar, mas consegui e deu certinho bem bacana o esqueminha com os leds. Uma outra pergunta boba fugindo um pouco do assunto dos CI, mas continuando haver com o meu projeto, comprei um amperímetro analógico desses de 52mm pra colocar no possante. Estou mandando foto dele, tem escala positiva e negativa, atrás tem os bornes dos fios e os fios finos vermelho e preto pra acender o led dele, testei na bancada com fonte 12v e uma carga foi simples ligando normalmente ele marca na escala positiva e se inverter os fios ele marca na escala negativa, ou seja está funcionando bem. Mas agora vem a dúvida, eu devo ligar ele em série com o fio que vai do alternador até a bateria OU desconectar os todos os fios que estão no polo positivo da bateria e ligar em série com o amperímetro? Tirando é claro o fio do motor de partida que vai ficar direto no polo positivo porque ele deve consumir uma corrente muito alta e pode queimar o amperímetro.

voce fala a fonte desligar o PC mesmo? estou montando o circuito dos LEDs, mas dá uma olhada por favor, as saidas do CI estão marcadas em A B C D e os leds com os diodos a mesma coisa por exemplo o primeiro começa com A e o fim dele é o D, então é isso mesmo tenho que intercalar pra ligar tudo no CI?

Vou comprar a plaquinha mesmo, quase ressuscitando o tópico, chegaram sexta os componentes para montar o LED supermáquina, vou começar a montar, comprei também mais dois CI pra ter sobressalente para o hallmeter, curiosamente os CI para o led supermáquina deu certinho nenhum erro, o CI para o hallmeter deu erro em um e no outro não, mas nos dois está falando que a gravação foi completada, vai entender, o jeito é colocar no circuito e ver se funciona... Por falar isso depois que termina a gravação devo tirar a Pic Kit 3 da usb para colocar outro CI para gravar ou posso simplesmente tirar um CI e colocar outro? estava com medo de danificar a gravadora...

entendi, mas o 2596 por ser chaveado tem uma eficiência bem maior não é? Fui pesquisar o circuito dele só que achei essa plaquinha pronta e parece bem interessante: https://produto.mercadolivre.com.br/MLB-760893608-fonte-dc-dc-lm2596-ajustavel-de-in-45-35v-out-125-30v--_JM?quantity=1#position=5&type=item&tracking_id=0a9abe28-edea-419b-867c-a8ec339eb2ad Essa plaquinha ai é só ajustar a tensão de saída do potênciometro para 5V e pronto né? Mais interessante comprar ela pronta então, pelo que vi o circuito dele usa indutor e isso é mais complicado de fazer... Decidi que vou fazer aquele outro esquema do blog do larios vai ser os leds supermáquina: http://www.picsource.com.br/iBlog/archives/5821 Estou providênciando os componentes

Com relação a pressão está certo, porém até a fase em que o turbo pressurizar aí a pressão vai subir... E o ponteiro funciona com motor de passo ou servo motor o vendedor me falou isso mesmo... Mas então como devemos resolver isso de forma simples? Tentar alguma coisa eletrônica pra acertar a posição do ponteiro ou tentar abrir e ver? Pensei em abrir o sensor, só que ele é parafusado então pode ser que ao abrir ele quebre também...

A pressão do coletor de admissão, quando a borboleta do carburador está fechada o motor continua girando tentando sugar ar, só que com a borboleta fechada começa a criar vácuo parcial e isso faz a pressão interna diminuir e é esse número que o ponteiro indica abaixo do zero, a pressão negativa, porém em carros turbos o compressor da turbina faz a pressão interna do coletor de admissão ser bem mais elevada do que a pressão atmosférica, então nesse caso o ponteiro vai medir a pressão positiva acima do zero. E se o carro estiver desligado não tem pressão nem positiva nem negativa então ele marca zero. Só que ele já está marcado abaixo do zero sozinho, mas está calibrado porque fiz os testes, por isso estava tentando colocar um resistor em série com o sensor na esperança do ponteiro voltar pro zero, mas pelo jeito não é um sistema resistivo, porque com 50k em série ele ainda continuou marcado a baixo de zero... Nesse caso o jeito mais fácil seria abrir, só que acho que vai quebrar kkkk então se o sensor que é uma cápsula de vácuo não altera o valor da resistência pro ponteiro o que ela varia para ele interpretar? A ideia original era colocar um resistor em série com o sensor pra deixar o ponteiro no zer, mas pelo jeito não vai dar certo essa ideia...

Não acho que seja o sensor com problemas porque testei no carro e funcionou bem só que ele não para no zero como deveria, estou achando que o ponteiro está mal encaixado, o problema é que estou com medo de tentar abrir e quebrar, mas se eu abrir acho que é só recolocar o ponteiro na posição certa que deve funcionar...

@Renato.88achei que o único regulador seria 7805 vou pesquisar sobre o lm2596 pra ver qual a vantagem dele, mais uma vez agradeço a todos pela ajuda. Só mais uma coisinha caso possam ajudar mudando de hallmeter, mas ainda falando de medição em coisas do carro a um tempo atrás comprei um medidor de vácuo ele mede pressão posição e negativa, só que ele veio meio desregulado e sem vácuo ou pressão ele devia indicar zero mas ele está marcando bem menos... Teria como acertar isso? Falei com o vendedor e ele me disse que vai mandar outro, só que estou com dó de jogar o bichinho fora, ele funcionou bem e é novo só que não marca certinho no zero, estou deixando a foto dele e do esqueminha de instalação. Coloquei um potenciômetro de 50K em série com o fio verde mas não mudou nada... O ponteiro se mexe com um motor de passo pelo que o vendedor me informou e dá pra ouvir o barulhinho dele quando liga. O que acham tem conserto? A ideia é só fazer o ponteiro marcar o zero quando não tem pressão, se acharem melhor eu crio um novo tópico... Anexei as fotos do esquema e do medidor ligado, dá pra ver que mesmo sem pressão o ponteiro fica a baixo do zero...

@Renato.88 @Isadora Ferraz @Eder Neumann Beleza pessoal muito obrigado, foi trocar o pino 8 pelo 14 e pronto deu certo funcionou! inclusive aquele botãozinho que muda pra ponto, três pontos e barra inteira, por via das duvidas vou na eletronica comprar um outro CI e tentar gravar pra ter um PIC gravado de reserva, uma perguntinha meio boba os PIC são muito sensíveis? Por acaso na hora da partida do carro com o pico de corrente será que o PIC pode dar erro e desprogramar ou PIC não perde a configuração nunca? É meio boba a pergunta, mas estava pensando nisso...

Funcionou o circuito, mesmo mostrando 3FFF no programa montando o circuito com os leds ele funcionou, o estranho é que praticamente foi instalar no outro computador e mandar gravar, não fiz nada diferente... Só que um PIC gravou e o outro não então estou achando que um veio com defeito...

certo vou corrigir e ver se funciona, por curiosidade se eu reconectar esse CI na pic kit 3 e clicar em read ela deve mostrar o que está gravado nele naquela tela que fica cheia de 3FFF certo? Queria saber se eu colocando o PIC ali de volta ela vai conseguir ler ou não, se bem que estou com medo de colocar ele lá de volta e ela apagar ele, vai saber... Mas amanhã vou na eletrônica e compro outro PIC pra tentar gravar novamente, achei que os componentes vinham testados de fábrica, como já comprei o PIC a muito tempo nem adianta brigar por garantia, só que imaginei que eles vinham testados de fábrica...

por incrivel que pareça não é que o treco funcionou? tinha comprado dois PIC e um não gravou nem a pau, mas o outro deu certo, estou achando que foi uma série de problemas, meu pc estava apresentando problemas, o driver que baixei da pic era incorreto e um dos PIC veio com problema... Que bom que deu certo porque eu já ia martelar tudo... Mas temos um pequeno pepino, vejam o esquema por favor: O pino 8 é pra ter um LED só que ai tem um problema, olhando o esquema por baixo pede para aterrar o pino 8... E com o terra ali o led não acende de jeito nenhum, e se tirar o terra o circuito fica apresentando problemas os leds acesos do nada, tem como resolver? @Isadora Ferraz não é que aquele treco que você disse a umas páginas atrás de controlar a tensão com potênciometro funcionou mesmo? coloquei duas pilhas em série e variando ele a tensão muda certinho...

@Eder Neumann apertei verify e apareceu isso na imagem o que acha?

@Isadora Ferraz @Renato.88 Até agora não sei o que é LVP... Mas pra tentar levei a pic kit 3 pro pc da oficina e fiz o mesmo procedimento, não mudei nenhum fio nem nada, instalei o driver da pic kit e ele deu pau ai baixei outra versão e liguei o on do target e ai deu 4,7V no multimetro! Selecionei o .HEX apertei write e apareceu verde e sucesso na telinha do programa, só que na parte de baixo só fica 3FFF como nas imagens que to mandando. Mas então gravou ou não? O unico jeito de saber se gravou mesmo é montando o circuito e ver se o hallmeter funciona?

@Isadora Ferraz vou ler o datasheet do PIC 16F676 pra descobrir o que é o tal LVP, por desencargo de consciência mandei mensagem pro vendedor e ele me falou isso: Está configurando para que o gravador injete tensão alta de 12v no MCLR ? Por default isso é desabilitado por questão de segurança, pra não queimar nenhum circuito TTL externo ao microcontrolador. Tente habilitar o oscilador externo (ter que colocar um cristal) acredito que vá gravar tranquilo. Acham que faz algum sentido?

Estou tentando não perder a paciência e partir essa tranqueira em mil pedaços... Hoje liguei o computador e tive a brilhante ideia de deixar o mouse desconectado, como ele é USB e com a K150 parecia que estava dando conflito imaginei que ele poderia estar dando algum conflito com o PIC kit 3, então desconectei o receptor wireless USB do mouse e conectei a pic kit 3, usei o atalho do teclado pra habilitar aquela função de controlar o ponteiro do mouse com as teclas numéricas. Até aí ok, mas nesse caso o software da PIC kit não reconhecia mais ela de jeito nenhum! reiniciei tentei de novo e nada. Ai falei amanhã tentarei no computador da oficina, esse que tentei usar é do meu quarto. Então fui colocar o receptor USB do mouse de volta e pronto o windows não reconhecia mais ele, fazia o barulho quando conecta algo sem o driver instalado, então pensei em reinstalar ele, lembrando que estava controlando o ponteiro do mouse pelo teclado (que é um inferno) após procurar no site do fabricante que não tem nada, lembrei que tinha instalado aquele driver booster que baixa os drivers sozinho, então abri ele e apareceu que estava um driver faltando, cliquei pra baixar e instalar, após instalar fez o som de quando conecta alguma coisa pela USB tipo um pendrive, pensei pronto reinstalou agora vai funcionar, e nada! mouse inoperante, então resolvi reiniciar, após reiniciar passar a tela de boas vindas ouvi o mesmo barulho de quando conecta pendrive na USB, imaginei agora vai! E pronto! TELA AZUL! MARAVILHA! Reiniciei novamente sem o receptor do mouse abri o driver booster e coloquei pra atualizar todos os drivers porque nem imagino mais qual está falando, e milagrosamente o mouse voltou a funcionar... Amanhã vou tentar fazer o mouse voltar a funcionar (nem sei como, mas preciso) Estou pensando em tentar usar a pic kit no computador da oficina, mas agora estou até com medo de colocar e dar algum pau naquele PC, é com ele que faço a CNC funcionar... Por acaso tem como usar essa configuração .hex do pic no arduíno? Tenho um arduíno parado aqui e seria meio que matar uma mosca com canhão, mas se funcionar creio que vale a pena.

Nem eu entendo, estou com palpite que esse treco veio com defeito... Mas também não sei o que fazer, esse erro que apareceu indica que não gravou nadinha, e tudo leva a crer que a tensão baixa é que está impedindo a gravação, ele não tem tensão suficiente pra ligar o PIC nem pra dar reset na memória... Vou pesquisar mais aqui, elevar a tensão no target até dar 5v no multímetro, e se não der certo o jeito é empacotar e devolver, porque já estou cansando, faz muito tempo que estou tentando fazer o hallmeter e é só problema e mais problema, e se não tô conseguindo nem gravar o PIC não tem porque aprender programação, é aprender a nadar pra viver no deserto...

Entendi, então não tem como colocar fonte 13v direto né? Mas dá pra colocar fonte externa de 5v pra alimentar o CI certo? Vale a pena colocar a fonte 5v?

Sim e está dando 3,23v... Tô achando que o PIC kit 3 não está alimentando direito o PIC por isso ele não consegue gravar e por isso tô querendo colocar fonte externa. Sim o PIC kit 3 já devia fornecer os 13v mas isso não acontece eu medi e a tensão está baixa, acho que é por isso que ele não consegue zerar a memória e gravar a programação, e eu habilitei target Power e mclr e a tensão dos dois é 3,23v bem abaixo do necessário por isso estou pensando em colocar fonte externa 5v. E sim você me disse pra começar a programação com arduíno, mas eu não programei nada ainda só peguei o arquivo .hex e tô tentando gravar no pic como está no blog do larios... Mas os 13v deveriam ficar ligados direto durante a programação ou apenas no início para limpar a memória?

Então nesse caso eu preciso arrumar uma fonte 5v e outra fonte 13v é isso? A alimentação é 5v, mas não tá chegando nisso, será que o regulador de tensão do pic kit 3 está com problema?

Sim se tirar a seleção fica zero, será que subindo a tensão ali no target até chegar 5v no multímetro dá certo? Ou é meio arriscado queimar o pic? Pelo que entendi ele tem que alimentar com 13v o pino 4 para limpar a memória do pic e depois deixa de alimentar o pino 4 pra gravar o PIC, e o pino 1 fica com 5v o tempo todo é isso?

IXI medindo aqui com as caixinhas ON e MCLR selecionadas entre o pino 14 (-) e o pino 1 (+) está dando 3,23v e entre o pino 1 e o pino 4 dá 3,23v também algo de errado não está certo... Será que só usando uma fonte 5v externa já resolve?

@Renato.88 baixei um outro programa da pickit3 acho que é outra versão, pra tentar a sorte (vai que por algum motivo sinistro o negócio funciona) baixei e na hora de conectar dava erro pedia para atualizar o sistema da pic kit 3 e com muito trabalho atualizou o treco, mas na hora de programar dá erro, mas dessa vez esse programa falou o tal erro: Programming failed at Program Memory address 0x000000

Qual a função do capacitor ali na alimentação? Estou apenas seguindo a pinagem do pic kit 3 será que usar uma fonte 5v externa para alimentar o CI é melhor? Tô arrancando os cabelos pra tentar entender porque tá dando erro, tá tudo normal aqui as coneções os drivers, tudo certo tô mais perdido que cego em tiroteio...
