  1. mroberto98
    Sim! pode ligar no volume max! com 45V se consegue pelo menos 100W em 16Ohms, 16 ohms é a impedancia minima!
  2. mroberto98
    Ai esta o circuito com o stk439 em bridge!!
  3. mroberto98
    Já resolvi kkkkkkkk Mas agr to instalando as coias... Proteus etc... Hj mesmo se der eu posto!
  4. mroberto98
    kkkkkkkkkkkk só não uso linux porque não atende as minhas necessidades kkkkkkk
  5. mroberto98
    A sorte que tenho um cd do linux aqui, nem preciso instalar, rodo direto pelo cd mesmo! agr com o linux to fazendo uma geral aqui, o linux n pega virus, mostra tdos os arquivos ocultos, etc heheheh
  6. mroberto98
    Lenda!! Como também aquela onda de que deixar a saida aberta o sinal distorce, como se a saida ficasse muito leve ai o sinal ficava quadrado... Tudo lenda! Não pude postar nada porque meu pc pegou um virus ******, nem formatando não sai!! Tem dois hd, um com os arquivos que n posso formatar, ai o se copia pra todos diretórios... :muro: Mas logo eu posto o esquema...
  7. mroberto98
    Sim dá pra fazer uma ligação em bridge e obter a potencia maxima dos dois canais! Depois eu posto um esquema!
  8. mroberto98
    Que tanta briga kkkkkk Sendo ou não a fonte de 20A o cara so vai gastar centavos a mais na modificação kkkkkkkk
  9. mroberto98

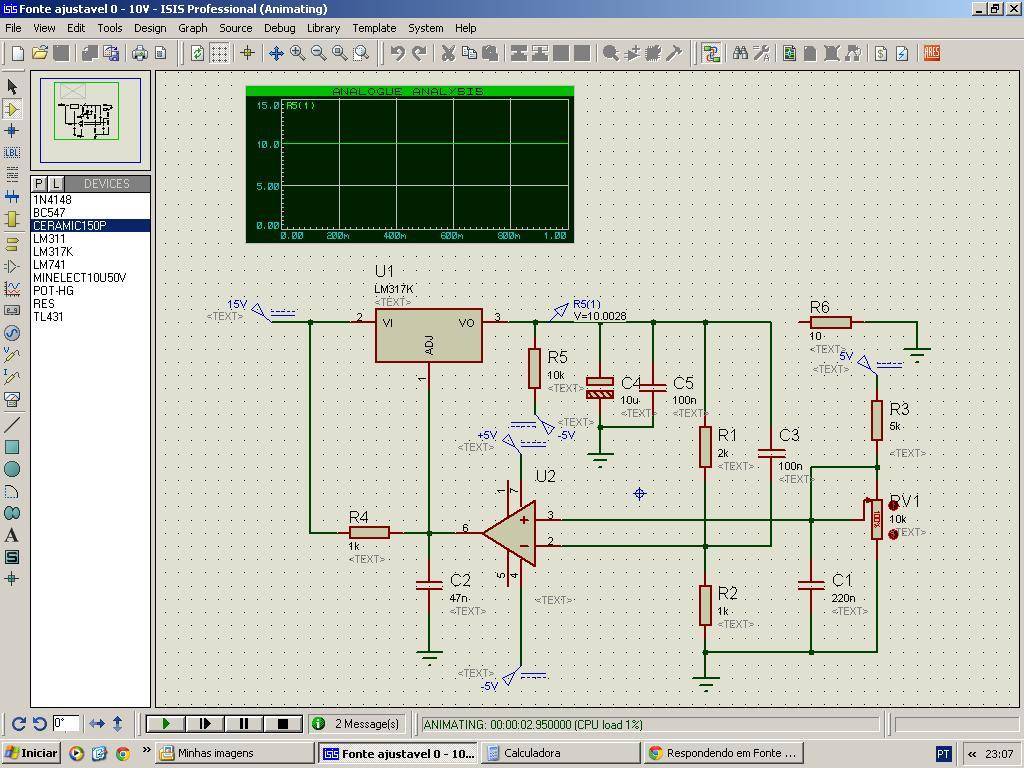

    @cesarlg Olha as simulações: Usei operacional na simulação porque no proteus não achei comparador com modelo de simulação valido (a simulação dava erro). Se for comparador a alimentação pode ser terra e -5V, mas se for operacional ai tem que ser pelo menos +15V. Bom a precisão ficou ótima, pois o ganho de realimentação ficou ainda maior que a do próprio CI!!
  10. mroberto98
    Eu concordo por partes, eu também nunca precisei de tensão abaixo de 1.2V, na verdade a tensão mais baixa que necessitei for de 3V... Bom, mas se eu fosse fazer uma fonte eu faria com variação desde 0! porque? Por causa da frescura mesmo! Alguns componentes a mais n faria diferença! Kkkkkk
  11. mroberto98
    Estabilidade? Bom, supondo que um operacional tem um ganho altíssimo, 1mV de diferença na entrada e a saída ja varia vários Volts! Quer mais precisa do que isso??? Mas cada caso e um caso, se for so pra ter referencia de tensão o modo mais simples resolve...
  12. mroberto98
    Não seria melhor usar um operacional na realimentação pro pino adj do ci? Acho que assim ficará com melhor estabilidade com certeza!!! E claro, você garante 0V na saida sem ter que ficar dependendo de tolerâncias de resistor, etc...
  13. mroberto98
    Não pode sair trocando os mosfets na saida... Pode ter coisa errada no modulo antes dos mosfets fazendo eles queimar!
  14. mroberto98
    Do jeito que eu disse pode juntar os dois secundários! Retifique os 12V em onda completa como você fez, e os 9V você retifica em meia onda apenas ja que o consumo e baixo! E certeza isso vai comprometer a estabilização!
  15. mroberto98
    Sim pode! você tem um de 12 e outro de 9, junte e ficara 21V, 12V em cima e -9 em baixo! Mais uma retificação no ennrolamento de 9V
  16. mroberto98
    você tem um trafo com duas saidas mas sem center tap, é so você por duas saidas em serie que ja vira um center tap! A estabilização vai depender do quando a tensão negativa for bem estabilizada.
  17. mroberto98
    Não entendi o que você quer fazer.
  18. mroberto98
    Os transistores São darlington? E quantos sao? Coloque um capacitor de 10nF no pino de referencia do ci. E tire a proteção de curto se tiver, so pra testes. E se você puder medir a resistência ôhmica do primário do trafo com o multímetro, me passe!
  19. mroberto98
    Bom, a estabilização é boa ate quantos Amperes de consumo? colocou algum capacitor na tensão de referencia do ci? Aumente também esse resistor de 1.8ohms!
  20. mroberto98
    Charles, Ninguém ta conseguindo matar o seu pepino ai? Kkkkkkk Você está usando 1R naquele resistor na entrada do LM?
  21. mroberto98
    Pode postar o esquema atualizado com as novas modificaçoes que você fez?
  22. mroberto98
    No esquema da pagina o emissor do bd esta diretamente na entrada, e a base diretamente no emissor do tip... E o coletor diretamente na base do tip... O unico jeito de colocar o bd seria com os resistores de equalização nos tips! Não entendi onde você disse que deveria ter um resistor de 0,05ohms? Ele disse que colocou ressitor de equalizaçao de 0,15ohms em todos os tips!
  23. mroberto98
    Paulo, vi o esquema que você disse da proteçao na pag. 10... Mas qual é o esquema que ele usou? Com bd etc... estou pelo celular... E ja tem muits paginas esse topico... E demora anos pra carregar uma pagina kkkkk
  24. mroberto98
    Qual é o esquema de proteçao contra curto?
  25. mroberto98
    isso é verdade! Muitos projetos de fontes chaveadas que tem por ai não prestam, isso quando se acha porque é raro!
