Tudo que New Nerd postou
-
Gostaria de acrescentar aqui que fiz praticamente a mesma coisa esses dias, instalei um LM350 em uma fonte chaveada de computador (ATX) e funcionou sem problema. O regulador de tensão funciona, sua fonte é que tem problemas.
-
Acho que da forma que está o melhor que se pode fazer é remover o diodo que esta ligado a chave deixando apenas o que está em 3,3 assim você terá 2,7V, 5V e 12V. Para se conseguir 3,3V, 5V e 12V exatamente tem que se acrescentar alterações mais severas no circuito ou até mesmo na fonte.
-
Poste o circuito da sua fonte se possível...
-
Para qual finalidade você precisa disso? Se explicar melhor posso indicar uma solução equivalente ou mais apropriada...
-
No caso do relé, por questões de isolação, acho que não é recomendável usar uma tensão maior que a especificada. Mas a nível de gambiarra acredito que funciona, desde que não ultrapasse a potência máxima. (Também fiquei curioso para ver outras opiniões sobre isso)... Os capacitores são pequenos porque a capacitância dos mesmos é muito pequena, assim não demanda muito tamanho. Boa Sorte!
-
É exatamente o que está na imagem, ignore o número 5 e faça a ligação dos outros quatro fios na ordem que manda as instruções da foto. Boa Sorte!
-
A parte do meio, a número 1, somente...
-
O código que havia feito inicialmente acabei apagando e infelizmente não terei como mostrá-lo. Por fim o que fiz foi passar a utilizar o mikroC, refiz o código do zero e setei adequadamente através do Edit Project do mikroC a opção para oscilador interno, também desabilitei o master clear só pra garantir e setei a opção de frequência pra 4Mhz... O código (pisca led) que funcionou: void main() { TRISB = 0; PORTB = 0; while(1) { PORTB = 0x01; delay_ms(300); PORTB = 0x0; delay_ms(300); } } Depois de compilar testei no Proteus, estava OK então gravei o PIC e fiz o teste com a montagem mais simples possível, liguei o 5V em VDD e VSS, coloquei um capacitor cerâmico de 100nF entre VDD e VSS, liguei um resistor de 220R de RB0 até o LED e o LED no GND, aí funcionou perfeitamente e sem sacanagem.
-
Depois de muito fuçar descobri que havia algum problema no código, troquei de compilador e mexi no código aí funcionou perfeitamente e sem bizarrice. Muito obrigado pelas dicas!
-
@aphawk fiz o que você recomendou e realmente parece que ficou mais estável. Obrigado pelas dicas, são uns pequenos detalhes que fazem a diferença... Será que se eu utilizar um cristal ao invés de utilizar o oscilador interno funcionaria melhor?
-

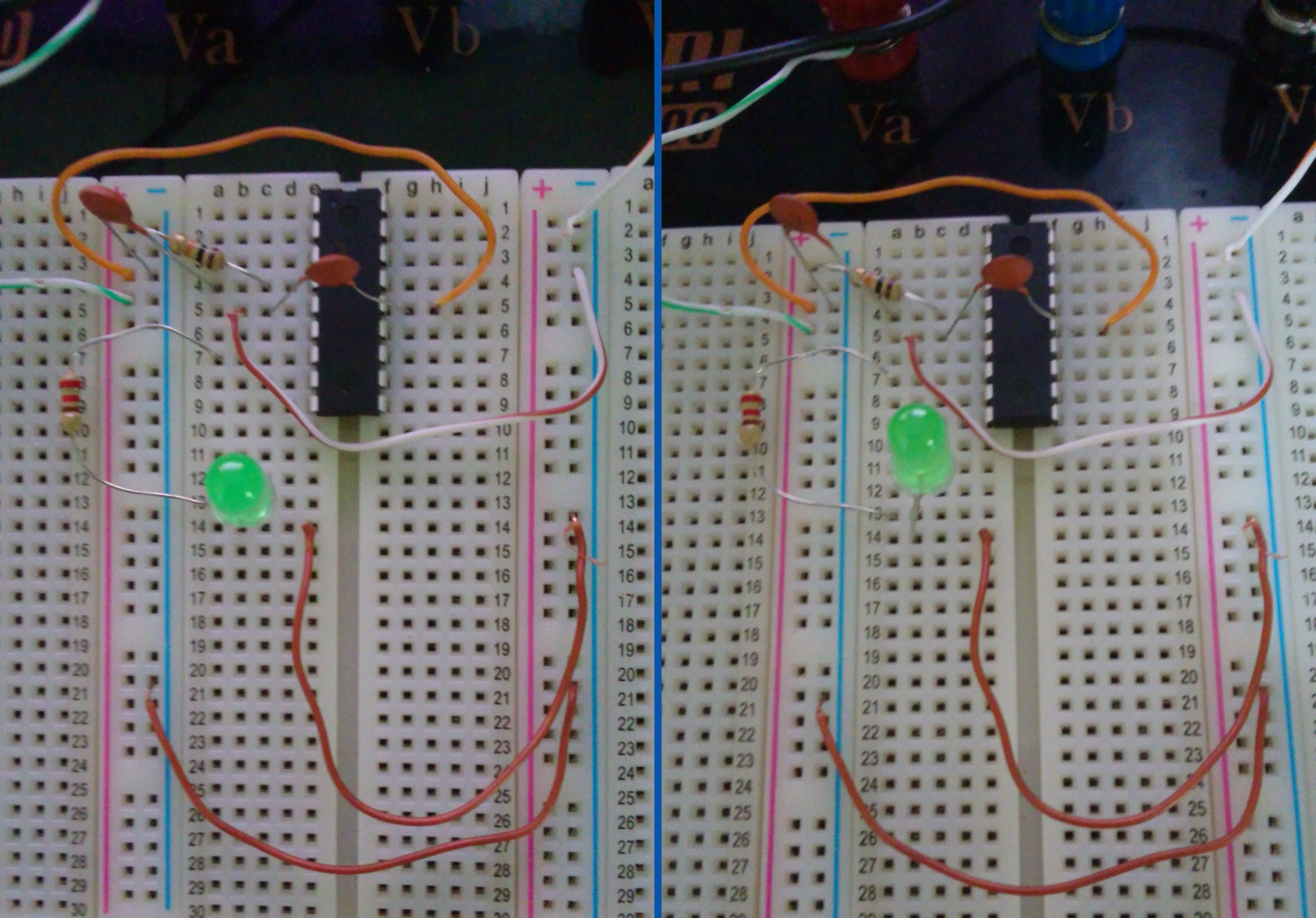

Depois de eu dar uma mexida na montagem o circuito funcionou um pouco melhor mas continua estranho. Gravei um vídeo para mostrar a bizarrice que está ocorrendo, agora o led pisca normalmente mas quando aproximo minha mão do circuito ele para: E aqui a foto da montagem com mais detalhe:
-
Dei uma conferida aqui, adicionei o capacitor de 100nF e parece que a montagem está OK mas continua só piscando quando coloco a mão ou na carcaça, ou no positivo ou negativo dos 5V Obs: Não estou utilizando cristal, estou utilizando oscilador interno. E mais uma coisa, esta é a segunda fonte que testo.
-
Boa tarde! Estou tentando fazer funcionar um PIC-16F628A, apenas como experiência, fiz uma montagem bem básica na Protoboard e gravei um código simples somente para fazer piscar um LED e para alimentação utilizei a fonte que tinha em mãos; liguei nos 5V de uma Fonte ATX. O problema é que quando eu ligo o circuito nada acontece, até que eu "aterre" a carcaça da fonte com a mão... Somente quando coloco a mão sobre a carcaça da fonte o LED começa a piscar, por quê está ocorrendo isso se a saída da fonte apresenta 5V normalmente??? Obs: A instalação da minha casa é bem antiga e não possui aterramento, então a fonte fica sem o fio terra, imaginei que isso poderia ser a causa do problema... Alguma maneira de contornar o problema? Alguma sugestão? Obrigado.
-
O nome desta chave é KW10A mas pelo que pude ver ela não está na lista do EAGLE. Suas opções seriam então: Adicionar os furos no layout manualmente na distância certa, ou criar o componente e adicionar a biblioteca do EAGLE. As informações sobre o componente: http://www.imperadoreletronica.com.br/images/medidas/0057.jpg Boa sorte!
-
Recomendação de programa para pcb
New Nerd respondeu ao tópico de Jaime Francisco da Silva em Eletrônica
O Proteus é uma das melhores ferramentas de simulação que se tem atualmente. Porém ele não é perfeito e pode apresentar diversos problemas de simulação, mas com prática da pra aprender a passar por cima de alguns problemas e consertar alguns também. Sempre que encontrar alguma falha pesquise a solução online, muitas vezes da pra resolver. Fica a dica ai... Boa sorte. -
Recomendação de programa para pcb
New Nerd respondeu ao tópico de Jaime Francisco da Silva em Eletrônica
Eu gosto do EAGLE. Sugiro que experimente se não o conhecer ainda. Boa sorte... -
Veja este manual da UNIPOWER: https://www.robocore.net/upload/ManualTecnicoBateriaUnipower.pdf Tem muita informação útil ai, vai tirar suas dúvidas e te ensinar a cuidar das suas baterias adequadamente.
-
Bateria de 12V por 7Ah imagino que se trate de uma bateria comum de chumbo e ácido. Se for isso mesmo lhe aviso que se tentar zerar totalmente a bateria vai danifica-la, este tipo de bateria é considerada descarregada quando sua tensão é igual ou menor que 11 Volts, assim devendo ser recarregada até atingir uma tensão de pelo menos 13V e no máximo 14V; estes valores indicam a carga completa da bateria. Espero ter ajudado, boa sorte!
-
Qual é a fonte de alimentação que você está utilizando? Da forma que você explicou deu a impressão que sua fonte não tem potência para ligar a carga...
-
As baterias são velhas ou novas? Tomara que seja as baterias, se não for, provavelmente vai ser bem difícil você mesmo arrumar. Boa Sorte!
-
Como você já deve saber o YouTube está cheio de vídeos sobre isso, recomendo que assista o quanto for necessário e tente fazer, não é tão difícil. Eu prefiro utilizar o software EAGLE, acho mais prático, você pode experimentar. Vou recomendar dois vídeos que explicam bem o uso do EAGLE: https://www.youtube.com/watch?v=JCxMJOUOPdk https://www.youtube.com/watch?v=VD0-wn2RkWs De uma maneira ou de outra não desista, mais cedo ou mais tarde você consegue fazer. Boa sorte!
-
Entendi Daqui a pouco aparecem os mestres ai e te dão uma luz...
-
Compra um Joystick USB desses mais baratos estilo de Playstation 2 que servem em computador. Ai é só você desmontar e adaptar o circuito no seu Joystick caseiro. Acho que é a maneira mais fácil. Boa sorte!
-
Simulação de circuito no proteus dando resultado diferente
New Nerd respondeu ao tópico de Jorno em Eletrônica
-
Desmonta ele todo que você deve conseguir achar o problema e fazer isolamento.
