Esse indutor de 156nH, usando um parafuso de 1/4" como molde, quantas espiras mais ou menos devo dar?

@aphawk Qual dos 2 circuitos teria melhor ajuste, distância e qualidade de som? Trocando os 2 transistores pelo BC547, funcionaria ainda? Quais os possíveis problemas?

Preciso de um substituto para o 2n3904, pois já rodei tudo que foi loja atras dele e não encontro de maneira nenhuma. É um mini transmissor de FM com microfone de eletreto. Vi na internet que usar o BC547 pode servir, mas como ele tem o ganho menor não ficaria na área de saturação? Agradeço pelas respostas!

Arranjei outro de 35v e 220uF. O problema é que um pedaço da placa saiu quando ele inchou.

O que eu devo fazer? Troco ele por um de maior, menor ou igual capacitância? Obs: ele explodiu sem carga!

Tenho um módulo com o LM2596s que possui 2 capacitores de 220uF e 35v. Alimentei o módulo com 27v, e quando aumentava a saída, ao chegar próximo de 13v o capacitor de saída começou a esquentar MUITO e sair fumaça do suporte de plástico dele. Inflou que nem um balão. Sempre usei esse módulo alimentado com 12v, agora que coloquei os 27v ele explodiu o capacitor de saída.O capacitor de entrada, que recebeu a tensão total, não explodiu, nem esquentou, está perfeito. O que pode ter sido? Defeito do capacitor? Falsa informação?

@rjjj Poxa, ajudou bastante. Mas no caso de colocar o LM35 nesse circuito, eu simplesmente coloco os terminais de alimentação do LM35 nesses +v e -V, e, assim já fica possível mostrar temperaturas negativas? Precisa de mais alguma alteração?

@Mestre88 Obrigado de qualquer forma, mas achei meio complicado rsrsrs, queria algo mais simples e compacto. Pensei em pegar suas baterias Liion em série e ligar da saída um resistor de alta resistencia para a junçao das duas. Será que assim funciona?

Olá! Com o lm35 coloca em sua saída 10mV/℃, para medir temperaturas abaixo de zero precisaria de uma alimentação simétrica. Como faço essa alimentação simétrica? Vi na internet uns circuitos com lm78xx junto ao lm79xx. Teria algum outro método? Agradeço a todos e tenham um bom dia!

OLÁ! Comprei em uma loja aqui perto um cabo, para entrada de um amplificador com LM386, blindado, estéreo. Ele possui 2 fios e uma malha dentro. Essa malha é a blindagem certo? Diz na embalagem ser estéreo, mas não precisaria ser 3 fios (2 positivos e um comum)? Essa malha, eu devo ligar ao negativo do circuito (que usará bateria de 9V, e não aquele aterramento, do fio verde da tomada)?

Olá! para aprender a usar a função de pino de entrada fiz o código a seguir e ele não funciona na prática. Não acusa erro nenhum, mas os LEDs não acendem, não muda o estado, nada acontece. O que pode ser? Sempre que eu tento outro código com os LEDs nessa mesma configuração (so que nao sendo acionados por botao) eles funcionam. int botao = 8; int led1 = 7; int led2 = 6; int estadobotao = digitalRead(botao); void setup() { pinMode(botao, INPUT_PULLUP); pinMode(led1, OUTPUT); pinMode(led2, OUTPUT); } void loop() { if (estadobotao == HIGH){ led1 = HIGH; led2 = LOW; }else{ led1 = LOW; led2 = HIGH; } }

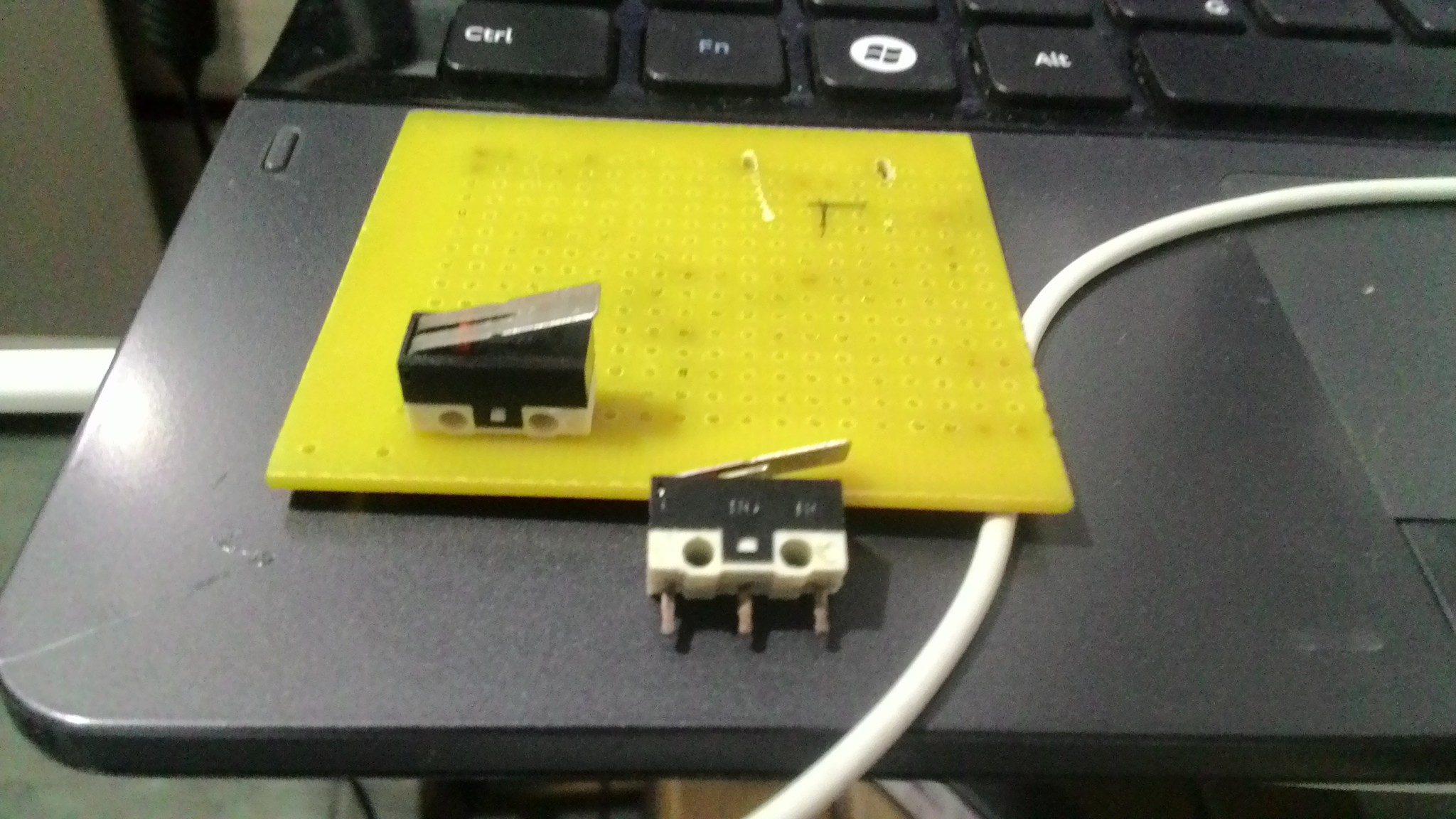

OLÁ! Comprei umas chaves exatamente iguais aquelas retiradas dos mouses de computador, só que não tem nada escrito nela referente ao modelo para que eu possa pesquisar sobre elas no eagle. Preciso fazer o layout de uma placa pelo eagle, mas sem achar a chave certa fica difícil...

Se eu aplicar pulsos de só 1Hz, o transformador ira servir pra aumentar a tensão pela relação de espiras? Já que o indutor não gosta de variações, e variando de 0 para 1 ele iria criar a tensão reversa?

Mas os pulsos não devem ser em uma certa frequência?

OLÁ! Quero fazer um circuito gerador de alta frequência para usar um daqueles núcleos de ferrite e fazer uma relação de espiras para conseguir altas tensões para dar choque nos intrometidos que mexem onde não deveriam. Para isso, acredito que, pela relação de potências, preciso de uma corrente no primário relativamente alta, que deve ser amplificada por um transistor BJT ou FET. Não faço a menor ideia de qual usar. Qual o critério que deve ser levado em conta para a escolha de um transistor para isso?

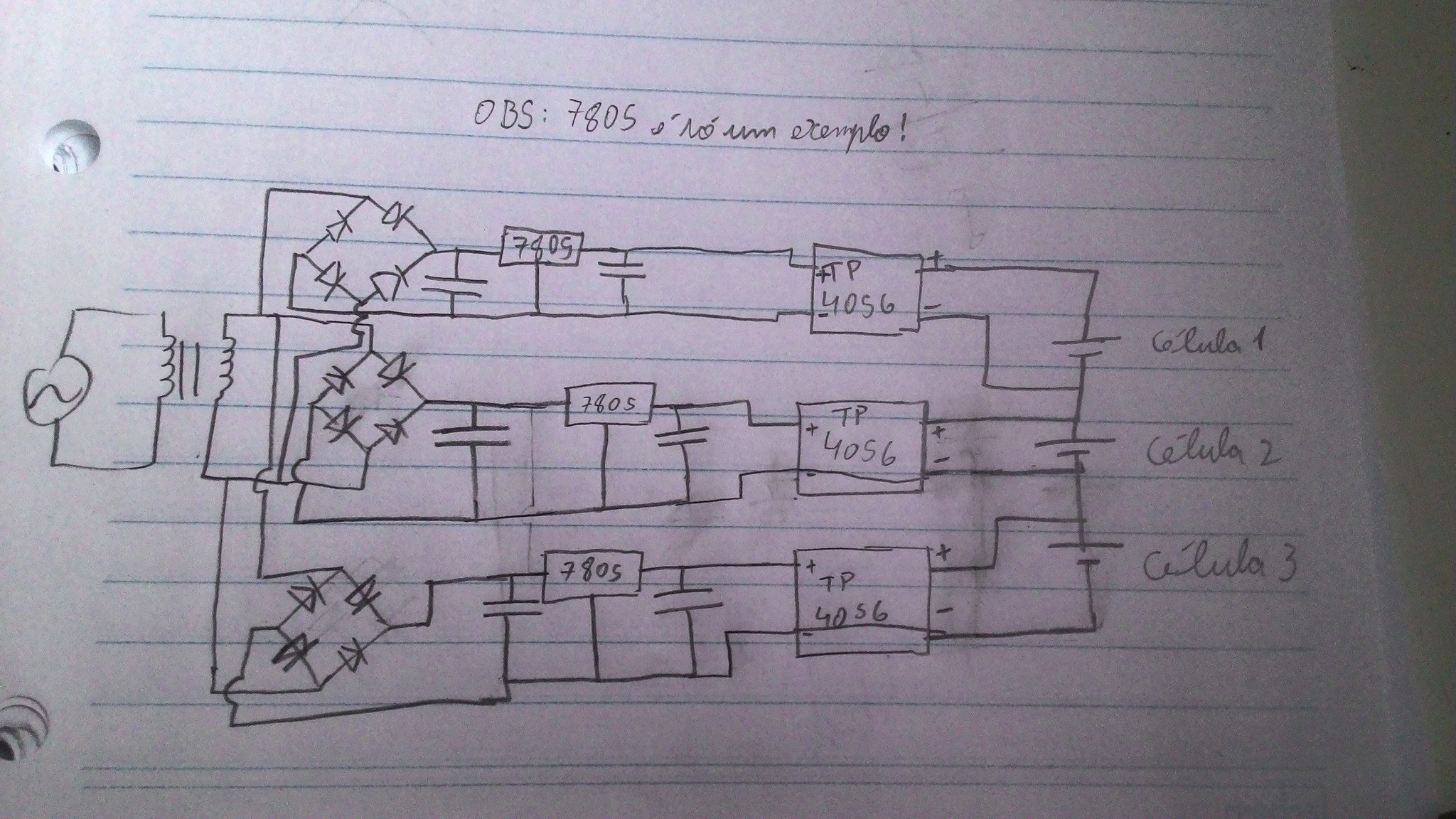

Funcionaria assim com um transformador de 3 secundários?

@aphawk Elas acabariam ficando balanceadas sim, já que os módulos colocam 4.2v, e carregando elas separadamente as 3 ficariam com 4.2v. Se eu pegar um transformador e colocar um retificador, filtro e regulador independente para cada uma das 3 placas, elas ainda ficariam em curto? (Perdi a folha que tinha feito o circuito, quando achar eu mando) adicionado 13 minutos depois

Até seria uma boa, mas preciso disso em pouco tempo, e na cidade que eu moro o record que alguma coisa da China já chegou pra mim foi 35 dias. E eu tenho 4 dessas outras placas, seria bom poder usa-las. Mas agradeço assim mesmo. Pebsei em usar um transformador com 3 secundarios, mas seria meio impossivel e caro um desse. Tem alguma outra maneira de liga-las em série?

Nenhuma resposta? Preciso de ajuda nisso. Preciso recarregar as baterias, e são várias, não tenho tanto $$ para comprar varios carregadores, e ainda não seria nada prático. Agradeço todos que me ajudarem.

Alguém tem a resposta? No datasheet, pelo menos o da empresa que eu procurei, não achei nada a respeito.
