@Nao Sei Te agradeço bastante pelo desenho do circuito. Os mosfets irao saturar com 10Vgs? A amplificação ja funcionou usando o amplificador operacional. Seria só eu dessoldar os 2 de canal N e colocar os de canal P?

@aphawk Na cidade q eu moro é bem difícil achar esses componentes "especificos". A maior loja que tem por aqui não tem nenhum irL. Triste

É mais complexo que achei kkkkkk. então, para o Mosfet de cima do motor saturar, como Vgssat é de 10v, preciso de Vmotor +10v, saquei. Esses 25v, precisam ser aplicados somente nos mosfets "de cima do motor"? adicionado 2 minutos depois Já começa dar problema pelo motivo dos mosfets suportarem +-20Vgs.

@Mestre88 O próprio uC já vai colocar o nível baixo , então os resistores de pull down não serão necessários. @Nao Sei Quais erros? A simulação eu só sei usar um programa extremamente limitado, que não serve, nao sei usar o isis protheus. O problema do Vgs, vi no datasheet que ele satura com 10v, e não foi o que aconteceu. Pensei em usar amplificadores operacionais para aumentar essa tensão de 5v para 12v, e em vez de 12Vcc usar 15v. adicionado 3 minutos depois @Isadora Ferraz Eu sei disso, mas eu medi o duty cycle, com multimetro True Rms, a frequencia do oscilador de pwm do uC é de 500Hz. adicionado 28 minutos depois Bolei esse circuito, irei fazer a placa. Não faço ideia do valor dos trimpots. 5k ou 100k, qual está bom?

Atualização: Acabei descobrindo algo que não sei se é bom ou ruim. A ponte está FUNCIONANDO !!! Mas de forma bizarra. Vcc = 10v, liguei 2 leds de 5w em série e fui testar. Ao colocar o dedo no fio de entrada os leds acenderam, inverti a polaridade do led e toquei na outra entrada, acendeu também (simulei o motor girando de um lado e do outro). Ao colocar o fio da entrada diretamente no Vcc, de 10v, o brilho ficou baixo, bastante baixo, bem menos do que quando eu tinha colocado o dedo, e na outra polaridade tambem. Bem estranho. Não sei o que é isso, nem o que fazer. Estou começando a acreditar em coisas sobrenaturais. Como pode meu dedo ter mais potencial que a fonte de 10v? Não estou encostado em nenhum terminal de outra fonte, a não ser sujeito à radiação eletromagnetica (que nem ****** chega a mais de 10v)..

Bom, fiz o teste dessa ponte h que eu postei, e não funcionou, nem mesmo com um led, zero de corrente no terminal do motor, e Vcc sendo 12v, a tensão no terminal do motor variou de 0 a 2,6v. Não sei o que deu errado. adicionado 10 minutos depois OBS: o microcontrolador está funcionando perfeitamente, o sinal das saidas indo de 0v a 4,6v. Seria isso problema que não está saturando os transistores da ponte h?

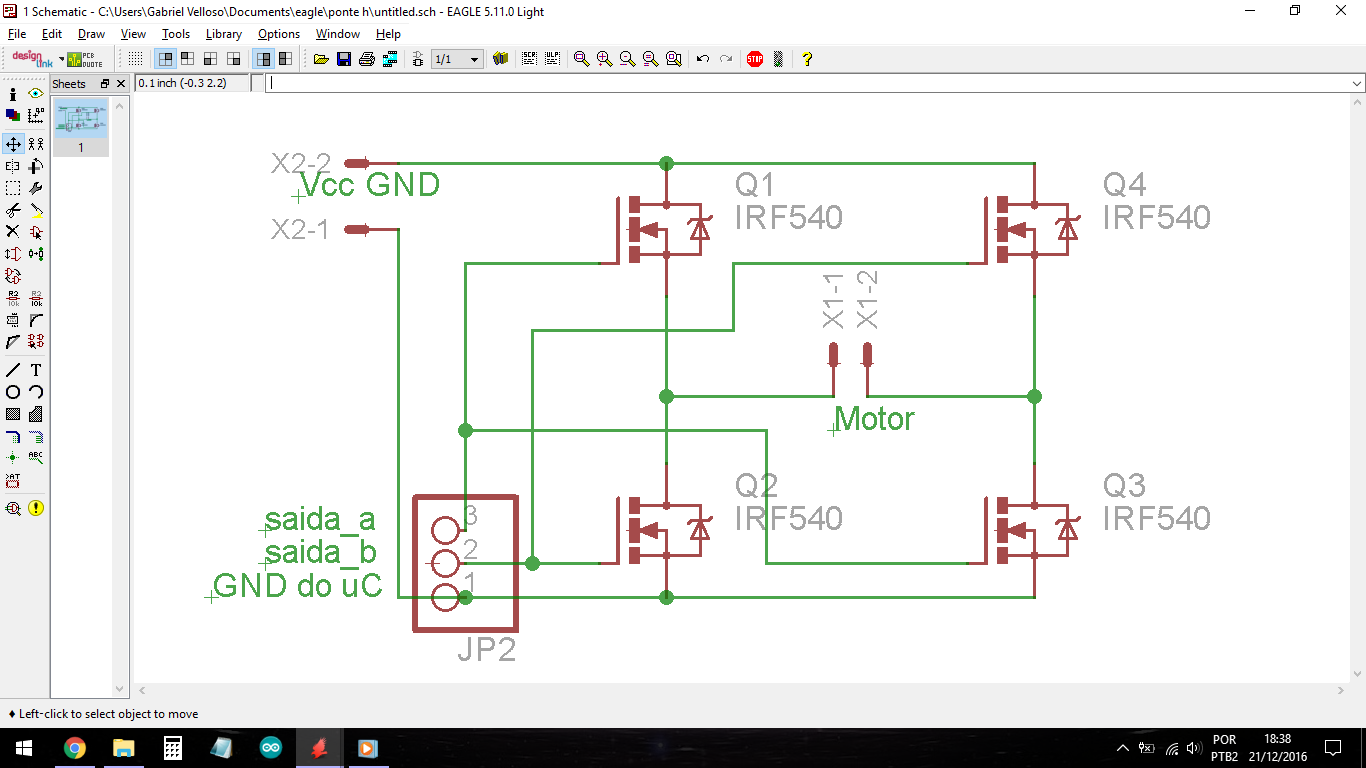

Cara, maravilhosa é a tal da programação. Resolvi o problema do controle. Peguei o sinal direto do receptor (que varia de 1500 a 2000us) e fiz comandar duas portas distintas, variando o pwm. MARAVILHA! Agora o problema é: Será que a minha ponte H "caseira" vai funcionar? adicionado 1 minuto depois Os mosfets não são esses, os reais são IRF630 (infelizmente terei que colocar dissipadores pela "alta" Rds.

@aphawk Não tenho esquema, @Isadora Ferraz mas conheco os conceitos. Eu usaria essa tensão que varia de 5 ate -5v para controlar um driver que ajuste a rotação de um motor, de relativa alta potencia. Se fosse ligado, parado, desligado quebraria o eixo de tamanho o tranco que daria no sistema aqui, por isso essa necessidade de controlar linearmente. Não estou conseguindo me expressar muito bem. A placa do servo que eu tenho, aparece na saída do conversor, de 5v a -5v, dependendo da posição do stick do radio controle. Não sei como eu irei usar essa variação para ligar uma ponte h, visto que a ponte h tem duas entradas, que variam de 0 a 5v. Estou pensando em usar um microcontrolador.

@aphawk pensei em usar as pontes H, mas aplicando +5v em uma entrada, e -5V na mesma entrada ela alterna a rotação?

Olá! Preciso controlar um motor de 15v/+-3A radiocontroladamente. Pensei em usar um servo motor, que naquele motorzinho dentro dele, a tensão varia de 0 a 5v. Para isso pensei em usar um mosfet de canal N de baixa Rds para controlar a rotação para frente, com a tensão variando positivamente. Para controlar a rotação reversa, variando de -5v a 0v eu não sei o que fazer. Minhas dúvidas: 1- Com faço esse controle da rotação com a tensão indo de -5v a 0? 2- Teria alguma maneira de controlar a tensão, em vez de linearmente, com pulsos PWM? adicionado 8 minutos depois Vou tentar explicar melhor: Tenho uma fonte de tensão que varia de 5v ate -5. Quero que de +5 a 0v o motor gire em um sentido. De 0 a -5v quero que ele gire no sentido contrario. Não sei como fazer isso.

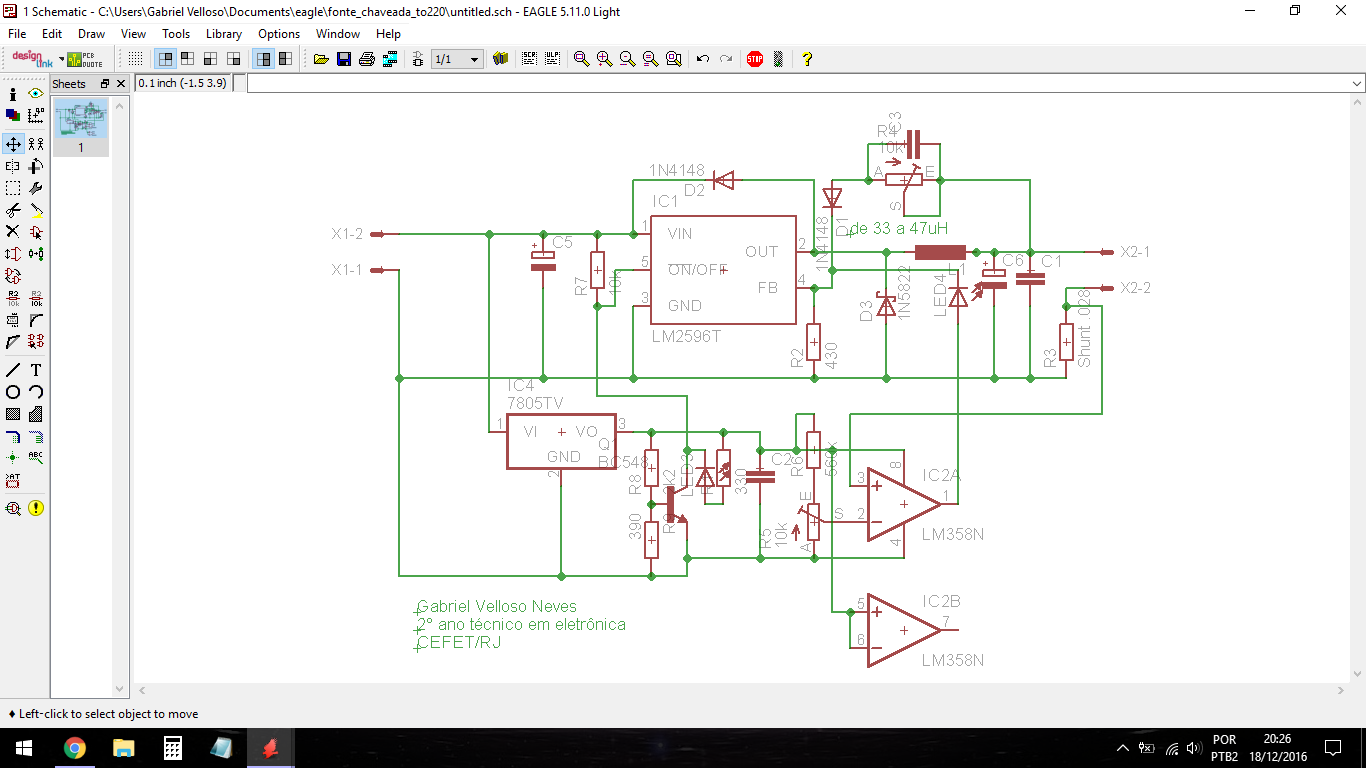

Resolvi o problema. Vou explicar: 1- O lm358 está servindo como limitador de corrente "ajustável", para eu, por exemplo, descobrir a tensão de um power led, de acordo com a corrente máxima, com um potenciômetro. Ele NÃO é para referência. 2- Sim, esse circuito causa o ruído mas só quando "arma" o limitador de corrente, e eu me referia ao momento que não estava armado. Para resolver o problema eu troquei os capacitores de 330uF para 1000uF (só tinha eles de 50v), e só aí o problema sumiu uns 60%. Pare resolver de vez, eu troquei TODOS os cabos por cabos blindados, e aí já foram outros 30% do problema. Ao adicionar um indutor de (não sei qual a indutância, mas acredito que não seja muito pouco), praticamente acabei com esses últimos 10% do problema, o que já bastaria. Foi aí que eu tive uma ideia: Já que o feedback serve para ajustar o chaveamento por causa das variações na saída, eu tirei o fio do potenciômetro que ficava na placa diretamente na ilha de saída DA PLACA e coloquei diretamente no borne de saída DO PAINEL da fonte, depois do indutor. Aí o problema realmente desapareceu, não sei se era realmente necessário, visto que esse feedback não deve ser a coisa mais precisa que existe, mas pelo sim e pelo não deixei ele lá. O que me deixa meio cabreiro é esse barulho que a fonte faz, que varia de agudo pra médio de acordo com a carga, bem estranho. Agradeço aos que tentaram ajudar!

Fiz uma fonte chaveada, baseada no lm2596 to220, e que me parece que virou uma fonte de ruido em vez de tensão hehehehehe. O ruído está tão grave que ao colocar um alto-falante em paralelo com algum circuito ligado nessa fonte chega a emitir som, mesmo a carga sendo um resistor. Fiz ela com uma fonte de notebook (abaixando de 127Vac pra 19Vdc), um modulo step up (subindo de 19Vdc pra 30Vdc), e ai sim a parte que usa o lm2596. Essa "gambiarra" pelo simples fato de não ter em mãos uma fonte de 30Vdc que ligue direto na rede, acredito que grande parte do ruído venha dessas 3 fontes chaveadas com seus indutores. Acho que essa fonte de notebook é uma grande *****, pois até emite um som agudo sem carga, e um som mais grave perto dos 3A. Eu consegui "resolver" o problema ligando um indutor de 8,2mH em série com a saída, mas assim fica inviável, já que é muito grande, pesado, e com a resistência alta (por causa das centenas de metros de fio enrolado). Não sei o que posso fazer. Ela já tem capacitores de 330uF como filtro da saída. Essa fonte varia de 2,05Vdc até 29,6Vdc, com o circuito limitador de corrente cortando em 3A (porque é o limite do ci). Postarei o circuito.

Eu coloquei o ouvido em outras fontes de notebook e elas fazem o mesmo barulho. A cola estava em componentes altos, que no caso de queda poderiam dobrar, ou algo assim. Pequenos capacitores, um ntc, e uns resistores altos.Parece ser o núcleo mesmo. O barulho é baixo. Vou tentar tirar aquela "tampa" do núcleo e colar.

Resolvi o problema. Quando ligo o celular, com d+ e d- curto circuitadas ele carrega com 970mA. Usei pra testar uma conte chaveada com o lm2596s. Não sei se o tipo de fonte influencia.

Eu apertei ele pra ver também, e o barulho permaneceu. Não tinha cola no transformador. O que pode ser feito?

Tenho uma fonte chaveada, sem cooler, que depois que tirei um quilo de cola que veio de fábrica percebi um ruído, som mesmo, de alta frequência, agudo como uns 5kHz. Não lembro se ela fazia antes de tirar a cola ela já fazia esse ruído. O que pode ser? Já apertei com o dedo para ver se vibrava os indutores, capacitores, dissipadores, até mesmo a placa, e o ruído continua. Isso mesmo sem carga, parece que o barulho altera a frequência com o aumento da carga. Imaginei que seria alguma coisa relacionada a frequência de oscilação dela, mas não faço ideia de como fazer esse ruído parar. Agradeço por todas as respostas!

Troquei o dissipador para um aletado, e a temperatura caiu para 41°C !!! (O resistor de 1r da minha carga deu pau e agora não passa de 2,8A, mas mesmo assim, a temperatura caiu bastante. Postarei a foto dos dissipadores novos. Agora, para aproveitar o tópico, aqueles "CIs" com 2 diodos Schottky de catodo comum, está ficando a 46°C, devo me preocupar? adicionado 3 minutos depois

Primeiramente o celular é um zenfone 5. Abri o power bank e percebi que d+ e d- são curto-circuitadas, mas o carregador, que é da Samsung possui 192r entre d+ e d- (isso eu medi pegando um cabo usb cortado e medindo entre os fios verde a branco (preto e vermelho são a alimentação)). No carregador original do zenfone parece ser em curto também. Vou pegar uma fonte de 5v e um cabo usb aberto, curto-circuitar d+ e d- para ver se libera 1A. adicionado 7 minutos depois Outro power bank (antigo, que já até queimou o ci que o fabricante lixou) também tem as duas saídas com d+ e d- em curto. E esse chegava a 1A também.

Olá! Depois de vários testes percebi que, qualquer fonte de 5v que eu coloque para carregar meus celulares dão no máximo 460mA, independentemente de ser linear, chaveada, buck ou boost, nunca chegam no máximo que meu celular suporta, que é de 1A. O carregador original e um power bank (made in china, completamente) conseguem fornecer 1A, com exatos 5v. Alguns power banks não fornecem os 1A também. Existe algum macete para que o celular libere essa entrada a mais de corrente? As fontes não caem sua tensão, nem mesmo apresentam ripple.

Tenho umas fontes internas de umas impressoras aqui, e elas não possuem qualquer informação de corrente. Medindo achei a tensão de 30v, mas por ser à tinta, acredito que não possua grande capacidade de corrente. Como descobrir? Tenho um "resistor eletrônico", será que só plugar ele e ir reduzindo a resistência serve? Obs: Claro, preciso de um método que não corra risco de danificar a fonte. Obs2: A carga eletrônica varia de 0,0-2,95A, suportando até 35v.

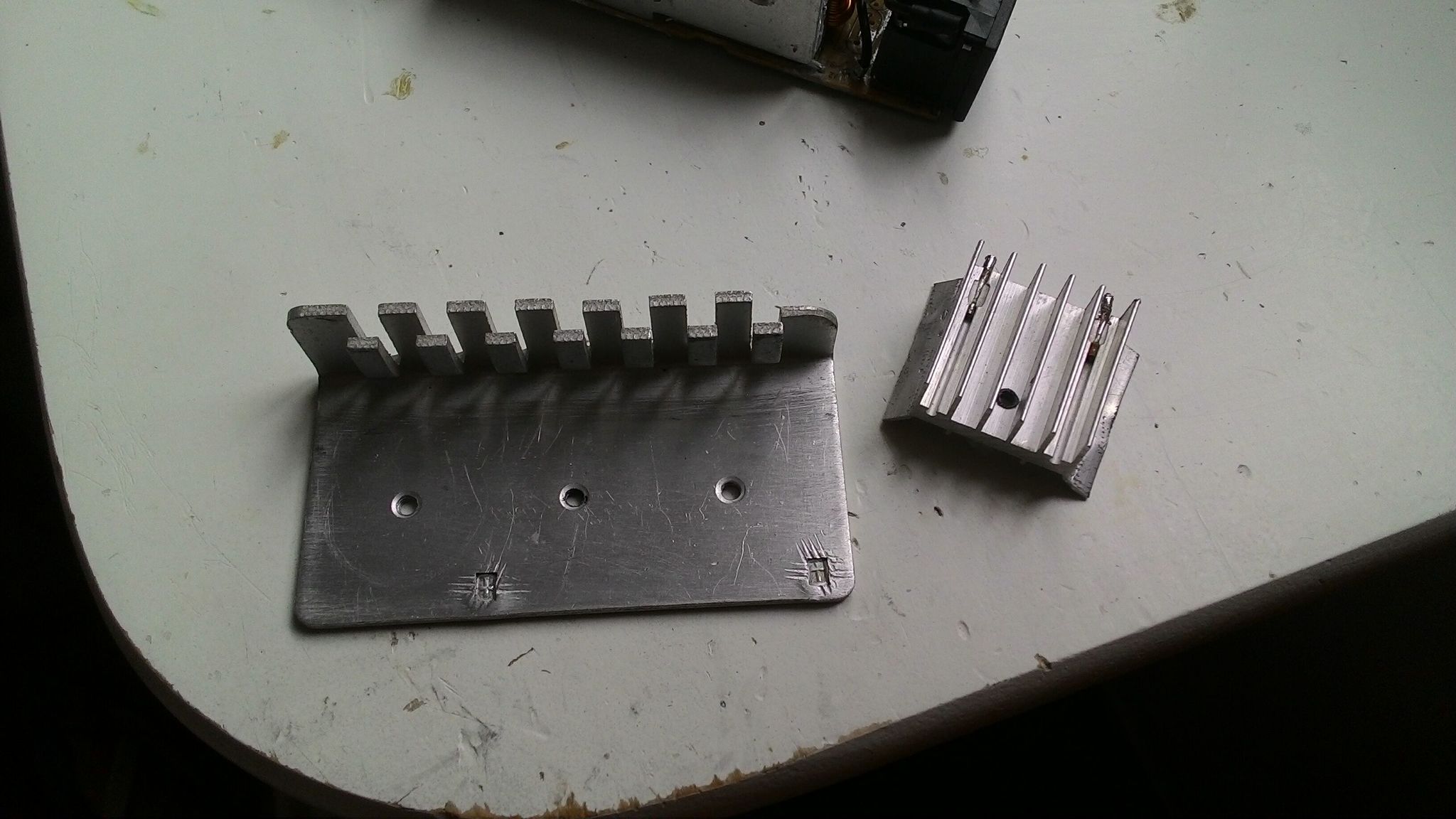

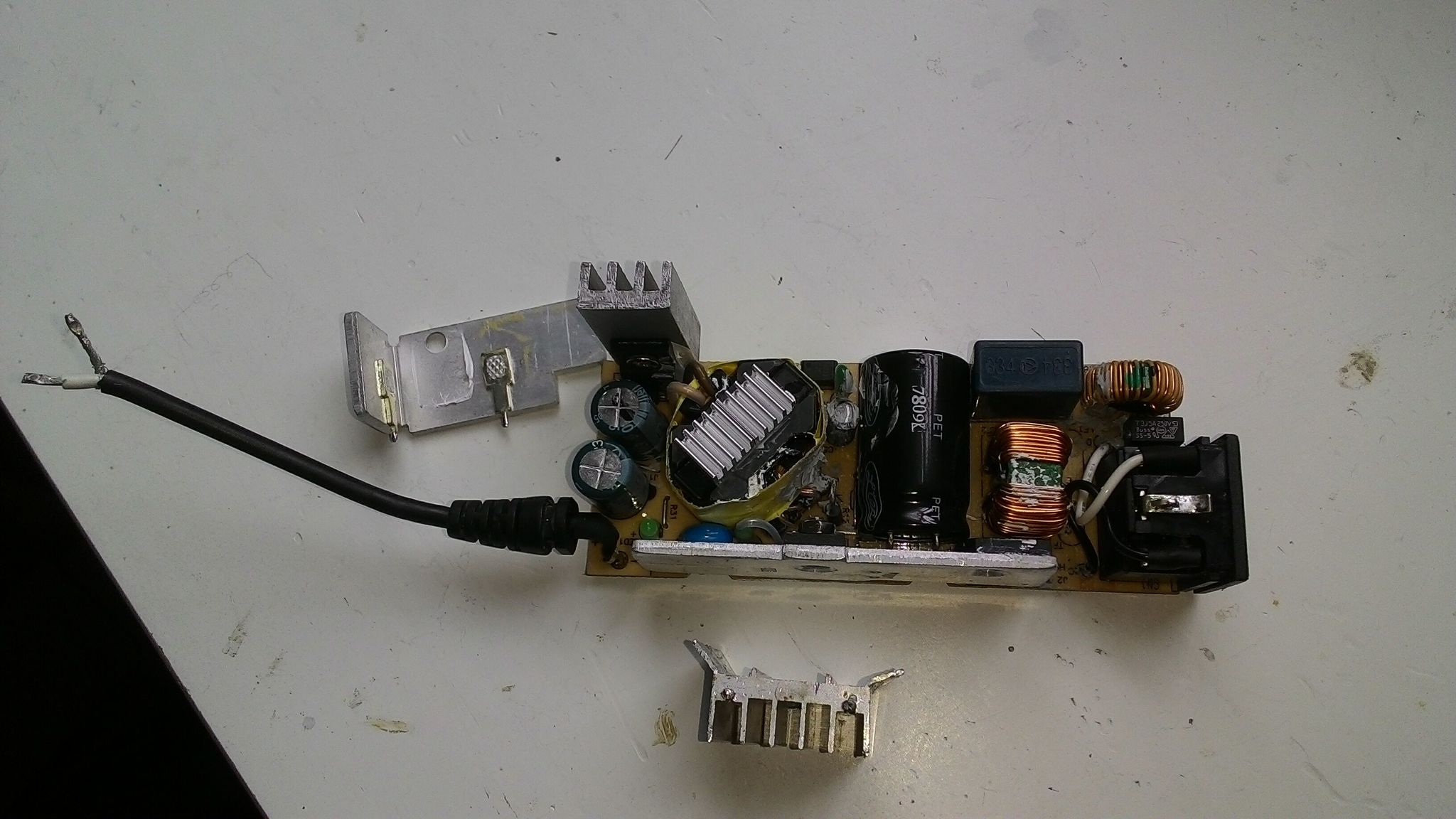

O dissipador do MOSFET é esse da foto, tem uma ponte retificadora bem mal grudada. O dissipador original do diodo era um "L" de alumínio, bem leve mesmo, parece até ser oco de tão leve, tirei porque aquecia os capacitores. Arranjei um aletado e coloquei no diodo schottky, acredito que assim melhore bem a dissipação. O problema em colocar dissipadores melhores e maiores é que o espaço é extremamente reduzido, para colocar o dissipador no schottky precisei tirar os capacitores. Vou arrumar uma maneira de colocar esse solto da foto no MOSFET, com essas partes dobradas cortadas fora, para caber na placa. Para medir a corrente com o multímetro, como faço para não abrir o fusível por causa da corrente de carga do capacitor? adicionado 6 minutos depois Qual desses 2 ficaria melhor?

Tenho uma fonte chaveada, que possui o MOSFET k3569 (acredito ser esse o datasheet http://pdf.datasheetcatalog.com/datasheet2/8/0u960k6xl4yq15so8za0gjgk8dfy.pdf), que está aquecendo bastante, medi com o termopar do multimetro e chegou a 53°C, com aproximadamente 80% da corrente máxima. Pensei em trocar esse mosfet por um equivalente de menor Rds(on), já que assim a potência dissipada nele seria menor, não sei se isso seria a maneira correta, caso não seja, peço sugestões.

Agora funcionou. Coloquei o lm358 direto nos 12v. Realmente muito obrigado! Até.

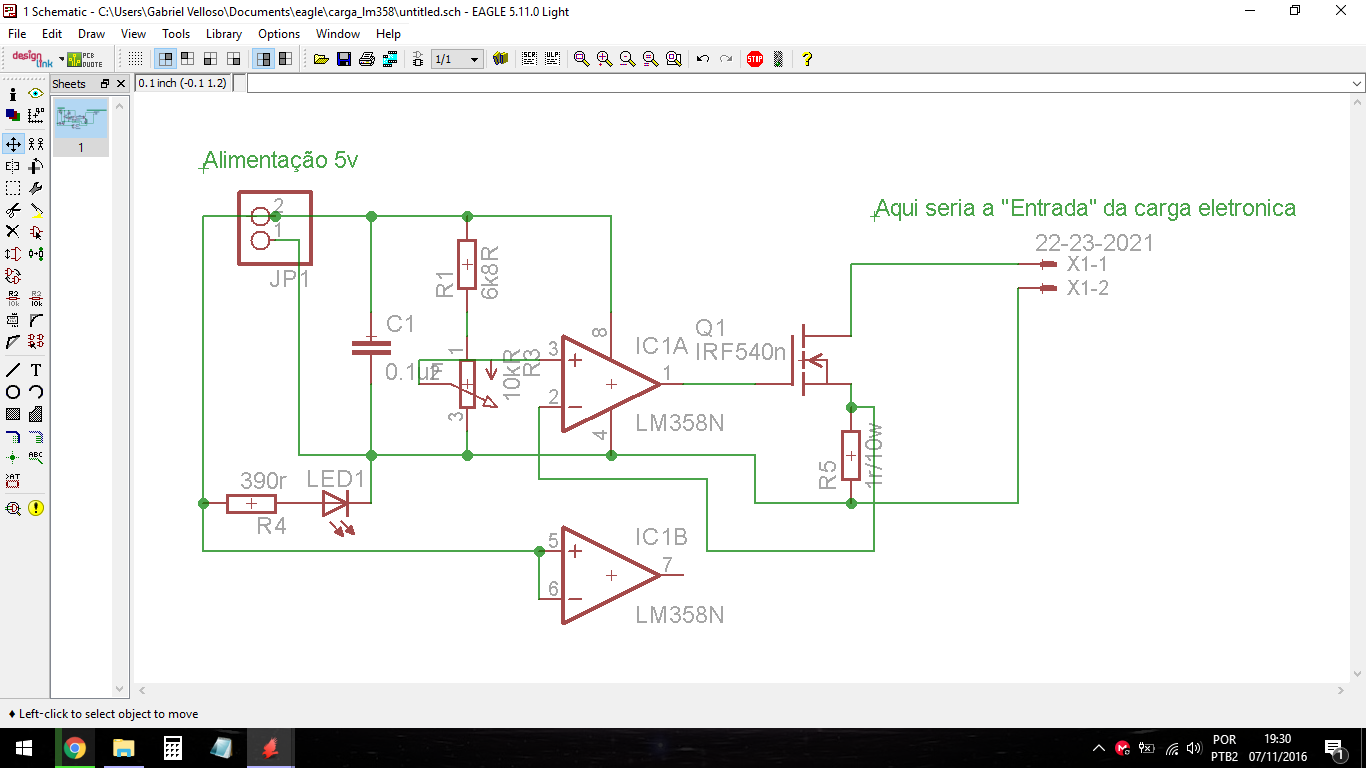

Aí está o esquema. Meio feio, feito em cima da hora, mas ta valendo. adicionado 1 minuto depois Uso um dissipador no mosfet, não esquenta nada. OBS: coloquei um resistor de 12kR como pull down no gate.

Fiz aquele classico circuito de caga eletronica, com um comparador, resistor de 1r e um mosfet. Se necessario posso colocar o esquema. O problema é que o mosfet nao satura, só fluem 80mA, mesmo calculando o divisor de tensão para 3A. So pode ser o mosfet que nao satura. Preciso de um mosfet que sature com menos de 5v. Peço aos mais experientes. OBRIGADO!
