Olá! Faz tempo que procuro o lm2596-adj no to220, mas nao encontro, nem no mercado livre, nem em lojas, em lugar nenhum. Até hoje o único lugar que achei dele foi no aliexpress. Preciso dele para terminar uma fonte chaveada com controle de corrente. Alguém sabe onde comprar desse ci? De preferência no Rio de Janeiro. Já fui em praticamente todas as lojas do Centro e até hoje nada.

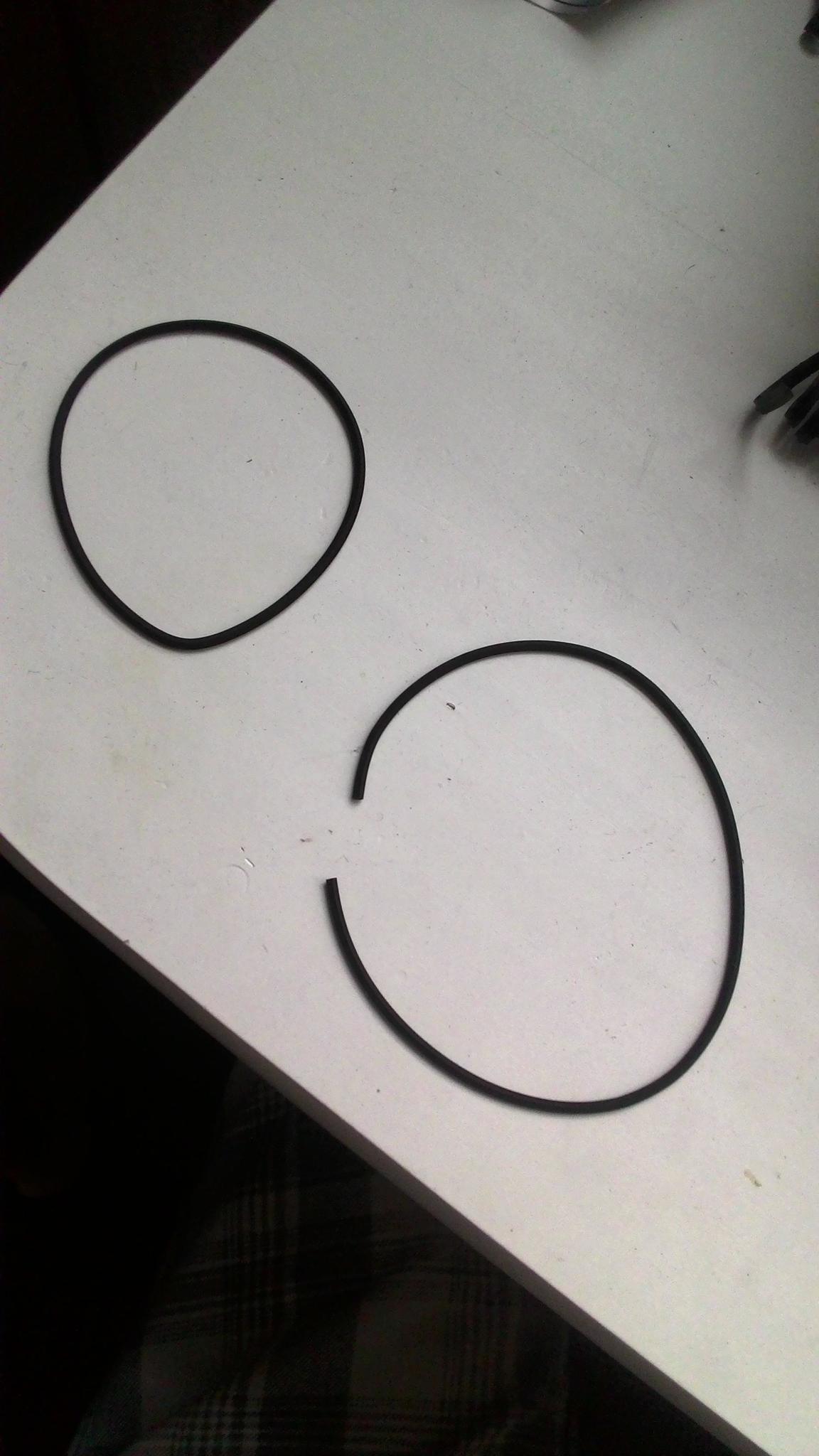

Fui me aventurar e tentar consertar esse mini system, fw c505 da philips. Descobri que uma correia da abertura da gaveta estava partida, e a outra esta totalmente ressecada e partindo. Não faço a menor ideia de onde comprar essas duas, existe uma espécie de correia genérica com esses tamanhos? A menor tem aproximadamente 55mm de diâmetro, e a maior aproximadamente 70mm.

Não sei se faz sentido o valor que eu achei para a permeabilidade magnética desse meu núcleo, o resultado deu 164x10^-6. Como não tenho a menor experiência em indutores toroidais pergunto aos senhores se esse é um valor aceitável.

Algo deve ser diferente já que não se usa sempre.

Como faço para calcular a corrente maxima que elr suporta? Seria pela queda de tensão nele? Se sim, qual a máxima que devo usar?

@rjjj Perfeito, exatamente o que eu precisava!

Gostaria de saber quais são a/s equações para cálculo de um indutor toroidal, já sabendo a permeabilidade magnética do núcleo e como saber a corrente máxima que ele suporta (e quais equações para calcular-la também). Não entendo muita coisa de indutores toroidais. Tenho vário núcleos e pretendo levá-los para medir a indutancia em uma ponte rcl e assim chegar no valor da permeabilidade de cada um, tendo a equação e medindo o resto como voltas, tamanho, etc... Agradeço pelas ajudas!

@Mestre88 o datasheet eu vi, é compatível com correntes e tensões, o que eu não sei é se posso/devo usar diodos schottkys para retificar frequências como 60Hz. Sei da corrente reversa meio alta, nas mesmo assim não sei se é relevante.

Possuo alguns desses e gostaria de saber se posso usa-los para retificar um transformador 24+24, com os dois diodos internos. Agradeço as respostas!

O regulador é chaveado, ele chega a 98% de eficiência, logo nao desperdiça nem esquenta se não abusar da corrente. Esse transformador já tem mais de 20 anos, e a uns 2 anos atrás eu testei a capacidade dele ate cair 10% da tensão, e isso foi em 1,9A. Ate uma semana atrás eu usava ele em uma fonte linear com o lm317, mas resolvi "tunar" a fonte e e colocar um lm2596s para regular com 98% de eficiência, mas agora com a fonte montada aparentemente deu algum problema, pois com pouca corrente a tensão ja cai bastante. O ci foi recentemente trocado, não deve ser ele. O capavitor que uso de filtro logo depois do retificador é de 2200uF, mas a tensão cai muito rápido quando desligo a fonte, rstou achando que e ele, nao se se faz sentido. Vou colocar a fonte em um osciloscopio para ver se aparece alguma oscilação.

Fiz um teste, coloquei 12v na saida e liguei um simples led de 10w, e com menos de 1A a tensão cai para menos de 10v !!! Quando o cooler do controle de temperatura arma cai para menos de 9v, sendo que ele usa 300mA, mas tem um regulador chaveado de 35v para 12v, logo a corrente que ele usa de fato é bem menor. Isso pose ser ruído? O transformador pode já ter ido pro saco? O que pode ser?

Resolvi usar per um tempo ele com o primario de 220v, assim a saida fica no maximo e 16v. A fonte ficou fraca, quando o cooler arma a tensão na saida diminui. O transformador é de 2A, nao ppde ser queda de tensão nele, já que regulei para 4,7v com um resistor de 4r7. Os fios, diodos é o capacitor de filtro são superdimensionados.

Nao sei o que fazer. Eu usava nela um lm317, mas quero fazer um upgrade. Agora com esse problema do medo de novas explosões fica difícil. Eu liguei esse outro ci em 35v por uns 30 minutos e não explodiu. Não sei se é suficiente para testar mesmo. O pior é que preciso mesmo de 35 volts. Aceito sugestões do que fazer.

Agradeço pelas respostas! Hoje troquei o ci, mas estou com um grande cagaço de ligar r explodiu de novo. O que posso fazer para reduzir um pouco a tensão de entrada? Pelo menos para nao passar de 35v. O diodo em série com um resistor aterrando para ter a corrente mínima para ter 0.7v sobre o diodo serve?

@albert_emule No datasheet diz que ele suporta até 40v. Teria outra possibilidade para explodir? E como eu faço para cair um pouco essa tensão? Pensei em um diodo em serie com um resistor para ter a corrente minima para ter a queda de 0,7v.

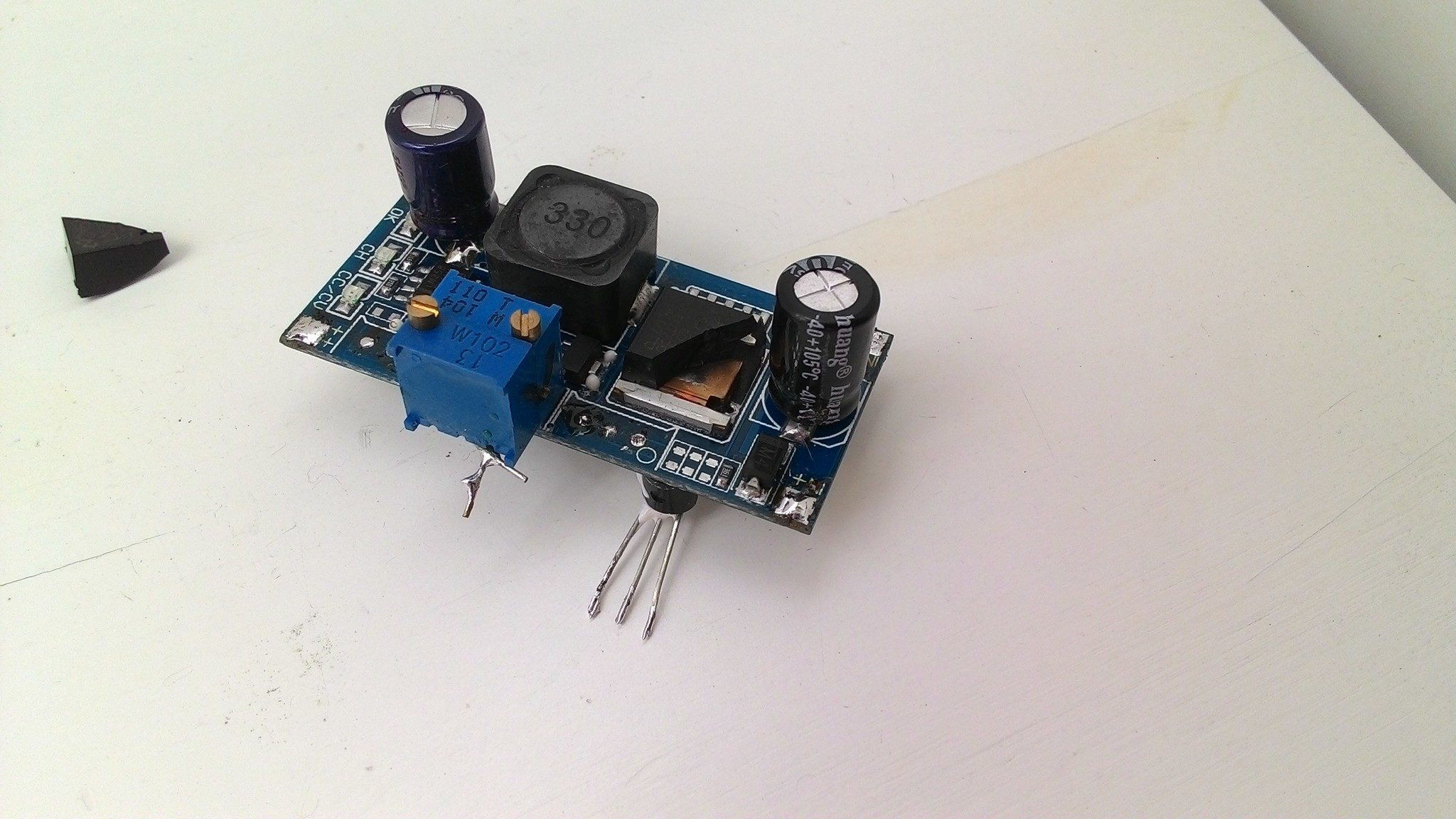

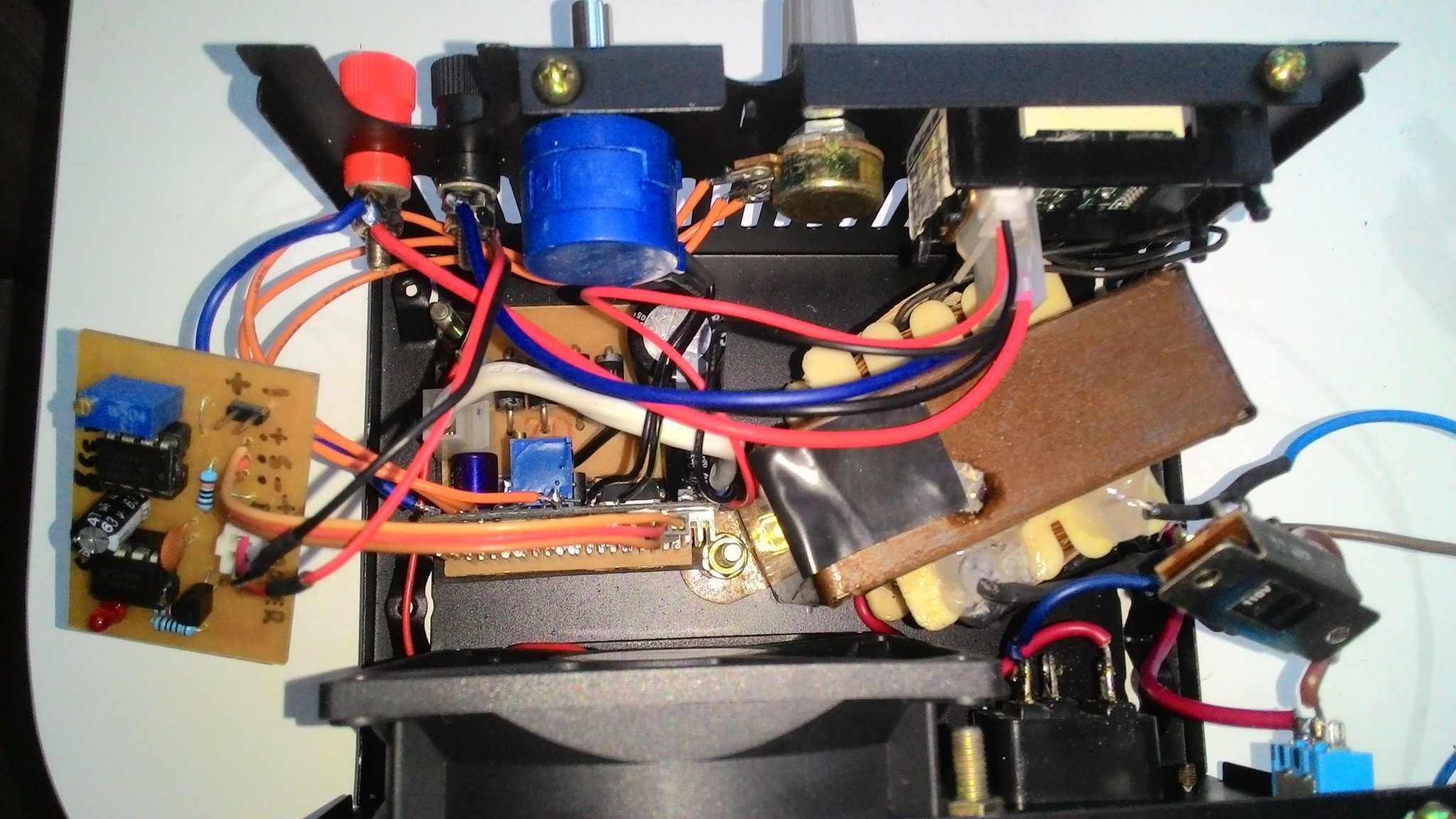

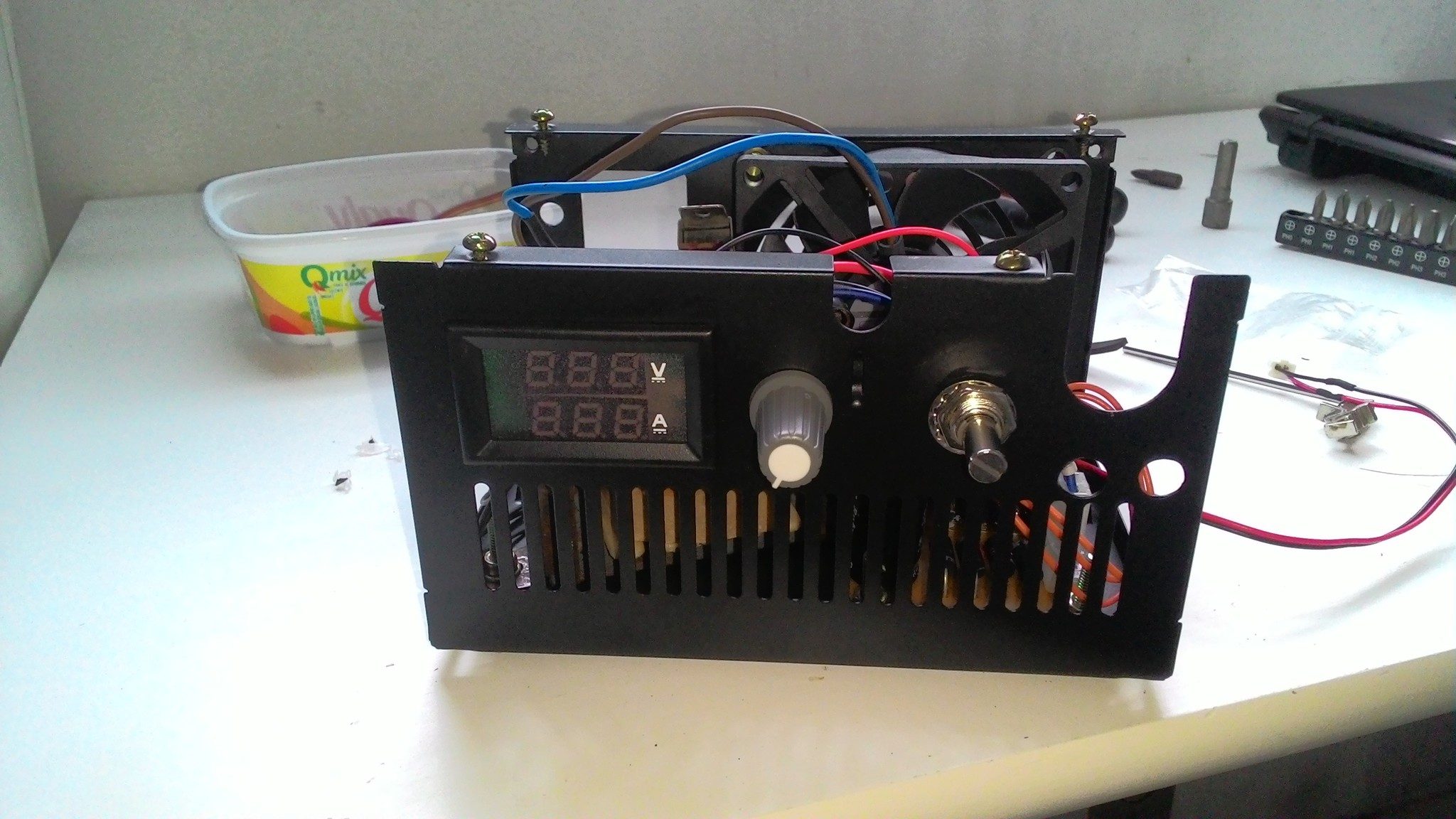

Olá. Importei da china um modulo com o lm2596s com limite de corrente, e no anuncio disse que ele suporta 35v. Entretanto eu montei ele em uma fonte que tem exatamente 35v (varia um pouco de 34v a 35,05v), e ele explodiu (vou anexar imagens). Liguei tambem um display medidor de tensão e corrente, e ainda um controle de cooler por temperatura que usa um modulo tambem com esse ci. Somente a placa com controle de corrente explodiu. (Falta arrematar a fonte ainda, por isso a bagunça) Será que explodiu por causa da tensão de 0.05v a mais? Como faço para reduzir esses 35v para um pouco menos para ficar com uma margem mais segura? Será defeito do ci? Pretendo trocar por um igual de um outro modulo que tenho aqui, que está ligado nos 35v a um tempo e não aconteceu nada de errado.

Eu uso windows 10 de 64 bits também, quando comprei o arduino uno smd ele não funcionava, mas ao trocar pelo normal, com o microprocessador de ci "removível" passou a funcionar normalmente, sem usar modo de compatibilidade nem nada.

Estranho, jurava que tinha anexado. Acabei achando dois de 10k praticamente sem terminais, coloquei no R4 e R6 na gambiarra, mas para testar, coloquei o de 12k no microfone de eletreto. Ainda quero ver se posso colocar os de 12k. Não tem espaço para associações, a placa tem 1,5cmx3cm.

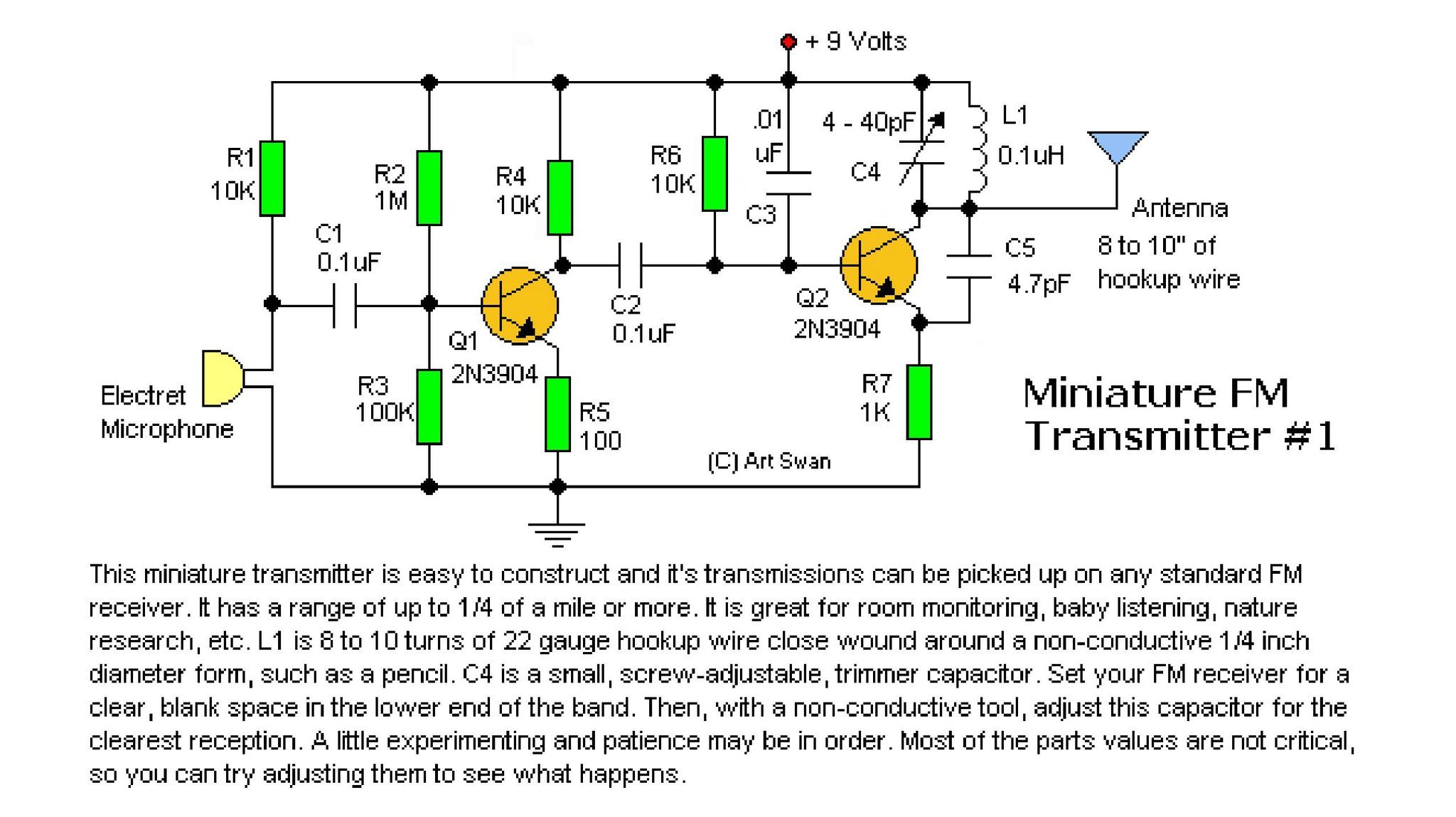

Olá! Fui montar o circuito do anexo, e a placa está pronta. Na hora de comprar os resistores, não consegui achar na única loja aqui perto resistores de 10k (R1, R4, R6). Tenho nas minhas sucatas exatamente 3 resistores de 12k, então minha dúvida é: Posso substituir eles por 12k? O que mudaria?

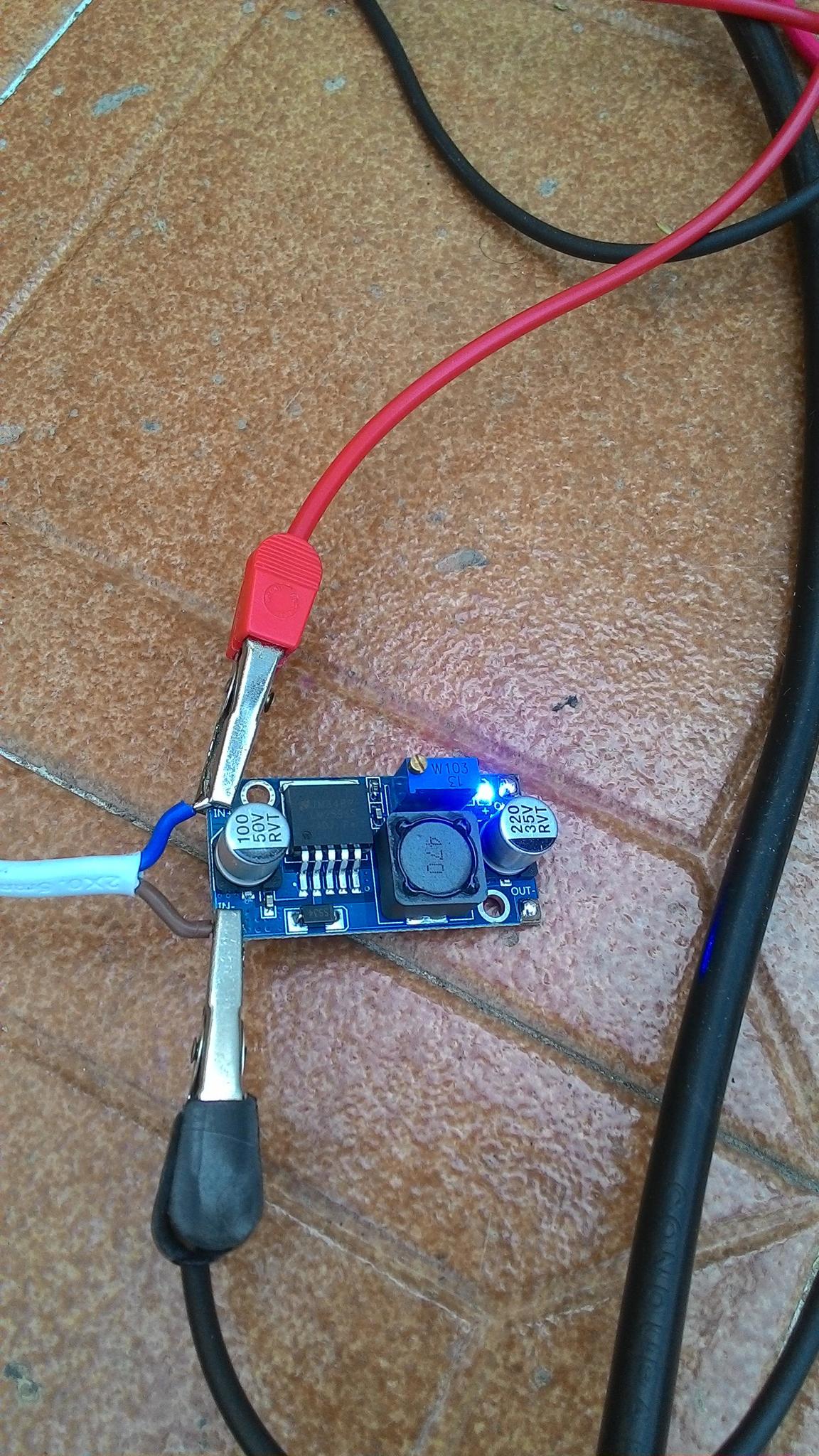

Assim que eu troquei o explodido eu voltei a usar 12v e nada aconteceu. Entretanto, ao usar correntes maiores o capacitor de entrada, que eu não troquei, aqueceu, não muito, mas perceptível. Já o que troquei, ficou geladinho. Chequei tudo, não ultrapassei a tensão, nem liguei com polaridade errada e nem confundi entrada com saída, até porque eu estava regulando a tensão (realmente na escala de tensão, não corrente rs) quando explodiu, com um multímetro hm2090.

Esse indutor de 156nH, usando um parafuso de 1/4" como molde, quantas espiras mais ou menos devo dar?

@aphawk Qual dos 2 circuitos teria melhor ajuste, distância e qualidade de som? Trocando os 2 transistores pelo BC547, funcionaria ainda? Quais os possíveis problemas?

Preciso de um substituto para o 2n3904, pois já rodei tudo que foi loja atras dele e não encontro de maneira nenhuma. É um mini transmissor de FM com microfone de eletreto. Vi na internet que usar o BC547 pode servir, mas como ele tem o ganho menor não ficaria na área de saturação? Agradeço pelas respostas!

Arranjei outro de 35v e 220uF. O problema é que um pedaço da placa saiu quando ele inchou.

O que eu devo fazer? Troco ele por um de maior, menor ou igual capacitância? Obs: ele explodiu sem carga!
