Olá pessoal, Eu nem iria abrir esse tópico pra essa TV da família, porque o tubo dela já foi "condenado" por uma pessoa que sempre consertava uma antiga Tv que tinhamos. Como gostei muito desse forum e não achei nada na internet que sanasse a dúvida, estou postando. Uma segunda opinião. Um belo dia estava jogando Rule of Rose, quando de forma abrupta a imagem se expandiu de forma homogênea perdendo completamente o foco e luminosidade, primeiro pensei que fosse parte da trama por ser de terror psicológico, até que mudei para um canal e percebi que infelizmente era a TV mesmo. O menu fica do mesmo jeito, ilegível. De resto a TV funciona normal. Como nunca tinha aberto uma TV antes, tive receio da alta tensão e preferi na época entregar a essa pessoa. Ela levou apenas a placa e o soquete e disse ter testado em outro tubo. Segundo ele, precisou apenas diminuir o tamanho da imagem no menu de serviço e ficou boa em outro tubo. Mas como o tubo e o serviço de troca era mais caro que outra, tive que declinar. Ele também disse que a imagem estava boa quando trouxe de volta e colocou no tubo original, o que me fez desconfiar da sua visão , e por conseguinte, do diagnóstico, já que a imagem estava borrada visivelmente, apesar de estar dentro do quadro uma vez que ele tinha ajustado. Com poucos minutos de uso ela voltou a expandir e ficou como antes ou pior. Ele também não me deu detalhes já que nem o menu de serviço ele disse o que alterou. Tiinha interesse em retornar os valores originais caso precisasse no futuro, mas percebi que ele não gosta de dar informação. Gravei esse vídeo na época e pergunto. Esse tipo de imagem é gerada por um defeito irreparável do tubo ou pode ser no circuito? Se for no tubo e não tiver concerto, eu já descarto logo e mantenho só a placa e som de sucata.

Tudo bem. Sem urgência. Essa TV é um abacaxi, ainda vamos gastar muito tempo nela.

Pc921 1: 6.9v 2: 6.5v C944: 12.3v C945: 12.9v C942: 167v Q961 In: 165v C: 0V E: 168v (Valores do pico instantâneo). @Classificados Mineiro

@Classificados Mineiro IC941 trocado. Continua o mesmo sintoma, não chega a ligar e pisca o led uma vez mostrando esse pico de tensão. Os mesmos 160+v de piscada no c942. Esse pico realmente deve ser levado em conta como uma tensão maior que o normal? Eu pergunto porque talvez esse pico não signifique isso. Não sei. (Atualização) Lá atrás, logo quando trocado o C524 que a TV saiu da proteção e operava querendo fechar o vertical, eu devo soltado uma perna do R103 pra testar fora enquanto buscava resolver esse novo sintoma. Hoje fiz uma revisão visual geral para tentar encontrar problemas provocados por minha pessoa e achei esse resistor com uma perna sem solda. Sem necessidade nenhuma devo ter testado ele lá atrás porque tinha acusado curto (claro, tem um indutor entre eles (hehe)) e esqueci de soldar de volta essa perna. Vai ver ela chegou a funcionar depois sem eu me dar conta disso. Não posso afirmar se mexi nela antes dessa 1 hora que ela chegou a funcionar perfeitamente, mas estou quase certo. Depois nem pensar eu iria procurar coisas no Tuner, só pode ter sido antes mesmo. Descrevo isso para deixar mais detalhado e sem nenhuma omissão pra ajudar a encontrar respostas caso eu tenha provocado com esse descuido isolado um problema em algum componente nessa região que passou a colocar a TV em proteção. De resto, os circuitos da TV estão perfeitos. Sim, soldei de volta esse resistor e o sintoma não alterou.

Só uma última dúvida. Eu uso o controle da bravia LCD nela, o original o antigo dono já tinha perdido. O enter do menu de serviço seria equivalente ao 'OK' do controle da bravia? Pois quando faço a alteração, o muting funciona mas na hora do enter (OK no meu controle) tanto nele quanto no físico da TV ele só abre os favoritos, já era assim desde sempre, tentei todas as outras mas nenhuma atua como "enter". Se eu comprar um controle específico pra ela, ou um universal esse enter vai funcionar ou tenho que procurar um controle padrão pra serviço? No menu normal da TV o OK funciona numa boa pra confirmar alterações e acessar opções, fora dele ele abre esse menu de favoritos, o que me leva a crer que esse enter para o serviço é outra tecla que não tem no meu controle. Só isso aí e pode trancar o tópico. Hehe.

Percebi na prática sim essa máxima. A outra eu sei que não deixei esse tipo de situação nunca, mas essa Sony infelizmente me passei (estava abalado também pela camisa que tinha trincado), e a Gradiente eu faço o serviço com tranquilidade e mobilidade em outro local. A Sony eu não podia sair da peça que ela tá. Felizmente era só ele mesmo e num local pouco crítico. Chequei tudo. Deve ser acrílico essa camisa, também não entendi a razão de não ser um simples plástico (o da gradiente é um plastico branco e meio solto, a Sony talvez era caprichosa e usou um material mais rígido), eu leigo penso que a função dele é só de proteger (testa de ferro) o tubo no manuseio do CB, do contrário não seria um componente intermediário, separado por cola, mas o tempo dirá se serei cobrado por minha insistência de fato. Ela tá fechada, eu não vou abrir mais pra ver o yoke porque sei que ele está com bastante cola, então não creio que ele esteja folgado não, vou ficar só no menu mesmo. Essas fotos que eu mandei é difícil, ao vivo você veria nitidamente a questão, mas passa batido fácil nas cenas coloridas, eu é que sou detalhista e fico observando. Essa questão não piorou nem melhorou após o reparo, e não ter piorado já é ótimo. Muito obrigado e até a próxima. @Classificados Mineiro (Uma foto mais apropriada da "convergência" (tons vermelhos azulados em cima e em baixo, tons verdes e rosados no lado direito). Tá 90% do que se vê ao vivo, e as cores, atualizando só pra você ver melhor mesmo, acredito que seja decorrente da idade do tubo, mas ainda assim a TV é ótima).

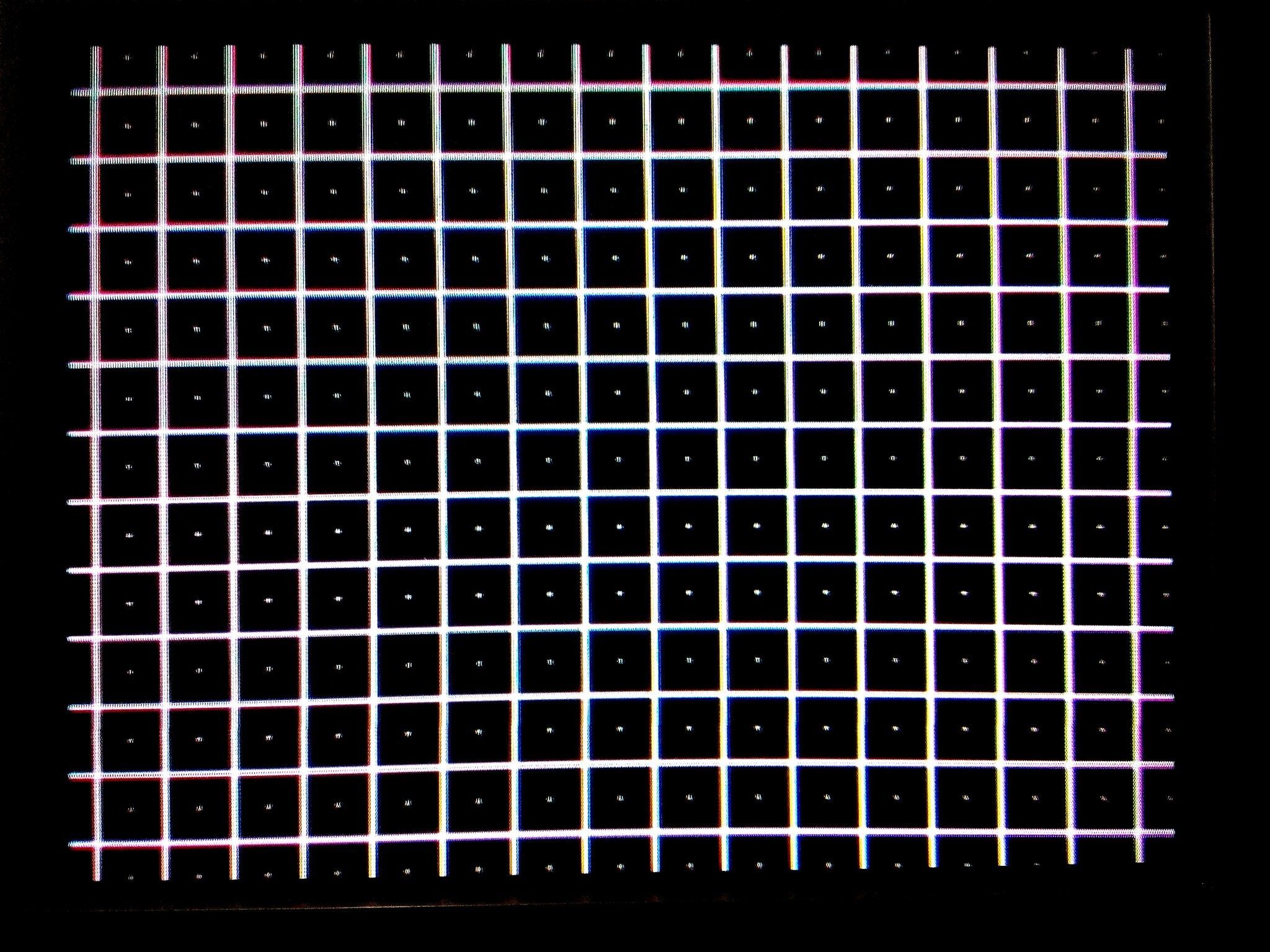

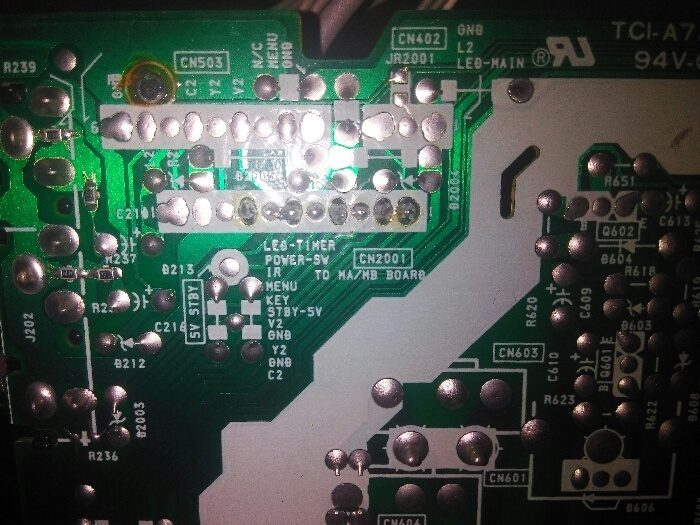

Mea cupa Bom dia! Já resolvi. Tinha deixado um curto em dois pinos do conector que vai pra placa MB (foto), ele está próximo fisicamente e no mesmo circuito do pino amarelo. Isso é o que dá soldar placa principal equilibrando, num ângulo ruim, já que o soquete não saiu. Aliás, mesmo a TV funcionando, ainda estou com aquele peso danado na consciência (hehe) por ter rachado aquele bixin laranja sem necessidade. Será que dará problemas futuros? Tomei trauma desses CB's da Sony. Olha essa foto do ps3, ela mostra melhor o "defeito" de convergência, o azul e o vermelho "brotando" do branco (é mais proeminente na área superior e inferior). Dá pra ver em tudo ao vivo mas pela câmera é difícil e só fica melhor pra ser observado com branco e fundo preto. Se for algo que dá pra resolver pelo menu de serviço ótimo, se for nos anéis acho que vou deixar quieto . Enfim, não vou mais te ocupar nesse tópico, acho que amanhã (hoje) encerramos de vez e a moderação vai poder trancar. Obrigado por tudo!!!

Já o cabo do ps3 apenas não exibe a imagem sem nenhum efeito como ocorre com o DVD. adicionado 0 minutos depois Ok. Até amanhã. Obrigado até aqui. adicionado 4 minutos depois Ela funcionava normalmente a da frente antes de eu abrir a TV, funcionava as duas. Até amanhã.

Vou explicar melhor. Primeiro eu liguei o av do ps3 e configurei pra sair no composto e o audio também. Apenas o audio funciona mas sem imagem. Testei na de trás e funcionou OK. Pensei, vou testar outro aparelho. Plugei um DVD que está desligado aqui pela enteada de vídeo na frente, a luz fica baixa e ela não liga enquanto eu não remover o cabo. Se eu o conecto ligado ela se desliga. como a entrada está abaixando a tensão. Não atua é que eu não estava tendo imagem por essa entrada.

Mineiro. Eu atualizei o comentário acima, o pino amarelo da frente não atua e faz a TV se desligar. Com ele plugado no aparelho ela nem liga. adicionado 5 minutos depois E também a luz do led fica fraca quando plugo ele.

Ele funcionava antes. Os de áudio dele estão ok. A entrada de trás esta ok. Detalhe, quando plugo o ela no aparelho desligado por essa entrada amarela do composto da frente ela se desliga.

Demorei porque eu tava tirando o resistor de sucata, perdi um na hora que ia trocar, fiquei até temendo ele ter enganchado na fresta do suporte do soquete, mas parece ter caído em outro lugar, sorte eu tinqha outro. Troquei por desencargo mesmo, seu palpite de ser o soquete é forte ainda. Enfim, a TV voltou a funcionou após a troca do r713 e continua. Tive o cuidado de trocar por outro de mesmo tamanho, ele está mais preciso que o original até (1000ohm fechado). Já liguei e desliguei varias vezes e a TV continua funcionando normal. Vou fechar e mais tarde atualizo com mais informações sobre a convergência (fotos) pra vocês analizarem se é normal, mas só o fato de estar funcionando me deixa bem contente e aliviado. Muito obrigado a vocês. adicionado 4 minutos depois Em adendo. Eu medi o pino 6 novamente com ela atuando normal agora e o valor é de 165v.

Fiz agora. D703 está ok. adicionado 3 minutos depois Por minha tentativa de retirar o mesmo ou já estava?

Resistor tá peladinho. Tem não. Mas suspeitei dele pelos valores de um lado incorretos na primeira medição. adicionado 0 minutos depois Devo ter resistor de 1k aqui. Se me sugerir a troca eu faço.

No soquete? Não. Isso veio chumbado mesmo, não sai de jeito nenhum. Você pensa ser os pinos dele?

"Good news everyone". Em breve atualizo as novidades. adicionado 14 minutos depois O R713 fora deu os valores corretos dois lados. Soldei de volta e dessa vez deu os valores corretos dos dois lados no PCB também, diferente de antes, e antes eu tinha checado mais de duas vezes pra não mexer nessa placa à toa. Após sua ressoldagem eu liguei e como já esperava a TV funcionou perfeitamente, cheguei a conclusão que ele era o causador, contudo, antes de fechar, cético que sou, liguei de novo e ela retornou para o sintoma anterior. Me sugere a troca desse r713? Ele talvez está alterando quando a Tv entra em funcionamento.

De fato, a tensão de 153v que consta lá é de outro pino e fui desatento. adicionado 42 minutos depois Todos do r708 até o r712 acusaram bons. O r713 acusou bom de um lado e 650 do outro. Vou testar fora.

Você deve estar correto, mas é só pra não ficar dúvida. Esses 200v do pino 6 não é no + do c706 não? Só confirma isso.

IC 702 pino 6 Standby= 0v Ligada= 159v Ligada quando a luminosidade sobe=172v Standby 2 piscadas=0v adicionado 0 minutos depois Vou testar agora os resistores. Deixa ver se encontro um aqui de 100ohm pra descarregar. adicionado 4 minutos depois Você quer que eu teste eles sem tirar do CB ou fora?

Pode descarregar dando curto mesmo ou tenho que usar algum resistor?

Ótimo. O certo é eu mandar o outro vídeo que gravei ontem. Porque essa tela azul não permite ver nenhuma imagem. Por exemplo: menu da TV, canais, etc.

IC 702 foi o único que parece ter aquecido nos poucos segundos que ela atuou. Aquecimento sensível. Morninho.

Olhe também a seção que explica o significado dessas piscadas, vai ajudar.

Exato brother. Ela se desliga quando a tela aumenta a luminosidade sozinha. E entra nesse stanby com essas piscadas no led.

Boa. É como já descrevi nas postagens acima, desde ontem que ela está ali quietinha aguardando novas sugestões, pois esse CI 702 e todo o CB eu já ressoldei. Ressoldei os cabos que saem da placa A também, ontem. Solda fria ela não tem mais, ao menos nos que ressoldei. Se for o caso de remover o CI 702 limpar os contatos e retornar eu faço, mas só sob sua recomendação, pois ele já foi ressoldado.
