Dúvida pic18f/proteus

Recommended Posts

Amigos,



comecei a programar o PIC18F4520 hoje, estou utilizando o proteus para fazer a simulação do circuito e o CCS compiler para fazer a programação em C do PIC, tive alguns problemas durante a programação, segue abaixo os códigos.



int main (void)
 {
   // Write your code here

   while (1)

   if (!input(PIN_B0)) {
      output_bit(PIN_D0,1);
      } else {
     output_bit(PIN_D0,0);
      }

      if (!input(PIN_B1)) {
      output_bit(PIN_D1,1);
      } else {
     output_bit(PIN_D1,0);
      }
      ;
   return 0;
 }



--> Esse primeiro código é um simples botão(2 botões) de liga e desliga de dois LEDS separados, quando o botão está pressionado ele liga seu respectivo LED, quando não esta pressionado ele desliga o respectivo LED, neste código o que não funcionou foi a lógica do segundo botão(apesar de estar igual a lógica do primeiro botão), quando ele é apertado o LED respectivo dele não liga, alguém sabe se é erro do programação/compilador ou é alguma particularidade do PIC18F4520 que deve ser colocada no código?





int main (void)
 {
   while (1)

   if (!input(PIN_B0)) {
      if (output_low(PIN_D3) && output_low(PIN_D2) && output_low(PIN_D1) && output_low(PIN_D0)){
     output_high(PIN_D3);
     } else if (output_high(PIN_D3) && output_low(PIN_D2) && output_low (PIN_D1) && output_low (PIN_D0)){
        output_low(PIN_D3);
        output_high(PIN_D2);
        } else if (output_low(PIN_D3) && output_high(PIN_D2) && output_low (PIN_D1) && output_low (PIN_D0)){
           output_high(PIN_D3);
           } else if (output_high(PIN_D3) && output_high(PIN_D2) && output_low (PIN_D1) && output_low (PIN_D0)){
         output_low(PIN_D3);
         output_low(PIN_D2);
         output_high(PIN_D1);
          } else if (output_low(PIN_D3) && output_low(PIN_D2) && output_high (PIN_D1) && output_low (PIN_D0)){
            output_high(PIN_D3);
             } else if (output_high(PIN_D3) && output_low(PIN_D2) && output_high (PIN_D1) && output_low (PIN_D0)){
            output_high(PIN_D2);
            output_low(PIN_D3);
            } else if (output_low(PIN_D3) && output_high(PIN_D2) && output_high (PIN_D1) && output_low (PIN_D0)) {
               output_high(PIN_D3);
               }else if (output_high(PIN_D3) && output_high(PIN_D2) && output_high (PIN_D1) && output_low (PIN_D0)){
                  output_low(PIN_D3);
                  output_low(PIN_D2);
                  output_low(PIN_D1);
                  output_high(PIN_D0);
               }
     }
            ;
   return 0;
 }



--> A minha segunda dúvida é sobre esse código acima, ele desempenha a função de um somador-binário 4 bits utilizando LEDS, acredito que a lógica esteja certa, a minha dúvida é: ele deve somar 1 bit sempre que o botão for pressionado, porém na minha lógica estou dizendo que se o estado do botão for 1 ele deve passar por todos esses "ifs" para fazer a soma, ai então percebi que se o botão ficar pressionado esses "ifs" vão ficar sendo executados sempre, existe algum código ou biblioteca que me resolva esse problema? Sintetizando minha dúvida: se eu deixar o botão apertado ele vai estar com estado lógico 1(ligado), isso não faria meu código ficar executando todos os 'ifs' durante esse tempo que o estado lógico dele está em 1 e consequentemente deixar o somador executando em loop enquanto o botão está pressionado?

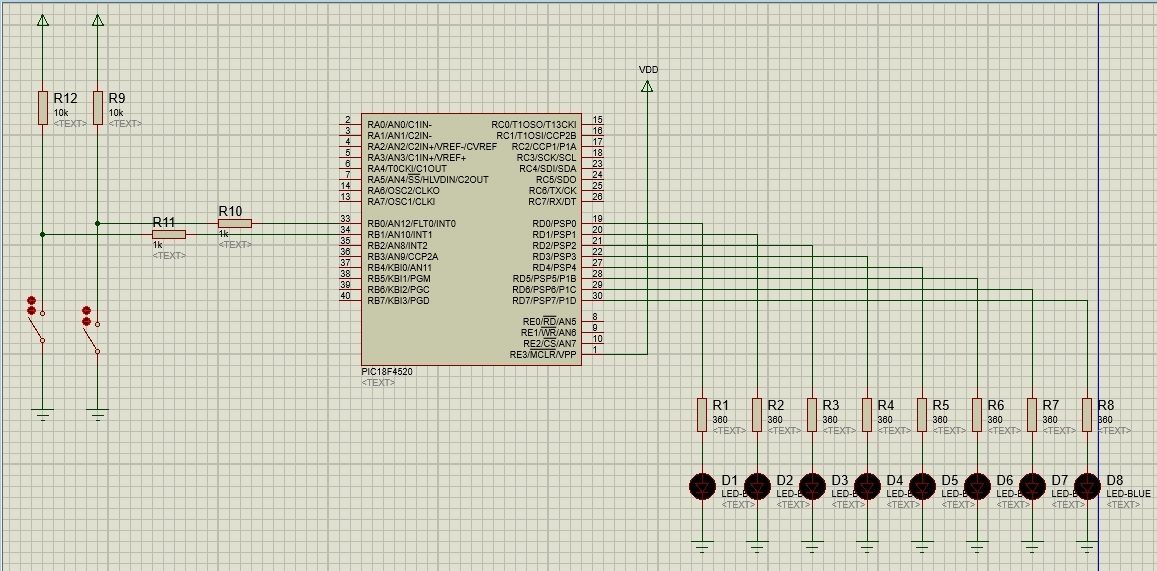

Anexei uma foto do esquemático do Proteus.



Fico no aguardo de uma resposta.

Att

Iago Sestrem Ochôa

Acadêmico de Engenharia de Computação


Compartilhar este post


Link para o post
Compartilhar em outros sites

dê uma olhadela no datasheet do bixo pra ver se tal pino pode ser saída. Alguns só podem ser entrada ou coletor aberto. Neste último caso, inverta o led com anodo pro vcc.

Outra.. acho que return 0 está sobrando...



Pro 2° problema (não analisei a lógica toda), uma alternativa é esperar apertar e SOLTAR o pino. Algo como

while (input(PIN_B0);//aperte

while (!input(PIN_B0);//tire o dedinho do botão (!)



Compartilhar este post


Link para o post
Compartilhar em outros sites

@Iago Sestrem Ochôa ,



Não entendi o que você quis dizer ... se o seu somador é de 4 bits, porque temos 8 leds ??????



Ou os Leds indicam bits em binário ( aí bastariam 4 ), ou indicam o numero decimal equivalente ( precisaria de 16 ) ....



Paulo

Compartilhar este post


Link para o post
Compartilhar em outros sites

com + calma, percebo agora que sua lógica está um pouco... digamos.. incômoda. você analisa saídas sendo que o certo é analisar entradas = botões de calculadora. No caso só vejo 2



Outra...

14 horas atrás, Iago Sestrem Ochôa disse:

if (output_high(PIN_D3) && output_high(PIN_D2) && output_high (PIN_D1) && output_low (PIN_D0)){
                  output_low(PIN_D3);

você condiciona PIN_D3 pelo seu próprio estado... sinistro...

Nem sei porquê analisei isso pois não vou com a cara do ccs kk

Se não fosse ccs poderia te acompanhar mais. ok? sorry.



Penso que é melhor você saber o que exatamente quer fazer mas não sem antes dar uns passinhos pra trás e fazer um pisca led mais... digamos... evoluído

Compartilhar este post


Link para o post
Compartilhar em outros sites
