Testes de Carga
Nós fizemos vários testes com esta fonte de alimentação, conforme descrito em nosso artigo Nossa Metodologia de Testes de Fontes de Alimentação.
Primeiro nós testamos esta fonte com cinco padrões diferentes de carga, tentando extrair em torno de 20%, 40%, 60%, 80% e 100% da sua capacidade máxima rotulada (na linha “% Carga Máx” nós listamos a porcentagem usada), observando como a fonte testada se comportava em cada carga. Na tabela abaixo nós listamos os padrões de carga e os respectivos resultados.
Se você somar todas as potências listadas para cada teste você pode encontrar um valor diferente do que publicamos na linha “Total” abaixo. Como cada saída pode ter uma pequena variação (por exemplo, a saída de +5V trabalhando a 5,10 V) a quantidade total de potência sendo fornecida é um pouco diferente do valor calculado. Na linha “Total” estamos usando a quantidade real de potência sendo fornecida, medida pelo nosso testador de carga.
+12V1 e +12V2 são as entradas independentes de +12 V do nosso testador de carga e durante nossos testes elas foram conectadas no único barramento de +12V da fonte de alimentação.
Entrada |
Teste 1 |
Teste 2 |
Teste 3 |
Teste 4 |
Teste 5 |
+12V1 |
6 A (72 W) |
13 A (156 W) |
20 A (240 W) |
25 A (300 W) |
29 A (348 W) |
+12V2 |
6 A (72 W) |
12 A (144 W) |
17 A (204 W) |
25 A (300 W) |
29 A (348 W) |
+5V |
2 A (10 W) |
4 A (20 W) |
6 A (30 W) |
8 A (40 W) |
16 A (80 W) |
+3,3 V |
2 A (6,6 W) |
4 A (13,2 W) |
6 A (19,8 W) |
8 A (26,4 W) |
16 A (52,8 W) |
+5VSB |
1 A (5 W) |
1,5 A (7,5 W) |
2 A (10 W) |
2,5 A (12,5 W) |
3 A (15 W) |
-12 V |
0,3 A (3,6 W) |
0,3 A (3,6 W) |
0,3 A (3,6 W) |
0,3 A (3,6 W) |
0,3 A (3,6 W) |
Total |
166,4 W |
337,0 W |
493,9 W |
668,8 W |
818,8 W |
% Carga Máx. |
19,6% |
39,6% |
58,1% |
78,7% |
96,3% |
Temp. Ambiente |
47,7° C |
47,3° C |
46,9° C |
49,5° C |
47,1° C |
Temp. Fonte |
48,2° C |
49,3° C |
46,0° C |
52,2° C |
56,0° C |
Estabilidade da Tensão |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Oscilação e Ruído |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Potência CA |
194,7 W |
388,3 W |
573,6 W |
781,0 W |
994,0 W |
Eficiência |
85,5% |
86,8% |
86,1% |
85,6% |
82,4% |
Tensão CA |
115,2 V |
113,2 V |
111,1 V |
109,6 V |
106,4 V |
Fator de Potência |
0,978 |
0,984 |
0,991 |
0,993 |
0,995 |
Resultado Final |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
Aprovada |
A Cooler Master Silent Pro M 850 W obteve uma eficiência muito alta quando extraímos entre 20% e 80% da sua capacidade rotulada (ou seja, entre 170 W e 680 W), entre 85,5% e 86,8%. Se você prestar atenção verá que para o teste cinco a fonte estava fornecendo um pouco abaixo da sua capacidade máxima (820 W), situação onde a eficiência não foi muito alta, mas ainda acima de 80%, perfeitamente de acordo com a certificação 80 Plus Bronze obtida por esta fonte (mínimo de 82% em carga máxima e mínimo de 85% em carga típica, ou seja, 50% da carga).
As tensões ficaram dentro da faixa permitida, o mesmo acontecendo com os níveis de oscilação e ruído. Abaixo você pode ver os resultados para o teste número cinco. Só para lembrar, o máximo permitido é de 120 mV para as saídas de 12 V e 50 mV para as saídas de +5 V e +3,3 V. Todos os valores são de pico-a-pico.

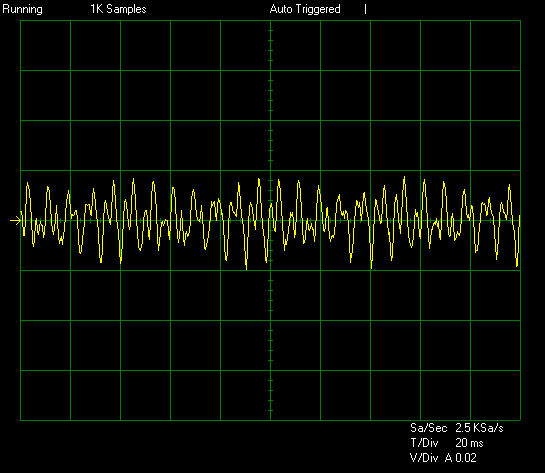

Figura 16: Entrada +12V1 do testador de carga com a fonte de alimentação fornecendo 818,8 W (39,2 mV).

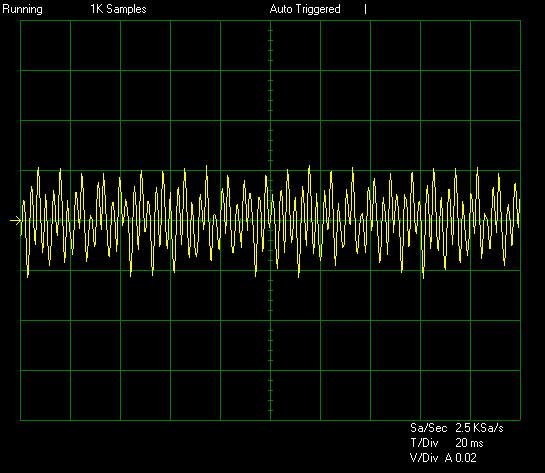

Figura 17: Entrada +12V2 do testador de carga com a fonte de alimentação fornecendo 818,8 W (48,8 mV).

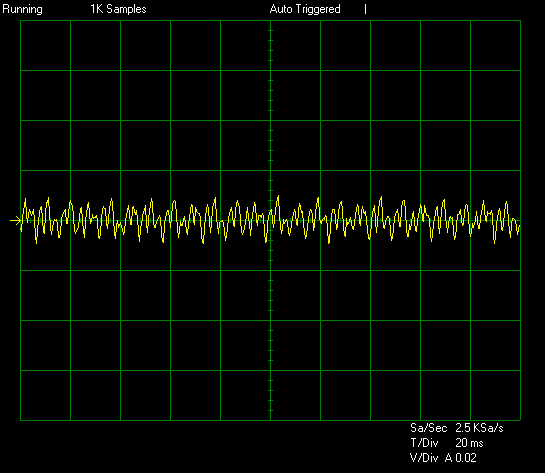

Figura 18: Barramento de +5V com a fonte de alimentação fornecendo 818,8 W (21,4 mV).
Figura 19: Barramento de +3,3 V com a fonte de alimentação fornecendo 818,8 W (14,4 mV).
