Introdução
Estamos testando hoje mais uma fonte de marca nacional de baixo custo, Flux TM-4230M de 230 W, que segue o padrão SFX12V, padrão usado por computadores compactos (SFF). Será que presta? Confira.
A propósito, esta fonte usa ilegalmente a logomarca do Inmetro em sua etiqueta, levando o usuário a acreditar, equivocadamente, que o Inmetro certificou esta fonte, o que não é verdade (no momento o Inmetro certifica apenas cabos de força).
Figura 1: Fonte de alimentação Flux TM-4230M

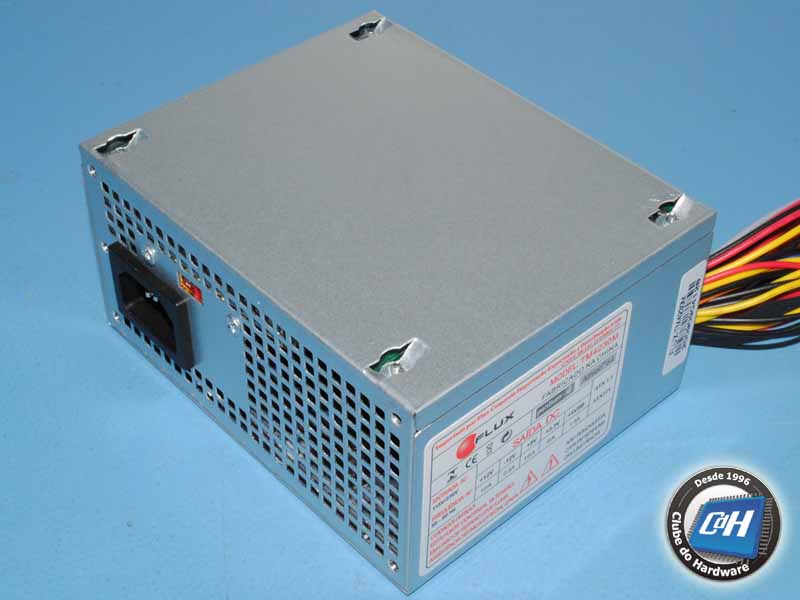

Figura 2: Fonte de alimentação Flux TM-4230M
A Flux TM-4230M, por seguir o padrão SFX12V e ser direcionada a computadores compactos, possui dimensões extremamente reduzidas: 6,3 x 12,5 x 10 cm (A x L x P). Ela usa uma ventoinha de mancal de 80 mm em sua parte inferior, mas é importante notar que esta ventoinha é mais fina (15 mm) do que ventoinhas tradicionais (25 mm).
Sendo um produto de baixo custo, esta fonte não possui circuito PFC e é baseada na obsoleta topologia meia-ponte.
Ela obviamente não tem nenhum sistema de cabeamento modular e também não traz proteção de nylon em nenhum de seus cabos. Todos os fios são 20 AWG, isto é, são mais finos do que o mínimo recomendado. Os cabos inclusos são:
- Cabo principal da placa-mãe com conector de 20/24 pinos, 27 cm de comprimento
- Um cabo com um conector ATX12V, 34 cm de comprimento
- Um cabo com dois conectores de alimentação SATA, 34 cm até o primeiro conector, 15 cm entre conectores
- Um cabo com dois conectores de alimentação para periféricos, 32 cm até o primeiro conector, 15 cm entre conectores
A configuração de cabos desta fonte mostra que ela definitivamente é um produto de baixo custo, mas como ela é voltada a computadores compactos, possivelmente o fato de os cabos serem curtos possivelmente não será um problema.

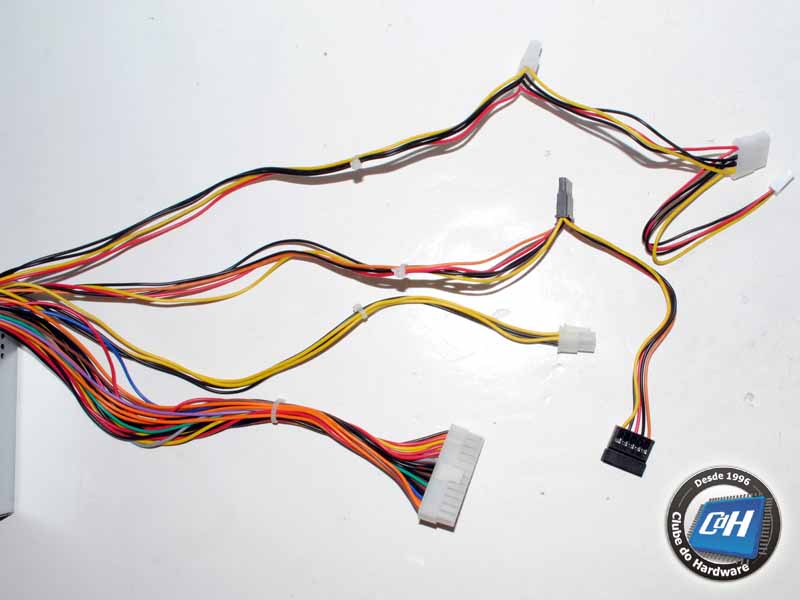

Figura 3: Cabos
Vamos agora dar uma olhada no interior desta fonte de alimentação.
