Slots
Na plataforma AM4, apenas as linhas PCI Express controladas pelo processador (24 nos processadores Ryzen sem vídeo integrado, sendo 16 para placa(s) de vídeo, quatro para um slot M.2 e quatro para comunicação com o chipset) são padrão PCI Express 3.0; as linhas PCI Express controladas pelo chipset são padrão 2.0. Note que, se o processador instalado for um modelo com vídeo integrado (Ryzen ou série A), o primeiro slot trabalhará sempre a x8 e o segundo slot será desabilitado. Mas isso não faz muita diferença na ASRock Fatal1ty B450 Gaming-ITX/ac, já que, como toda placa-mãe Mini-ITX, ela vem com apenas um slot PCI Express 3.0 x16.
Há ainda dois slots M.2, um 2280 suportando SSDs SATA-600 ou PCI Express 3.0 x4 (que fica no lado da solda da placa-mãe) e outro 2230, que vem com uma placa de rede sem fio já instalada.

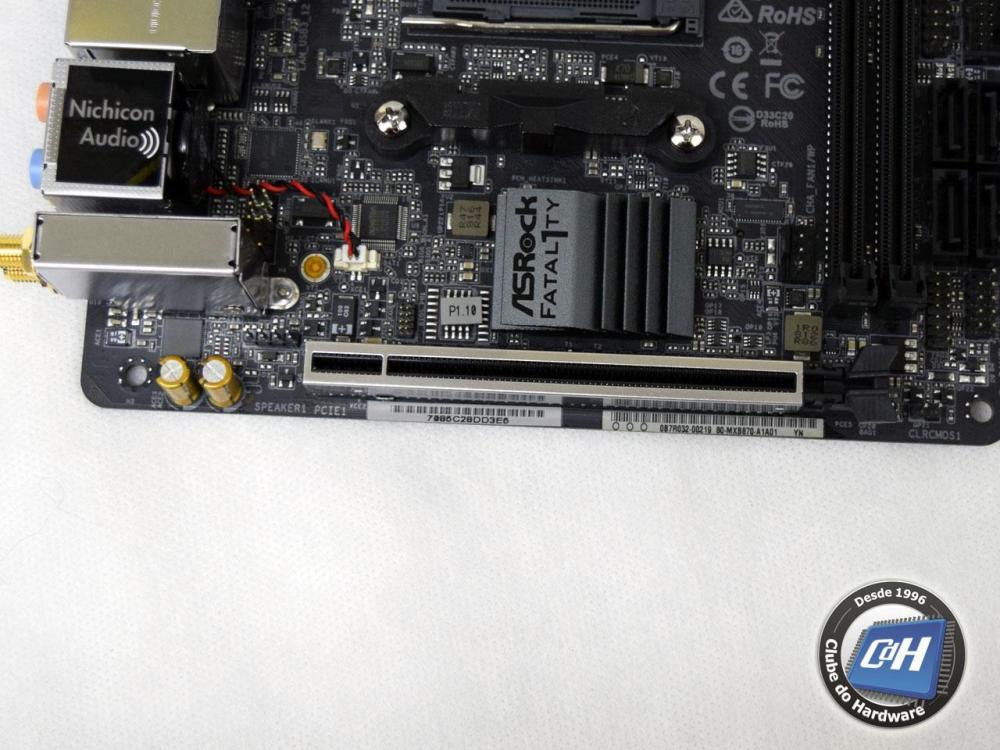

O slot PCI Express 3.0 x16 é coberto por uma armadura metálica que ajuda a reduzir interferências eletromagnéticas, além de aumentar a resistência mecânica do slot.
Figura 2: o slot PCI Express 3.0 x16

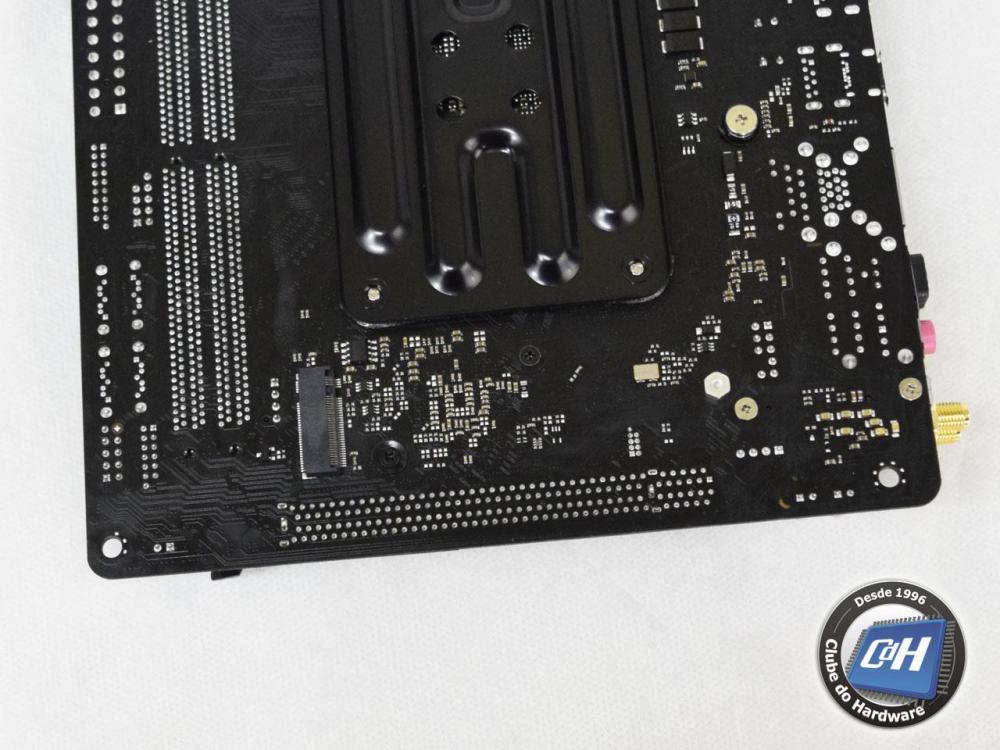

A Figura 3 mostra o slot M.2 no lado da solda da placa-mãe.
Figura 3: slot M.2 no lado da solda
