Placa-mãe Gigabyte AORUS Z270X-Gaming 7

     Placas-mãe    13 comentários
 Compartilhar
Placa-mãe Gigabyte AORUS Z270X-Gaming 7
Produto Recomendado

 Índice

Índice

Regulador de tensão

O circuito regulador de tensão da Gigabyte Z270X-Gaming 7 tem 11 fases para o processador. O regulador de tensão usa um chip controlador Intersil ISL95866 (projeto digital). Cada fase utiliza um MOSFET Vishay SiRA12DP e um MOSFET Vishay SiRA18DP.

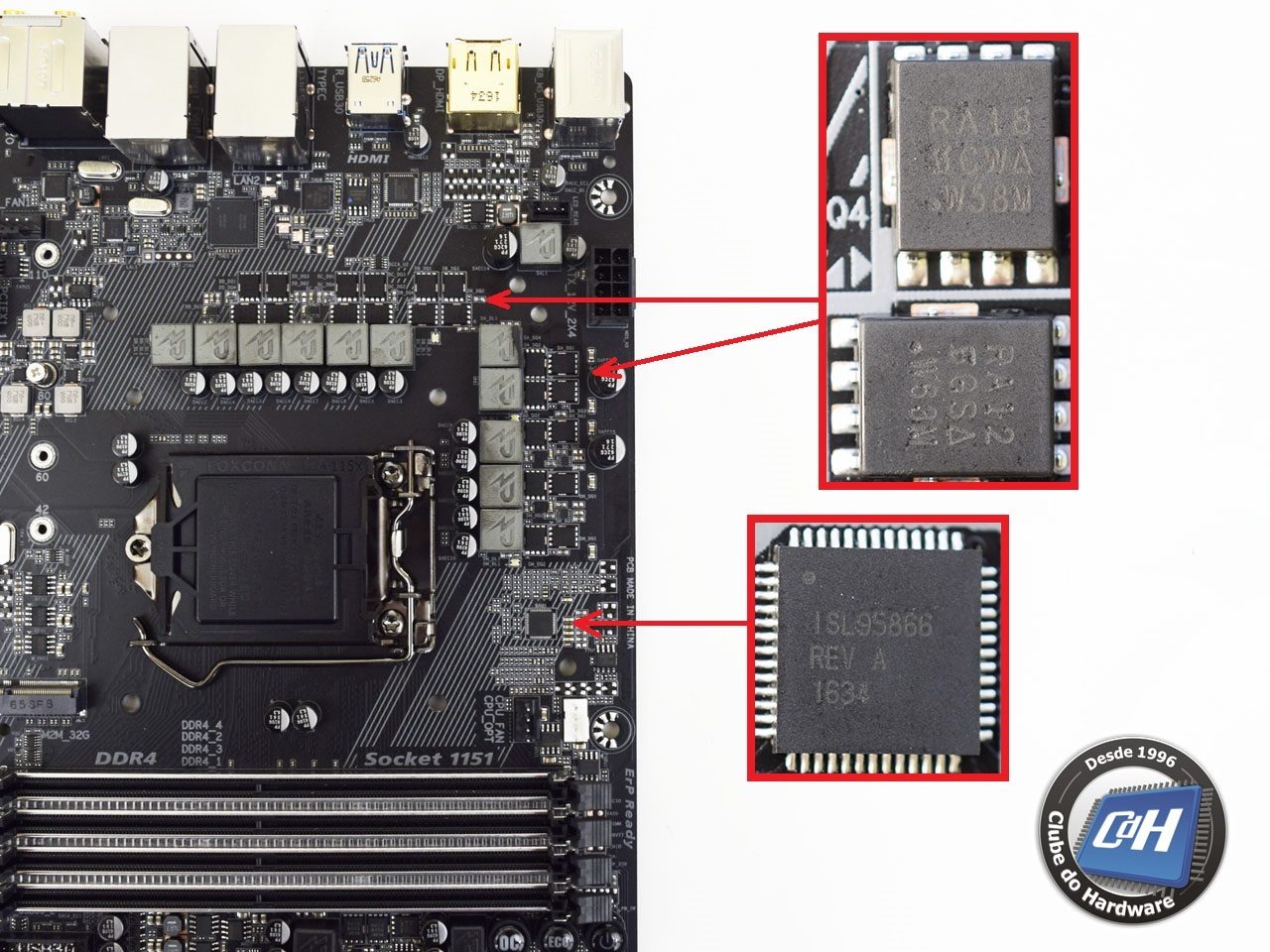

Figura 10: circuito regulador de tensão

A Gigabyte Z270X-Ultra Gaming utiliza capacitores sólidos de alta qualidade (“10K black capacitors”) e todas as bobinas são de ferrite.

Se você quiser aprender mais sobre o circuito regulador de tensão, leia o nosso tutorial sobre o assunto.
