Introdução (Cont.)
Na Figura 5 vemos o detalhe dos seis heatpipes e notamos que o dissipador superior é na verdade formado por três dissipadores independentes (ou quase, já que algumas aletas são unidas, o que dá firmeza ao conjunto). Cada conjunto de dois heatpipes está ligado a um desses três dissipadores.

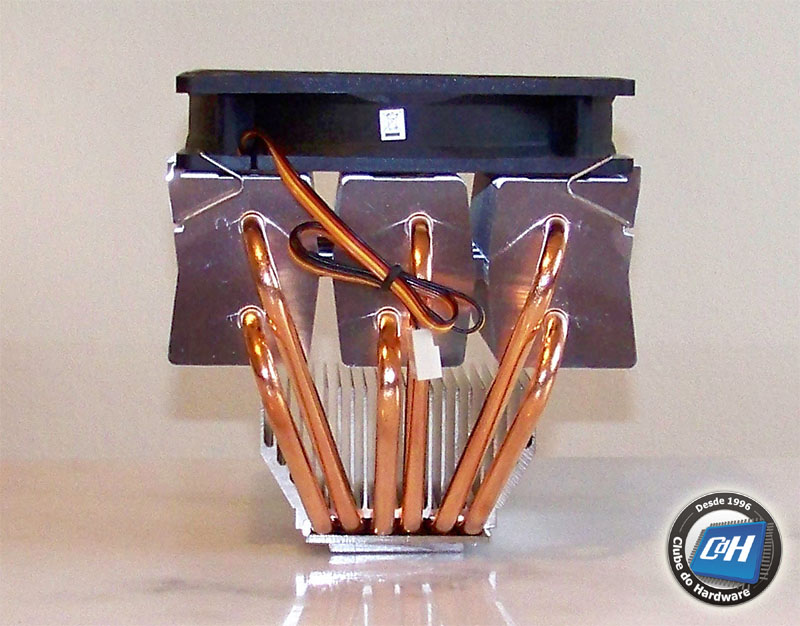

Figura 5: Vista lateral.
A Scythe chama o sistema usado no Kabuto de M.A.P.S (Multiple Pass-Through Airflow Structure, estrutura de múltipla passagem do fluxo de ar). Com isso o ar jogado para baixo pela ventoinha além de passar pelos três dissipadores superiores ainda ajuda a resfriar o dissipador inferior e também os componentes próximos ao processador, como o regulador de tensão, chipset da placa-mãe e memórias.

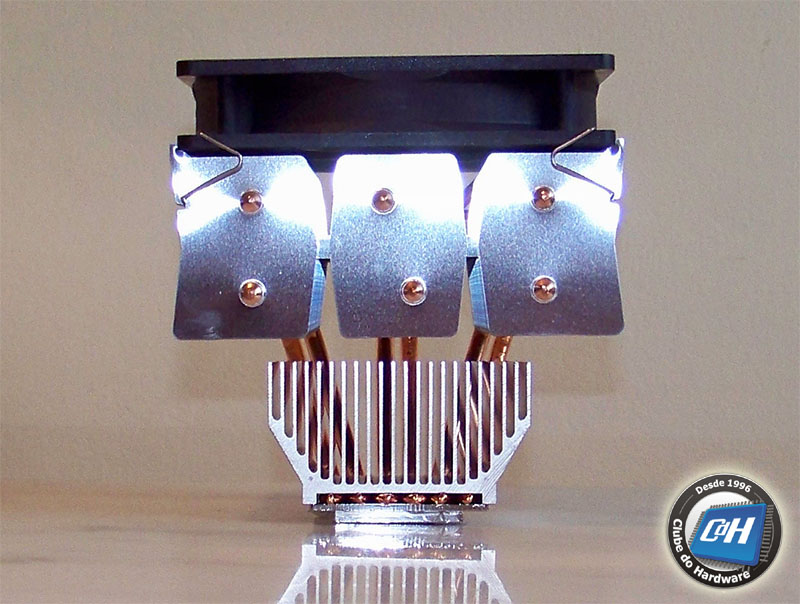

Figura 6: Vista de frente.

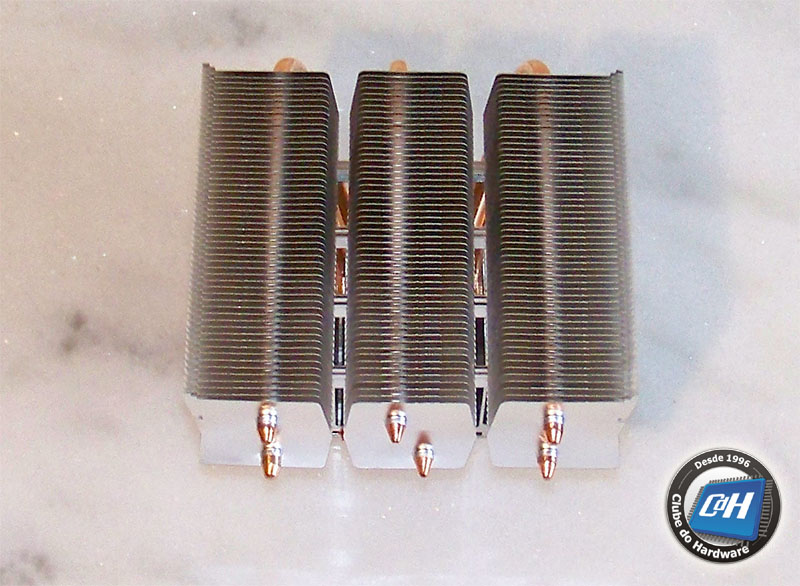

Figura 7: Vista de cima.

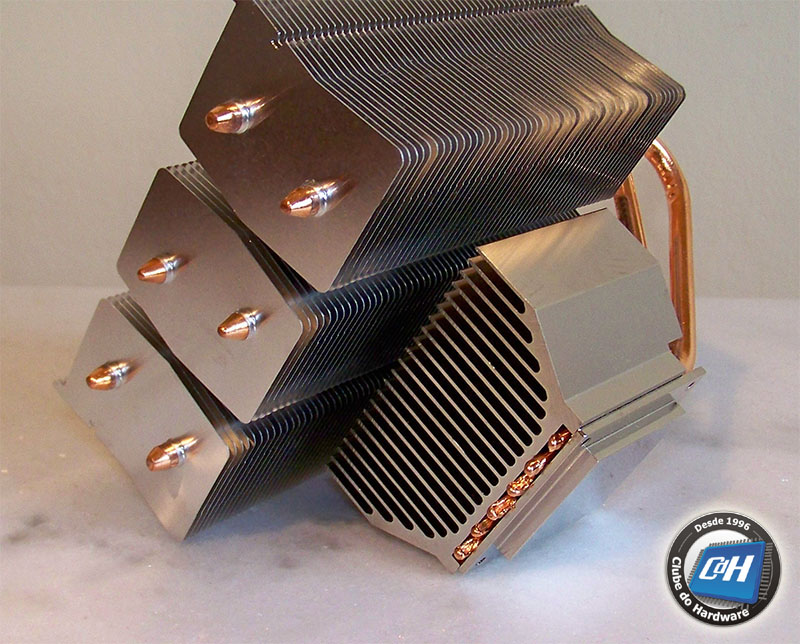

Figura 8: Dissipador inferior.

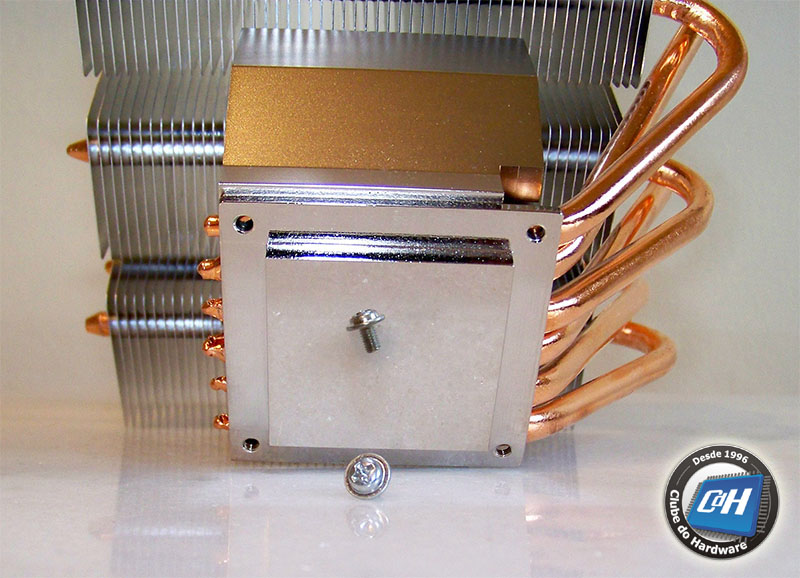

Figura 9: Base.
