Instalação
Na Figura 11 você pode ver as ferragens usadas para instalar o NT06-E, entre elas as chapas que ficam sob a placa-mãe. A chapa retangular da esquerda é para processadores AMD. As duas chapas da direita são para processadores Intel, a de cima apenas para soquete LGA775 e a de baixo serve para soquetes 775, 1156 e 1366 e foi incluída nos exemplares mais novos desse cooler (os primeiros modelos do NT06-E serviam apenas em processadores Intel soquete LGA775, além dos modelos da AMD).
Figura 11: Material para instalação.
Figura 12: Suportes para soquete LGA775 instalados.
Depois é necessário fixar os quatro parafusos na placa-mãe, passando pela placa traseira e prendendo-os na frente da placa por meio de arruelas.

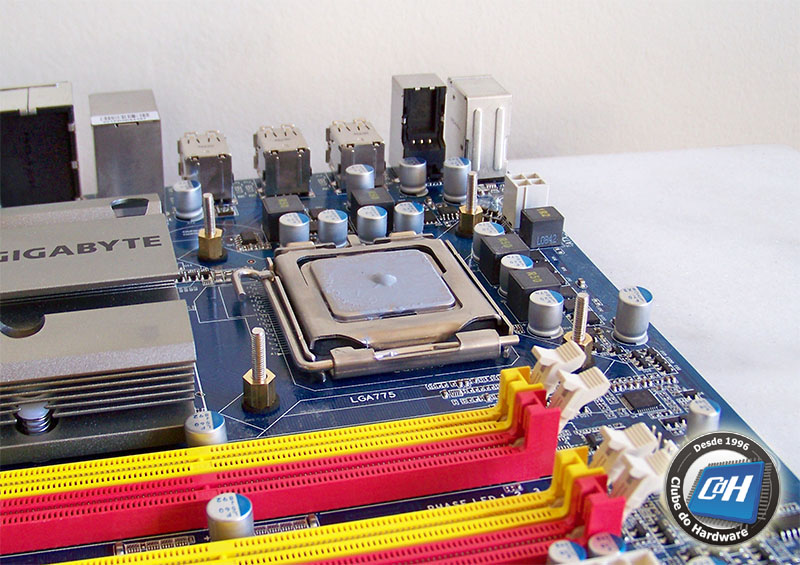

Figura 13: Com os parafusos instalados na placa-mãe.
O cooler então vai sobre o processador e você deve fixá-lo aos parafusos que estão na placa-mãe por meio de quatro parafusos de dedo com rosca interna. Esses parafusos são difíceis de se apertar, mesmo com a placa-mãe fora do gabinete. Na Figura 14 você pode ver como fica o cooler depois de instalado.
Figura 14: Instalado na placa-mãe.
Finalmente na Figura 15 podemos ver como o cooler aparenta dentro de nosso gabinete, já com a ventoinha no lugar.
Figura 15: Instalado no gabinete.
