Introdução (Cont.)
Na Figura 5 você pode ver o TMG IA1 de cima e ter uma ideia do formato das aletas do dissipador de calor. À primeira vista parece o recorte da parte frontal (onde a ventoinha está instalada) é uma boa ideia, pois como dissemos na página anterior essas aletas "envolvem" a ventoinha. Mas o recorte na parte traseira nos pareceu mais um efeito estético do que realmente um sistema para aumentar o desempenho.
Figura 5: Vista de cima.
O conector de alimentação da ventoinha é do tipo miniatura de três pinos, não tendo o pino de controle de velocidade (PWM). A rotação da ventoinha pode, porém, ser ajustada através de um micro potenciômetro ligado a ela. Infelizmente o cabo desse potenciômetro é curto e não há uma extensão que permita que você controle essa rotação sem abrir o gabinete.

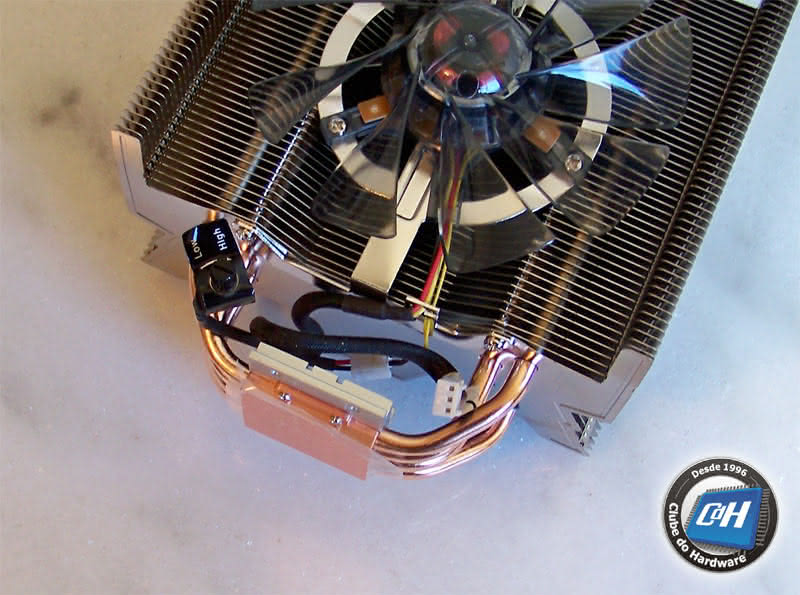

Figura 6: Base e conectores.

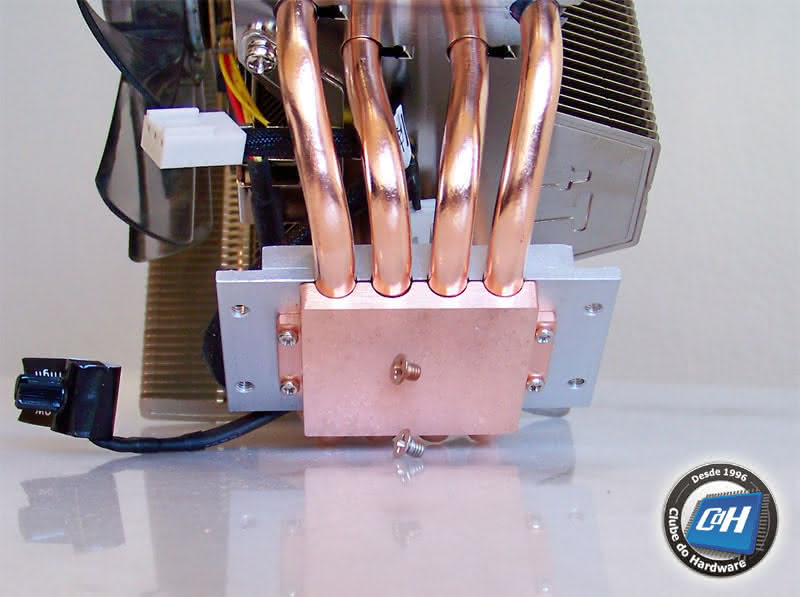

Figura 7: Base espelhada.
