Usar amplificador do mini sistem Gradiente AS- 200 sem a placa.


Posts recomendados

Pessoal, possuo um mini sistem parado em casa q apresentou defeito na placa logica, porém seu amplificador é separado da mesma, portanto gostaria q me ajudasem a ligalo sem a placa logica, apenas com um amplificador comum no pc. O aparelho é o Gradiente AS 200, seu esquema é encontrado fácil na net, mas nao tenho conhecimento para ler o mesmo, desde ja ageadeço!

aqui algumas fotos do amplificador,ndepois posto outras com melhor qualidade:

p><p><img src= Uploaded with ImageShack.us

segue o link do esquema do aparelho: http://www.electronica-pt.com/index.php/component/option,com_remository/Itemid,34/func,download/id,935/chk,e001bb90a8ee864a57f6b6908ec06d1d/no_html,1/

Link para o comentário
Compartilhar em outros sites

No seu caso você deve identificar as saídas para os alto falantes, a entrada da fonte de energia e a entrada de sinal. Se quiser que eu faça isso vai ter que postar mais fotos, me mostrando a placa logica e o amplificador completo. por cima e por baixo. Também temos que saber se o sinal que entra no amplificador já é pré-amplificado pela placa lógica. Agora são quase 4 da manhã, vou ir dormir daqui a pouco. Assim que eu puder entrarei aqui novamente irei te dar uma explicação mais detalhada, vou dizer como conectar esse amp na saída para fone de ouvido, do pc.

Já fiz uns 3 amplificadores com tda 2003, e pretendo fazer mais 3 com tda 2030. Se você precisar fazer um estarei disposto a ajudar.

Obs: O link que você deixou sobre o esquema do aparelho não funcionou para mim. deu erro 404

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

No seu caso você deve identificar as saídas para os alto falantes, a entrada da fonte de energia e a entrada de sinal. Se quiser que eu faça isso vai ter que postar mais fotos, me mostrando a placa logica e o amplificador completo. por cima e por baixo. Também temos que saber se o sinal que entra no amplificador já é pré-amplificado pela placa lógica. Agora são quase 4 da manhã, vou ir dormir daqui a pouco. Assim que eu puder entrarei aqui novamente irei te dar uma explicação mais detalhada, vou dizer como conectar esse amp na saída para fone de ouvido, do pc.

Já fiz uns 3 amplificadores com tda 2003, e pretendo fazer mais 3 com tda 2030. Se você precisar fazer um estarei disposto a ajudar.

Obs: O link que você deixou sobre o esquema do aparelho não funcionou para mim. deu erro 404

fico mt grato pela sua boa vontade de ajudar! vou ver se posto hj ainda fotos melhores... o amplificadir dele é um TDA 7264 como no esquema : LINK

Link para o comentário
Compartilhar em outros sites

Cara, só sabendo que o amp é com tda 7264, já esclareceu-me algo... Tente fazer um teste simples. Conecte o Amplificador na fonte de energia, conecte os alto falantes e na entrada de audio tenta ligar direto na saída de fone do pc. Se quiser descobrir qual é, pegue um conector p2 , solde 3 fios no lugar certo e terá um cabo p2. conecte no pc, e com o amp ligado, vá testando ele, colocando os fios da saída para fone lá nas conexões do amp que eram com a placa lógica(teste de 2 em 2 por que o sinal não é transmitido somente por um, e o 3º serve para o segundo canal de audio, já que é estereo.)... um deles deve ser o de sinal... acho que posso te dizer qual é se a foto do amp e da placa forem boas.

Link para o comentário
Compartilhar em outros sites

Cara, só sabendo que o amp é com tda 7264, já esclareceu-me algo... Tente fazer um teste simples. Conecte o Amplificador na fonte de energia, conecte os alto falantes e na entrada de audio tenta ligar direto na saída de fone do pc. Se quiser descobrir qual é, pegue um conector p2 , solde 3 fios no lugar certo e terá um cabo p2. conecte no pc, e com o amp ligado, vá testando ele, colocando os fios da saída para fone lá nas conexões do amp que eram com a placa lógica(teste de 2 em 2 por que o sinal não é transmitido somente por um, e o 3º serve para o segundo canal de audio, já que é estereo.)... um deles deve ser o de sinal... acho que posso te dizer qual é se a foto do amp e da placa forem boas.

aqui estão as fotos em alta definiçao:

a "placa-mãe"


AMP:




é aqui q é ligada a tomada da "placa-mãe":



desde ja agradeço!

Link para o comentário
Compartilhar em outros sites

Colega pclife, as ligações deverão ser feitas no conector denominado "Power" a esquerda da terceira foto, e ficariam assim:

Pino 1 = Nada ligado

Pino 2 = Nada ligado

Pino 3 = É um ponto de terra

Pino 4 = Comando de stand-by (5V amplificador em stand-by) (0V amplificador ativo)

Pino 5 = Entrada do canal direito

Pino 6 = Terra

Pino 7 = Entrada do canal esquerdo.

Seria interessante fazer um controle de volume na entrada dos canais...

  • Curtir 3
Link para o comentário
Compartilhar em outros sites

Colega pclife, as ligações deverão ser feitas no conector denominado "Power" a esquerda da terceira foto, e ficariam assim:

Pino 1 = Nada ligado

Pino 2 = Nada ligado

Pino 3 = É um ponto de terra

Pino 4 = Comando de stand-by (5V amplificador em stand-by) (0V amplificador ativo)

Pino 5 = Entrada do canal direito

Pino 6 = Terra

Pino 7 = Entrada do canal esquerdo.

Seria interessante fazer um controle de volume na entrada dos canais...

q honra ter a atençao do consagrado Bcpetronzio! estou mt ansioso para fazer logo estas ligaçoes e testar este amp! mas so sera possivel amanha na parte da tarde, pois o aparelho esta na casa da minha mae...

enquanto ao controle de volume, me indica alguma solução ???

Link para o comentário
Compartilhar em outros sites

Ótimo! até pude tirar uma dúvida em que eu colocaria em um novo tópico! valeu, Bcpetronzio! não sei se é pedir demais, mas eu gostaria de saber qual é o circuito completo com o potenciômetro, pois vou fazer dois amplificadores(para estéreo, ligar no pc) com tda 2030. queria saber como regular o volume, e não sei lidar com potenciômetros

Link para o comentário
Compartilhar em outros sites

O CI deve estar em stand-by, pelo que entendi, precisa aplicar 5V no pino 4 do conector para ativar o CI...

PS: Se você ja esta aplicando essa tensão, tem duas possibilidades; A primeira é eu estar enganado e você precisa é aterrar o pino 4 e não aplicar 5V nele.

A segunda é a possibilidade desse CI estar queimado.

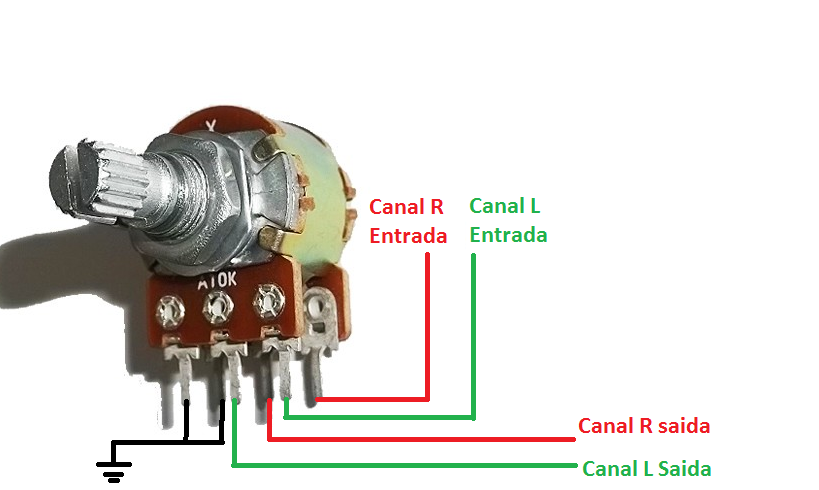

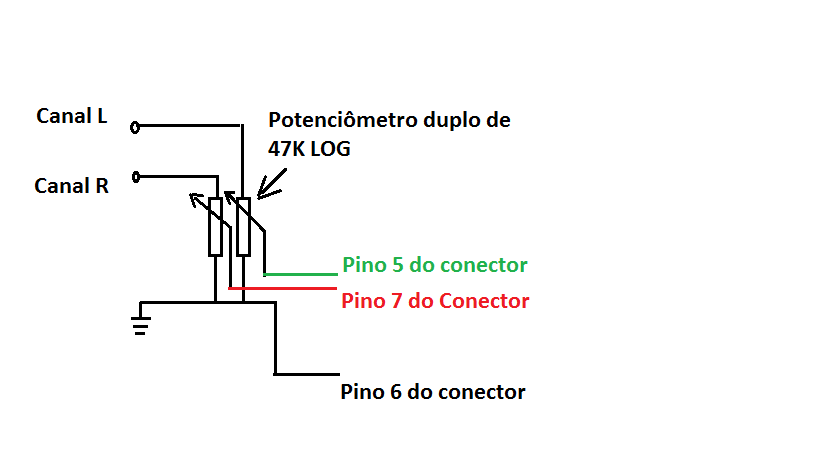

As ligações do potenciômetro ficaria como a figura anexa:


  • Curtir 2
Link para o comentário
Compartilhar em outros sites

O CI deve estar em stand-by, pelo que entendi, precisa aplicar 5V no pino 4 do conector para ativar o CI...

PS: Se você ja esta aplicando essa tensão, tem duas possibilidades; A primeira é eu estar enganado e você precisa é aterrar o pino 4 e não aplicar 5V nele.

A segunda é a possibilidade desse CI estar queimado.

As ligações do potenciômetro ficaria como a figura anexa:

é possivel fazer uma ponte de 5v vinda do trafo? de onde posso conseguir estes 5v? pois acredito q a saida da fonte seja de 12v ou mais... e para aterralo eu posso ligar em algo metalico da`placa?

Link para o comentário
Compartilhar em outros sites

Para aterra-lo (pino 4), é só ligar-lo em um dos pinos terra do conector (3 ou 6).

No pino 2 desse conector, você tem a saida de uma fonte de 14V, se você seguir essa linha, encontrará um diodo DZ500 ele é de 15V, remova esse diodo e coloque no lugar dele um diodo zener de 5,6V.

Ligado no catodo desse diodo zener, você verá o resistor R500, não sei se ele é SMD, o valor dele é de 1K Ohms..., troque ele por um resistor de 2,7K Ohms.

Feita essas trocas, você terá uma fonte de 5V no pino 2 do conector, ai é só colocar uma chave ou um jump direto, entre o pino 2 e o pino 4.

  • Curtir 3
Link para o comentário
Compartilhar em outros sites

  • mês depois...
Colega pclife, as ligações deverão ser feitas no conector denominado "Power" a esquerda da terceira foto, e ficariam assim:

Pino 1 = Nada ligado

Pino 2 = Nada ligado

Pino 3 = É um ponto de terra

Pino 4 = Comando de stand-by (5V amplificador em stand-by) (0V amplificador ativo)

Pino 5 = Entrada do canal direito

Pino 6 = Terra

Pino 7 = Entrada do canal esquerdo.

Seria interessante fazer um controle de volume na entrada dos canais...

achei esse forum e me ajudo muito, obg

aqui consegui fzr funcionar, ficou muito bom ;)

no comando de stand bay liguei 5v e funcionou legal, mas eu liguei uma plaquinha de caixinha de som de pc essas que vem junto, só tirei os fios que vão pro alto falante e liguei nos pinos 5 e 7 .

  • Curtir 1
Link para o comentário
Compartilhar em outros sites

  • 2 semanas depois...
precisa fazer a ligação do terra sera? porque aqui ficou com um chiadinho ...

sera que precisa ligar o terra? porque aqui ficou com um chiadinho chato :mad:

Sim, interligar todos os terras é muito necessário exatamente para eliminar vários chiados que podem aparecer por interferências.
Link para o comentário
Compartilhar em outros sites

  • 4 meses depois...
  • 2 semanas depois...

Pessoal, estou com um problema na placa semelhante a esta, é a REV B - PCI-338B. Acontece que queimou um SMD (regulador de tensão) o 2SD1766, e aqui na minha cidade não consigo encontra-lo, nem o equivalente.

Posso substituir por um outro? Qual?

Por favor me ajudem... Não tem assistência Gradiente aqui em Londrina/PR.

Link para o comentário
Compartilhar em outros sites

Pessoal, estou com um problema na placa semelhante a esta, é a REV B - PCI-338B. Acontece que queimou um SMD (regulador de tensão) o 2SD1766, e aqui na minha cidade não consigo encontra-lo, nem o equivalente.

Posso substituir por um outro? Qual?

Por favor me ajudem... Não tem assistência Gradiente aqui em Londrina/PR.

Esse 2SD1766 é um transistor...

http://pdf.datasheetcatalog.com/datasheet/rohm/2sd1766.pdf

Não será difícil de encontrar um equivalente.
