Teorema de Millman

[cralx2k]

Usando o teorema de Millman.

Qual e a tensão medida pelo multimetro. Nao vale simulador....tem que ter calculo....

[cralx2k]

Ninguem gosta de teoria aqui????? consegui resolver apenas usando teorema de norton.

[FMM]

caraca como você conseguil usando o teorema de Norton sendo que tem duas fontes de alimentaçao, sou novo ainda em eletronica rsrs

[cralx2k]

tem que converter essa fonte de tensão em fonte de corrente.....assim fica a resistencia e a corrente em paralelo......

[FMM]

ai sim nao tinha pensado nesse detalhe, mais com 3 fontes de alimentaçao nao complica?

você somou o valor da I das fontes é isso.

[cralx2k]

ai sim nao tinha pensado nesse detalhe, mais com 3 fontes de alimentaçao nao complica?

você somou o valor da I das fontes é isso.

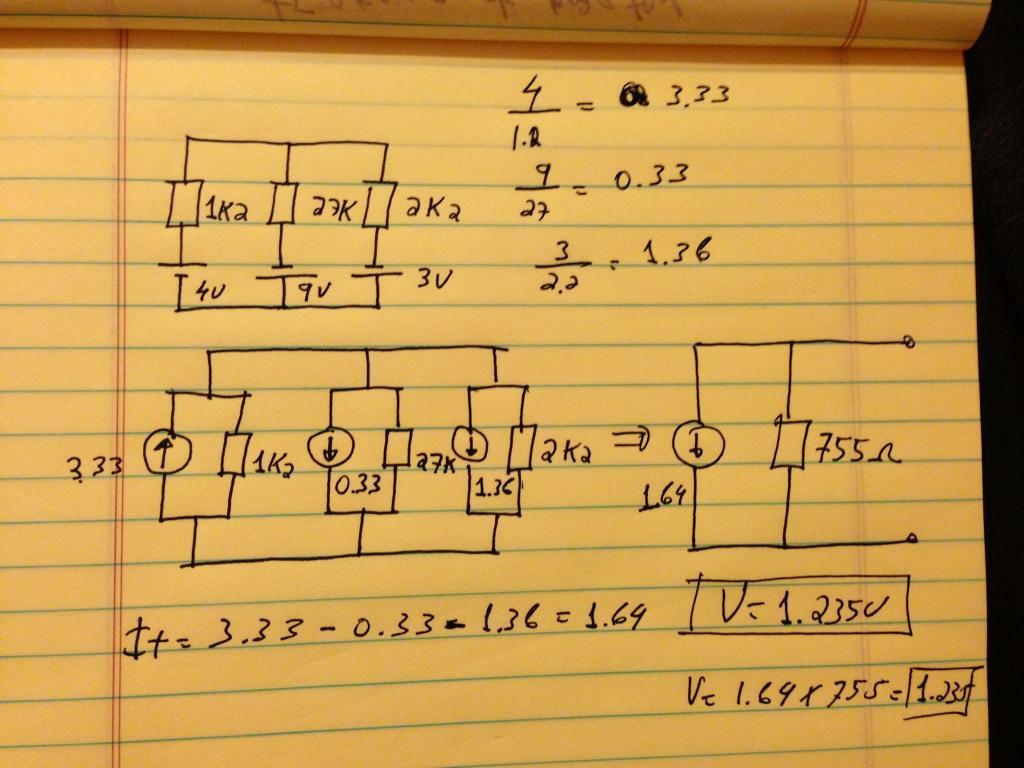

Ficou assim:

[FMM]

você calculo a corrente de cada R com a fonte, pensava que era difícil, se eu fizesse esse rascunho iria ficar uma bagunça aqui em casa rsrs

[cralx2k]

então, a foto original e o teorema de theverin, onde a fonte de tensão esta em serie com a resistencia interna.....no caso da image uma resistencia externa.

ja o rasculo mostra o teorema de norton, onde a fonte de corrente esta em paralelo com a resistencia.

[FMM]

dessa forma que você esta tentando achar o valor , é melhor forma de aprender, e você conseguiu.

[cralx2k]

se for somar (4-9-3) as baterias e depois dividir pela resistencia total ( 755ohms) nao da certo.

[FMM]

entendi! você usou um gerador de corrente para cada Resistor.

[elfsmaster]

Ué... Mas não pedia pelo Teorema de Millman?

Olha só como fica mais fácil:

(4/1,2 - 9/27 - 3/2,2)/(1/1,2 + 1/27 + 1/2,2) = 1,235 V

(é só o somatório das tensões divididas pelas resistências às quais estão associadas dividido pelo somatório dos inversos das resistências... ou, como exposto no Teorema de Millman, o somatório das correntes dividido pela condutância)

[cralx2k]

Valeu elfsmaster, Eu sequi o sinal negativo no denominador.....esse foi meu erro.....o sinal negativo aplica no numerado, ja no denominador fica a soma para fazer a media.
