Gravação de pic in-circuit

[rodrigocirilo]

Boa tarde galera do CDH, seguinte, pesquisei aqui no forum e não consegui achar nada sobre então vamos lá..



Vou usar um pic com encapsulamento ssop (SMD) o 16F648A, como ja testei na placa com uma certa gambiarra nos terminais.. agora vou joga-lo na placa definitiva  e fazer a gravação  direto...



Bom, tem alguns pinos que usam para gravar que eu acho que também vão estar sendo usados no meu circuito então eu queria saber se alguem tem algum manual de quais os pinos que são usados para gravar  o pic e se eu tenho que incluir alguns componentes para fazer isso. ou se tenho que barrar alguma coisa com diodos enfim....



Att.



Rodrigo

[Felipe Electronic]

Em geral, via de regra os pinos usado para gravação do microcontrolador devem ficar apenas com essa função, afim de não "bagunçar " os tempos de comunicação com a ferramenta de programação e o processador alvo (o que vai na placa).

Entretanto, se precisas desses pinos e nao tem como fazer outra solução (expansor de I/Os, multiplexação de pinos), segue o link para o manual de programação ICSP da própria microchip, veja as páginas: 21 e a partir da página 198.

http://www.elnec.com/sw/30277d.pdf



Abs.

[rodrigocirilo]

@ vou nalizar a possibilidade de nao usar os pinos de progamação..... mas e a alimentação?? como fica, devo alimentar a placa ou o proprio gravador alimentará o pic??



uso o picburnner! com o icprog..

[cesarlg]

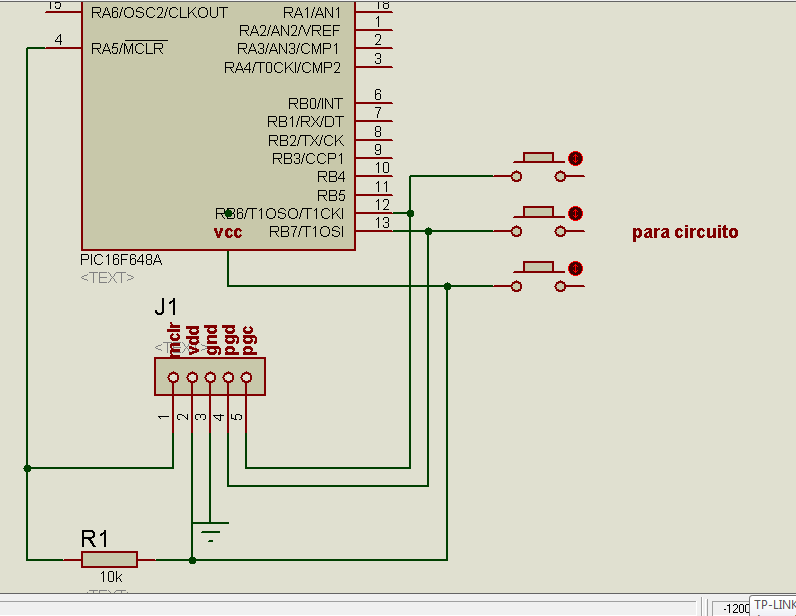

você pode incluir botões onde você abre o contato na hora da gravacao, ou então como comentaram,pinos PGC e PGD exvluisvos para gracacao . no exemplo q postei,  o botao p "cortar" o vcc p o restante do circuito pode se deixar de usar qd a carga for despresivel , q o gravador pode suprir..

acredito q tb possa usar a alimentacao do proprio circuito cuidando p exluir a conexao com o VCC do gravador//

abraço

[rodrigocirilo]

@cesarlg obrigado pela dica e pelo exemplo...eu ja imaginei a possibilidade de usar jummpers na hora de programar... no exemplo citedo pelo colega Felipe tem alguns exemplos.... igual a esse:





bom ja sei por onde seguir...
