Fan embaixo do gabinete, boa ideia ou nem tanto?

[sr denis]

Olá, pessoas, meu gabinete tem entrada pra um fan embaixo, perto da frente, vale a pena colocar algum lá? Ajuda muito?

[daniboyleite]

Boa tarde,



Eu utilizo um nessa parte debaixo que fica ao lado da fonte de alimentação. Uma fan nesse local é bom para ajudar a refrigerar uma placa de vídeo, mas analise o ambiente onde mora, vai precisar abrir o gabinete pelo menos a cada 1 mês caso use o PC todo dia para limpeza básica, pois as fans sempre levam poeira para dentro do PC e o importante é não deixar acumular, porque senão gruda, aí o trabalho de limpeza será maior.



Pesquise no youtube ou Google, sobre o posicionamento de fans, verá muitas opções e idéias (imagens) vai lhe ajudar bastante.



Boa sorte.

[raulgrangeiro]

Amigo, meu gabinete também tem espaço para um fan nesse local, mas não o uso pois tenho mais 5 instalados. A não ser que sua temperatura esteja ruim não há necessidade.



Fique com Deus!

[sr denis]

Eu acho que a temperatura tá boa, pelo hw monitor tá tudo dentro do esperado... eu to com um fan na frente (120 mm), um do lado(140 mm) (ambos puxando o ar), um atrás, e outro em cima, ambos 120 e tirando o ar, mas o de cima tem uma rpm bem fraquinha, e o do lado também, sendo que o da frente e o de trás são bem fortes. Tem algum problema?

@daniboyleite2 eu pesquisei sobre refrigeração de gabinetes e não vi lugares falando sobre essa entrada, falam mais sobre uma na frente, uma no lado, uma atrás e uma em cima, mas o meu gabinete é cheio de abertura, tem duas no lado, duas em cima, cabe 3 fans na frente se eu tirar o hd e o leitor de dvd, e ainda mais uma perto da fonte embaixo... tá meio complicado achar a posição mais otimizada dos 4 fans que tenho.

[adcarvalho]

senor dorys



Você pode instalar um fan embaixo sem criar acumulo de poeira, desde que use um filtro para segurar a poeira,

vai prejudicar o fluxo de ar do fan, mas qualquer ar fresco que entre vai ajudar na refrigeração, principalmente

da placa de vídeo.





adcarvalho

[daniboyleite]

Eu acho que a temperatura tá boa, pelo hw monitor tá tudo dentro do esperado... eu to com um fan na frente (120 mm), um do lado(140 mm) (ambos puxando o ar), um atrás, e outro em cima, ambos 120 e tirando o ar, mas o de cima tem uma rpm bem fraquinha, e o do lado também, sendo que o da frente e o de trás são bem fortes. Tem algum problema?

@daniboyleite2 eu pesquisei sobre refrigeração de gabinetes e não vi lugares falando sobre essa entrada, falam mais sobre uma na frente, uma no lado, uma atrás e uma em cima, mas o meu gabinete é cheio de abertura, tem duas no lado, duas em cima, cabe 3 fans na frente se eu tirar o hd e o leitor de dvd, e ainda mais uma perto da fonte embaixo... tá meio complicado achar a posição mais otimizada dos 4 fans que tenho.



Meu gabinete é um Thermaltake V3 Black Edition e o mesmo vem com opções na frente, lateral e alto, veja no link a seguir: http://br.thermaltake.com/products-model.aspx?id=C_00001579



Eu uso todas, pois a região onde moro é quente de costume, por volta dos 35° graus ao dia no período do verão, portanto faço o melhor da ventilação e exaustão, normalmente trabalho com 02 ventiladores e 04 exaustores. Utilizo filtros de poeira criados por mim mesmo.



O importante é ter fans em tamanhos médio com boas rotações por minuto, se a sua temperatura está boa então mantém do jeito que está, mas se acrescentar a tendência é melhorar mais, pois isso utilizo 6 no total devido ao nosso período de verão, mas no período de inverno é tranquilo.



Abraços...

[sr denis]

eu mudei as posições pra dois na latteral, que sao menos fortes, puxando o ar, um na frente, médio, puxando tambem e o de tras o mais forte tirando tudo, as temperaturas ficaram melhores.

Eu fiz testes, e tirando o lateral a temperatura do processador aumenta. Só nao sei se usando mais exaustores vai diminuir mais... aqui é bem quente, 36 graus o ano todo, sendo pior de setembro a dezembro.

[daniboyleite]

eu mudei as posições pra dois na latteral, que sao menos fortes, puxando o ar, um na frente, médio, puxando tambem e o de tras o mais forte tirando tudo, as temperaturas ficaram melhores.

Eu fiz testes, e tirando o lateral a temperatura do processador aumenta. Só nao sei se usando mais exaustores vai diminuir mais... aqui é bem quente, 36 graus o ano todo, sendo pior de setembro a dezembro.



Se você colocar mais exaustor é melhor, porque o que adianta colocar mais ventiladores e não tem exaustão o suficiente? Pelo menos comigo ficou melhor mais exaustão do que ventiladores, resumindo utilizo da seguinte forma:



- Ventiladores: 01 frente, 01 baixo

- Exaustores: 02 superiores, 01 traseiro e 01 lateral



OBS: Anteriormente utilizada na lateral como ventilador perto da placa de vídeo, mas resolvi fazer um teste invertendo para exaustor, devido a placa de vídeo ser do modelo mais aberto e espalhar ar quente em volta dela, assim, depois de testar reparei que a temperatura da mesma diminuiu cerca de 3 graus.

[sr denis]

mesmo não tendo mais exaustores eu acho que acaba saindo, porque em cima mesmo tem as duas entradas pra fans, cheia de buracos, então acho que o vento já passa e acaba saindo por lá mesmo. Depois vou comprar uma controladora de fans e aí sim penso em usar todas as saídas, mas agora mesmo não tem mais nem molex disponível e nem slot na placa mãe pra adicionar fans, a não ser que eu coloque um molex em cima do outro kk o que não sei se é seguro.

[daniboyleite]

mesmo não tendo mais exaustores eu acho que acaba saindo, porque em cima mesmo tem as duas entradas pra fans, cheia de buracos, então acho que o vento já passa e acaba saindo por lá mesmo. Depois vou comprar uma controladora de fans e aí sim penso em usar todas as saídas, mas agora mesmo não tem mais nem molex disponível e nem slot na placa mãe pra adicionar fans, a não ser que eu coloque um molex em cima do outro kk o que não sei se é seguro.



Sim pode ser. Se as saídas de cima estão liberadas, vai dar vazão de ar. Sobre a ligação do molex, alguns plugues das fans vem com essas possibilidades, sendo para conectar e receber conexão de outra, pelo menos uma de minhas fans tem essa possibilidade e testei e funcionou bem.

[sr denis]

será que se eu tampar a saída de cima com emborrchado\eva, e manter o fluxo do fan da frente direto pra placa-mãe e consequentemente pro fan de trás, o exaustor, eu vou conseguir um melhor fluxo de vento?

[sr denis]

eu pensei em tampar a entrada lateral de cima, e as superiores, e transformar o que puxa pra dentro de lado inferior em um exaustor... assim acho que eu conseguiria dois fluxos, um pra vga e outro pro processador e memorias... o que acha @daniboyleite2 ?

[daniboyleite]

Bom dia,



Respondendo a 1° pergunta (post), sobre o caso de tampar as saídas de cima do gabinete, eu deixava aberto antes de ter as fans próprias nas quais coloquei por cima, pois você já tem um exaustor traseiro, e as aberturas de cima servirão também para escape de ar quente que vem do processador e placa mãe, pois você sabe que o ar quente sempre sobe, portanto mais possibilidades de saída de ar é melhor, mas a sua ideia é interessante, acredito que você poderia fazer um teste de dois dias nesse formato e veja se há alterações na temperatura, se ficar a mesma coisa, então você tampe para evitar entrada de poeira pelas frestas de cima do gabinete.



Respondendo a 2° pergunta (post) se entendi bem você queria fazer do jeito que eu fiz? Transformar o ventilador lateral da placa de vídeo para exaustor? Se for isso que entendi, nesse caso, quando fiz isso há um tempo atrás sem ter um ventilador na base do gabinete, a temperatura aqueceu da placa cerca de 2°, mas quando instalei um ventilador na base do gabinete e transformei o ventilador lateral como exaustor (como já explicado no post anterior) a temperatura da placa melhorou, pois assim ficou um fluxo para a metade debaixo do gabinete onde estão localizados o hd, placa de vídeo e fonte de energia e outro fluxo para a metade de cima onde estão parte da placa mãe, processador e DVD.



Esqueci de informar que na verdade tenho dois ventiladores na frente, um frete/inferior e outro frente/superior por dentro do gabinete, formando assim os dois fluxos explicados acima.



Resumindo...



01 ventilador frente/superior enviando ar para memórias, parte de cima da placa mãe e o cooler processador, fazendo exaustão por três fans (01 traseiro e 02 superiores);



01 ventilador frente/inferior enviado ar para HD´s e somando ao ventilador da base enviado ar para placa de vídeo e parte baixa da placa-mãe, fazendo exaustão por 01 fan lateral;



OBS: No meu gabinete há duas entradas/saídas laterais, mais a lateral superior é tampada por uma fibra transparente vinda de fábrica.



Desculpe se não respondi o que esperava, mas respondi dentro do que entendi, estou correto?

[sr denis]

Respondeu o que eu queria saber exatamente, daniboy, mas eu fiz o teste e não mudou em nada a temperatura da vga, tem dois ventiladores na frente, um direcionado pras memorias com um fluxo direto pro fan de trás e um mais embaixo, direcionado pra mobo e a vga, eu tampei em cima e melhorou um pouco, o vento agora passa por tudo e só sai por trás, saía ar frio por cima porque pegava nos cabos e desviava, aí nem chegava direito nas memórias, agora ele não desvia. Eu tampei também do lado e coloquei o fan traseiro inferior como exaustor mas não mudou absolutamente nada, então voltei ele pra intake, mas tô pensando em transformar a pressão interna em negativa, deixando só um de intake e o resto de exaustor... aqui na minha cidade é bem quente, será que um sistema com mais exaustores funcionaria melhor?

[daniboyleite]

Respondeu o que eu queria saber exatamente, daniboy, mas eu fiz o teste e não mudou em nada a temperatura da vga, tem dois ventiladores na frente, um direcionado pras memorias com um fluxo direto pro fan de trás e um mais embaixo, direcionado pra mobo e a vga, eu tampei em cima e melhorou um pouco, o vento agora passa por tudo e só sai por trás, saía ar frio por cima porque pegava nos cabos e desviava, aí nem chegava direito nas memórias, agora ele não desvia. Eu tampei também do lado e coloquei o fan traseiro inferior como exaustor mas não mudou absolutamente nada, então voltei ele pra intake, mas tô pensando em transformar a pressão interna em negativa, deixando só um de intake e o resto de exaustor... aqui na minha cidade é bem quente, será que um sistema com mais exaustores funcionaria melhor?



Bom,



Você disse que o fan traseiro inferior você colocou para ventilar? Ou você está querendo dizer lateral inferior que fica perto da VGA? Se for o lateral inferior tudo bem, vai de acordo com o que o sistema aceitar melhor, mas se for o traseiro mesmo, tem que deixar para exaustor.



Tem como mandar um link do fabricante de seu gabinete? Ou foto do seu sistema como está montado? Se não quiser apresentá-lo aqui não tem problema, eu entendo, mas mande o modelo do gabinete para pesquisar.



Exemplo do meu: http://br.thermaltake.com/products-model.aspx?id=C_00001579



Se você reparar mais no meio dessa página do link, verá um diagrama demonstrando entradas e saídas de ar do modelo de meu gabinete, eu fiz da mesma forma, com exceção da lateral que coloquei como exaustor e adicionei mais um ventilador na frente superior do gabinete, mas por dentro do gabinete abaixo do DVD.



Agora respondendo a sua pergunta,



Eu acredito que mais exaustores é melhor desde que bem posicionados, normalmente o manual de instruções do gabinete ou no site do fabricante apresenta um modelo de refrigeração, mas um ventilador é pouco a não ser que tenha uma alta RPM, pelo menos dois ventiladores é o ideal. Como disse, utilizo três ventiladores e quatro exaustores, se eu usar até dois ventiladores darão conta, mas vai ficar sobrando um, então é melhor usá-lo para ajudar, eu o já tinha mesmo sobrando.



Estou à disposição.



[sr denis]

esse é o case: http://www.aerocool.us/strikex/strikex_one.html

segue em anexo as fotos dele, desligado, e fechado, depois mostro por dentro.

Eu coloquei o fan frontal onde tem o x mesmo, o lateral superior como intake também, e em cima e atrás eu coloquei exaustores, a temperatura melhorou assim. Tentei usar o inferior lateral como exaustor mas a vga não concordou e manteve a temperatura de antes.

Agora minha temperatura do processador melhorou e da vga também, acho que a vga pega o ar frio que vem do fan da frente e solta o ar quente pela saída lateral inferior, e ali em cima onde o calor é mais intenso tem um intake direto pra ele e dois exaustores.

As rpm dos fans estão equilibradas, um pouco a mais pra intake porque o de 14 cm é um pouco mais forte que um dos de 12, o frontal é um coolermaster xtraflow, eu acho, de 12, com 2200 de rpm, mas uso um controlador que veio com o fan de trás e deixo em 80%, o lateral de cima é um aerocool de 14 cm, sem ser o shark, é o normal com led, o de trás é um spire pci blue, de 12, com 2200 de rpm, eu acho, ou 2400, usado a todo vapor porque não tem controle de pwm e tá conectado na mobo, e o de cima é um da aerocool que veio com o gabinete, meio fraquinho também.

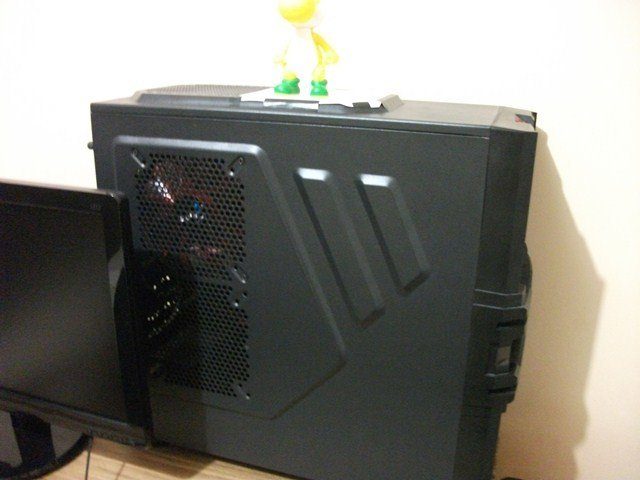

tá aí meu baby:

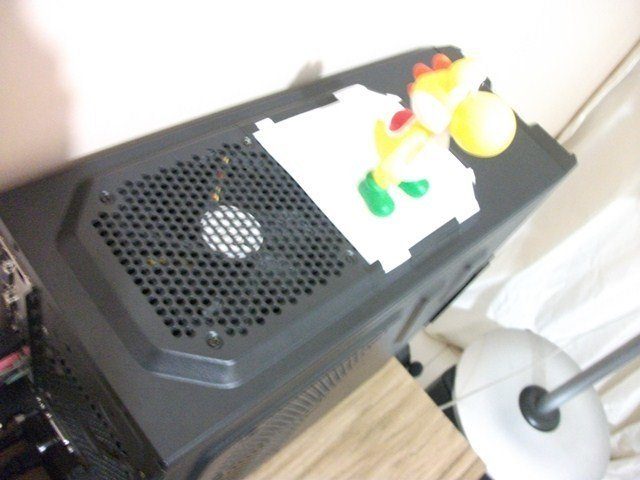

ps: sim, ali em cima é um yoshi, em cima de uma base de papel pro vento não escapar por aquele slot pra não ter vento desperdiçado que sai antes de bater no hardware, e de bônus por nostalgia:

[daniboyleite]

esse é o case: http://www.aerocool.us/strikex/strikex_one.html

segue em anexo as fotos dele, desligado, e fechado, depois mostro por dentro.

Eu coloquei o fan frontal onde tem o x mesmo, o lateral superior como intake também, e em cima e atrás eu coloquei exaustores, a temperatura melhorou assim. Tentei usar o inferior lateral como exaustor mas a vga não concordou e manteve a temperatura de antes.

Agora minha temperatura do processador melhorou e da vga também, acho que a vga pega o ar frio que vem do fan da frente e solta o ar quente pela saída lateral inferior, e ali em cima onde o calor é mais intenso tem um intake direto pra ele e dois exaustores.

As rpm dos fans estão equilibradas, um pouco a mais pra intake porque o de 14 cm é um pouco mais forte que um dos de 12, o frontal é um coolermaster xtraflow, eu acho, de 12, com 2200 de rpm, mas uso um controlador que veio com o fan de trás e deixo em 80%, o lateral de cima é um aerocool de 14 cm, sem ser o shark, é o normal com led, o de trás é um spire pci blue, de 12, com 2200 de rpm, eu acho, ou 2400, usado a todo vapor porque não tem controle de pwm e tá conectado na mobo, e o de cima é um da aerocool que veio com o gabinete, meio fraquinho também.

tá aí meu baby:






ps: sim, ali em cima é um yoshi, em cima de uma base de papel pro vento não escapar por aquele slot pra não ter vento desperdiçado que sai antes de bater no hardware, e de bônus por nostalgia:



Bonito gabinete, gostei.



Se agora conseguiu melhorar as temperaturas, parabéns. O diagrama do mesmo no site demonstra certinho como proceder.



Abraços e qualquer dúvida estamos à disposição.

[sr denis]

Lá diz que cabem 3 fans na frente, mais perto da grade frontal ou mais perto da mobo, eu preferi colocar bem proximo à grade frontal, pra pegar o ar mais frio que puder, eu fiz umas gambiarras pra o adaptador que vem pros fans frontais, ela tinha muito plastico que impedia o fluxo do ar e ficava fazendo barulho então cortei com uma faca quente e viraram só dois apoios pra encaixar nas laterais da baia onde se apoiam os hds. Acho que o fluxo está mais otimizado possível, depois posto fotos dele ligado e por dentro depois que organizei um pouco os cabos.

Obrigado pela ajuda.
