Gostaria de saber se alguém tem o equema elétrico do módulo rs-5.1

Estou com um aqui e está faltando três componentes na plaquinha próximo ao cooler se alguém puder me ajudar eu agradeço. Pode ser até foto em que eu possa ver os componentes.

Outra coisa se alguém tiver algum arquivo explicando sobre as funções dos principais componentes sobre módulo eu ficarei muito grato.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Encontrei essa foto na net, mas esta muitíssimo ruim...


Se parecer com o seu módulo ai, já vai ajudar...

O esquema eu ainda não encontrei!...

PS: Por fora ele é igual ao do link abaixo?

http://www.roadstar.com.br/home/130-amplificador-mosfet-classe-ab-rs-41ch.html

Boa noite.

Este módulo é igualzinho.



Eu encontrei um bom material de módulo explicando os principais componentes e suas funções.

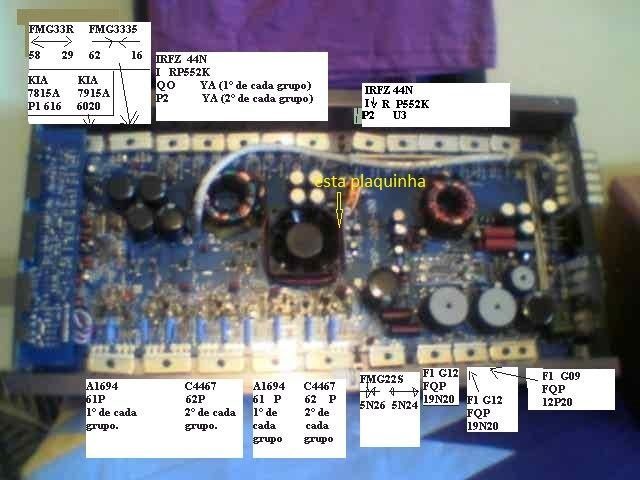

Eu escrevi na imagem "esta plaquinha" e coloquei uma flechinha. é nela que está faltando componentes, vou citar eles e vou mandar uma foto.

Os componentes que estão faltando são:D40, R24,  C19.

O C19 eu coloquei outro mas não tenho certeza se é o mesma tensão e valor.



Se caso eu não encontrar vou colocar um diodo zener igual e da mesma cor e o resistor vou usar um que for de maior valor que está na plaquinha.

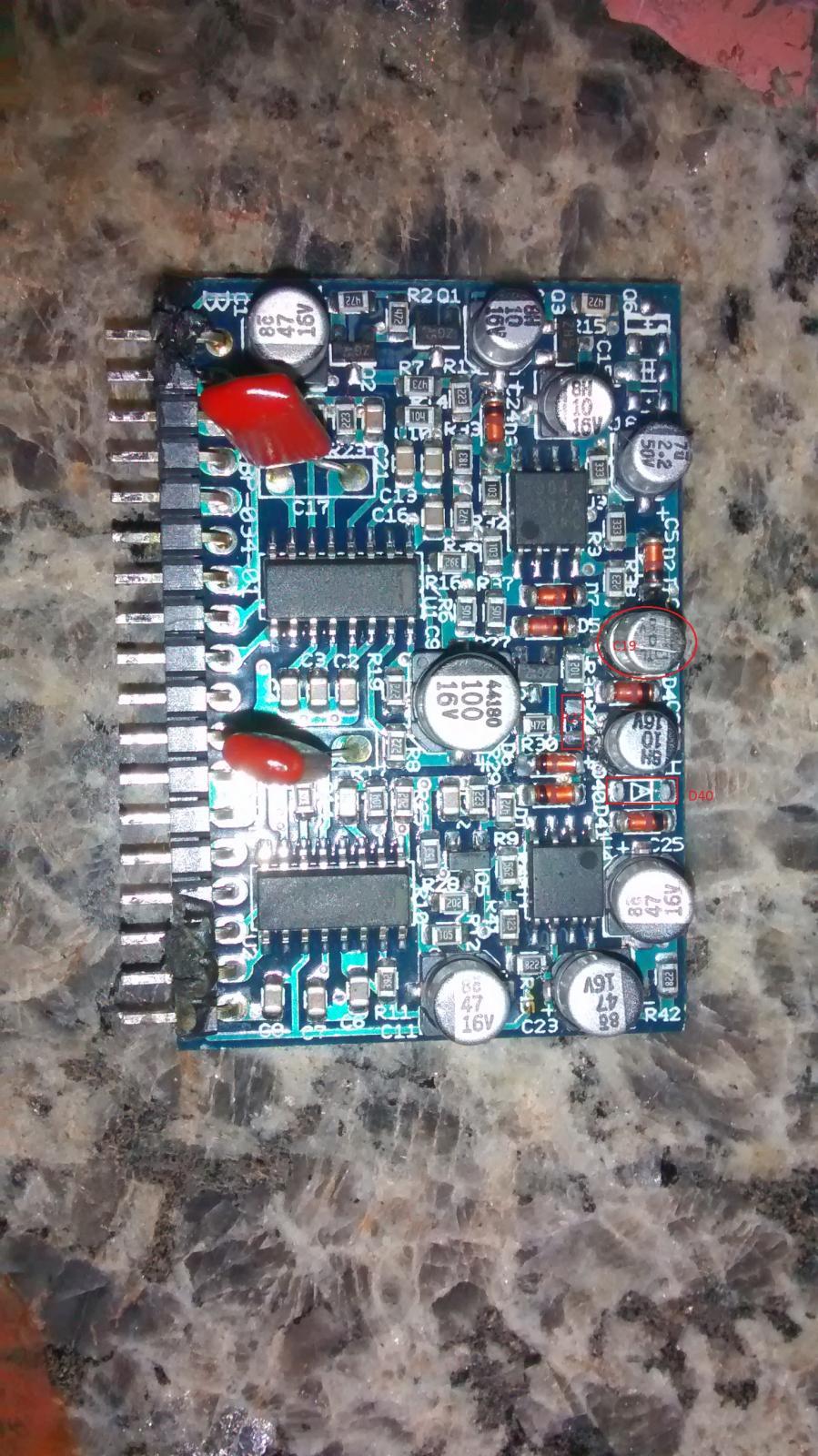

Esta é a plaquinha que eu me refiro e as peças que estão faltando eu marquei, se não ver direito dá um zoom na imagem.

post-713059-0-68826200-1444867970_thumb.

post-713059-0-31524500-1444869531_thumb.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Observe que essa plaquinha possui dois circuitos praticamente idênticos, como se fosse dois canais!

Por analogia, o capacitor, você colocou o correto: 10uF/16V, esses diodos não são zener pode colocar um 1N4148 no lugar dele...

O resistor R24 sugiro colocar um de 1KΩ (Como o R34 bem ao lado)...



Agora vem o problema! Não acredito que esses componentes tenham queimado, sem que tenha afetado também os CI...

Compartilhar este post


Link para o post
Compartilhar em outros sites

Este módulo é do meu irmão, quando ele trouxe para mim, ele já veio aberto.

Daí encontrei um capacitor eletrolítico e o diodo solto dentro do módulo. Não sei por qual motivo q ele estava descolado da placa. Agora é coloca-los no lugar e procurar o defeito.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Menos mal!, tomara que dê certo!...

Compartilhar este post


Link para o post
Compartilhar em outros sites

Deu certo. Troquei as peças liguei o módulo coloquei o rádio e um falante pequeno pra teste e tudo OK. Vou por pasta térmica pois havia um tempo q ele estava aberto e fecha-lo.

Muitíssimo obrigado mais uma vez.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Beleza! que bom que deu certo!...
