Morisco

Dimmer com pic

Recommended Posts

Ola  bom dia

Eu estou construindo um pequeno dimmer para controlar um ventilador de teto

Mais não estou tendo bons resultado

O meu projeto esta funcionado bem com uma lampada mais se eu ligar o ventilador ele oscilando não a atua a velocidade

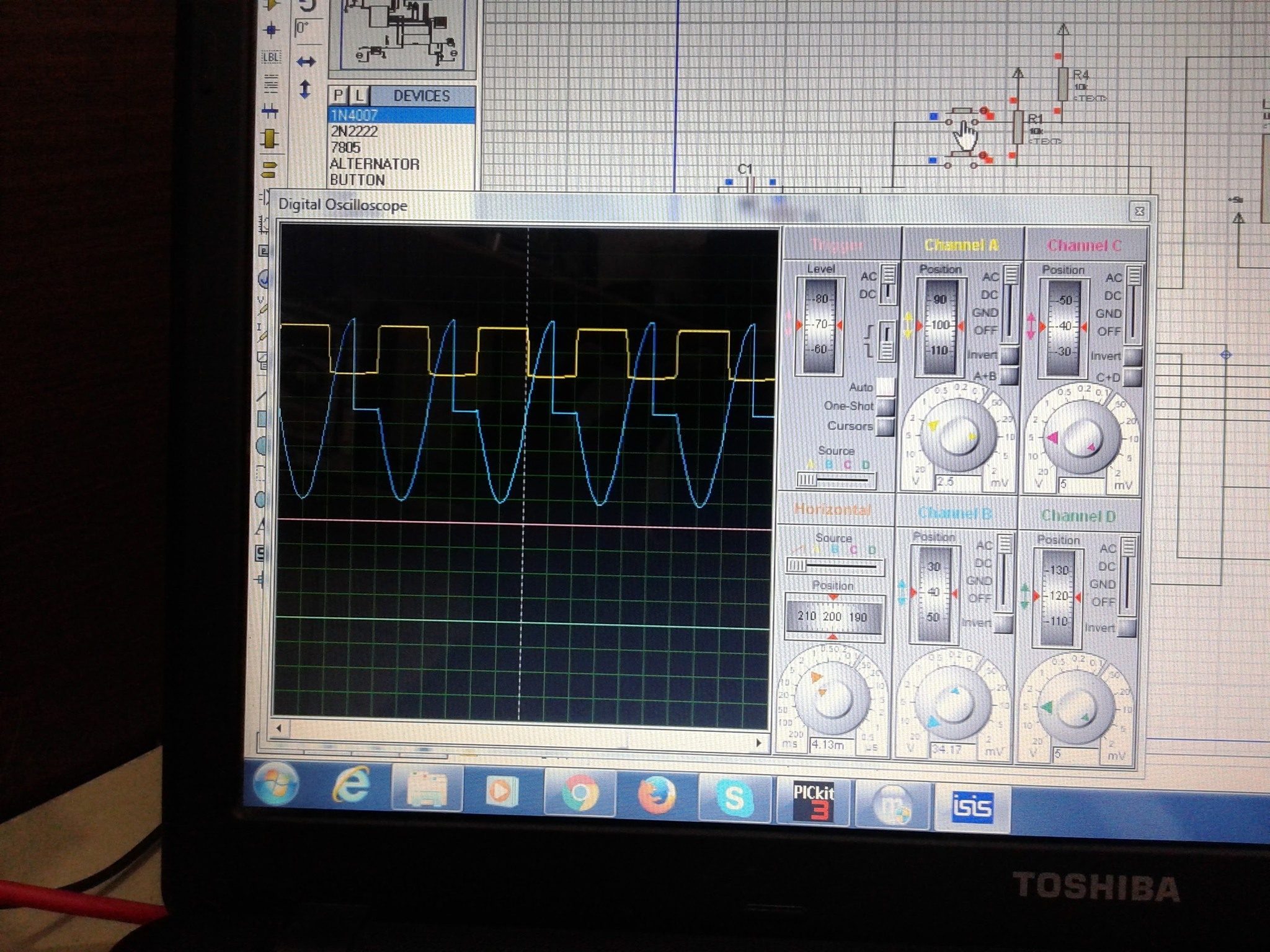

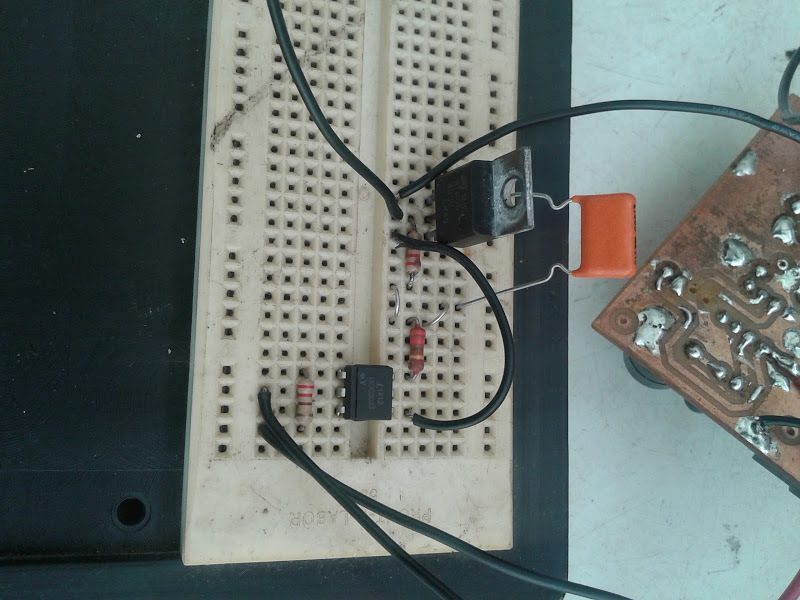

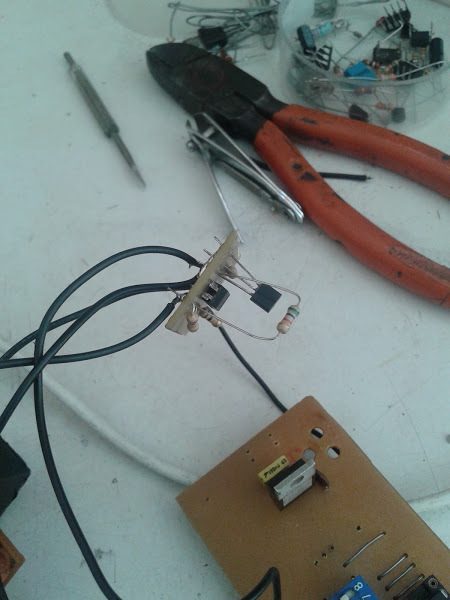

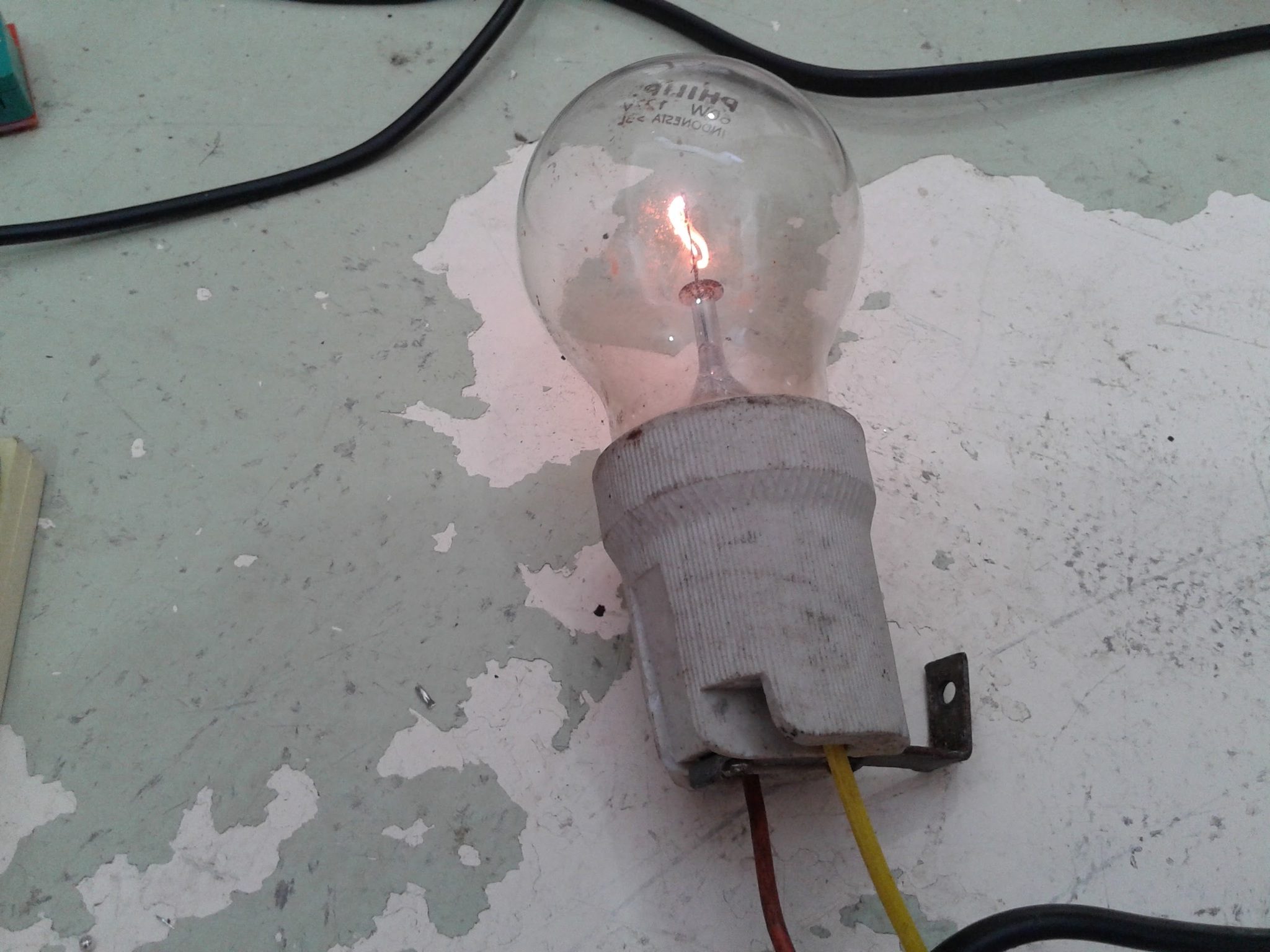

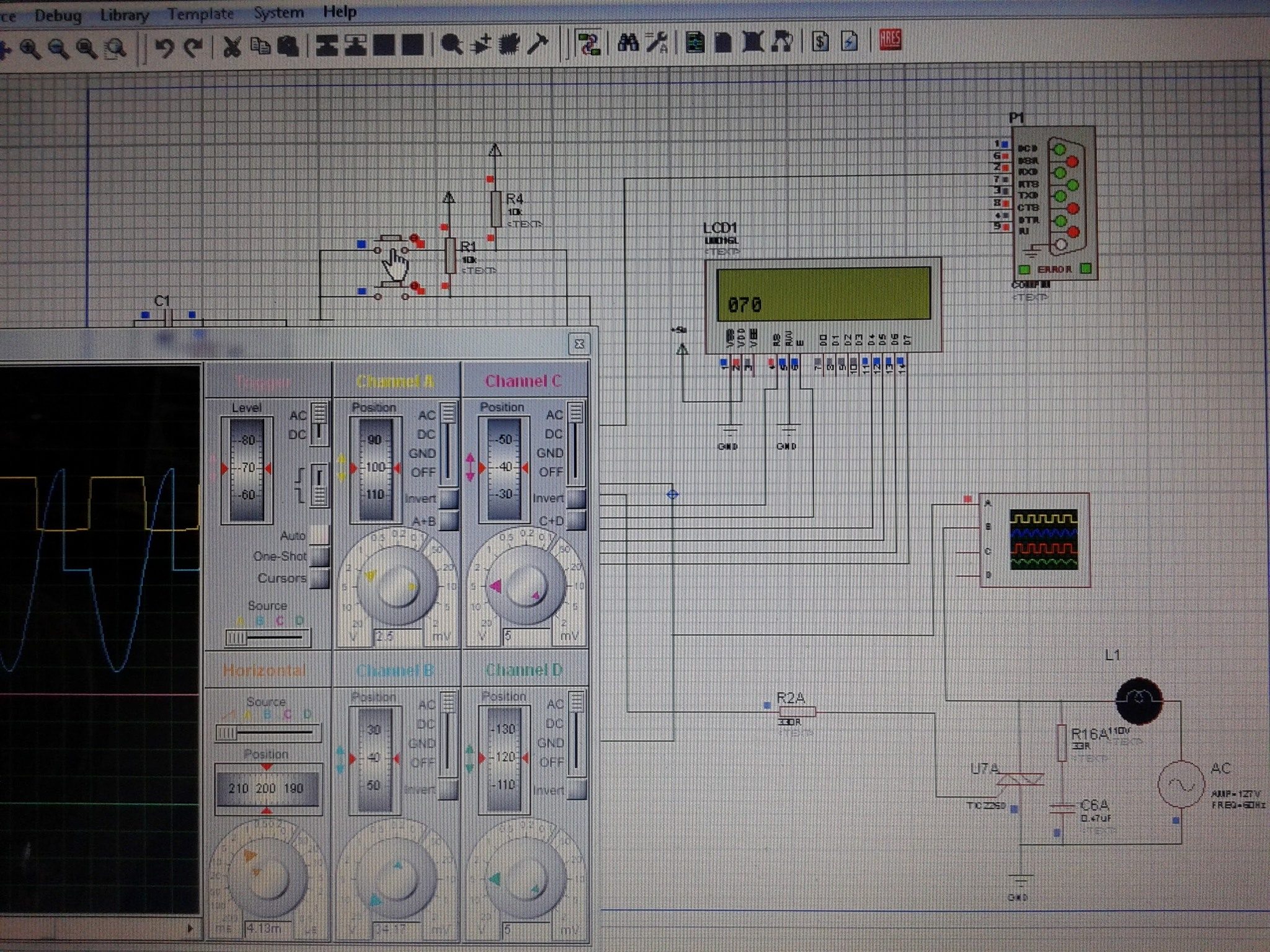

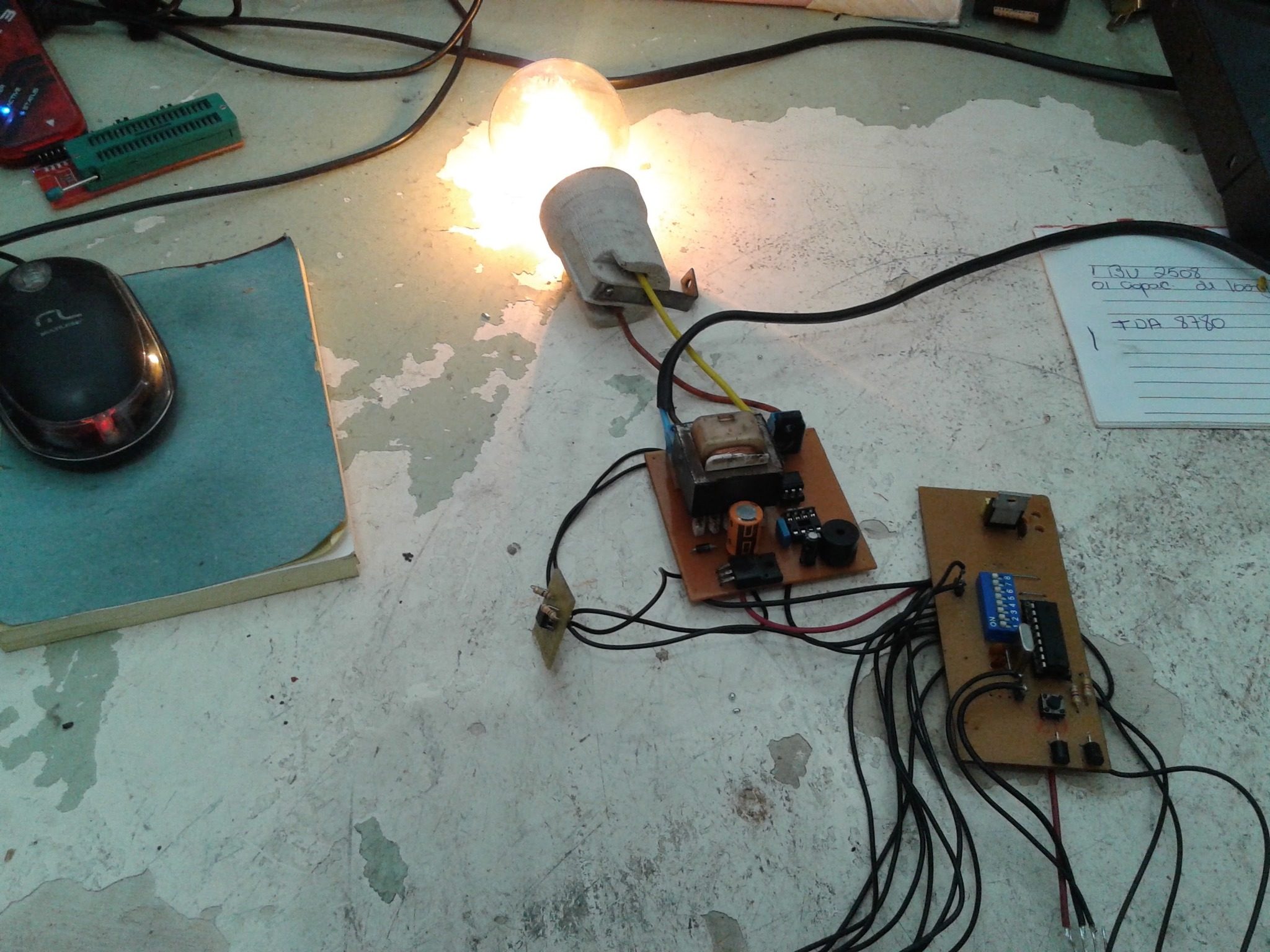

Aqui algumas foto e o meu programa

Eu não tenho muita experiencia neste tipo de projeto com dimmer

Obrigado

@ DEVICE pic16F628A
 @ DEVICE pic16F628A, WDT_OFF
 @ DEVICE pic16F628A, PWRT_OFF
 @ DEVICE pic16F628A, BOD_OFF
 @ DEVICE pic16F628A, PROTECT_OFF
 @ DEVICE pic16F628A, MCLR_ON
 @ DEVICE pic16F628A, HS_OSC
 DEFINE OSC 12

TRISB=%00000001:PORTB=%00000000
TRISA=%11111111:PORTA=%00000000
CMCON=7

OPTION_REG = %10000000

DEFINE LCD_DREG PORTB
DEFINE LCD_DBIT  4
DEFINE LCD_RSREG PORTB
DEFINE LCD_RSBIT 2
DEFINE LCD_EREG PORTB
DEFINE LCD_EBIT  3
DEFINE LCD_LINES 2
DEFINE LCD_COMMANDUS 2000
DEFINE LCD_DATAUS 50

LA  VAR PORTB.1
TLA VAR WORD
T1  VAR WORD

LCDOUT $fe,1,  "    By Cesar"
pause 1000
LCDOUT $fe,1

ON INTERRUPT GOTO ZERO_CROSS
INTCON = %10010000

TLA = 670 'VALOR INICIAL DE TLA

INICIO:

    IF PORTA.2 = 0 THEN
    TLA = TLA + 10
    FOR T1 = 0 TO 200  'PAUSA ENTRE CAMBIOS DE RETARDO DE TLA
    PAUSEUS 5
    NEXT
    ENDIF
'''******************************************************************************
'''******************************************************************************
    IF PORTA.3 = 0 THEN
    TLA = TLA - 10
    FOR T1 = 0 TO 200  'PAUSA ENTRE CAMBIOS DE RETARDO DE TLA
    PAUSEUS 5
    NEXT
    ENDIF
    GOTO INICIO

    DISABLE
ZERO_CROSS :

    PAUSEUS TLA      'RETARDO ANTES DEO DISPARO
    LA = 1           'DISPARO DO TRIAC
    PAUSEUS 2
    LA = 0

    LcdOut $FE,192
    LCDOUT DEC3 TLA

    INTCON=%10010000
    RESUME
    ENABLE











Compartilhar este post


Link para o post
Compartilhar em outros sites

carga indutiva dá uma zoadinha básica mesmo. Hás de tentar um RC em paralelo com o motor. Não me pergunte valores pois eu chutaria 10nF 2K2 com V e W não pequenos



isso nada a ver com o tipo  de carga mas experimenta colocar um capacitor chute 1nF em série entre o sinal de disparo e o gate do triac.



Meu raio x tá com defeito. Não consigo ver direito o circuito

Compartilhar este post


Link para o post
Compartilhar em outros sites
5 horas atrás, Morisco disse:

Ola  bom dia

Eu estou construindo um pequeno dimmer para controlar um ventilador de teto

Mais não estou tendo bons resultado

O meu projeto esta funcionado bem com uma lampada mais se eu ligar o ventilador ele oscilando não a atua a velocidade

Aqui algumas foto e o meu programa

Eu não tenho muita experiencia neste tipo de projeto com dimmer

Obrigado



Obrigado pela resposta

Este capacitor e o resisto em sere com a saída já esta no circuito

Obrigado



5 horas atrás, Morisco disse:

@ DEVICE pic16F628A
 @ DEVICE pic16F628A, WDT_OFF
 @ DEVICE pic16F628A, PWRT_OFF
 @ DEVICE pic16F628A, BOD_OFF
 @ DEVICE pic16F628A, PROTECT_OFF
 @ DEVICE pic16F628A, MCLR_ON
 @ DEVICE pic16F628A, HS_OSC
 DEFINE OSC 12

TRISB=%00000001:PORTB=%00000000
TRISA=%11111111:PORTA=%00000000
CMCON=7

OPTION_REG = %10000000

DEFINE LCD_DREG PORTB
DEFINE LCD_DBIT  4
DEFINE LCD_RSREG PORTB
DEFINE LCD_RSBIT 2
DEFINE LCD_EREG PORTB
DEFINE LCD_EBIT  3
DEFINE LCD_LINES 2
DEFINE LCD_COMMANDUS 2000
DEFINE LCD_DATAUS 50

LA  VAR PORTB.1
TLA VAR WORD
T1  VAR WORD

LCDOUT $fe,1,  "    By Cesar"
pause 1000
LCDOUT $fe,1

ON INTERRUPT GOTO ZERO_CROSS
INTCON = %10010000

TLA = 670 'VALOR INICIAL DE TLA

INICIO:

    IF PORTA.2 = 0 THEN
    TLA = TLA + 10
    FOR T1 = 0 TO 200  'PAUSA ENTRE CAMBIOS DE RETARDO DE TLA
    PAUSEUS 5
    NEXT
    ENDIF
'''******************************************************************************
'''******************************************************************************
    IF PORTA.3 = 0 THEN
    TLA = TLA - 10
    FOR T1 = 0 TO 200  'PAUSA ENTRE CAMBIOS DE RETARDO DE TLA
    PAUSEUS 5
    NEXT
    ENDIF
    GOTO INICIO

    DISABLE
ZERO_CROSS :

    PAUSEUS TLA      'RETARDO ANTES DEO DISPARO
    LA = 1           'DISPARO DO TRIAC
    PAUSEUS 2
    LA = 0

    LcdOut $FE,192
    LCDOUT DEC3 TLA

    INTCON=%10010000
    RESUME
    ENABLE











Ja  usei



adicionado 4 minutos depois

Obrigado pela resposta

Este capacitor e o resisto em sere com a saída já esta no circuito

E o meu primeiro projeto com este circuito usando triac e o moc

Tem diferença para controlar lampada ou motor AC

Obrigado

Compartilhar este post


Link para o post
Compartilhar em outros sites

A lâmpada é uma carga resistiva. O motor é uma carga indutiva, projetado para funcionar com tensão senoidal. Ao atuar o dimmer distorce a senóide (gera harmônicos) e prejudica o funcionamento do motor. Existem vários posts sobre dimmer, use a pesquisa.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Mesmo picotando a senoide, os controladores de velocidade de ventiladores (e algumas exceções) fazem isso, não é por causa de harmônicas que eles deixam de funcionar.



No seu caso; PIC é vulnerável a ruídos, por isso é bom evita-los, mas influência desses ruídos em sua maioria geram resets aleatórios ou travamentos indesejados (não é regra). Não parece que isto esta acontecendo pelo que o sr. relata...



Você diz que com lampada esta funcionando simplesmente porque viu ela "variar o brilho"? Mediu de fato o que esta acontecendo? Pois me parece que você não esta acionando o tiristor da forma correta.

Compartilhar este post


Link para o post
Compartilhar em outros sites

Ola pessoal beleza

Hoje um dei uma melhora da no circuito  o ventilador funciona bem a velocidade

Os comentário que eu tive aqui foi muito bom para resolver o meu problema

Obrigado a todo

Aqui algumas foto brefe ou posto o video







Compartilhar este post


Link para o post
Compartilhar em outros sites

Seu retorno já é alguma coisa  mas não é tudo. Tem gente malagradecida que nunca volta. Pra tirar um 10 seria bom dizer melhor como resolveu efetivamente. Tenho dúvidas se só com as figuras alguém conseguiria analisar pra resolver problema semelhante. É o caso de (1.jpg>1k.txt)-1. (nem tente entender)

Este é o "preço" que foruns cobram. Alguém num futuro pode usar sua experiência pra resolver o próprio problema.

abç

Compartilhar este post


Link para o post
Compartilhar em outros sites

Ola a todos

Como eu prometi aqui o vídeo e atualização  do programa e esquema

'****************************************************************
'*  Name    : UNTITLED.BAS                                      *
'*  Author  : [Cesar Morisco                                    *
'*  Notice  : Copyright (c) 2016 [Centraltek]                   *
'*          : All Rights Reserved                               *
'*  Date    : 22/08/2016                                        *
'*  Version : 1.0                                               *
'*  Notes   :                                                   *
'*          :                                                   *
'****************************************************************
 @ DEVICE pic16F628A
 @ DEVICE pic16F628A, WDT_OFF
 @ DEVICE pic16F628A, PWRT_OFF
 @ DEVICE pic16F628A, BOD_OFF
 @ DEVICE pic16F628A, PROTECT_OFF
 @ DEVICE pic16F628A, MCLR_OFF
 @ DEVICE pic16F628A, HS_OSC
 DEFINE OSC 12

TRISB=%00000001:PORTB=%00000000
TRISA=%11111111:PORTA=%00000000
CMCON=7

OPTION_REG = %1000000

DEFINE LCD_DREG PORTB
DEFINE LCD_DBIT  4
DEFINE LCD_RSREG PORTB
DEFINE LCD_RSBIT 2
DEFINE LCD_EREG PORTB
DEFINE LCD_EBIT  3
DEFINE LCD_LINES 2
DEFINE LCD_COMMANDUS 2000
DEFINE LCD_DATAUS 50

TRIAC   VAR PORTB.1
TLA     VAR WORD
T1      VAR WORD

A       VAR BYTE
C       VAR BYTE
B       VAR BYTE

     for A=0 to 45
     pause 150
     lcdout $fe,1
     for C=0 to 15
     lookup C,["BY CESAR MORISCO"],B
     lcdout $fe,143+C-A,B
     next C
     C=0
     next A
     A=0


    ON INTERRUPT GOTO ZERO_CROSS
    INTCON = %10010000           'habilitar  interrupção PORTA B0
    OPTION_REG.6=0

    TLA=4200
    T1=ABS(TLA/42)'100
    LOW TRIAC

INICIO:
    IF PORTA.2 = 0 THEN  gosub BAIXAR
    IF PORTA.3 = 0 THEN  GOSUB SUBIR
    GOTO INICIO
BAIXAR:
    IF TLA<=538 THEN GOSUB LIMITE1
    TLA=TLA-1
    T1=ABS(TLA/42)'12
    RETURN
SUBIR:
    IF TLA>=4200 THEN GOSUB LIMITE2
    TLA=TLA+1
    T1=ABS(TLA/42)'100
    RETURN

    LIMITE1: TLA=538:RETURN
    LIMITE2: TLA=4200:RETURN

   DISABLE
ZERO_CROSS:
    PAUSEUS 150
    PAUSEUS TLA      'RETARDO ANTES DEO DISPARO
    HIGH TRIAC       'DISPARO DO TRIAC
    PAUSEUS 100      'PAUSE DE 100 MILE
    LOW TRIAC

    INTCON = %10010000
    RESUME
    ENABLE
    END



Compartilhar este post


Link para o post
Compartilhar em outros sites
Em 05/09/2016 às 22:07, Morisco disse:

Ola a todos

Como eu prometi aqui o vídeo e atualização  do programa e esquema

Aqui o video


'****************************************************************
'*  Name    : UNTITLED.BAS                                      *
'*  Author  : [Cesar Morisco                                    *
'*  Notice  : Copyright (c) 2016 [Centraltek]                   *
'*          : All Rights Reserved                               *
'*  Date    : 22/08/2016                                        *
'*  Version : 1.0                                               *
'*  Notes   :                                                   *
'*          :                                                   *
'****************************************************************
 @ DEVICE pic16F628A
 @ DEVICE pic16F628A, WDT_OFF
 @ DEVICE pic16F628A, PWRT_OFF
 @ DEVICE pic16F628A, BOD_OFF
 @ DEVICE pic16F628A, PROTECT_OFF
 @ DEVICE pic16F628A, MCLR_OFF
 @ DEVICE pic16F628A, HS_OSC
 DEFINE OSC 12

TRISB=%00000001:PORTB=%00000000
TRISA=%11111111:PORTA=%00000000
CMCON=7

OPTION_REG = %1000000

DEFINE LCD_DREG PORTB
DEFINE LCD_DBIT  4
DEFINE LCD_RSREG PORTB
DEFINE LCD_RSBIT 2
DEFINE LCD_EREG PORTB
DEFINE LCD_EBIT  3
DEFINE LCD_LINES 2
DEFINE LCD_COMMANDUS 2000
DEFINE LCD_DATAUS 50

TRIAC   VAR PORTB.1
TLA     VAR WORD
T1      VAR WORD

A       VAR BYTE
C       VAR BYTE
B       VAR BYTE

     for A=0 to 45
     pause 150
     lcdout $fe,1
     for C=0 to 15
     lookup C,["BY CESAR MORISCO"],B
     lcdout $fe,143+C-A,B
     next C
     C=0
     next A
     A=0


    ON INTERRUPT GOTO ZERO_CROSS
    INTCON = %10010000           'habilitar  interrupção PORTA B0
    OPTION_REG.6=0

    TLA=4200
    T1=ABS(TLA/42)'100
    LOW TRIAC

INICIO:
    IF PORTA.2 = 0 THEN  gosub BAIXAR
    IF PORTA.3 = 0 THEN  GOSUB SUBIR
    GOTO INICIO
BAIXAR:
    IF TLA<=538 THEN GOSUB LIMITE1
    TLA=TLA-1
    T1=ABS(TLA/42)'12
    RETURN
SUBIR:
    IF TLA>=4200 THEN GOSUB LIMITE2
    TLA=TLA+1
    T1=ABS(TLA/42)'100
    RETURN

    LIMITE1: TLA=538:RETURN
    LIMITE2: TLA=4200:RETURN

   DISABLE
ZERO_CROSS:
    PAUSEUS 150
    PAUSEUS TLA      'RETARDO ANTES DEO DISPARO
    HIGH TRIAC       'DISPARO DO TRIAC
    PAUSEUS 100      'PAUSE DE 100 MILE
    LOW TRIAC

    INTCON = %10010000
    RESUME
    ENABLE
    END





Compartilhar este post


Link para o post
Compartilhar em outros sites
