Teclado matricial usando o lcd (pic18f4550

Recommended Posts

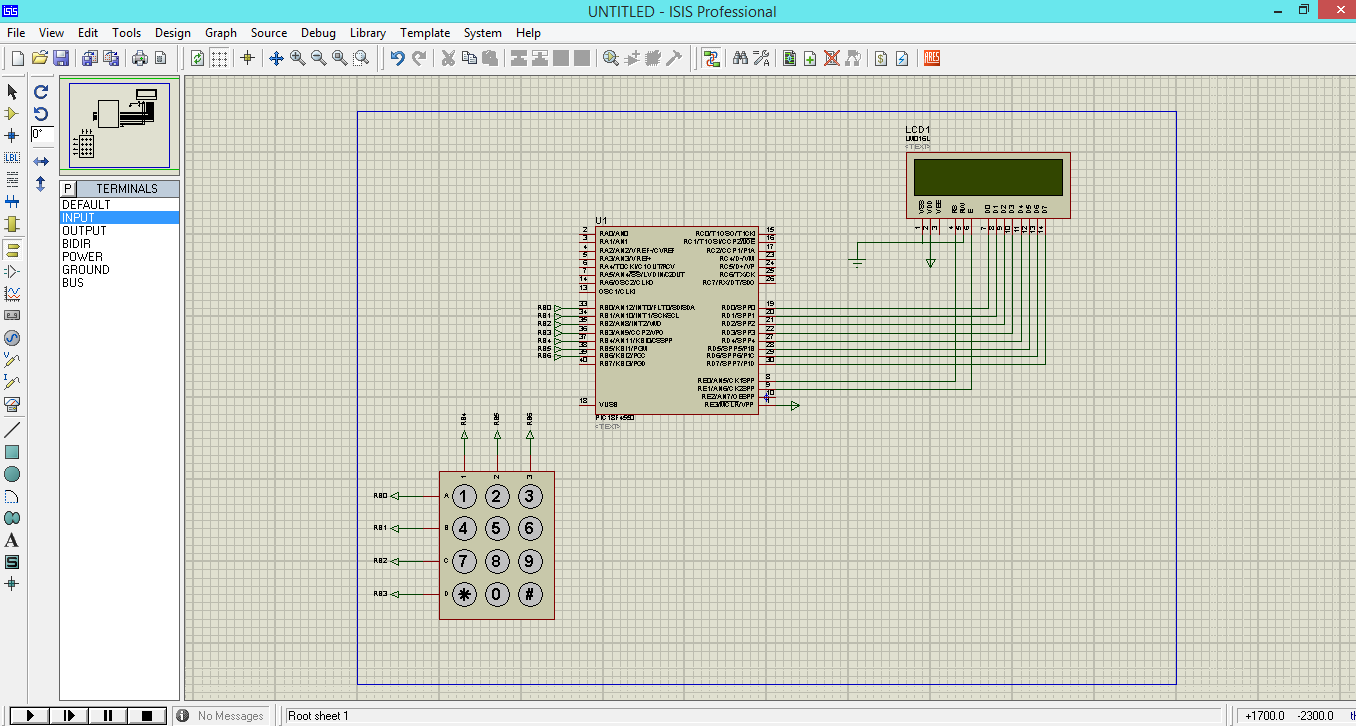

Boa noite, estou em dúvida em como programa um lcd para poder usar o teclado matricial de acordo com esse circuito no proteus, mais não consigo achar uma lógica para funcionar o problema. Se alguém poder me ajudar ficarei grata.


  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

@Elika Jennifer ,



A lógica é simples : repare que seu teclado possui 3 colunas e 4 linhas.

Pegue 3 pinos de uma porta do Pic e configure como saída.

Pegue 4 pinos e configure como entrada.

Ligue em cada linha do teclado um resistor de 4K7 indo ao Vcc, e ligue também a uma das entradas do Pic.

Ligue cada coluna do teclado a um pino de saída do Pic.



Inicialmente, coloque nivel 1 em todas as 3 saídas das colunas.

Seu programa tem de fazer o seguinte : coloque o nivel 0 em uma das três colunas, e leia as 4 entradas !

Se uma das teclas dessa coluna estiver acionada, voce vai ter o nível 0 na linha correspondente.

Depois,  volte essa coluna ao nivel 1, coloque nivel 0 na próxima coluna, e leia novamente !

Repita para a terceira coluna, e pronto !

Você acabou de ler o seu teclado.



Paulo

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites

Estranha conexão temporal.  Falando nisso aqui tá caindo um.



você pode também alternar cada nibble entre entrada e saída e ler o teclado em duas instruções. Já postei isso aqui há pouco tempo. O problema é que minha memória está cada vez mais residual. Quiçá alguém lembre, ou eu a qualquer momento. Mas... lembrar do que mesmo??

Compartilhar este post


Link para o post
Compartilhar em outros sites

Que engraçado essa estranha conexão temporal, haha

  • Curtir 1

Compartilhar este post


Link para o post
Compartilhar em outros sites
