Ligar Leds, botão de power e de reset na placa-mãe sem manual

[Joaovsr]

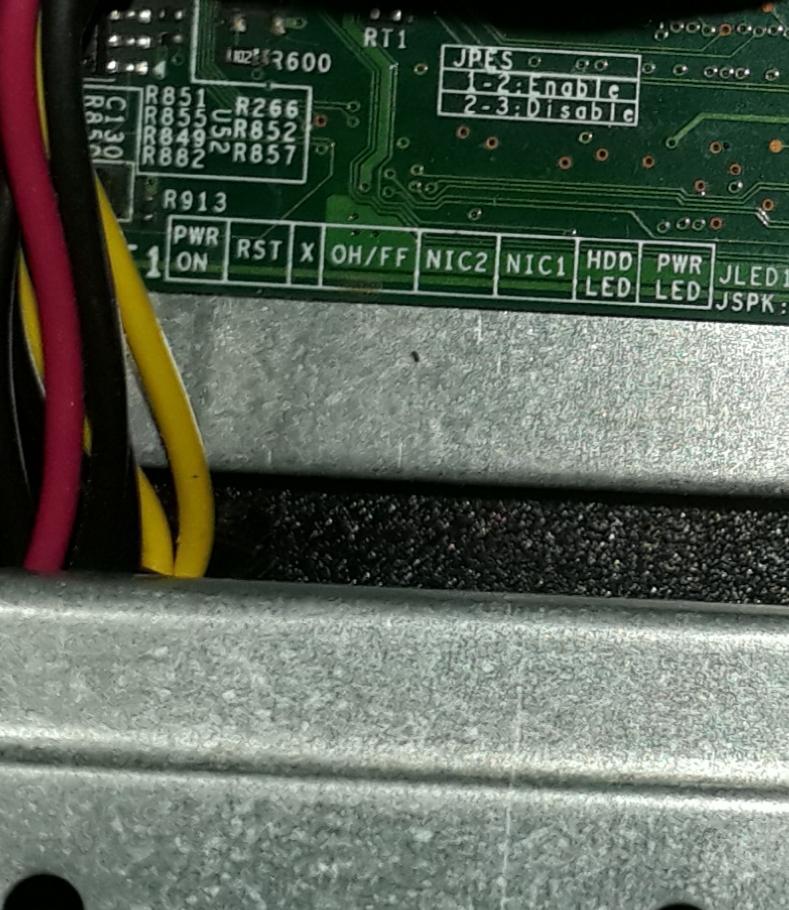

Olá a todos, sou novo aqui e agradeço a atenção. Resumidamente tinha um pc mais antigo aqui em casa e o gabinete dele ja estava bem feio então resolvi trocar por um outro que consegui, (já tinha trocado outros PCs). O problema foi na hora de ligar os Leds botão de power e etc. já que os pinos dessa placa-mãe (Itautec is11ut) são bem diferentes dos que eu ja tinha visto (aqueles comuns de 9 pinos), e eu não acho manual dela em nenhum lugar, e eu fiz a burrada de não tirar uma foto antes de desconectar os do gabinete antigo. Vasculhando a placa achei esse esqueminha que parece se referir ao painel frontal mas não consigo desvendar o que ele significa, se conseguirem desvendar, segue uma foto dos pinos e do esqueminha

[Shaman93]

PWR ON = botão de ligar
RST = botão de resetar
HDD LED = led de atividade do HD
PWR LED = led que indica o PC ligado

[Joaovsr]

@Shaman93 mas como vou saber onde conectar cada cabo, ja que não tem nenhuma identificação nos pinos?

[Shaman93]

Hmm, eu pensei que fosse a parte de trás e tivesse correspondência com os pinos da frente. Será que não acha no manual da placa?

[Erso]

@Joaovsr qual o modelo do computador? Acredito que não haja manual específico para a placa-mãe, somente para o computador como um todo, abrangendo inclusive a placa-mãe.

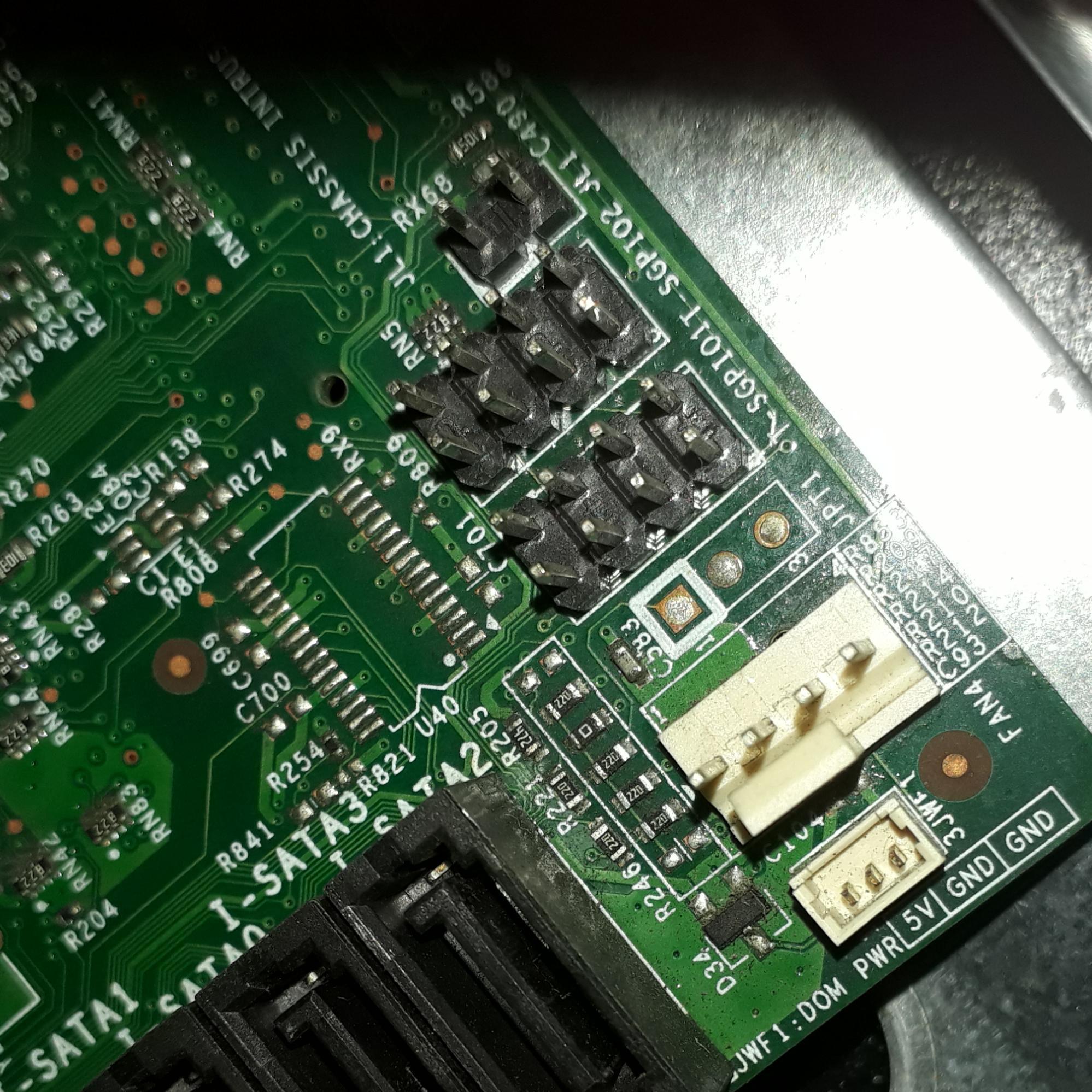

Essa parada aí é T-SGPI, como está descrito abaixo do conector, algo relacionado a comunicação SATA ou algo do tipo, não tem nada a ver com painel frontal.

Posta uma foto geral da placa.

[Joaovsr]

@Erso O como eu consigo olhar o modelo do computador do qual ela pertencia, ja que anteriormente essa placa estava montada em um gabinete que não era o que ela veio de fabrica? segue a foto da placa

[Erso]

A ligação mais provável para o painel frontal acredito ser esta indicada abaixo:

https://imgur.com/a/u39woUR

Mas sem o manual fica complicado de confirmar a posição dos cabos. Sem o gabinete vai ser difícil identificar o modelo. Vai ter que garimpar no site do fabricante para encontrar uma placa-mãe semelhante para ter certeza da ligação.

[Joaovsr]

Consegui achar o manual , liguei deu tudo certo,

PS: sou novo nesse universo dos fóruns,  o que acontece agora que o problema foi resolvido? tem que apagar o post ou fechar?

[Erso]

@Joaovsr posta o link do manual caso alguém precise futuramente.

[Joaovsr]

ai o link para o manual

PDFhttps://www.supermicro.com › MNL-1130
