Amplificador Gradiente AS - M890

santiagolbs · 29 de julho de 2019

Boa noite, preciso de uma ajuda com um amplificador de áudio antigo da Gradiente, modelo AS-M890

eu não tenho fotos dele, então procurei na internet e a que mais se assemelha é esta a seguir

a placa frontal e todo o resto foi perdida, só restando os altos falantes e a placa amplificadora.

O problema é que eu não estou conseguindo inserir o áudio nela, eu procurei muito e descobri que ela funciona com um TDA7264 onde os pinos 6 e 8 seriam as entradas de áudio, junto com o pino 7, porém não estou entendendo como fazer isso.

alguém pode me ajudar? desde já agradeço

BCP · 30 de julho de 2019

Você esta aplicando a alimentação através do trafo original dele?

Chega alimentação no CI?

santiagolbs · 30 de julho de 2019

Citação

@BCP

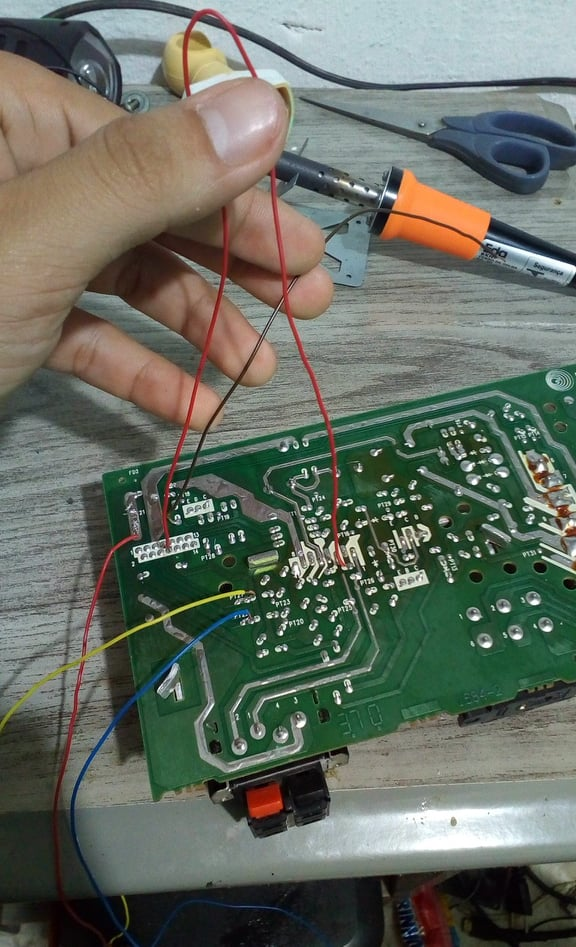

sim, estou usando o trafo original e está chegando energia no CI, segue algumas fotos.

há alguma forma de recuperar esse amplificador?

BCP · 31 de julho de 2019

Se o CI estiver bom, a única coisa que pode impedir de sair som é o MUTE (pino 4 do CI). verifique se tem algum circuito ou um transistor indo a esse pino e polarize o transistor de forma que no pino 4 tema zero volts, (ou aterre esse pino).

Aplique o som nos pinos 6 ou 8 (canal direito/esquerdo), não coloque o som direto no CI, na placa na linha desses pinos, existem capacitores, aplique o som depois dos capacitores...

Se não sair som é porque o CI esta queimado...

santiagolbs · 31 de julho de 2019

Boa noite, pesquisando muito eu consegui encontrar os dois capacitores da entrada de áudio, mas logo depois tem um resistor pra cada capacitor, faz diferença colocar no resistor ou capacitor?
Consegui encontrar também o SW do transistor, só resta encontrar onde liga-lo, logo mais trago novidades, grande abraço

adicionado 48 minutos depois

bom, consegui tirar um som dele, porém para imediatamente ou depois de alguns segundos, também começou a esquentar bastante.
