Câmara de Eco Quasar QDL-7777-X

Lehi Humberto Illescas · 29 de agosto de 2019

Olá. Tenho pouco conhecimento de eletrônica e gostaria de saber se algum técnico conhece a câmara de eco da Quasar. Tenho uma e estava encostada há uns doze anos e resolvi testar. Ela liga mas não sai som nenhum. Pensei em trocar os capacitores. Será que resolve ou pode ser algo diferente?

Obrigado,

Lehí

BCP · 30 de agosto de 2019

@Lehi Humberto Illescas Capacitores gastos não impediriam ela de soltar som, no máximo o som sairia distorcido, já a chavinha "Direct/Revers" pode apresentar problemas, na posição "Direct" ela teria que soltar o som mesmo se a camara estiver desligada, lembrando que ela (camara) tem que ficar ligada entre o pré-amplificador e o amplificador ou entre o aparelho a ser amplificado e o amplificador...

Lehi Humberto Illescas · 30 de agosto de 2019

Obrigado pela resposta. Colocando na posição direta o som sai com ela ligada ou desligada. Porém o som, ao ser colocada na posição revers o som não sai. Algo mais pode estragar mesmo estando desligada por tanto tempo?

BCP · 30 de agosto de 2019

Com ele desligada, os componentes que podem apresentar problemas são os potenciômetros e os capacitores, esses últimos não deteriorariam a ponto de impedir algum ruido nas saídas.

Faça uma limpeza nos potenciômetros com limpa contatos...

Se não resolver, teria que sair testando com auxílio de um osciloscópio ou um seguidor de sinal, que poderia ser uma caixinha de PC.

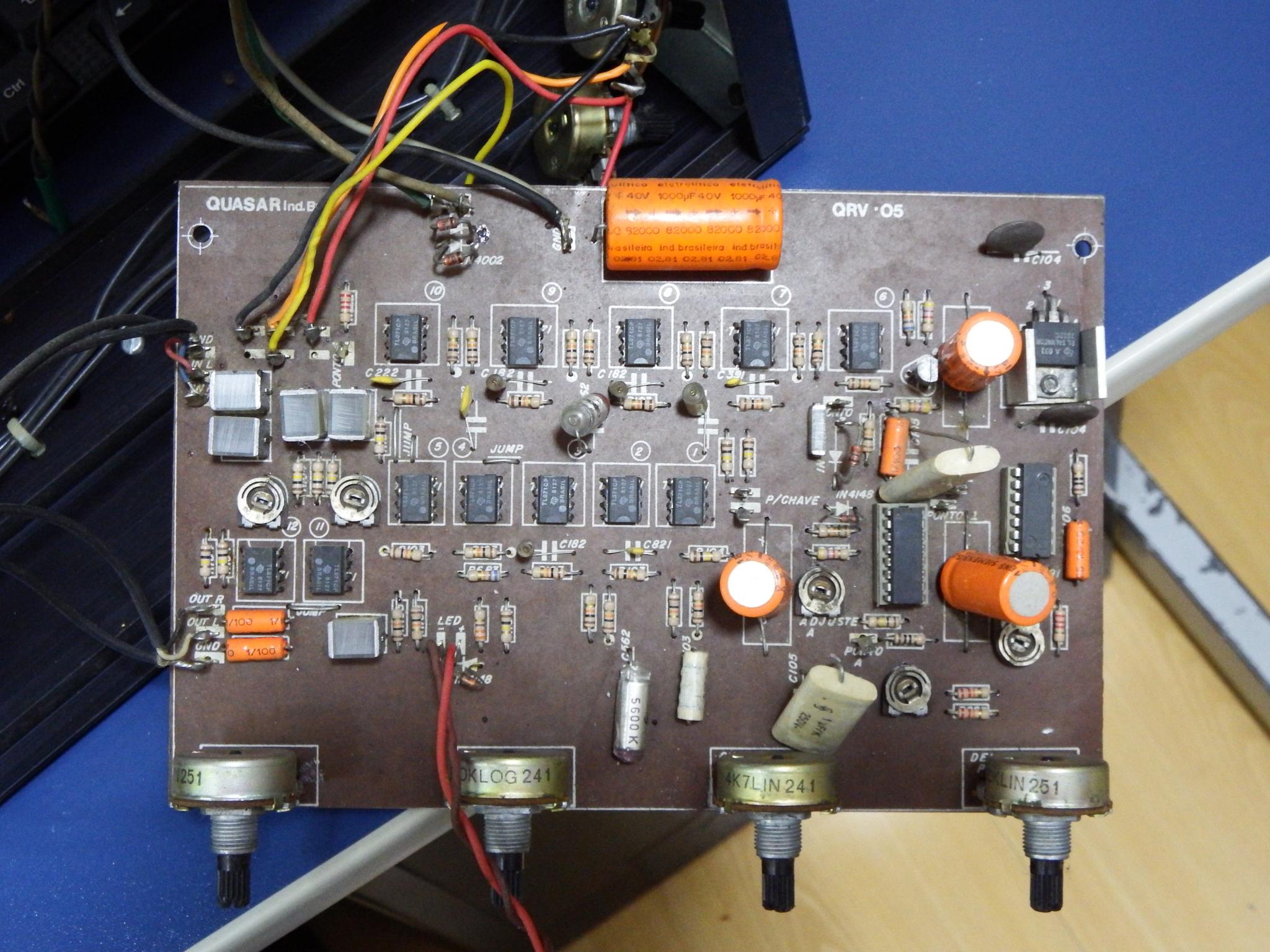

Um outro detalhe que me chamou a atenção, no último CI da direita da foto, parece que o soquete dele esta quebrado, verifique ele também...

Fiz uma setinha vermelha no pino do CI que parece estar danificado.

Lehi Humberto Illescas · 1 de setembro de 2019

Ok. Obrigado. Vou verificar e depois posto o resultado.

BCP · 1 de setembro de 2019

Tomara que seja só esse soquete com problema!

PS: quando esses CIs são soquetados de fábrica, não significa que eles estão facilitando a troca! Geralmente é porque os CIs queimam com facilidade quando aplica calor neles! Então não tente solda-los direto na placa!...

Lehi Humberto Illescas · 3 de setembro de 2019

Oi. Não deu certo fiz uma limpeza em tudo mas agora não liga nada. Vou mandar para um técnico. É a melhor solução.

Obrigado pela ajuda. Pelo menos tentei.

Grande abraço.

BCP · 3 de setembro de 2019

Beleza! Dê-nos um retorno da solução apresentada pelo técnico...

Boa sorte ai....

Lehi Humberto Illescas · 4 de setembro de 2019

Ok. Obrigado. Passo sim. Vai demorar um pouco porque estou sem grana para isso agora. Assim que eu consiga arrumar coloco aqui no fórum.

Grande abraço.

Gerardo Almada · 22 de junho de 2020

Amigo to um pouco perdido por aqui nem sei se e aqui que devo postar mas quero ajudar eu tenho o esquema desa camera de eco como faço para te enviar ; poso tirar uma foto e jogar por aqui?

BCP · 23 de junho de 2020

13 horas atrás, Gerardo Almada disse:

Amigo to um pouco perdido por aqui nem sei se e aqui que devo postar mas quero ajudar eu tenho o esquema desa camera de eco como faço para te enviar ; poso tirar uma foto e jogar por aqui?

Sim pode tirar uma foto dela ou escanear ela e envia-la como arquivo em anexo... (Opção logo ao lado do clips abaixo da caixa de dialogo.

Lehi Humberto Illescas · 25 de julho de 2020

Em 22/06/2020 às 20:30, Gerardo Almada disse:

Amigo to um pouco perdido por aqui nem sei se e aqui que devo postar mas quero ajudar eu tenho o esquema desa camera de eco como faço para te enviar ; poso tirar uma foto e jogar por aqui?

Oi Gerardo. Bom dia. Hoje que vi tua postagem gostaria de receber sim o esquema dela. Gosto muito desta câmara e não quero perdê-la ou vender. Estou sem grana agora com esta pandemia. Um amigo que é técnico me disse que o problema podem estar alguns componentes que não existem mais hoje, foram modificados e não podem ser trocados pelos antigos. Estou quase achando que melhor guardar como lembrança e comprar uma nova.
Eu encontrei alguns esquemas na internet, mas a qualidade é muito ruim. Não dá pra identificar os componentes. Se os esquemas que você tem são melhores me envie no e-mail [email protected]. Quem sabe aproveito o tempo de sobra para arrumar ela. Vou tentar pelo menos.
Grande abraço e obrigado.

marivaldo silva · 1 de abril de 2022

@Lehi Humberto Illescas boa tarde meu amigo você ainda esta com a camara de eco quasar qdl7777x ?

marivaldo silva · 5 de abril de 2022

@BCP @BCP @Gerardo Almada @Gerardo Almada

agora, marivaldo silva disse:

@BCP @BCP @Gerardo Almada @Gerardo Almada

boa noite amigo eu estou precisando do esquema da camara de eco qdl-7777-x você poderia me arruma ?

BCP · 5 de abril de 2022

Só encontrei ele a venda, e por sinal é caríssimo!.

https://www.permutalivre.com.br/180010/quasar-qdl-7700-esquema-eletrônico-completo.html

Espero que ajude.

marivaldo silva · 14 de abril de 2022

@Lehi Humberto Illescas boa noite meu amigo você teria foto da parte do impresso do outro lado da placa meu amigo ........sera que você poderia me enviar uma foto do outro lado da placa se for posilvel .....eu estou com uma camara igual a essa mas esta muito mexida a parte do impresso

BCP · 15 de abril de 2022

Se não me engano, o colega Paulo (@aphawk) trabalhou na fábrica da Quasar, talvez ele possa te ajudar.

aphawk · 15 de abril de 2022

@BCP ,

Sim, eu tinha uma pasta com todos os esquemas, logo que saí da ESR um ex-colega me pediu ela emprestada para copiar, e sumiu …. Alguns meses depois eu fui à casa dele e a família tinha mudado….

Infelizmente não tenho esse da câmara de eco.

Paulo

BCP · 16 de abril de 2022

20 horas atrás, aphawk disse:

@BCP ,

Sim, eu tinha uma pasta com todos os esquemas, logo que saí da ESR um ex-colega me pediu ela emprestada para copiar, e sumiu …. Alguns meses depois eu fui à casa dele e a família tinha mudado….

Infelizmente não tenho esse da câmara de eco.

Paulo

Isso acontece muito comigo também! KKKK...

Obrigado, Paulo!.

Roberto Amorese de Almeida · 26 de maio de 2024

2 horas atrás, BCP disse:

@Roberto Amorese de Almeida A julgar pela "Idade" dela, eu te diria que é algum capacitor desse canal que esta esgotado, porém isso pode ocorrer também por defeito no potenciômetro ou algum trimpot de ajuste desse canal.

O ideal seria você seguir o sinal sonoro com um osciloscópio para ver em qual etapa do circuito o sinal esta sendo prejudicado.
