Leitura de cores em fusistor

[Jimmy 2]

Olá a todos,

Minha dúvida é muito básica, mas não encontrei resposta na internet.

Em uma placa me deparei com um fusistor de cores: laranja laranja dourado dourado e preto. Sei que é de 3R3 com precisão de 5%.

A última faixa preta é o "CT - coeficiente de temperatura", mas não achei sei valor nas tabelas de cores. Há apenas para castanho, vermelho, laranja e amarelo.
Qual o valor do preto nessa posição CT ? Seria zero?

Outra dúvida: esse coeficiente de temperatura tem unidade ppm/ºC (partes por milhão por grau centígrado). Sei que é a variação da resistência em função da temperatura do fusistor, mas não entendi o que representa essa unidade. O que não entendi foi o "partes por milhão". Se fosse, por exemplo, 0,01% por ºC ficaria fácil, hehehehe mas não é....



Obrigado,



Jimmy

[.if]

Nunca vi fusistor colorido. Publica fotos. E sim pra resistor a última faixa usa ser o tal coeficiente mas pra este valor e efeito prático que vislumbro agora é bem reduzido (o efeito prático)

[Jimmy 2]

Obrigado pela resposta!

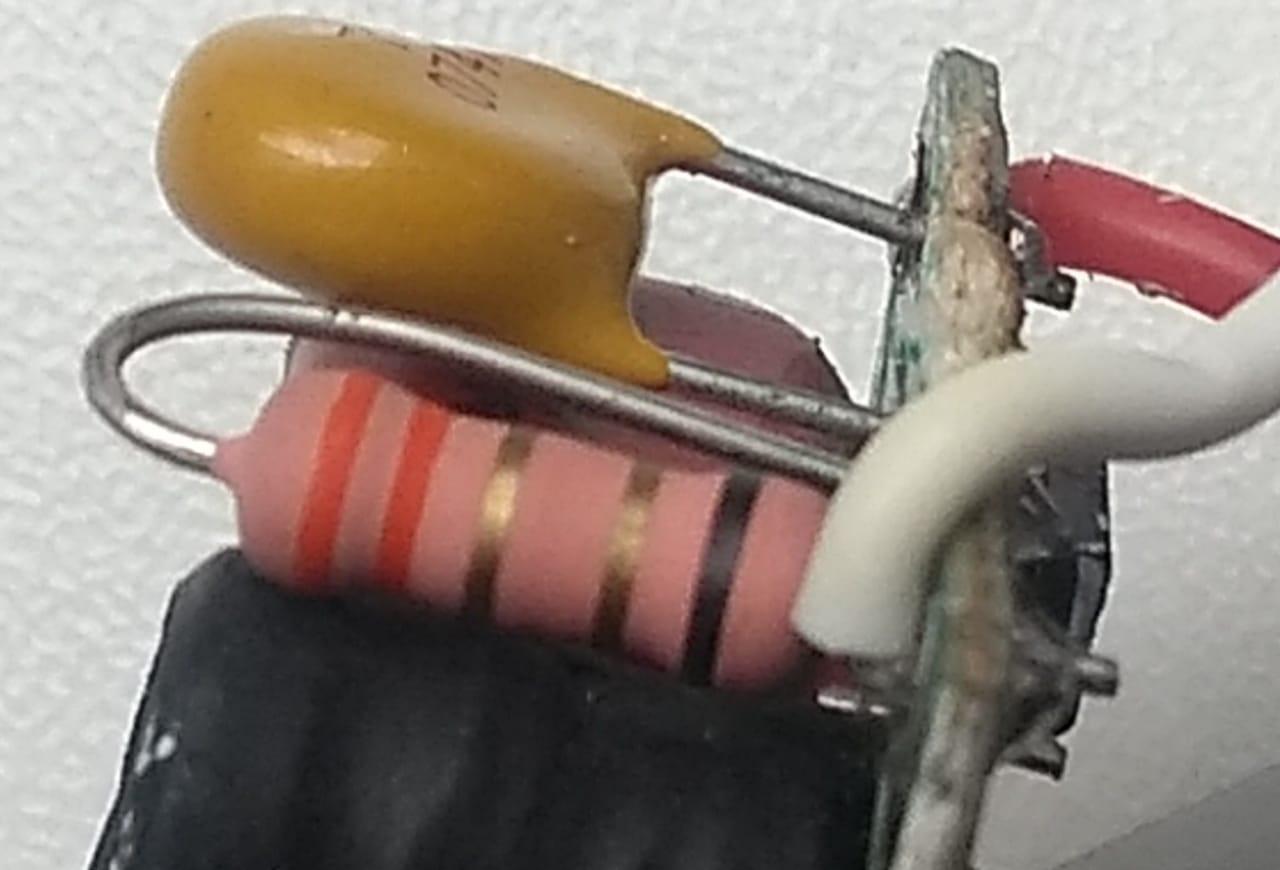

Segue foto do componente.



Não tenho muita experiência em eletrônica, mas achava que fusistor era todo resistor usado como fusível. Como você disse que fusistores não tem cores, então entendo que são coisas distintas, e que no meu caso era um resistor usado para proteção. Trata-se de uma fonte de lampada tubular de led.

Agora pensando em REsistores:



A) a última faixa relativa a coeficiente de temperatura, quando é preta, que valor representa?



B) esse coeficiente de temperatura tem unidade ppm/ºC (partes por milhão por grau centígrado). Sei que é a variação da resistência em função da temperatura do resistor, mas não entendi o que representa essa unidade. O que não entendi foi o "partes por milhão". Se fosse, por exemplo, 0,01% por ºC ficaria fácil, hehehehe mas não é....



C) no meu caso, a preta é a 5ª faixa, e não a sexta. Logo, concluo que não se trata de CT, correto? Se é então relativa a tolerância, qual o valor de Preto?



Valeu

JImmy

[.if]

Este foi um fusistor que tive contato. Aquecia, derretia a solda de um terminal sobre pressão mecânica e abria.



O seu é um resistor comum mesmo. Sobre a faixa, difícil saber pois não faz parte do antigo código de cores. Cada fabricante a colore ao seu bel prazer (de novo, por hora ela não é importante... e nunca vi e toquei aplicação prática que fosse). E sim no caso pode ser sim o tal CT pois as 4 faixas já fizeram a composição do valor ôhmico. Se achar que deve, dá uma googlada resistor temperature coefficient code

e olha sua faixa aí. Só não tenho certeza se é padrão como as 1ªs

[Jimmy 2]

Ok @Isadora Ferraz, te agradeço pelas explicações.



Procurei no Google sobre essa unidade de coeficiente de temperatura (CT), e resumo abaixo para futuras possíveis consultas.

O CT pode ser dado com base na escala Kelvin de temperatura (ppm/K), Célsius (ppm/ºC) ou outra, sendo essas duas as mais usuais.



PPM significa "partes por milhão", ou seja, funciona como um percentual, porém, se por um lado o percentual é 1/100, o ppm é 1/1.000.000, e é utilizado para expressar relações entre 2 valores de forma mais adequada para valores pequenos (menores dos que os geralmente expressos em percentual).



O fator de transformação entre ppm e percentual é o 10.000 (dez mil).



Ex1. 12% = 12/100 = 120/1.000 = 1.200/10.000 = 12.000/100.000 = 120.000/1.000.000 = 120.000 ppm

Ex2. 56 ppm = 56/1000000 = 5,6/100000 = 0,56/10000 = 0,056/1000 = 0,0056/100 = 0,0056%



Em outras palavras, para passar de % para ppm multiplique o % por 10.000. Para o inverso, basta dividir.



Creio que o tópico pode ser fechado, mas não sei se eu mesmo fecho, ou se algum moderador.

Jimmy San Juan
