Mini system LG xboom ck43 - Não liga

[Valdeci Soares]

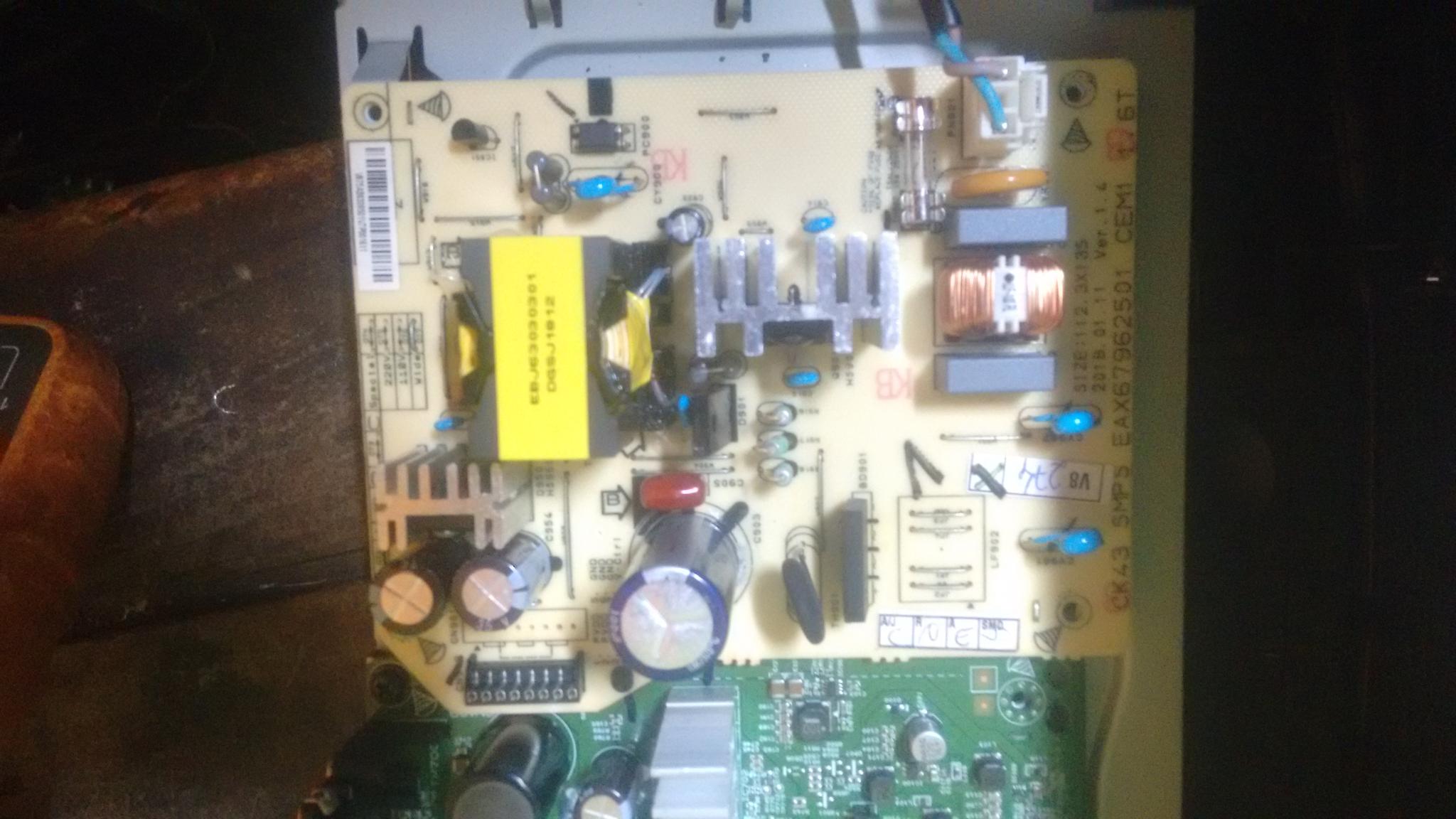

Caros colegas esse aparelho chegou na bancada totalmente morto, abri ele fiz as medições na fonte, no conector da placa principal nos pinos 1,2,3 tem 16,5V, nos pinos 4,5,6,7 tem 0,01V e no pino 8 ta em 0,23V. O aparelho não ascende nem o santandby, o pior que não encontrei o esquema dele, ja troquei o photoacoplador e transistor 431L e nada, se alguem tiver alguma dica fico no guardo.

[Valdeci Soares]

1 hora atrás, Valdeci Soares disse:

Caros colegas esse aparelho chegou na bancada totalmente morto, abri ele fiz as medições na fonte, no conector da placa principal nos pinos 1,2,3 tem 16,35V, nos pinos 4,5,6,7 tem 0,000V e no pino 8 ta em 0,003V. O aparelho não ascende nem o santandby, o pior que não encontrei o esquema dele, ja troquei o photoacoplador e transistor 431L e nada, se alguem tiver alguma dica fico no guardo.



[BCP]

Pelo que consegui ver, essa fonte já teria que apresentar uma tensão no conector assim que ligada, e só aumentar ela quando tiver o comando no pino 8 do conector...

Pelo que você disse essa fonte deve estar funcionando e a falha do aparelho esta na outra placa (placa de controle).

Siga essa tensão de 16V na placa de controle, pois deve ter algum fusivel aberto ou uma sub fonte nela que esta parada.

[Valdeci Soares]

2 minutos atrás, BCP disse:

Pelo que consegui ver, essa fonte já teria que apresentar uma tensão no conector assim que ligada, e só aumentar ela quando tiver o comando no pino 8 do conector...

Pelo que você disse essa fonte deve estar funcionando e a falha do aparelho esta na outra placa (placa de controle).

Siga essa tensão de 16V na placa de controle, pois deve ter algum fusivel aberto ou aua sub fonte nela que esta parada.

Obrigado amigo, vou verificar sua dica depois retorno.

[BCP]

Lembre-se, essas placas microprocessadas sempre terá que ter uma tensão de 5V  uma outra de 3,3V, tem algumas que possuem até outras tensões mas na serigrafia deve ter algo indicando.

[lucas35]

Você acionou a fonte manualmente para testar todas as tensões?

[Valdeci Soares]

1 hora atrás, lucas35 disse:

Você acionou a fonte manualmente para testar todas as tensões?

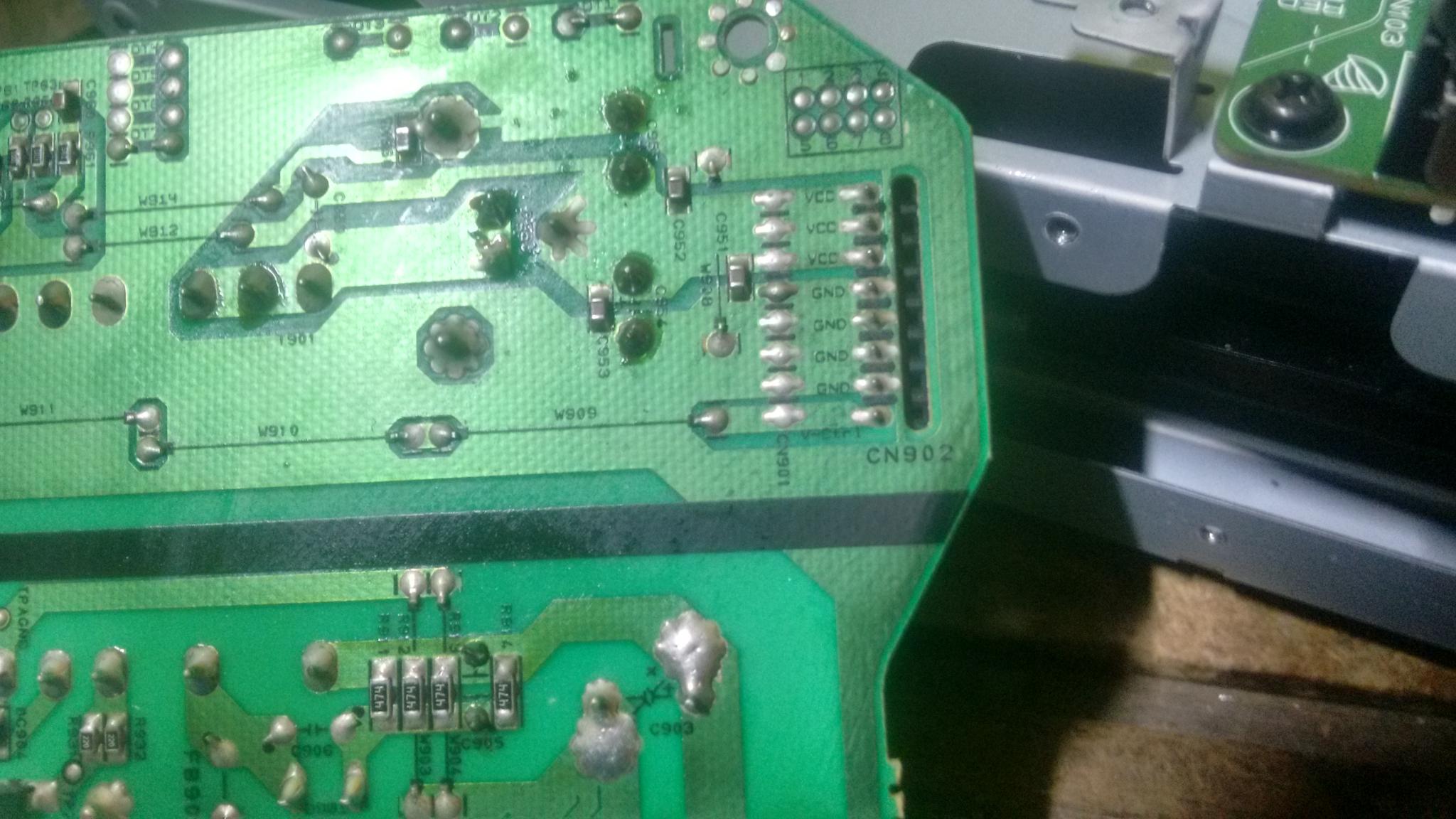

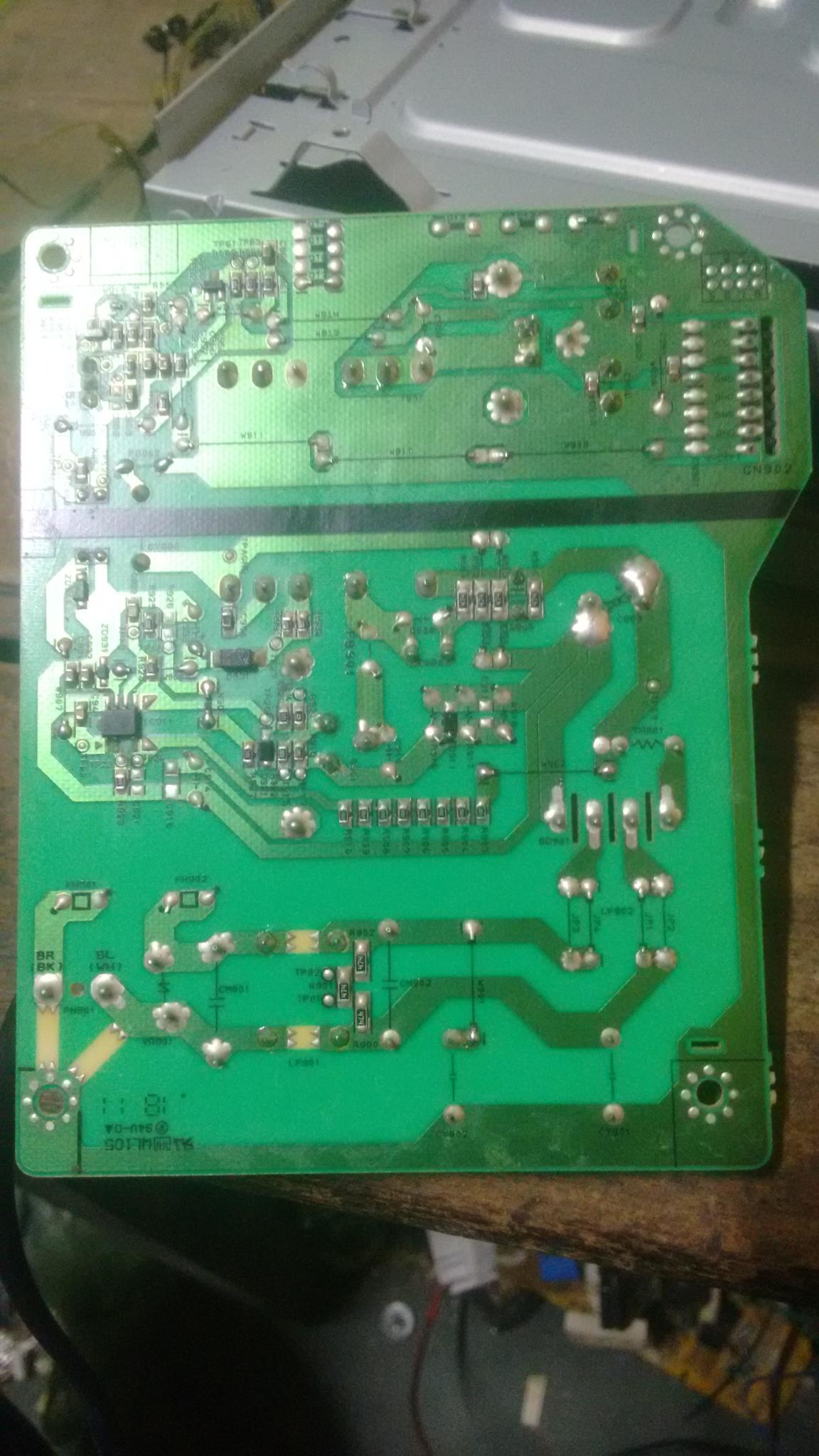

A conexão que tem nessa placa é a CN902 com os 8 pinos, segue na imagem abaixo, 3 pinos VCC com 16,35V, 4 pinos GND e o ultimo pino V-Crtl com 0,003V. sem esquema fica dificio.

3 horas atrás, BCP disse:

Lembre-se, essas placas microprocessadas sempre terá que ter uma tensão de 5V  uma outra de 3,3V, tem algumas que possuem até outras tensões mas na serigrafia deve ter algo indicando.

Amigo so tem a CN902 com os 8 pinos, 3 pinos VCC com 16,35V, 4 pinos GND e o ultimo pino V-Crtl com 0,003V.

[lucas35]

Esses 16v é a mesma tensão que alimenta o amplificador, por isso parece ser muito baixa pra isso, normalmente fica em torno de 40V, esse v-control era pra ter uma tensão, pois ela é quem aciona o aparelho.

A minha duvida é, se o processador envia uma tensão para o v-control ( e assim a maneira de acionar era fazer um jump dos 16v para ele com resistor) ou se é ele quem envia a tensão para o micro.

Seguindo esse pino 8, me diga quais componentes esta ligado nele, se tiver algum diodo zerner nessa parte, troque.

[Valdeci Soares]

5 minutos atrás, lucas35 disse:

Esses 16v é a mesma tensão que alimenta o amplificador, por isso parece ser muito baixa pra isso, normalmente fica em torno de 40V, esse v-control era pra ter uma tensão, pois ela é quem aciona o aparelho.

A minha duvida é, se o processador envia uma tensão para o v-control ( e assim a maneira de acionar era fazer um jump dos 16v para ele com resistor) ou se é ele quem envia a tensão para o micro.

Seguindo esse pino 8, me diga quais componentes esta ligado nele, se tiver algum diodo zerner nessa parte, troque.

Vou verificar amigo depois retorno.

[Valdeci Soares]

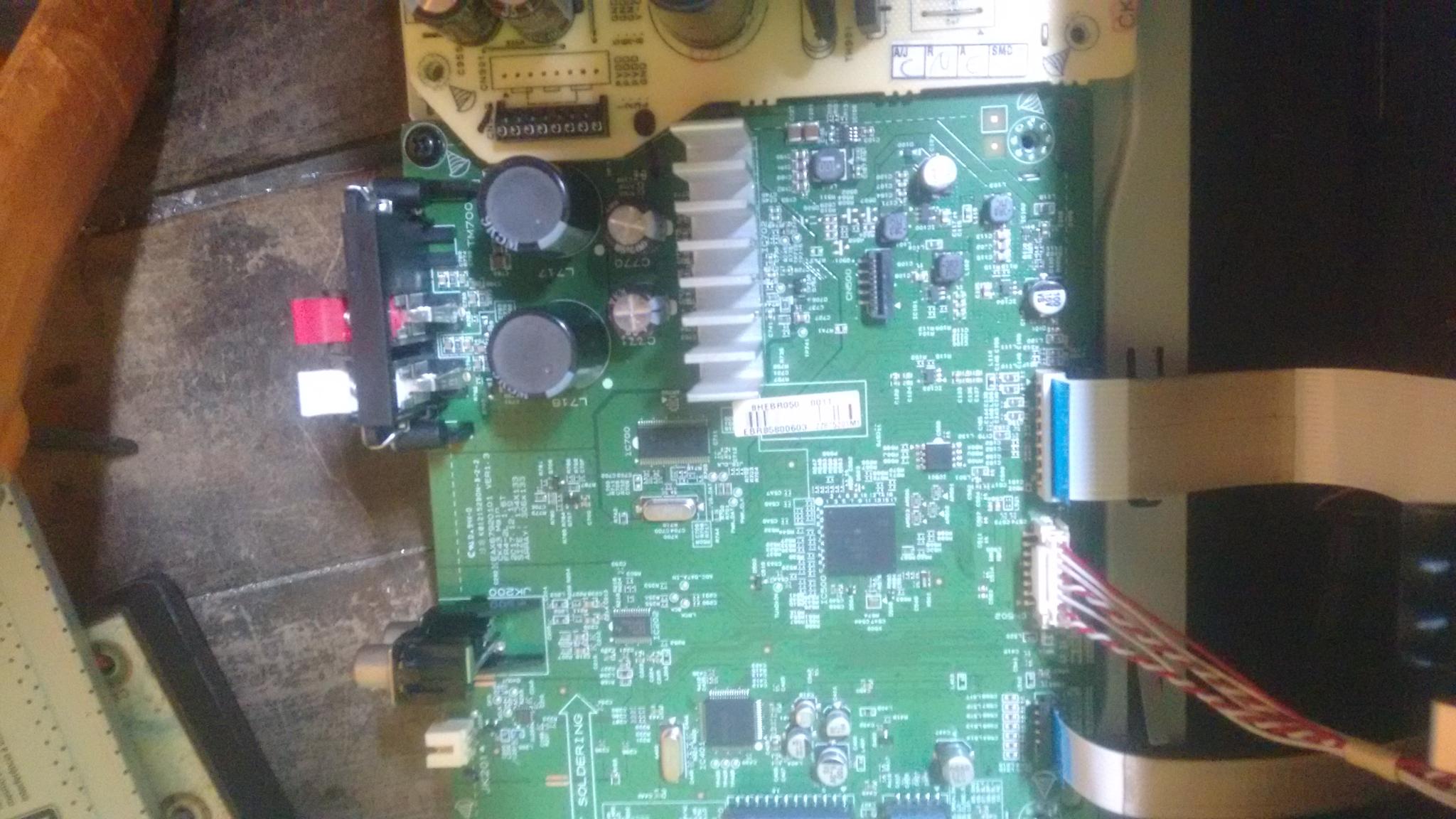

Amigos o pino 8 do CN902, na placa da fonte, vai até o Q950(NC08smd) depois passa por tres resistores e entra no IC951 (Tl431), passando também pelo PC900 (photo) e antes de chegar no regulador SMD passa por dois diodos zener, testei eles fora tão ok, e na placa principal vai até o R50E marca 100 Ohoms que fica em baixo do micro IC500. Na linha dos 16,35V vai até o PC900 marcando 15V.

Encontrei o C418 (K89 3.3/50V) com baixa capacitância fica perto perto da conexão do CD, vou ver se consigo outro e trocar pra ver.

[BCP]

O problema não será só esse capacitor não, deve ter mais componente ruim nessa placa de controle.

[Valdeci Soares]

Amigos bom dia, alguem sabe o substituto do mosfet 80R450P7 e o transistor SRC1203?



[BCP]

O Fet é para 11A e 800V então um SPP11N80C servirá no local, já o transistor é um especial com resistor de 22K em série com a base, dificilmente ele queima, mas se ele estiver queimado você pode usar um BC548 ou um BC337 e fazer um especial como o SRC1203, observando a pinagem deles que são completamente diferentes...
