Modificar circuito Limitador RPM (Arduíno Nano)

[GustavoH93]

  Em 16/01/2021 às 19:30, .if disse:

a ideia do resumo foi boa mas talvez melhor se em outro tópico mesmo. Tópico com várias páginas desestimula a leitura por novos membros, concorda? Era só criar link pro atual: caso alguém (com tempo) quisesse + detalhes.

Expandir

você acha melhor criar outro tópico



  Em 16/01/2021 às 13:54, alexandre.mbm disse:

eu opinaria (kkk...) pela não criação de novo tópico. Uma postagem de síntese, bem estruturada, usando hipertexto, cumpriria muito bem o papel.

Expandir

ele acha melhor não criar outro tópico



qual é pessoal decide ai kkkkkkk



Voltando ao assunto fiz alguns testes sobre o osciloscópio de PC, abri um gerador de ondas no celular e conectei diretamente na entrada do microfone no PC que está instalado o software do osciloscópio usando os cabinhos P2 que eu montei ligando direto sem circuito para abaixar a tensão, e tenho boas e más notícias:



Boas notícias: tanto onda quadrada quanto senoidal ele mede a frequência certinho de uns 70Hz pra cima.



Más notícias: abaixo de 70Hz tem um erro bem grande uns 30Hz para mais ou menos, e percebi que não tendo nada conectado nas pontas de prova o osciloscópio marca próximo a 60Hz ou seja deve ser interferência da rede elétrica, mas não sei como resolver isso (alguém ai tem uma ideia?) se conseguir resolver isso provávelmente vou ter mais precisão...



Ainda estou quebrando a cabeça também em como ligar o módulo i2c no arduino para mostrar no LCD a frequência também... Por enquanto deixo os prints da tela do osciloscópio.

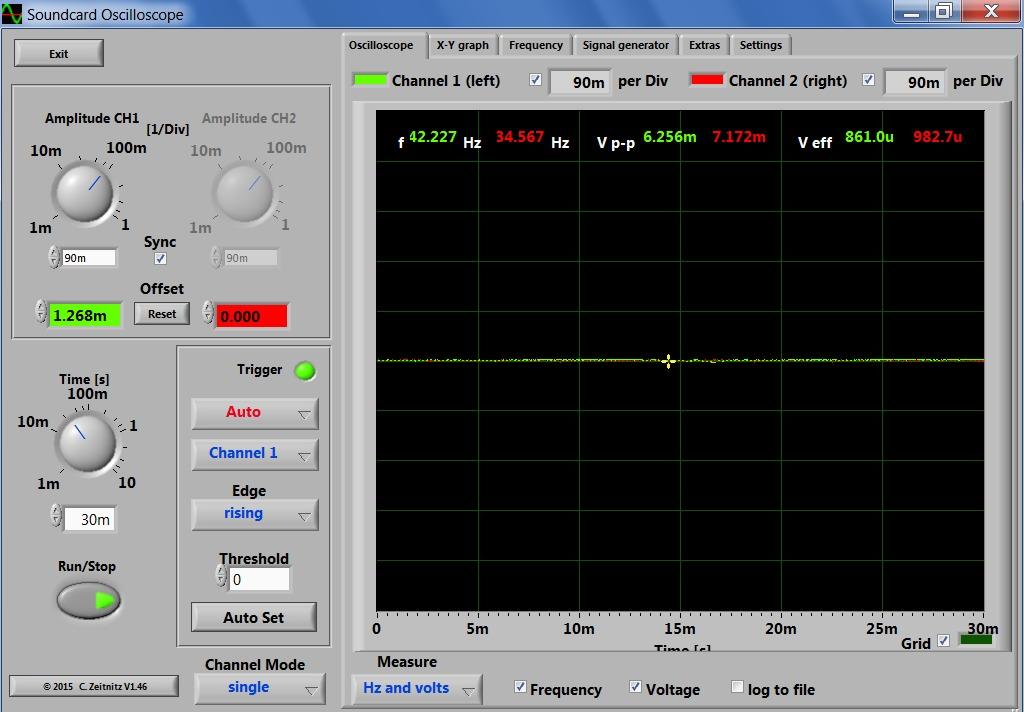

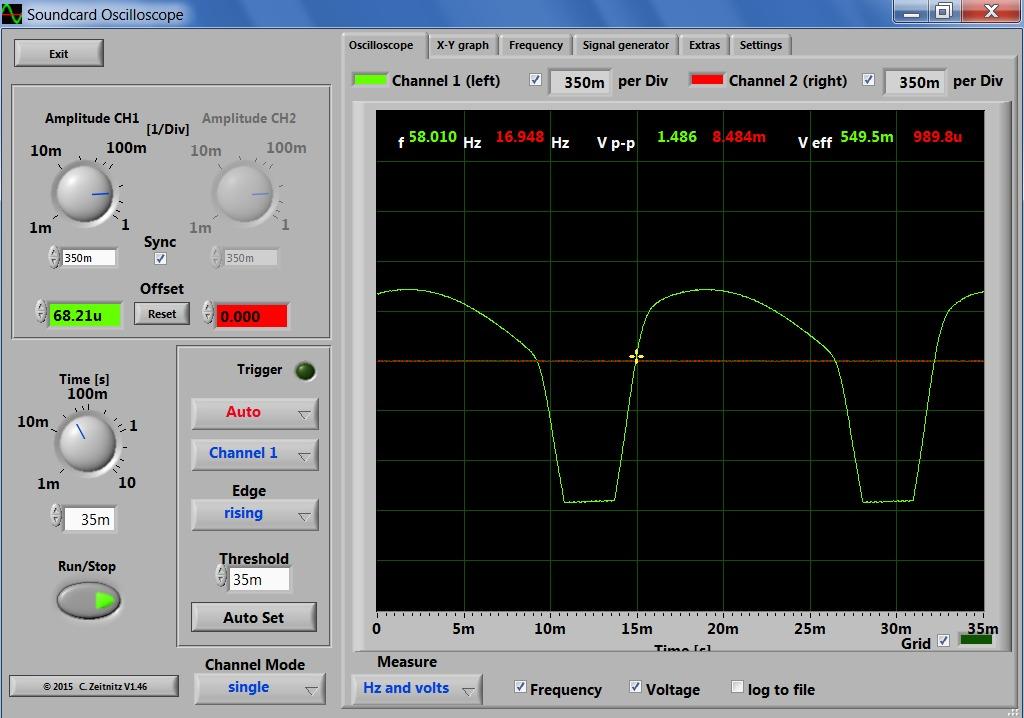

Tem um print é sem nada conectado (e mesmo assim marca 42Hz)

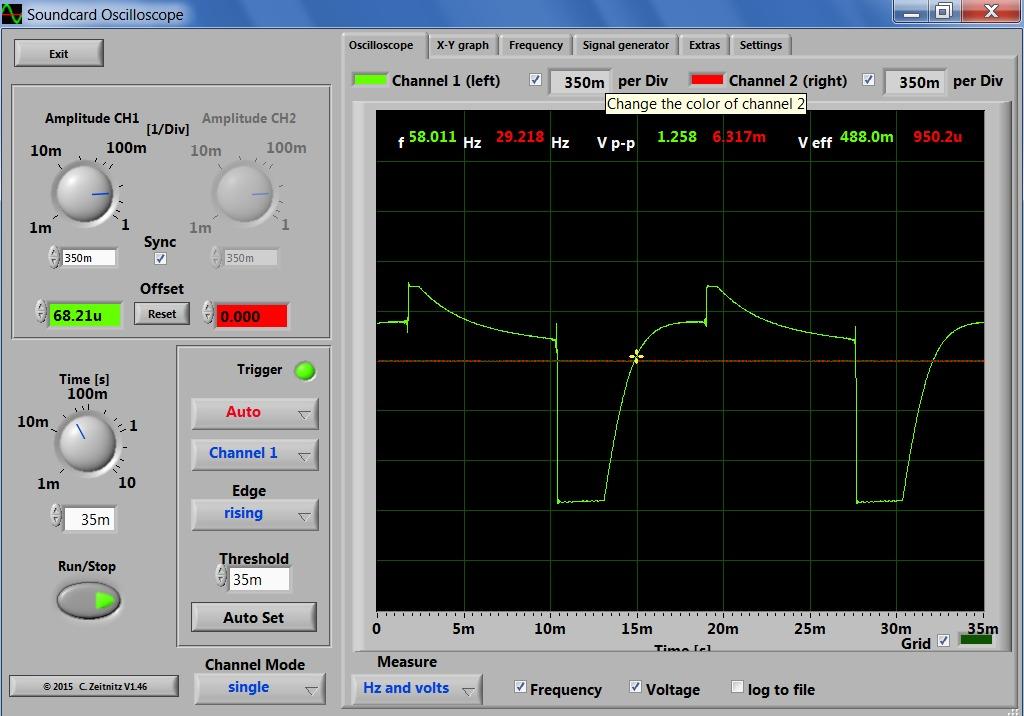

Outro com senoidal 58Hz

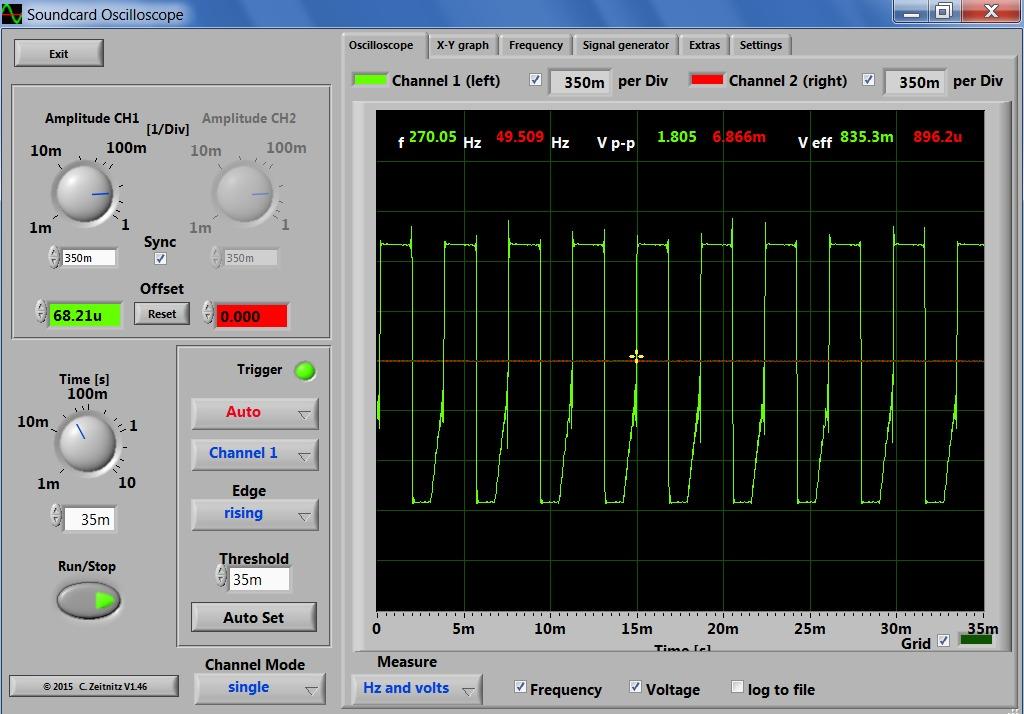

E outros dois são ondas quadradas de 58 e 270Hz (notem que tanto as ondas quadradas quanto a senoidal estão uma porcaria, acho que é a interferência)





[alexandre.mbm]

  Em 16/01/2021 às 23:46, ComandateGustavo disse:

qual é pessoal decide ai kkkkkkk

Expandir



Você decide! A gente só opina.



Eu acho que ainda está em tempo de se criar "novos tópicos"; mas não para substituir o presente com uma salada parecida.



Ao meu ver, você tem nos apresentado assuntos variados (questões) que não precisariam estar "agarrados" (pegajosas) neste único tópico.



Os novos tópicos, cada um com seu foco, poderiam apontar mensagem-inspiração (postagem) neste tópico.

[Thiago Miotto]

você vai ter que baixar biblioteca i2c

Joga no Google arduíno LCD i2c

Vai ter no artigo a biblioteca pra baixar inclusive

[GustavoH93]

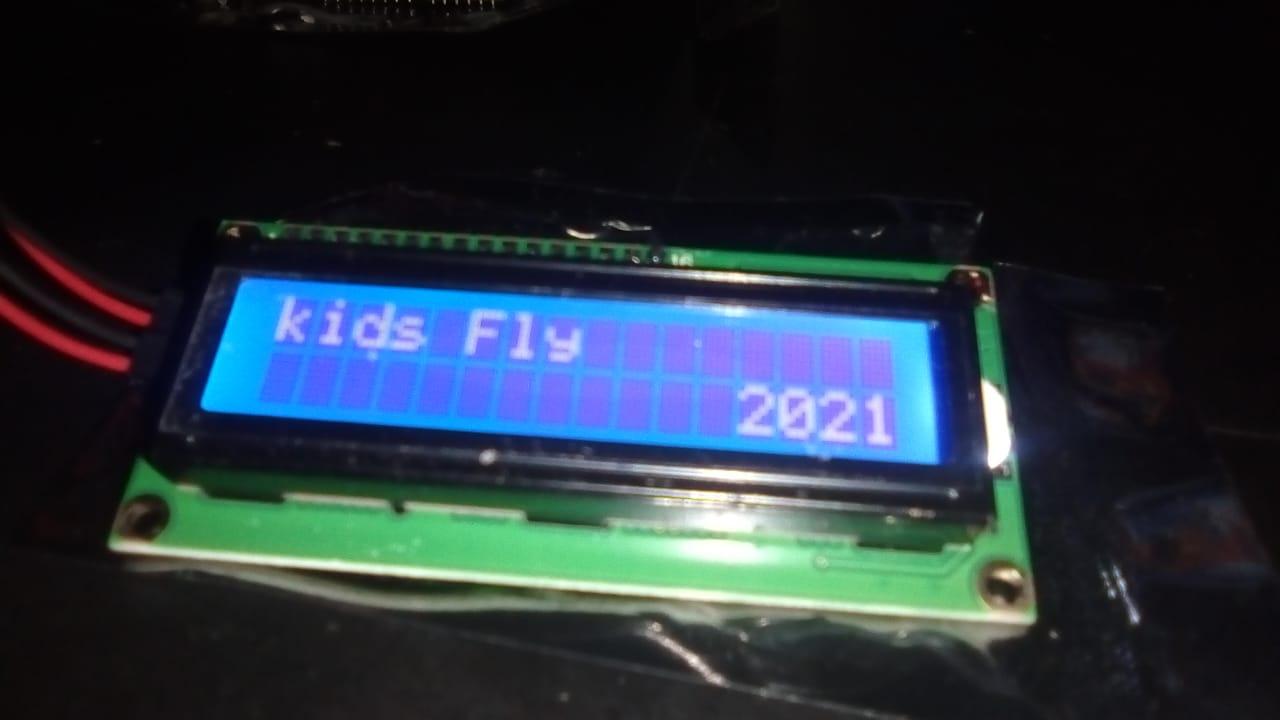

@Thiago Miotto Pronto consegui baixar a biblioteca i2C e escrevi um textinho só pra ver se funciona mexi no trimpot do LCD e deu pra ver o texto certinho, agora vem a parte mais difícil, juntar os dois sketch, o que faz o LCD funcionar e o que conta os pulsos de onda quadrada.

[GustavoH93]

@Thiago Miotto @.if



Outra vez boas e más notícias pessoal dessa vez é sobre o frequêncímetro de arduíno.

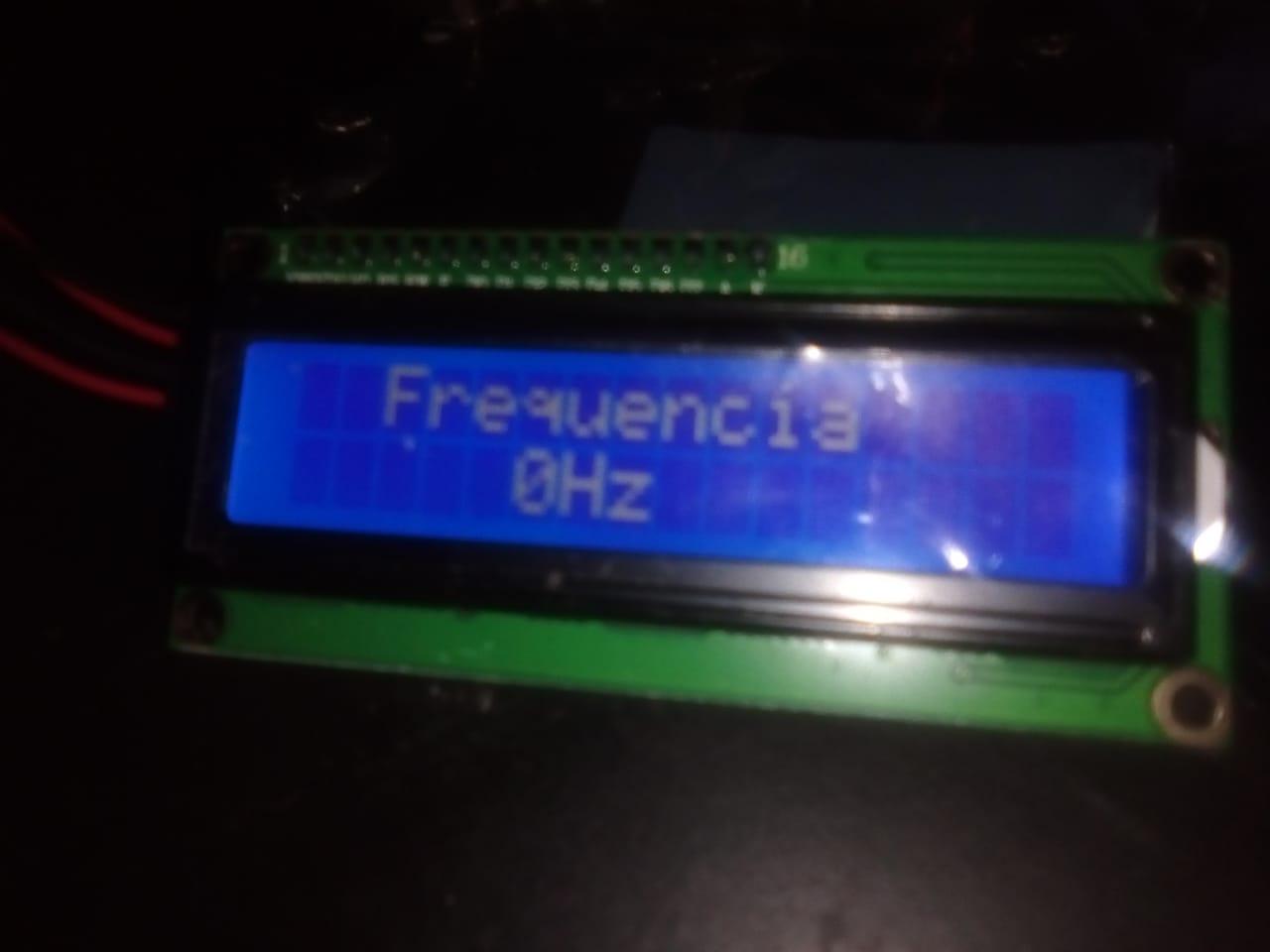

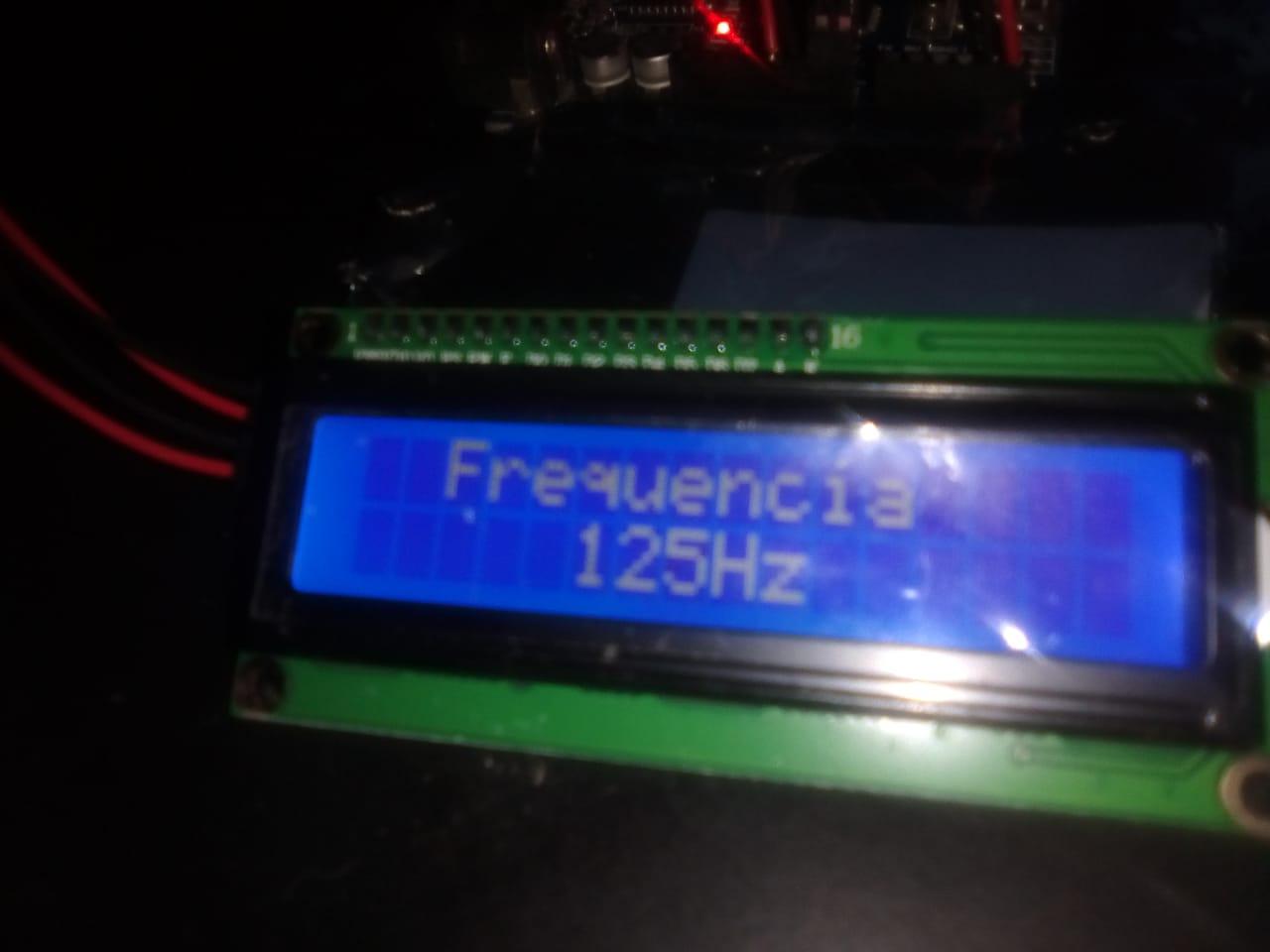

Boa notícia: Deu trabalho, mas conseguí alterar o código pra usar este lcd com i2c, e aparentemente funciona, com nada conectado ele mostra 0Hz, e se eu colocar a mão na ponta do fio que está ligado ao pino 2 ele mostra 60Hz pra mais, ou seja está funcionando.

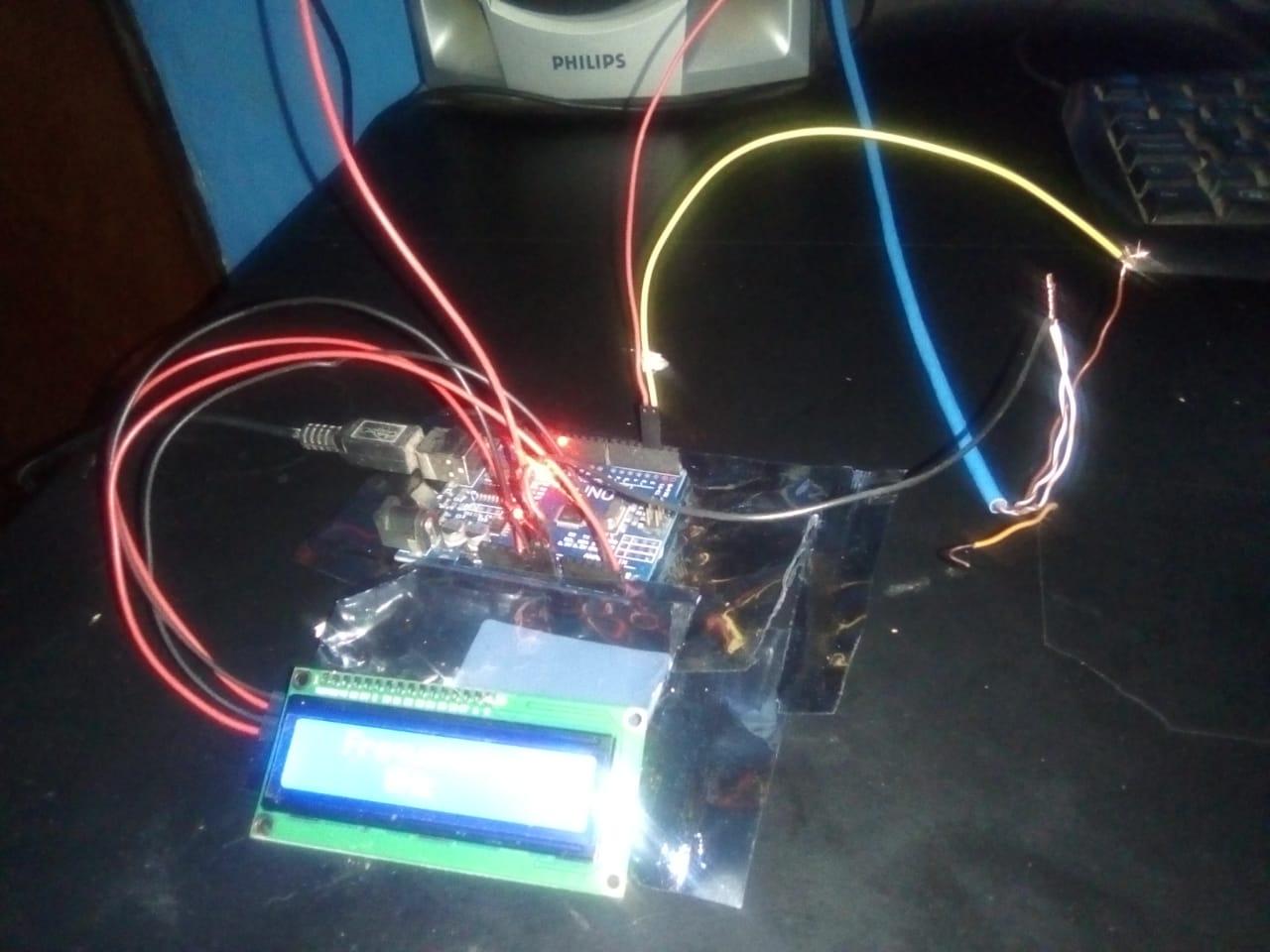

Má notícia: Tentei conectar ele pelo conector P2 do celular e pelo conector de som do computador, para testar a frequência com ondas quadradas, e não sai do 0v... Será que o PC e o celular tem um sinal de saída muito fraco e o arduino não consegue entender? Defeito no cabo não deve ser porque é só colocar o dedo na ponta do conector P2 e o arduíno começa a marcar acima de 60Hz...



O que acham?

[.if]

  Em 17/01/2021 às 22:03, ComandateGustavo disse:

o PC e o celular tem um sinal de saída muito fraco e o arduino não consegue entender

Expandir

sim. Cadê esquema elétrico?

[GustavoH93]

  Em 17/01/2021 às 23:32, .if disse:

sim. Cadê esquema elétrico?

Expandir

esquema elétrico de como eu conectei a saída do Pc ao arduíno?



O sensor de frequência recebe o sinal no pino 2 então um dos canais que sai do Pc eu conectei neste pino direto e o terra do sinal eu conectei junto ao GND do arduíno...



Essa é a forma correta de conexão ou fiz algo errado?

[.if]

  Em 17/01/2021 às 22:03, ComandateGustavo disse:

Será que o PC e o celular tem um sinal de saída muito fraco e o arduino não consegue entender?

Expandir

Isso deu a entender que você ligou o sinal de saída de som do pc/cel. na entrada do arduino. Sem desenho, sem + xutes. De novo...cadê esquema?

Tomara que não vire mais uma página...

[GustavoH93]

  Em 18/01/2021 às 10:24, .if disse:

Isso deu a entender que você ligou o sinal de saída de som do pc/cel. na entrada do arduino. Sem desenho, sem + xutes. De novo...cadê esquema?

Expandir

Pronto fiz um esqueminha no Paint aqui, está exatamente dessa forma, o plug P2 ligado a saída de audio do Pc ou do celular e um dos canais está ligado ao pino 2 do arduíno, então o que pode estar acontecendo para o arduíno não ler a frequência?



  Em 18/01/2021 às 10:24, .if disse:

Tomara que não vire mais uma página...

Expandir

Qual o problema em virar uma página?



[.if]

Amplitude baixa e impedância incompatível. Arduino tem dificuldade em ler. Dá pra por um transistor mas acho que não vale a pena. Faz o lance do botão pressionado rapidinho ou põe logo o sinal que queres ler!

  Em 18/01/2021 às 12:28, ComandateGustavo disse:

o problema em virar uma página

Expandir

"Amplitude" descritiva alta e paciência incompatível. .  Membro novo com mesmo problema e/ou com capacidade técnica de te ajudar pode se intimidar a ler tudo.

Virou?

[GustavoH93]

  Em 18/01/2021 às 12:55, .if disse:

Amplitude baixa e impedância incompatível. Arduino tem dificuldade em ler. Dá pra por um transistor

Expandir

como é o esqueminha do transistor? É bom para apreender e testar a precisão do circuito.



  Em 18/01/2021 às 12:55, .if disse:

Faz o lance do botão pressionado rapidinho ou põe logo o sinal que queres ler!

Expandir

vou fazer o lance do botão, e eu colocaria no sinal do módulo de ignição só que o carro não está aqui, ele está no eletricista trocando painel e deve voltar em breve



  Em 18/01/2021 às 12:55, .if disse:

Membro novo com mesmo problema e/ou com capacidade técnica de te ajudar pode se intimidar a ler tudo.

Expandir

entendi, mas mesmo assim estamos progredindo, acho que não vai ter muitas páginas vindo não, logo logo termina.

[.if]

  Em 18/01/2021 às 13:34, ComandateGustavo disse:

o esqueminha do transistor

Expandir

algo como...

https://liska.poa.br/calculo-de-um-amplificador-classe-a-com-transistor-npn-na-configuração-emissor-comum/

[GustavoH93]

  Em 18/01/2021 às 16:59, .if disse:

algo como...

https://liska.poa.br/calculo-de-um-amplificador-classe-a-com-transistor-npn-na-configuração-emissor-comum/

Expandir

Hum então é basicamente um amplificador classe A, não tenho esperiência com este tipo de circuito mas não parece ser difícil, e lendo a descrição a tensão no voltímetro é metade da tensão de entrada do circuito, nesse caso 12V, mas então acho que posso utilizar uma bateria 9V isso deve dar uns 4v e acho que aí o arduino já consegue interpretar os pulsos né?



Os capacitores são de poliester?

[.if]

Espero que eu não cause virada ......



  Em 18/01/2021 às 17:18, ComandateGustavo disse:

Os capacitores são de poliester?

Expandir

qualquer tipo.

A saída na teoria vai dar +4.5 -4.5v. Arduino pode não gostar de -V. Coloque um R xute 10k...4k7 em série e um diodo em antiparalelo com a entrada arduína: anodo no gnd, catoto na entrada. Ah e um R xute 2k2 pro gnd pra dar nível 0... acho que nem precisa...

Puts... nadei contra meus princípios minimalistas... precisa nada disso. Só isso teoricamente lhe basta

se o sinal de seu pc/cel for maior que 0.7V...



puts... parte II

Nem aquilo precisa. Basta você usar uma entrada analógica ou preferencialmente pra este caso, uma entrada de comparador. Envolve conhecimentos ligeiramente avantajados do seu arduino... não lhos passo

[GustavoH93]

  Em 18/01/2021 às 17:40, .if disse:

Puts... nadei contra meus princípios minimalistas... precisa nada disso. Só isso teoricamente lhe basta

Expandir

eita então não precisa do amplificador só esse circuitinho com um transistor e 2 resistores?



  Em 18/01/2021 às 17:40, .if disse:

se o sinal de seu pc/cel for maior que 0.7V...

Expandir

eu acho que deve dar 0,7V sim...



O T1 pode ser um BC548?

E o R1 e R2 quais valores?

  Em 18/01/2021 às 17:40, .if disse:

uma entrada de comparador. Envolve conhecimentos ligeiramente avantajados do seu arduino... não lhos passo

Expandir

você não me fala  e eu também não entendi essa ideia de comparador então empatamos

[.if]



  Em 18/01/2021 às 18:00, ComandateGustavo disse:

você não me fala  e eu também não entendi essa ideia de comparador então empatamos

Expandir

Eu não falo mais sei quem fala...clique...

Sinistramente de fato tal recurso do comparador no mundo arduino não é muito utilizado, como diz o artigo...

https://www.filipeflop.com/blog/wachdog-e-eeprom-do-arduino/

Mas totalmente tudo a ver com seu dilema: fazer o mc entender variação de nível de tensão menor que o lógico vcc.



Em outras plataformas... (algo me diz que você não entenderia... ainda )



http://microcontrolandos.blogspot.com/2014/02/avr-comparador-analogico.html



Virou a página?



[GustavoH93]

  Em 18/01/2021 às 18:22, .if disse:

Em outras plataformas... (algo me diz que você não entenderia... ainda )

Expandir

é provável que não kkkk mas um dia sim



  Em 18/01/2021 às 18:22, .if disse:

Virou a página?

Expandir

se não virou vai virar logo kkkk



  Em 18/01/2021 às 18:00, ComandateGustavo disse:

O T1 pode ser um BC548?

E o R1 e R2 quais valores?

Expandir



estava pensando ok o sinal de áudio do pc é muito baixo para o arduino ler, mas como eu colocando a mão ele já lê alguma frequência? Será que na ponta dos dedos já tenho 5v? Caramba sou um cara chocante

[Thiago Miotto]

Quando a @.if falou o negócio no botão, creio que foi onqueneu propus, de ligar um botão no pino 2 e no +5v



Mas estava pensando aqui, o botão ia ter efeito bounce gerando vários apertos a cada aperto.

Faz o esquema com os 2 fios soltos e tu encosta eles mesmo. 5 v não tem risco de grande choque.

[GustavoH93]

  Em 18/01/2021 às 22:29, Thiago Miotto disse:

Faz o esquema com os 2 fios soltos e tu encosta eles mesmo. 5 v não tem risco de grande choque.

Expandir

fiz o teste só que é só eu encostar no fio mesmo com capa e tudo que ele já mostra 60Hz no display mas segurando o fio com a mão e conectando direto gnd ou aos 5v ele marca frequência 0Hz

Nesse caso pra ter certeza que está funcionando acho que o ideal é conectar ao pc ou ao celular mesmo e ver se marca corretamente a frequência que vou mandar nele.



estou aguardando o @.if me falar quais componentes vou usar pra montar esse circuito:



aí acho que vamos ter certeza da frequência correta, se tiver alguma ideia para o arduíno reconhecer a frequência do pc pode mandar bala@Thiago Miotto



Vocês falam e eu monto aqui o importante é aprender e continuar seguindo o objetivo

[GustavoH93]

@.if achei este esqueminha:





então posso seguir por ele, a função dele é a mesma da sua outra imagem pelo que entendi ambos são uma porta not, e no nosso caso nessa chave SW1 imput vou colocar o sinal de áudio e no lugar do led 1 vou conectar ao pino 2 do arduíno é isso?

[.if]

Sim é NOT mas a proposta é apenas amplificar o sinal do som que pode estar baixo. Coloque 1K na base e 10K no coletor.

E pra botão não precisa do transistor. Basta um resistor de pullup pro vcc e botão pro gnd (ou nem: pode ter como programar internos). Os repiques você contorna por enquanto com um capacitor 100nF em paralelo com o botão.

https://autocorerobotica.blog.br/resistores-pull-up-e-pull-down-como-funcionam/

[GustavoH93]

  Em 19/01/2021 às 10:37, .if disse:

Sim é NOT mas a proposta é apenas amplificar o sinal do som que pode estar baixo. Coloque 1K na base e 10K no coletor.

Expandir

beleza fiz aqui e deu certo!



Bom, mais ou menos, mostrou próximo as frequências que mandei pra ele só que é beem impreciso na maioria das frequências, mas entre 50Hz e 90Hz até que marca bem, acima disso ou abaixo disso tem erro grande pra mais ou para menos, isso será que pode ter haver com a variação de resistência dos resistores? Eles são os comuns de 5%...

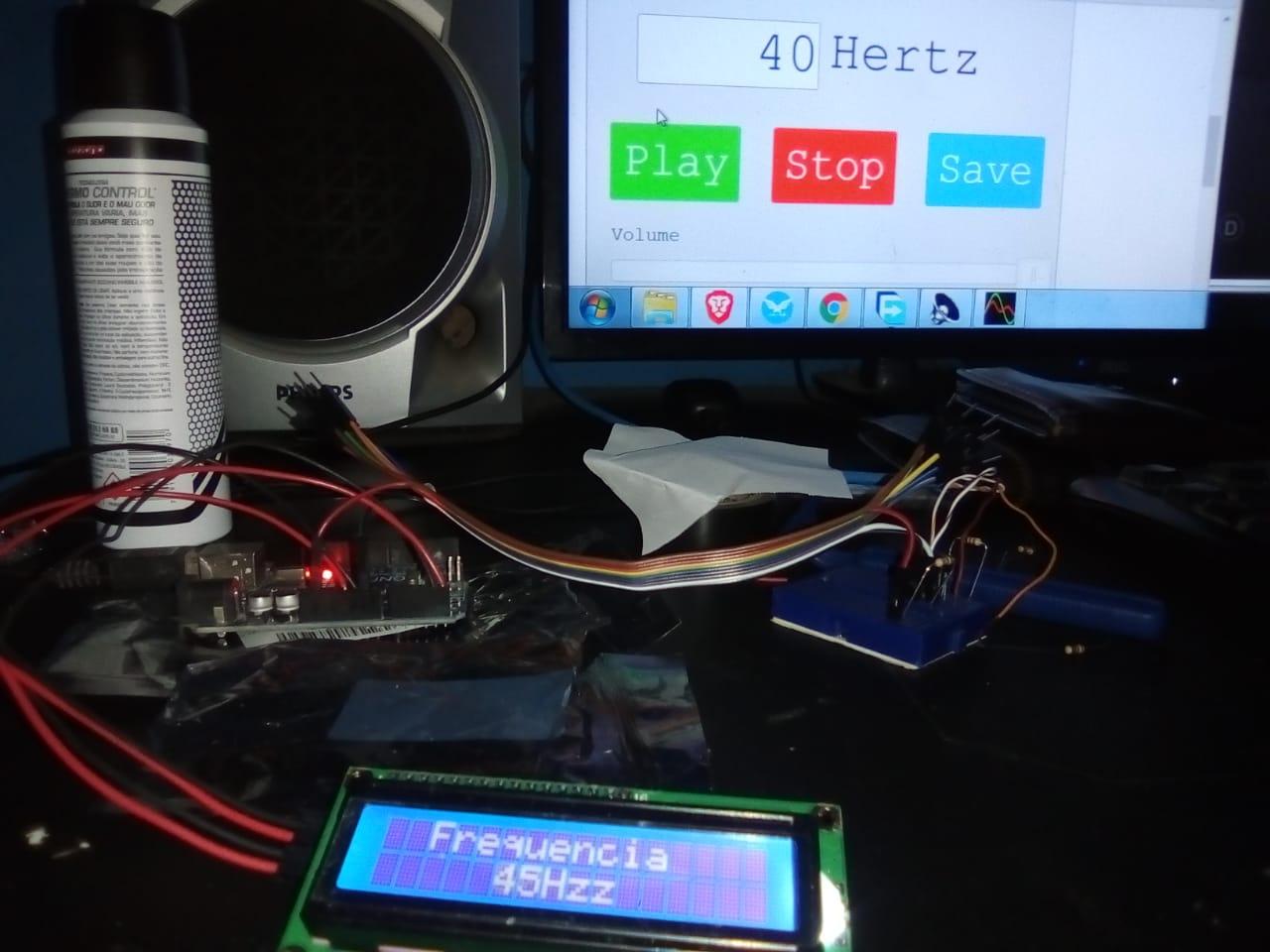

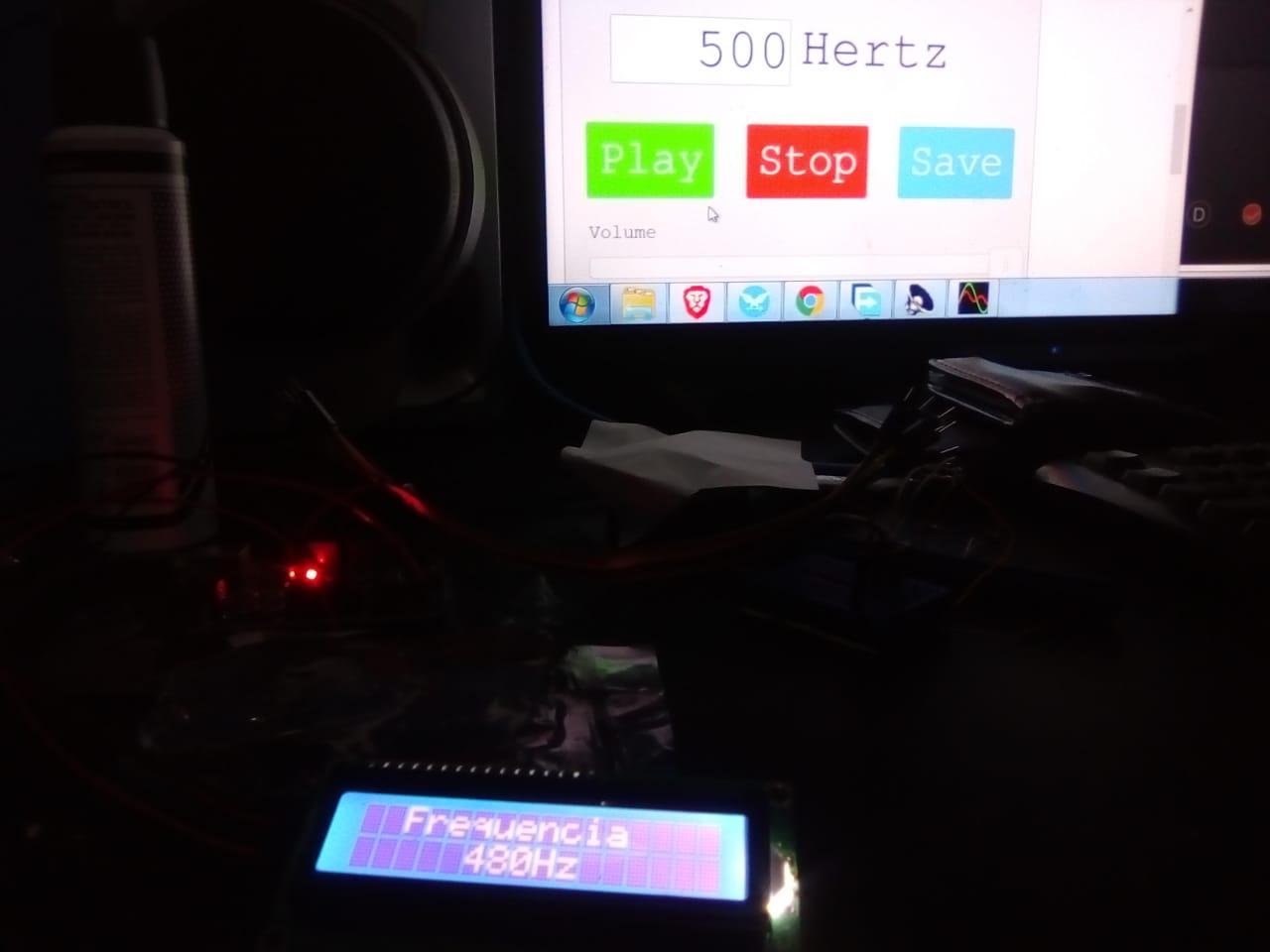

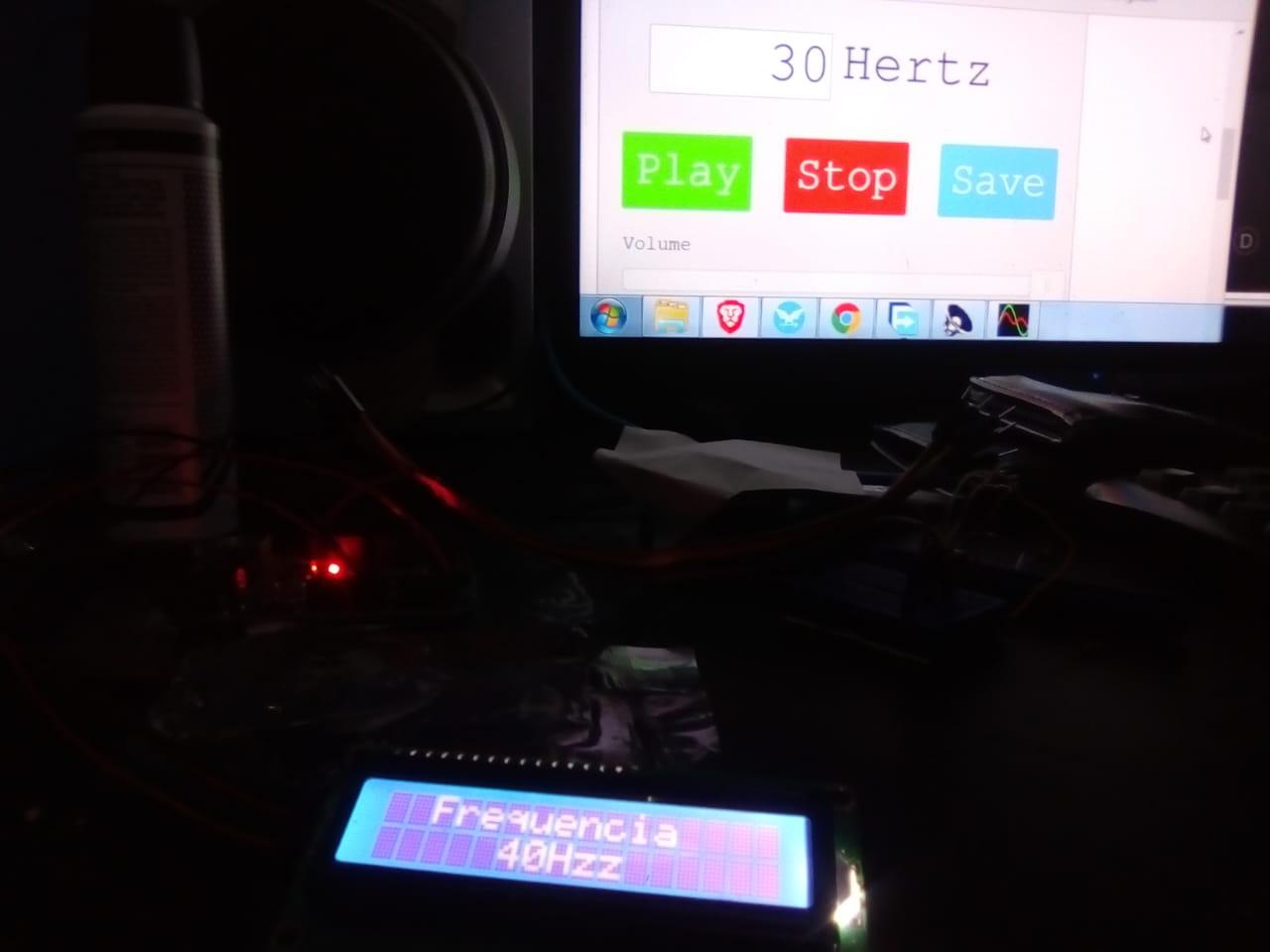

deixei umas fotos em anexo, dá pra ver a frequência que estou mandando e a que ele está marcando.

[.if]

Meça o sinal do coletor - entrada do arduino -  com o osc do pc. Talvez só de olhar pra cara dele dá pra ver quem tá mentindo

[GustavoH93]

  Em 20/01/2021 às 11:08, .if disse:

Meça o sinal do coletor - entrada do arduino -  com o osc do pc. Talvez só de olhar pra cara dele dá pra ver quem tá mentindo

Expandir



Usando o osciloscópio de PC, no coletor na base e direto do pino 2 do arduino deu 100Hz deixei o print medindo a frequência direto no pino 2 do arduino.



Ou seja pelo jeito o circuito está certinho deve ser problema com o arduíno ou o código então?



Observação 1: usando o divisor de tensão 100 por 1 o osciloscópio não tem sinal nenhum acho que esse circuito deve ser usado com tensões mais altas uns 30V pra cima pra ter algum sinal, pra fazer as medições usei um resistor de 10k em série com a ponta de prova



Observação 2: assim que eu encosto a ponta de prova no pino 2 o lcd do arduino mostra 0Hz se eu desencostar ele volta a marcar normalmente, acho que isso acontece por ter alguma conexão interna na placa de som e quando encosta um no outro anula o sinal algo assim...

[.if]

Sua ponta pode estar zoando a entrada arduina. Mostre o circuito TODO e certinho como está testando. Não entendi a medição de amplitude deste osc doidão, não vi sua ponteira, não vi o divisor, não vi o tipo de sinal que aplica na base, não sei qual app gera... haja bola de cristal...

  Em 20/01/2021 às 15:48, ComandateGustavo disse:

o osciloscópio de PC, no coletor na base

Expandir

kêkêisso mano?
