Tv philco ph28c20d sem imagem

[Gilanio Matias]

Essa tv veio com os leds queimados fiz a troca das barras so q quando ligo os leds piscam e fica sem imagem so com som..a tensão do backligth chega 76 a 84v e cai pra 28v. O defeito deve esta na fonte..achp q deveria chegar a 96v para os leds sao 15leds e cada um deveria chegar 6v..alguém tem uma dica de como resolver?

[Luan Costha]

Verifique os conector dos leds eles podem está com mau contato,se não é defeito na fonte mesmo.

[Gilanio Matias]

@Luan Victrolas. os conectores estão bons. As tensões q vão pro leds seria 96v mesmo?

[Luan Costha]

@Gilanio Matias Tem TVs que é 200 tem outras que é 250 outras 100v outras 96 90 no mínimo 90,então você tem defeito na sua fonte aí.

[guima1]

Se a barra de LEDS são novas e eles piscam ao ligar, o defeito é na fonte meu amigo, só com o esquema você vai conseguir conferir componente por componente até achar o defeituoso. Boa sorte.



[Gilanio Matias]

@guima1 ok to suspeitando do mosfet de referência AOD4454,so que não encontrei aqui.vcs sabem de algum substituto pra ele?

[guima1]

Dá uma pesquisada nesse site aí abaixo amigo, voê também pode baixar para Android no seu celular, é provável que você encontre até mais de um transistor equivalente a esse AOD4454, mas continue com os testes até descobrir a causa do problema nos LEDs, faça o teste da tensão na saída do cabo dos LEDs na placa fonte e veja se essa tensão não está oscilando muito, se estiver volta acompanhando a trilha dessa tensão até onde não oscilar mais, aí estará o problema.



https://alltransistors.com/mosfet/transistor.php?transistor=20728

[Gilanio Matias]

@guima1 eu tenho o esquema dessa tv q encontrei na net, mais esse esquema não é  muito detalhado poucas informações. Acontece o seguinte quando eu ligo ela parte com 84v e cai rapaidamente pra 28a 30v..segui a trilha q passa por um capacitor de 68ufx100v,inclusive ja troquei ele, passa pelo um diodo ai resolvi levanta o catodo desse diodo q alimenta essa tensão dos leds e pecebi q atensao fica so em 30v e não sobe pra 84v, mais antes dele tem esse mosfet no dreno tem 30v e no souce não sai nenhuma tensão ou seja ele não esta chaveando, por q eu estou desconfiado dele..o q vcs acham?

[Luan Costha]

@Gilanio Matias Tira o fet fora da placa e mede,na placa você não vai conseguir disparar ele

[Gilanio Matias]

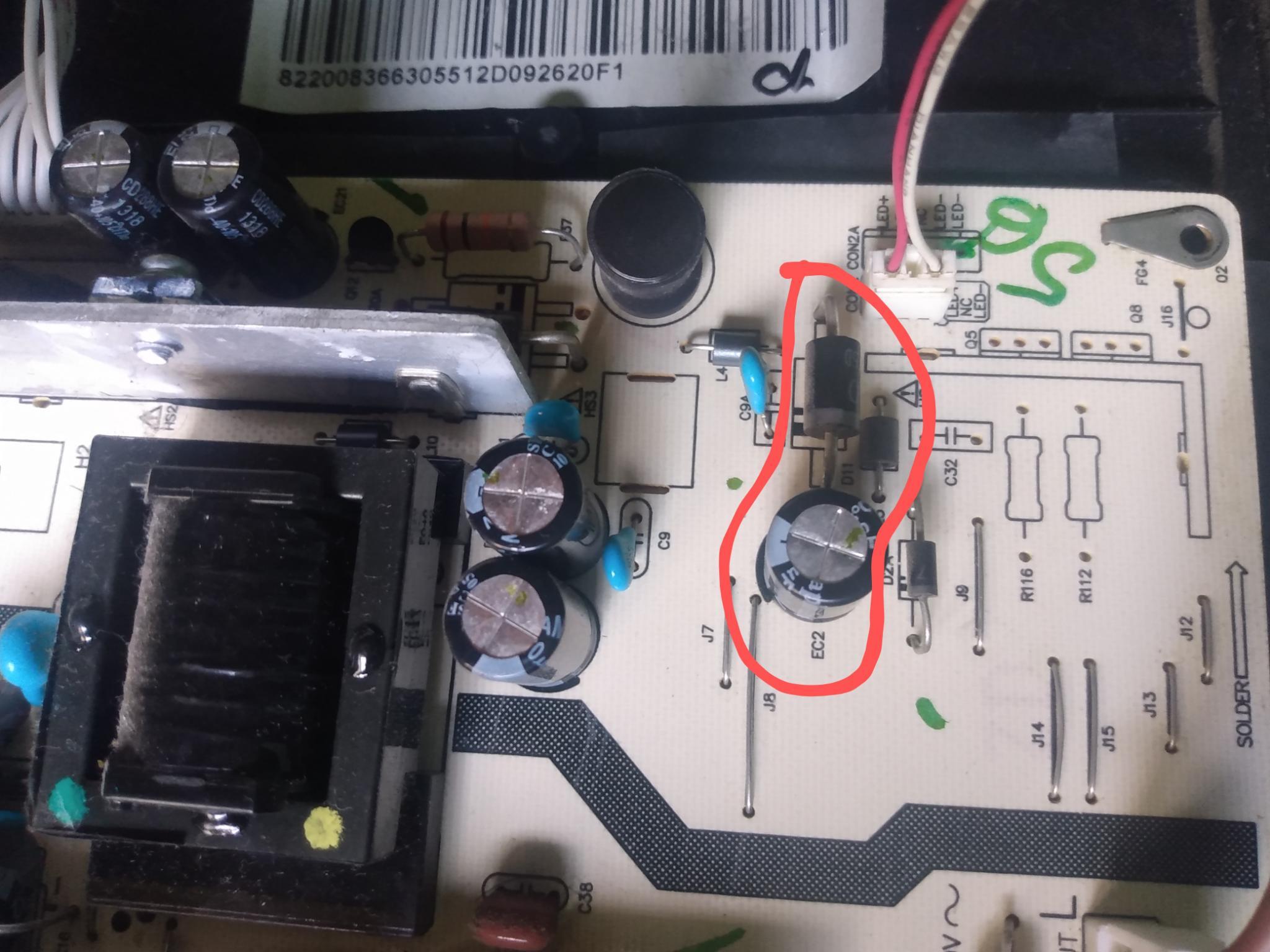

Essa é a placa esse diodo que marquei é o q alimenta os leds.

[Gilanio Matias]

Se eu retirar os 3 resistores de 2,2ohms(R22A,R22B e R19) que liga o negativo dos leds com o terra, a tenaao estabiliza em 72,3v porém os leds ficam bem fraquinhos, essa tv ta ficando complicada.kkkk

[Gilanio Matias]

O clinte não quis continuar com o reparo e o aparelho foi devolvido obrigado a todos pela ajuda.
